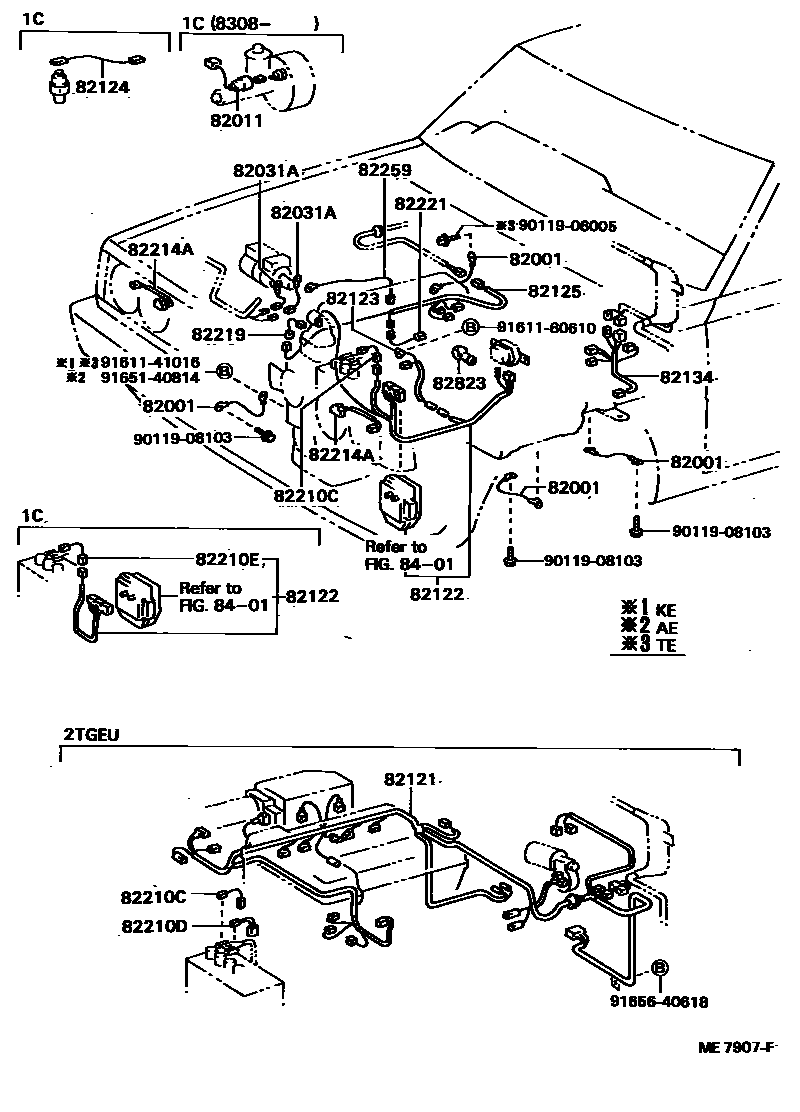

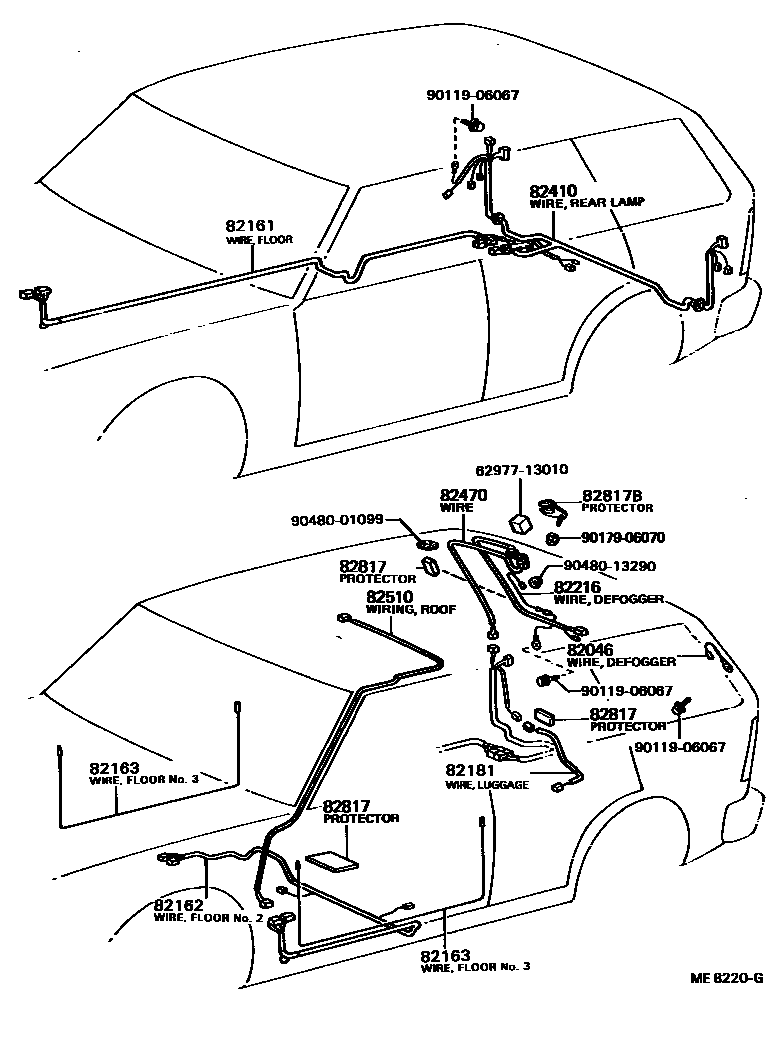

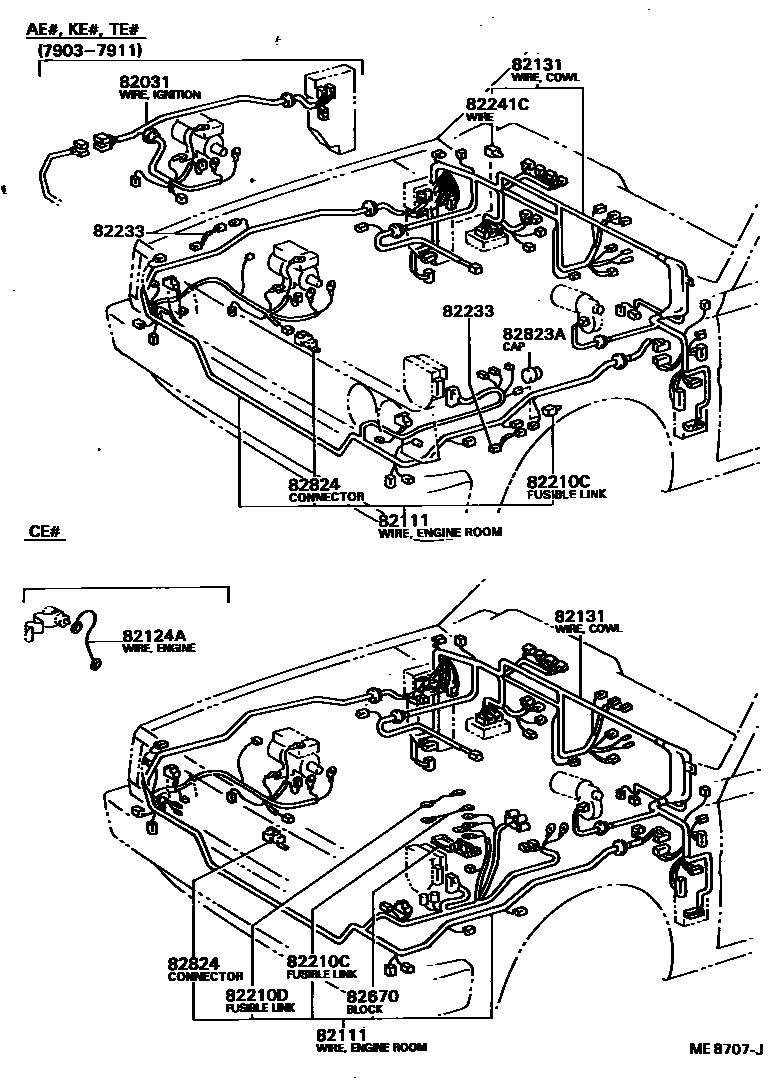

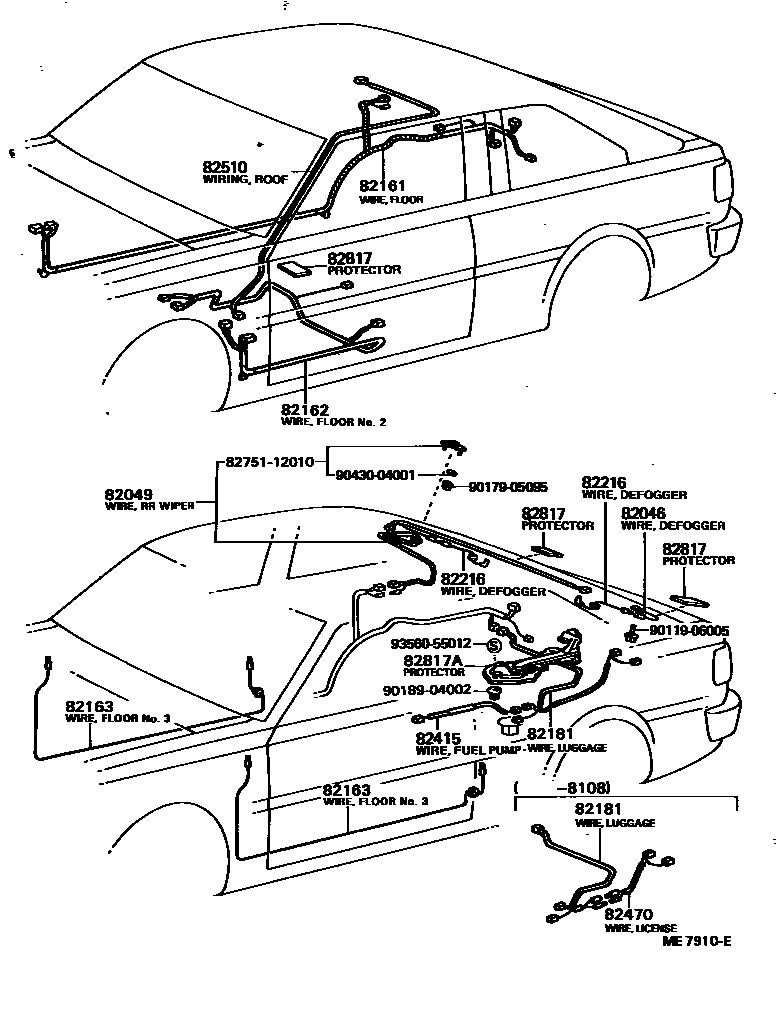

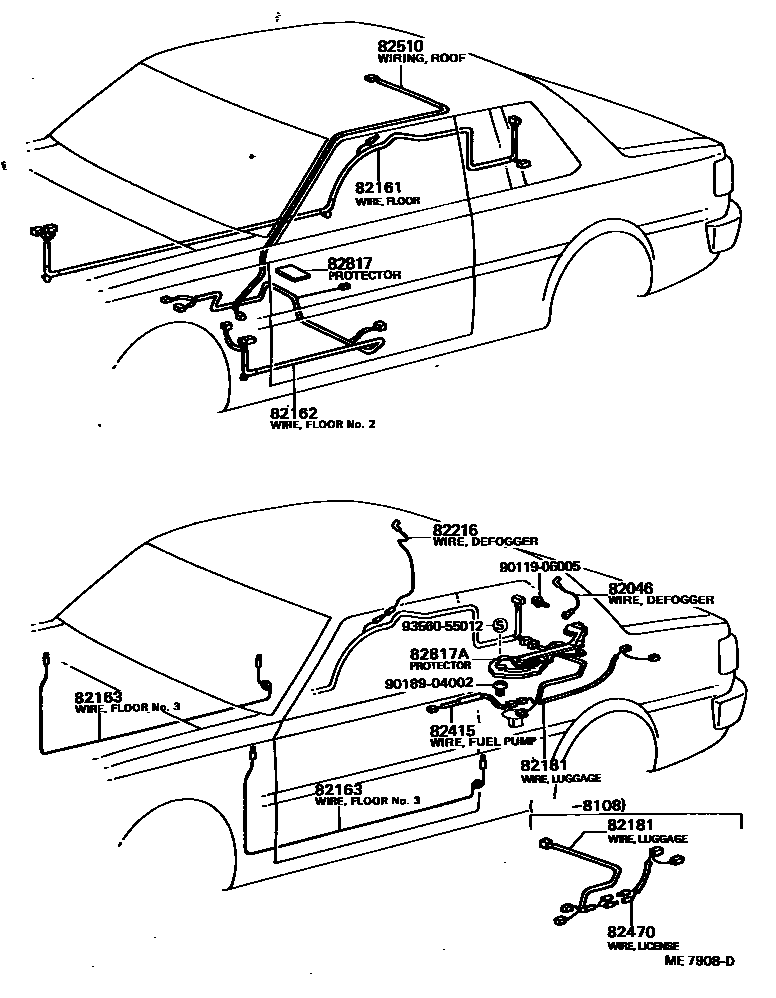

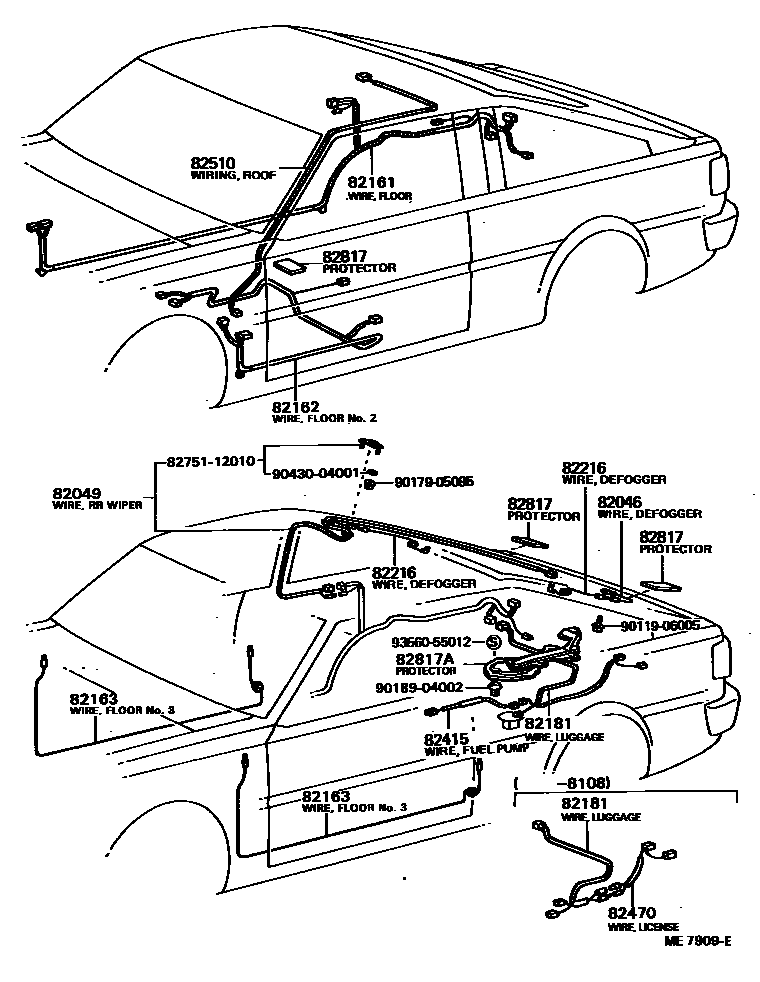

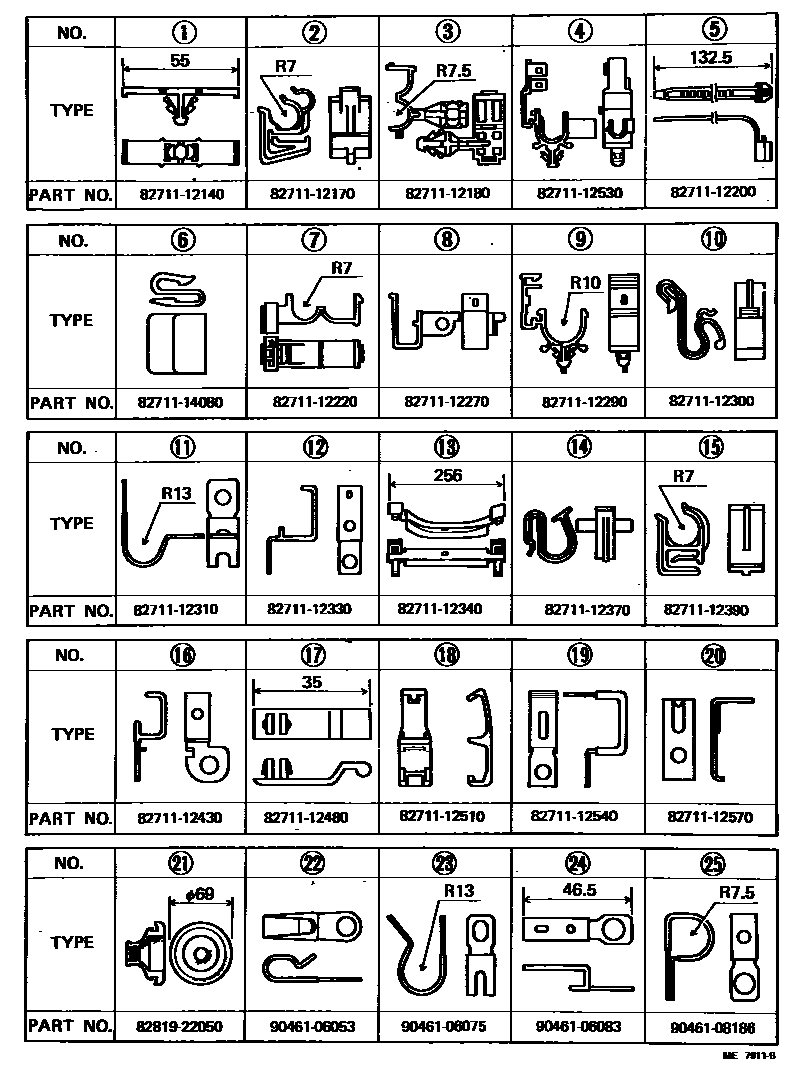

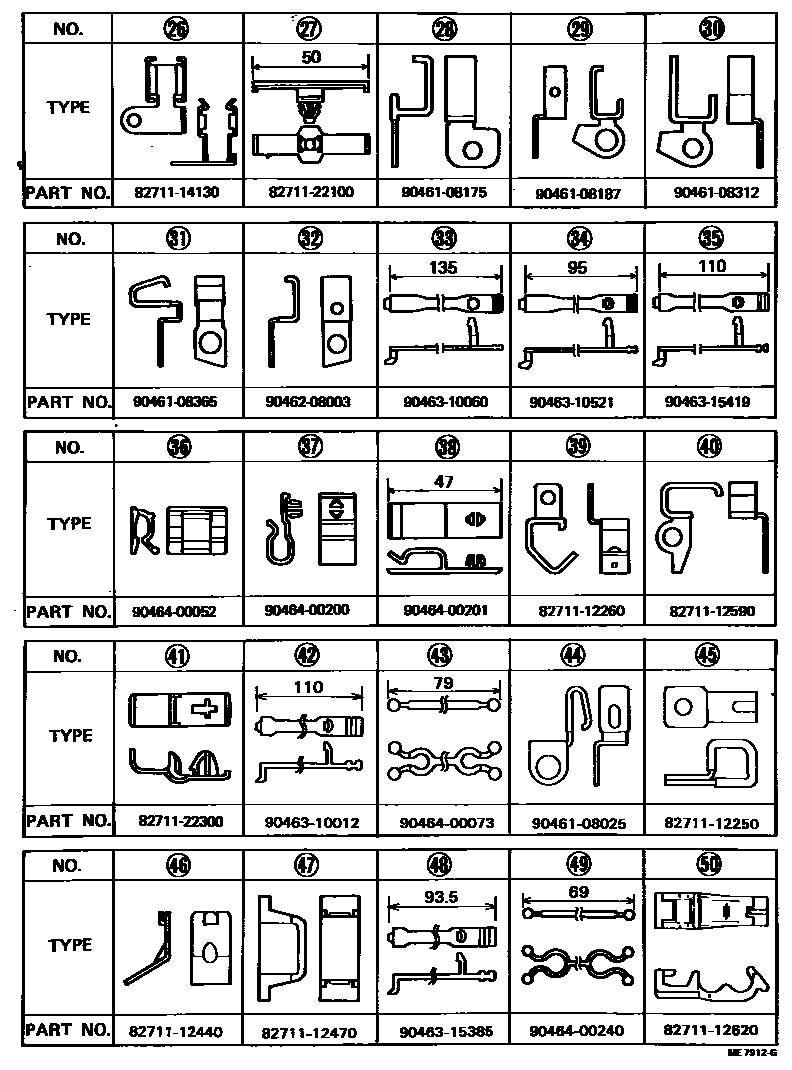

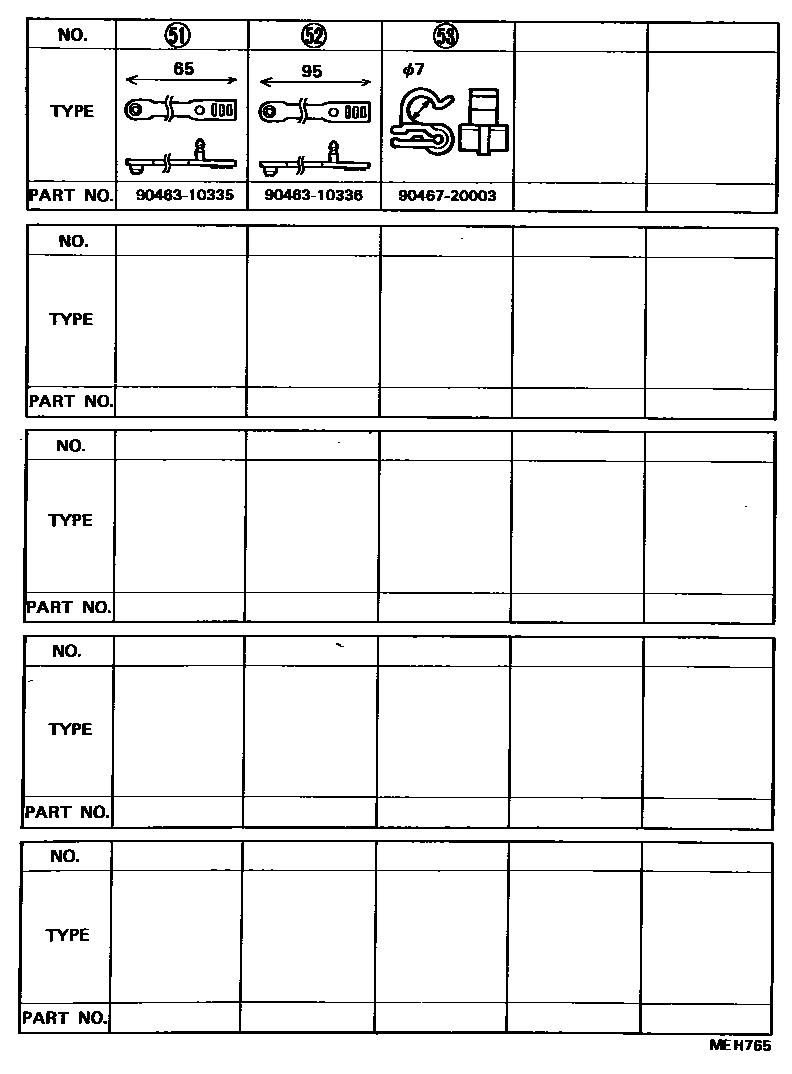

Toyota COROLLA 线束和卡夹 — Figure 8202
Toyota COROLLA EPC diagram 8202, 线束和卡夹, with 10 images and 45 PNC and OE references.
PNC and OE references
| PNC | Part name | OE numbers |
|---|---|---|
| 82001 | Connection cable No. 1 | 90980-07058 · 90980-07062 · 90980-07118 · 90980-07119 · 90980-07150 · 90980-07151 · 90980-07168 · 90980-07219 · 90980-07265 |
| 82011 | Brake warning system wiring harness assembly | 82011-20040 |
| 82031 | Ignition coil harness sub-assembly | 82031-12450 · 82031-12460 · 82031-12470 · 82031-12510 · 82031-12560 |
| 82031A | Ignition coil harness | 82031-12440 · 82031-12490 |
| 82046 | Rear window defogger ground wire sub-assembly | 82046-12110 · 82046-12140 · 82046-13010 |
| 82049 | Rear wiper wiring harness sub-assembly | 82049-12030 · 82049-12040 · 82049-12060 · 82049-12070 |
| 82111 | Engine room main wiring harness | 82111-12010 · 82111-12011 · 82111-12012 · 82111-12020 · 82111-12030 · 82111-12060 · 82111-12061 · 82111-12160 · 82111-13010 · 82111-13011 · 82111-13012 · 82111-13020 · 82111-1A130 · 82111-1A140 · 82270-12500 · 82270-12501 · 82270-12502 · 82270-12510 · 82270-12511 · 82270-12512 · 82270-12520 · 82270-12521 · 82270-12530 · 82270-12531 · 82270-12532 · 82270-12600 · 82270-12601 |
| 82121 | Engine wiring harness | 82121-12010 · 82291-12060 · 82291-12061 · 82291-12070 · 82291-12071 |
| 82122 | Engine No. 2 wiring harness | 82122-12010 · 82122-12020 · 82122-12030 · 82122-12040 · 82122-12050 · 82122-12100 · 82223-12380 · 82223-12381 · 82223-12382 · 82223-12390 · 82223-12391 · 82223-12400 · 82223-12410 · 82223-12411 · 82223-12412 · 82223-12450 · 82223-12451 · 82223-12452 · 82223-12453 |
| 82123 | Engine No. 3 wiring harness | 82123-12010 · 82123-12020 · 82123-12030 · 82123-20010 · 82261-12281 · 82261-12321 |
| 82124 | Engine No. 4 wiring harness | 82124-12010 |
| 82124A | Engine No. 5 wiring harness | 82123-14090 |
| 82125 | Transmission wiring harness | 82125-12010 · 82125-12011 · 82125-12020 · 82125-12021 · 82125-12050 · 82125-12060 · 82125-12130 · 82125-12140 · 82125-12150 · 82125-12151 · 82125-12160 · 82125-12180 · 82125-12290 · 82310-12220 · 82310-12230 · 82310-12240 · 82310-12250 · 82310-12270 · 82310-12280 · 82310-12360 · 82310-12361 |
| 82131 | Front panel wiring harness | 82131-12010 · 82131-12020 · 82131-12021 · 82131-12030 · 82131-12040 · 82131-12050 · 82131-12060 · 82131-12070 · 82131-12140 · 82131-12820 · 82131-13010 · 82131-13020 · 82131-13030 · 82131-13040 · 82131-13050 · 82131-13051 · 82230-12600 · 82230-12601 · 82230-12610 · 82230-12620 · 82230-12621 · 82230-12622 · 82230-12630 · 82230-12631 · 82230-12632 · 82230-12640 · 82230-12641 · 82230-12650 · 82230-12651 · 82230-12660 · 82230-12661 · 82230-12670 · 82230-12671 · 82230-12770 · 82230-12771 · 82230-12780 · 82230-12781 · 82230-12790 · 82230-12791 |
| 82134 | Front No. 4 wiring harness | 82134-12020 · 82213-12010 · 82213-12011 |
| 82161 | floor wiring harness | 82161-12010 · 82161-12020 · 82420-12400 · 82420-12410 · 82420-12530 · 82420-12540 · 82420-12560 · 82420-13140 · 82420-13142 · 82420-13150 · 82420-13170 · 82420-13190 · 82420-13200 · 82420-13210 · 82420-13220 · 82420-13230 · 82420-13240 |
| 82162 | Floor wiring harness No. 2 | 82162-12010 · 82162-12020 · 82162-12030 · 82162-12070 · 82162-12600 · 82215-12100 · 82215-12101 · 82215-12110 · 82215-12120 · 82215-12160 · 82215-12170 · 82215-12190 · 82215-12191 |
| 82163 | Floor wiring harness No. 3 | 82163-12010 · 82163-12020 · 82163-12030 · 82163-12050 · 82350-12030 · 82350-12040 · 82350-12041 · 82350-12050 |
| 82181 | Luggage No. 1 wiring harness | 82181-12010 · 82181-12020 · 82181-12030 · 82181-12040 · 82412-12080 · 82412-12090 · 82412-12100 · 82412-13040 · 82412-13070 |
| 82210C | fuse | 90982-08021 · 90982-08052 · 90982-08121 · 90982-08171 · 90982-08244 |
| 82210D | fuse | 90982-08100 · 90982-08172 · 90982-08192 · 90982-08243 |
| 82210E | fuse | 90982-08192 |
| 82214A | Car light wiring harness | 82214-12150 |
| 82216 | Rear window defogger wiring harness | 82216-12050 · 82216-12060 · 82216-13010 |
| 82219 | Temperature sensor harness | 82219-12040 |
| 82221 | Oil pressure switch wiring harness | 82221-12310 · 82221-16010 |
| 82233 | ECU wiring harness | 82233-12010 |
| 82241C | Relay harness | 82241-12090 |
| 82259 | Distributor wiring harness | 82259-12050 · 82259-12060 |
| 82410 | Wire harness assembly (to rear light) | 82410-13090 · 82410-13100 · 82410-13200 · 82410-13210 · 82410-13220 · 82410-13230 |
| 82415 | fuel pump wiring harness | 82415-12060 |
| 82470 | License plate light feeder assembly | 82470-12050 · 82470-13070 · 82470-13071 · 82470-13080 · 82470-13081 · 82470-13090 · 82470-13091 · 82470-13100 · 82470-13110 · 82470-13120 · 82470-13130 · 82470-13140 · 82470-13150 · 82470-13160 |
| 82510 | Roof harness assembly | 82510-12170 · 82510-12190 · 82510-12210 · 82510-13010 · 82510-13030 · 82510-13040 |
| 82670 | No. 1 junction box assembly | 82670-12010 · 82670-12011 |
| 82817 | No. 1 wire harness protection device | 82817-12140 · 82817-12400 · 82817-20200 |
| 82817A | No. 2 wire harness protection device | 82817-12350 · 82817-12410 |
| 82817B | No. 3 wire harness protection device | 82817-13030 |
| 82823 | No. 1 terminal cover | 82823-12020 |
| 82823A | Terminal cover No. 2 | 82823-30010 |
| 82824 | Harness connector | 82824-12100 |

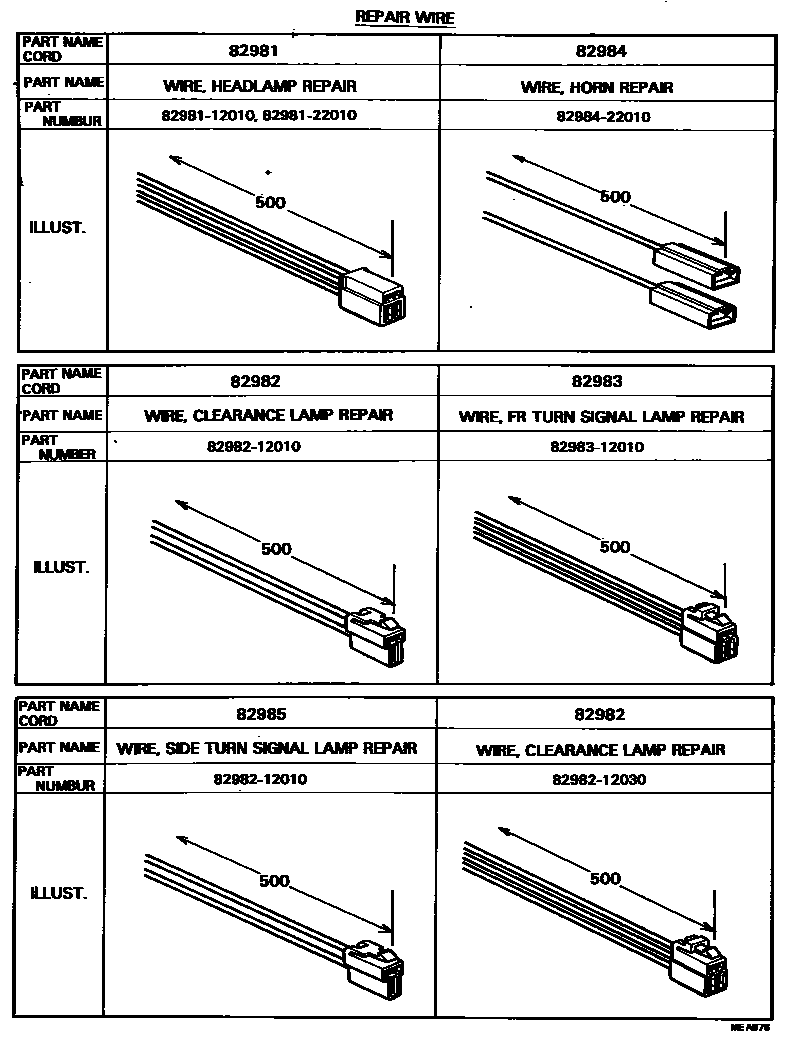

| 82981 | Headlight repair line | 82981-12010 · 82981-22010 |
| 82982 | Width light repair line | 82982-12010 · 82982-12030 |
| 82983 | Front turn signal lamp repair line | 82983-12010 |
| 82984 | Speaker repair line | 82984-22010 |
| 82985 | Side turn signal lamp repair line | 82982-12010 |
