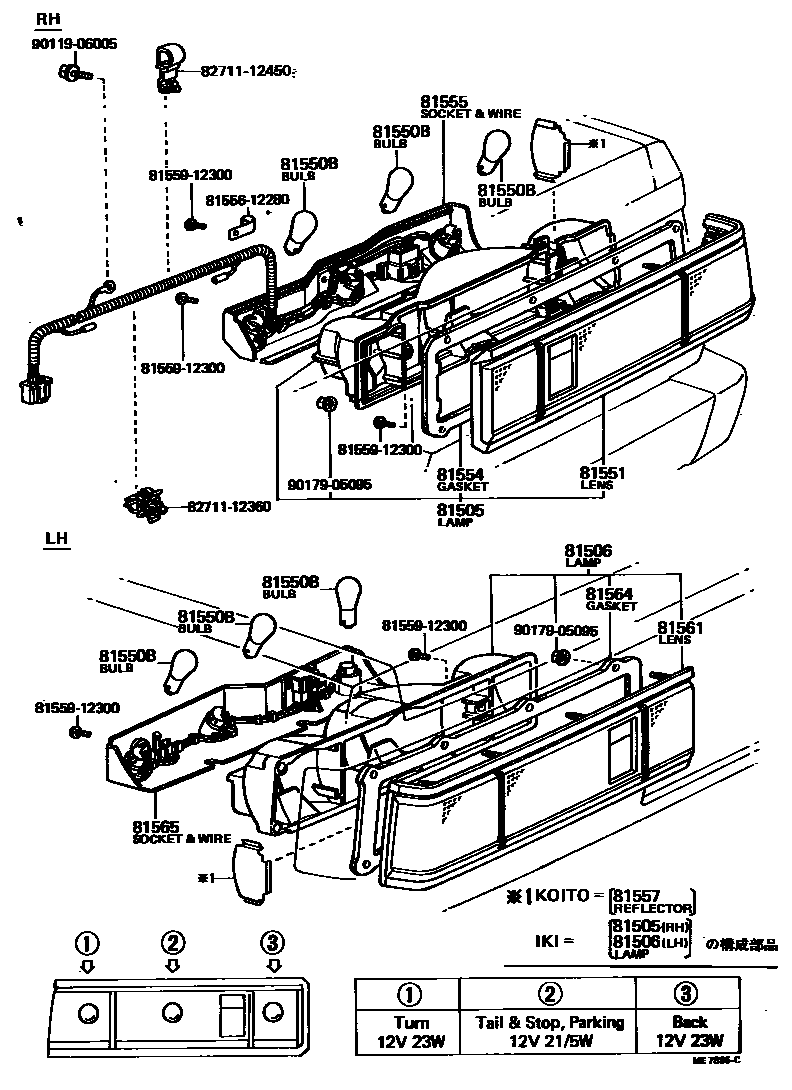

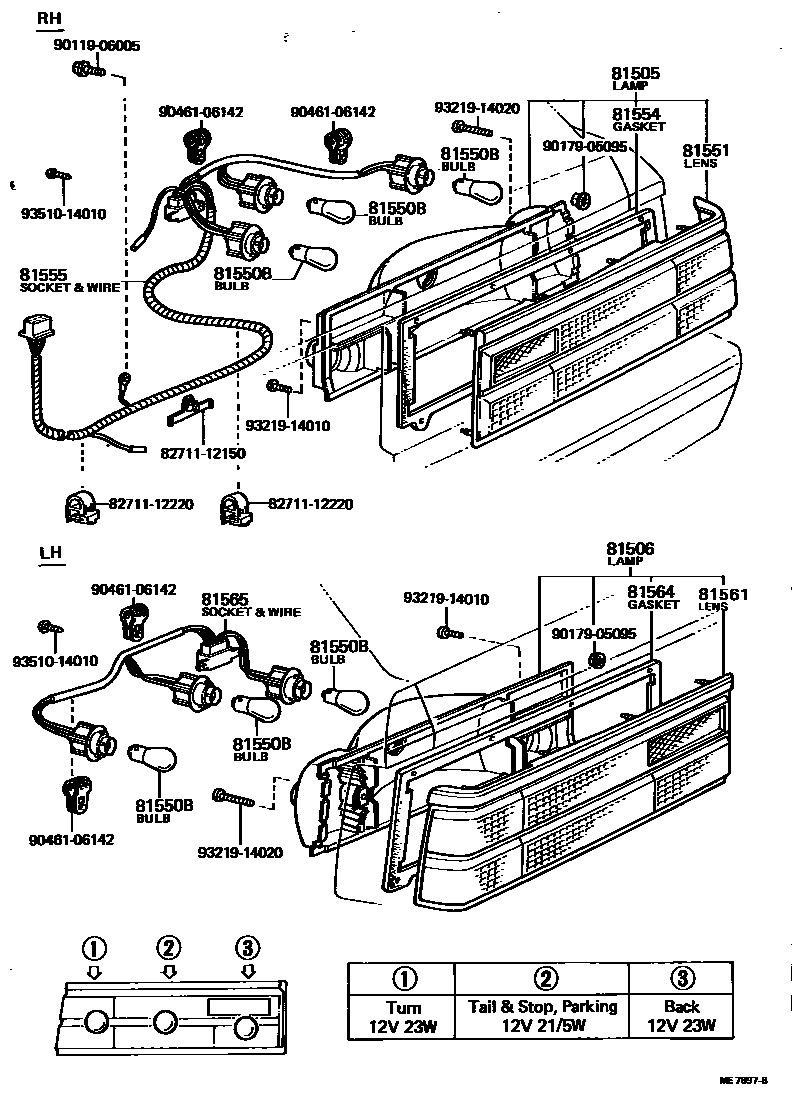

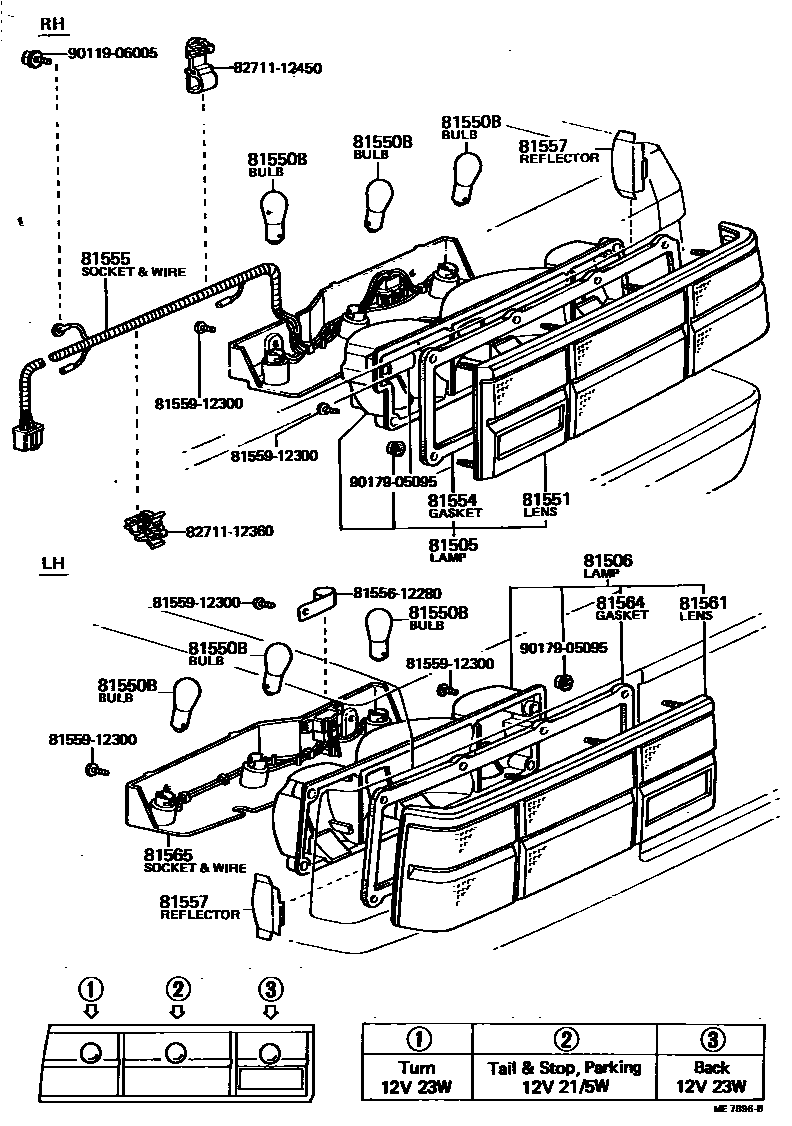

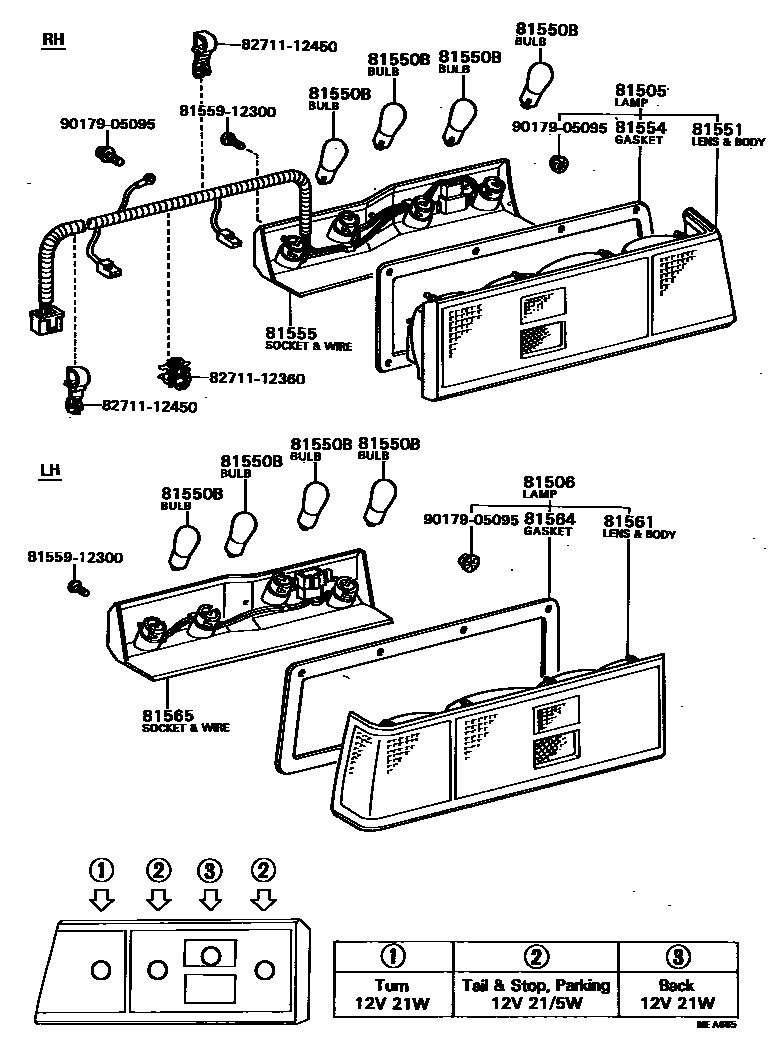

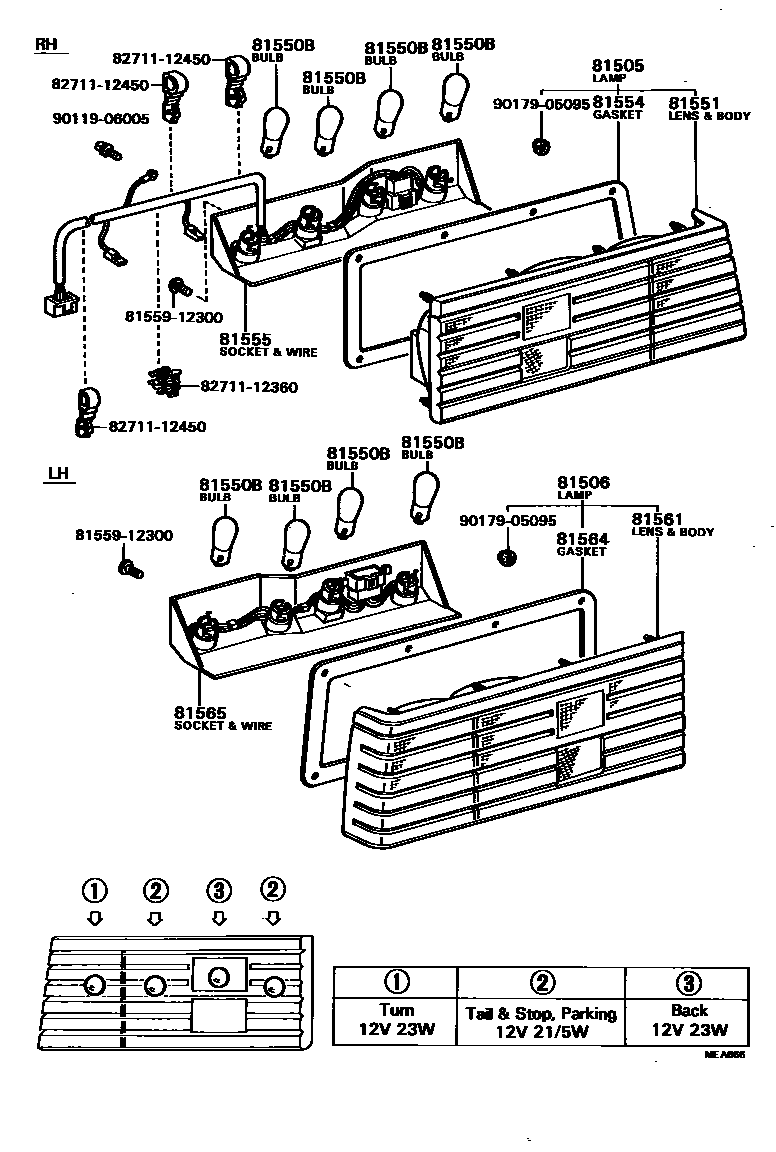

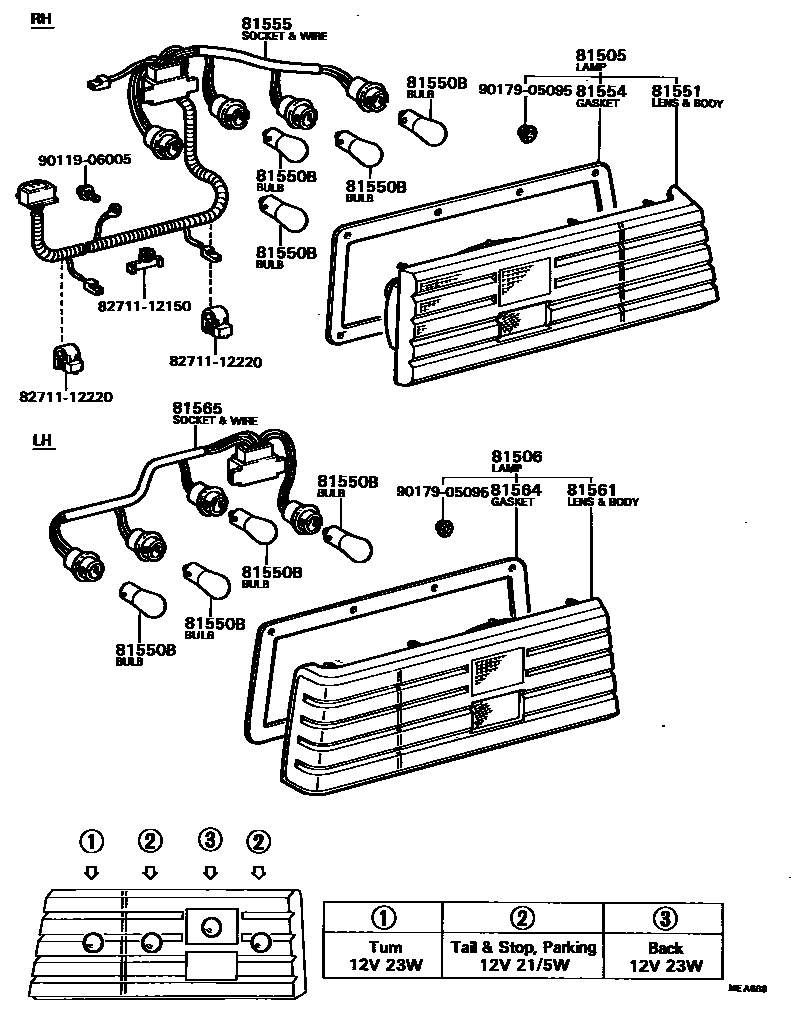

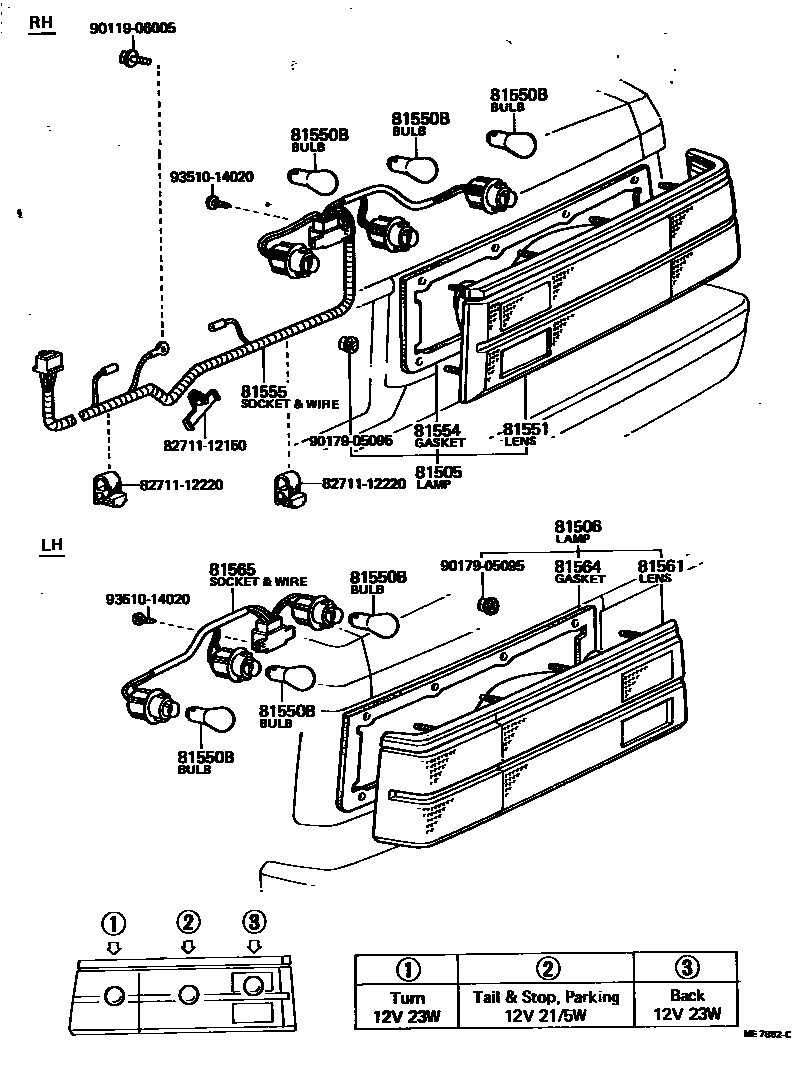

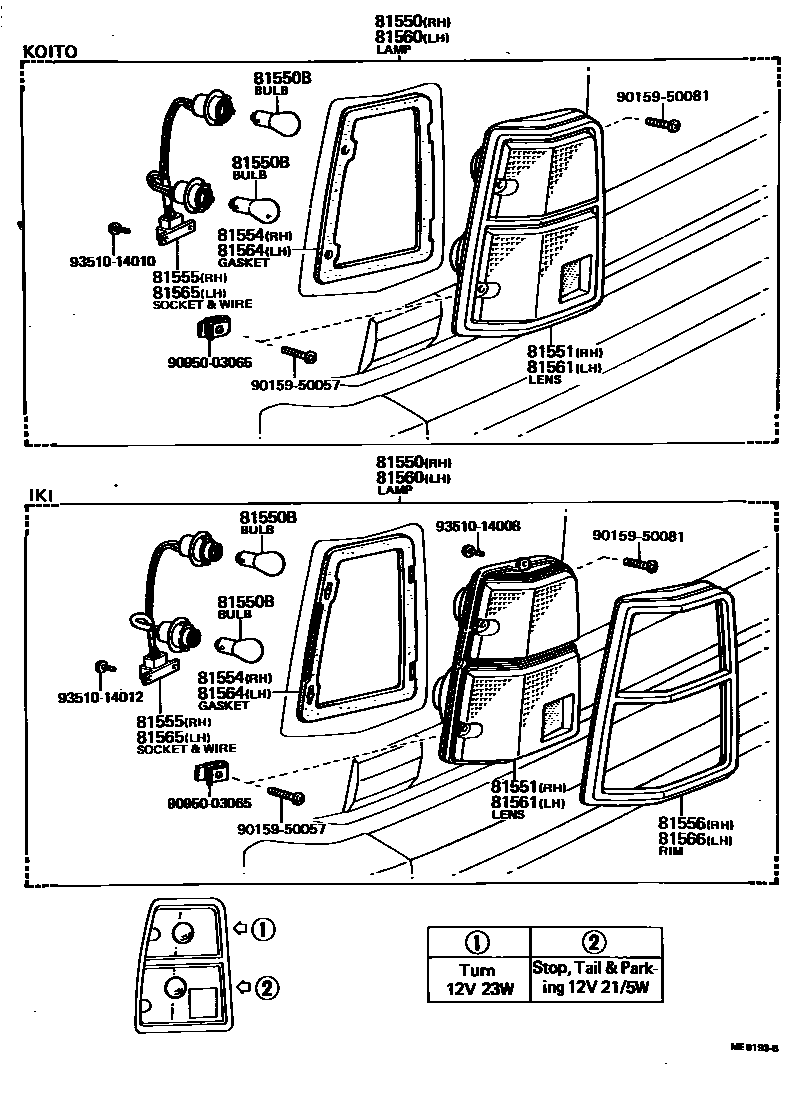

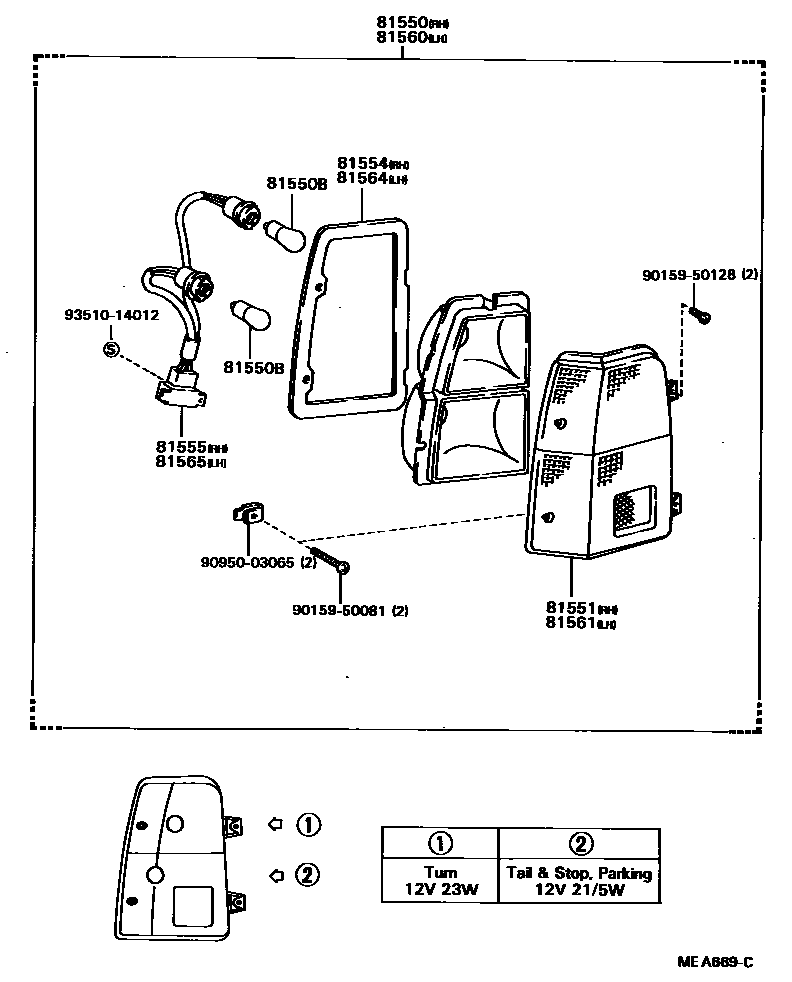

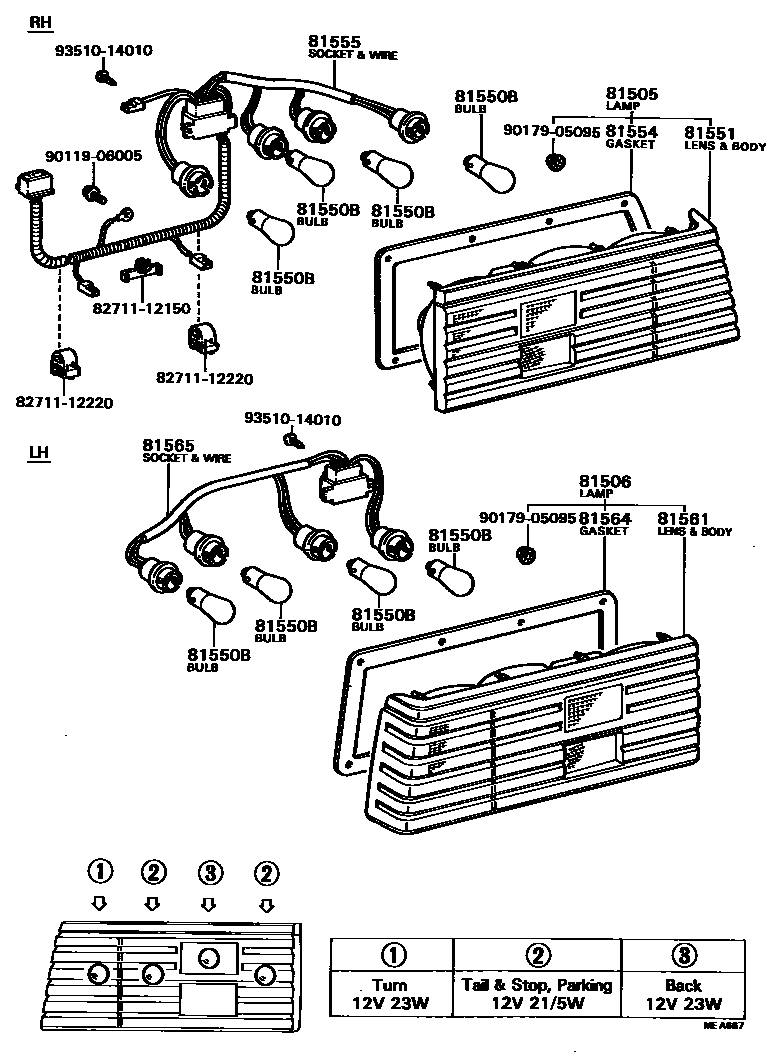

Toyota COROLLA 后组合灯 — Figure 8111
Toyota COROLLA EPC diagram 8111, 后组合灯, with 10 images and 14 PNC and OE references.
PNC and OE references
| PNC | Part name | OE numbers |
|---|---|---|
| 81505 | Right rear combination lamp sub-assembly | 81505-19215 · 81505-19225 · 81505-19235 · 81505-19236 · 81505-19245 · 81505-19246 · 81505-19247 · 81505-19255 · 81505-19265 · 81505-19315 · 81505-19335 · 81505-19345 · 81505-19555 · 81505-19615 · 81505-19635 |
| 81506 | Left rear combination lamp sub-assembly | 81506-19085 · 81506-19095 · 81506-19105 · 81506-19106 · 81506-19115 · 81506-19116 · 81506-19117 · 81506-19125 · 81506-19135 · 81506-19185 · 81506-19205 · 81506-19215 · 81506-19415 · 81506-19475 · 81506-19495 |
| 81550 | Right rear combination light assembly | 81550-80050 · 81550-80051 · 81550-80052 · 81550-80053 · 81550-80117 · 81550-80118 · 81550-80169 |
| 81550B | Bulb (for rear combination lights) | 99132-11230 · 99132-21210 |
| 81551 | Right rear combination lamp shade | 81551-12510 · 81551-12511 · 81551-12520 · 81551-12522 · 81551-12523 · 81551-12530 · 81551-12560 · 81551-12570 · 81551-12610 · 81551-12650 · 81551-12710 · 81551-12720 · 81551-13160 · 81551-13161 · 81551-13201 · 81551-13210 · 81551-13220 · 81551-13280 · 81551-1A010 · 81551-1A030 · 81551-1A070 |
| 81554 | Right rear combination lamp body gasket | 81554-12510 · 81554-12511 · 81554-12520 · 81554-12522 · 81554-12530 · 81554-12640 · 81554-12710 · 81554-13160 · 81554-13201 · 81554-13210 · 81554-13220 · 81554-13280 · 81554-1A030 · 81554-1A070 · 81554-1A110 |
| 81555 | Right rear combination lamp lamp holder and wiring harness sub-assembly | 81555-12510 · 81555-12511 · 81555-12512 · 81555-12520 · 81555-12522 · 81555-12530 · 81555-12531 · 81555-12571 · 81555-12640 · 81555-12651 · 81555-12710 · 81555-12711 · 81555-13160 · 81555-13210 · 81555-13220 · 81555-13280 · 81555-1A010 · 81555-1A030 · 81555-1A070 |
| 81556 | Right rear combination light frame | 81556-13200 · 81556-13220 |
| 81557 | Rear combination light reflector | 81557-12510 · 81557-12530 · 81567-12510 |
| 81560 | Left rear combination light assembly | 81560-80052 · 81560-80053 · 81560-80054 · 81560-80055 · 81560-80121 · 81560-80122 · 81560-80174 |
| 81561 | Left rear combination lamp shade | 81561-12510 · 81561-12511 · 81561-12520 · 81561-12521 · 81561-12522 · 81561-12530 · 81561-12560 · 81561-12570 · 81561-12610 · 81561-12650 · 81561-12710 · 81561-12720 · 81561-13160 · 81561-13161 · 81561-13201 · 81561-13210 · 81561-13220 · 81561-13280 · 81561-1A010 · 81561-1A030 · 81561-1A070 |
| 81564 | Left rear combination lamp body gasket | 81554-12510 · 81554-12511 · 81554-12530 · 81554-12710 · 81554-13160 · 81554-13210 · 81554-13280 · 81554-1A070 · 81554-1A110 · 81564-12520 · 81564-12521 · 81564-12640 · 81564-13201 · 81564-13220 · 81564-1A030 |
| 81565 | Left rear combination lamp lamp holder and wiring harness sub-assembly | 81555-13160 · 81555-13210 · 81555-13220 · 81555-13280 · 81565-12510 · 81565-12511 · 81565-12520 · 81565-12521 · 81565-12530 · 81565-12640 · 81565-12710 · 81565-12760 · 81565-1A010 · 81565-1A030 · 81565-1A070 |
| 81566 | Left rear combination light frame | 81566-13200 · 81566-13220 |
