Toyota COROLLA Extension shell (ATM) — Figure 3504

Toyota COROLLA EPC diagram 3504, Extension shell (ATM), with 2 images and 10 PNC and OE references.

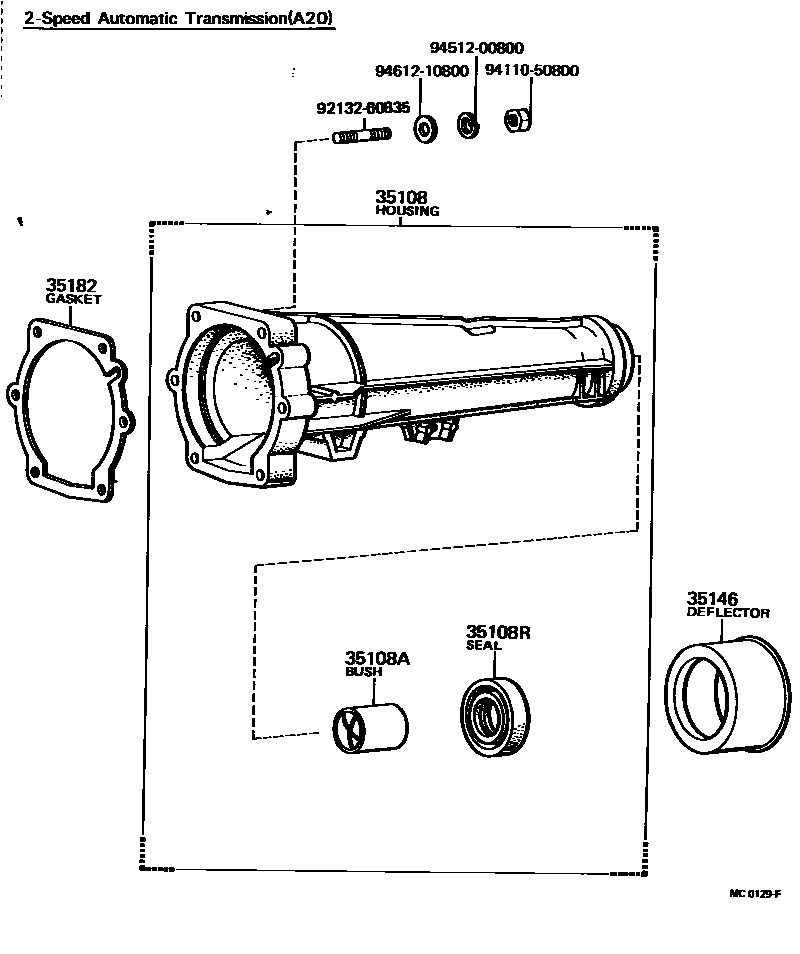

Toyota COROLLA Extension shell (ATM) EPC diagram — MC0129F
Extension shell (ATM) — MC0129F (197903 – 198108)

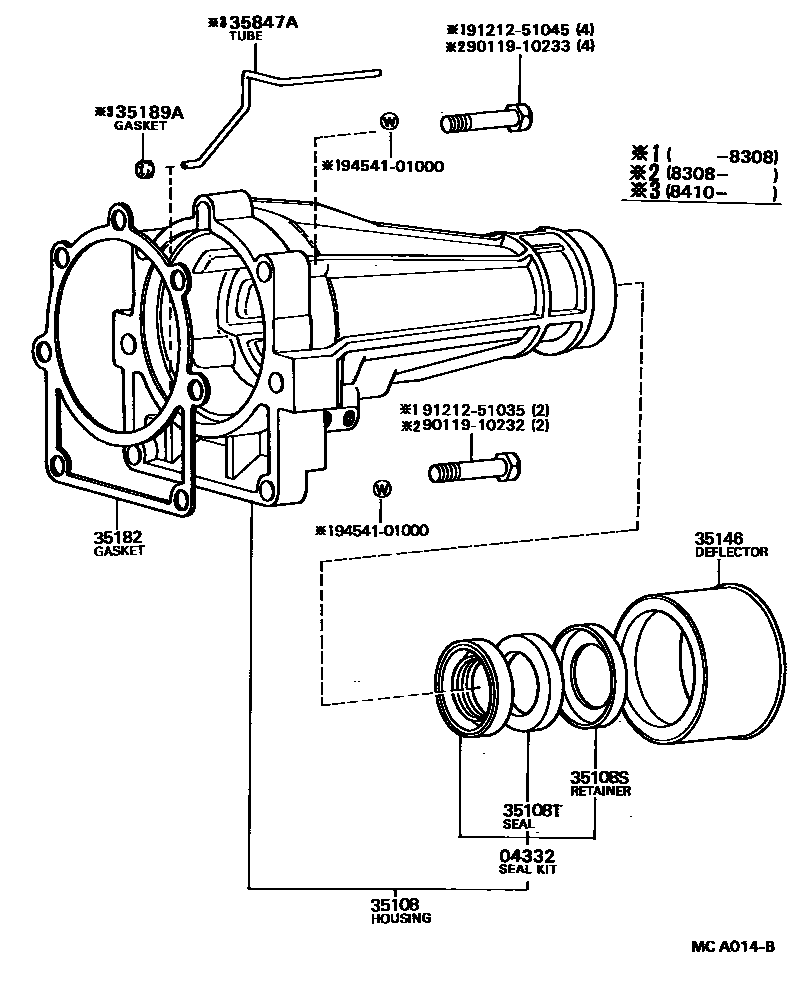

Toyota COROLLA Extension shell (ATM) EPC diagram — MCA014B
Extension shell (ATM) — MCA014B (197908 – 999999)

PNC and OE references

PNCPart nameOE numbers
04332Oil seal assembly (for automatic transmission extension housing)04332-30020
35108Extended shell sub-assembly (ATM)35108-12901 · 35108-22032 · 35108-22033 · 35108-22034
35108ABimetallic bushing (for automatic transmission extension housing)90999-72020
35108ROil seal (for automatic transmission extension housing)90311-32074
35108SExtension housing dust seal (ATM)33145-30010
35108TDust seal (for automatic transmission extension housing)90303-38010
35146Extension case dust cover (ATM)33146-12010 · 33146-30010
35182Extension shell liner (ATM)35182-12011 · 35182-22010
35189AExtension housing bushing oil supply pipe gasket35189-30010
35847AExtension housing bushing oil supply pipe35847-30020
