Toyota COROLLA fuel filter — Figure 2302

Toyota COROLLA EPC diagram 2302, fuel filter, with 3 images and 12 PNC and OE references.

Toyota COROLLA fuel filter EPC diagram — AS0105B
fuel filter — AS0105B (197903 – 999999)

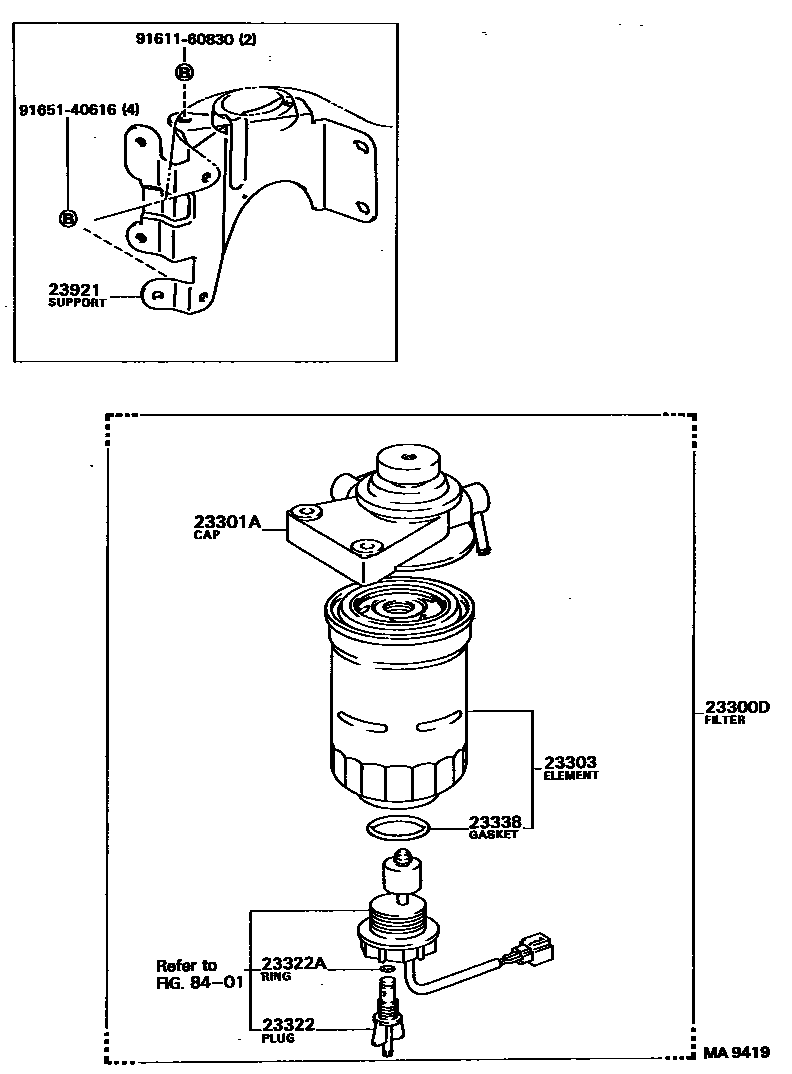

Toyota COROLLA fuel filter EPC diagram — MA9419
fuel filter — MA9419 (198606 – 999999)

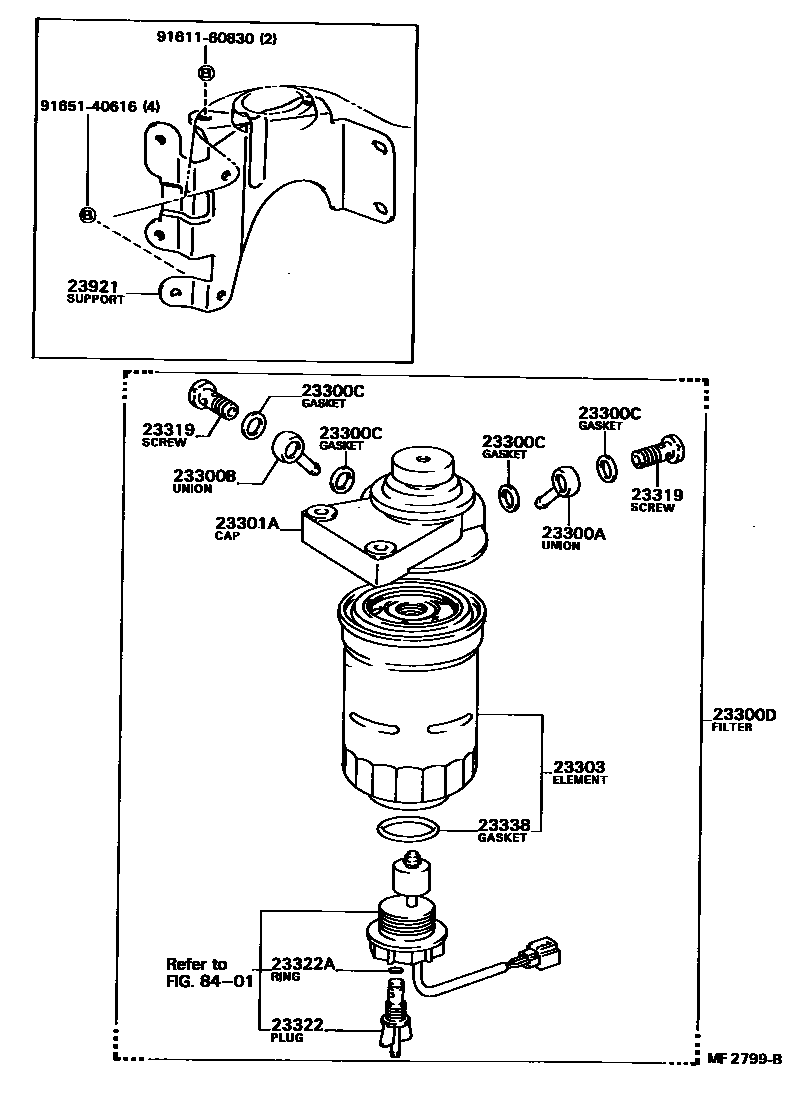

Toyota COROLLA fuel filter EPC diagram — MF2799B
fuel filter — MF2799B (198202 – 198606)

PNC and OE references

PNCPart nameOE numbers
23300fuel filter assembly23300-15010 · 23300-34100
23300AOil pipe joint (for fuel filter inlet)90405-08016 · 90405-08160
23300BOil pipe joint (for fuel filter outlet)90405-08016 · 90405-08160
23300CGasket (for fuel pipe joint)22447-47030
23300DFuel filter assembly (for diesel engine)23300-64012 · 23300-64020
23301AFuel filter cover assembly23301-64010 · 23301-64160
23303Fuel filter element sub-assembly23303-64010
23319Fuel pipe hollow screw90099-18011
23322Drain plug (for fuel filter)23322-64010
23322AO-ring (for drain plug)23344-54010
23338Gasket (for warning switch)23344-64010
23921Fuel filter support23921-15010 · 23921-15011 · 23921-64010 · 90461-12003
