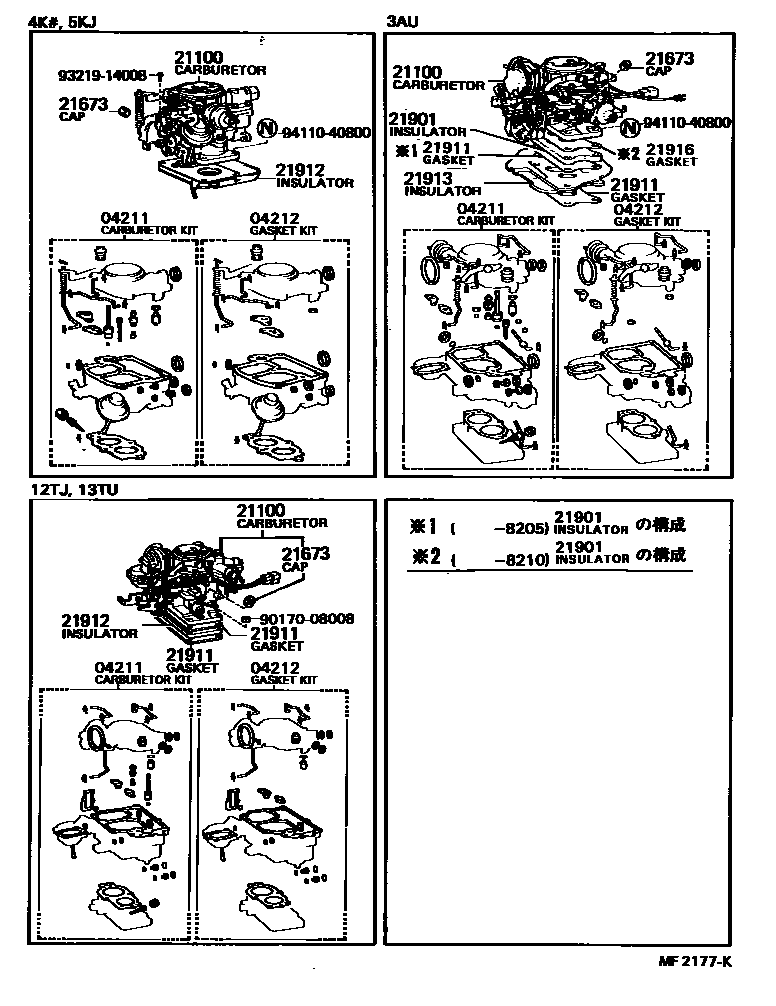

Toyota COROLLA carburetor assembly — Figure 2102

Toyota COROLLA EPC diagram 2102, carburetor assembly, with 1 images and 9 PNC and OE references.

PNC and OE references

PNC	Part name	OE numbers
04211	carburetor components	04211-13050 · 04211-13070 · 04211-13080 · 04211-13180 · 04211-13181 · 04211-13182 · 04211-13190 · 04211-13191 · 04211-13192 · 04211-13193 · 04211-13230 · 04211-13231 · 04211-13232 · 04211-13240 · 04211-13242 · 04211-13320 · 04211-13321 · 04211-15020 · 04211-15021 · 04211-15022 · 04211-15031 · 04211-15032 · 04211-15080 · 04211-18050 · 04211-18051 · 04211-18070 · 04211-18071 · 04211-27050 · 04211-27051 · 04211-27060 · 04211-27061 · 04211-27070
04212	carburetor gasket assembly	04212-13020 · 04212-13040 · 04212-13041 · 04212-15010 · 04212-15050 · 04212-24030 · 04212-28012
21100	carburetor assembly	21100-13070 · 21100-13080 · 21100-13140 · 21100-13270 · 21100-13271 · 21100-13280 · 21100-13281 · 21100-13330 · 21100-13400 · 21100-13401 · 21100-13450 · 21100-13470 · 21100-15020 · 21100-15030 · 21100-15230 · 21100-15231 · 21100-15240 · 21100-15241 · 21100-18060 · 21100-18070 · 21100-18080 · 21100-18100 · 21100-27080 · 21100-27100
21673	Idle speed limit cap	21673-13280 · 21673-38020
21901	No. 1 carburetor heat insulation pad sub-assembly	21901-15010 · 21901-15011 · 21901-15012
21911	carburetor gasket	21911-15010 · 21911-26010 · 21914-15020
21912	Carburetor insulation pad	21912-13030 · 21912-13031 · 21912-24090 · 21912-26021
21913	No. 2 carburetor insulation pad	21913-15010
21916	No. 2 carburetor gasket	21914-15020
