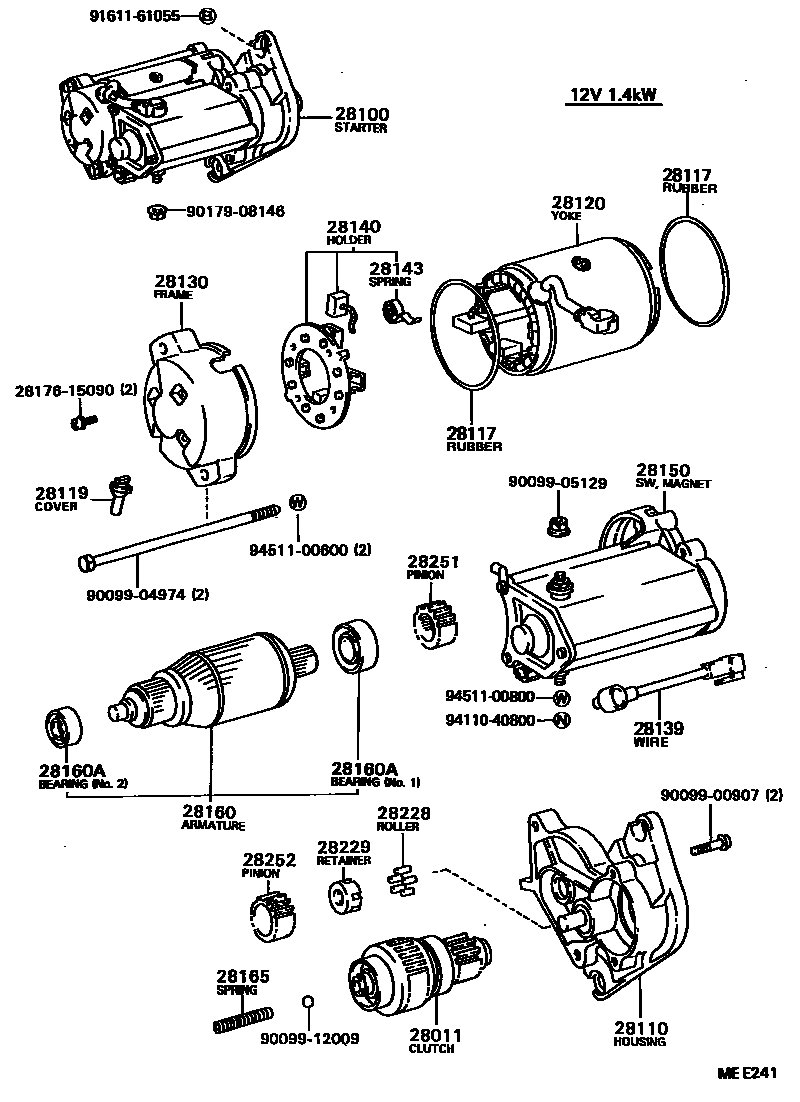

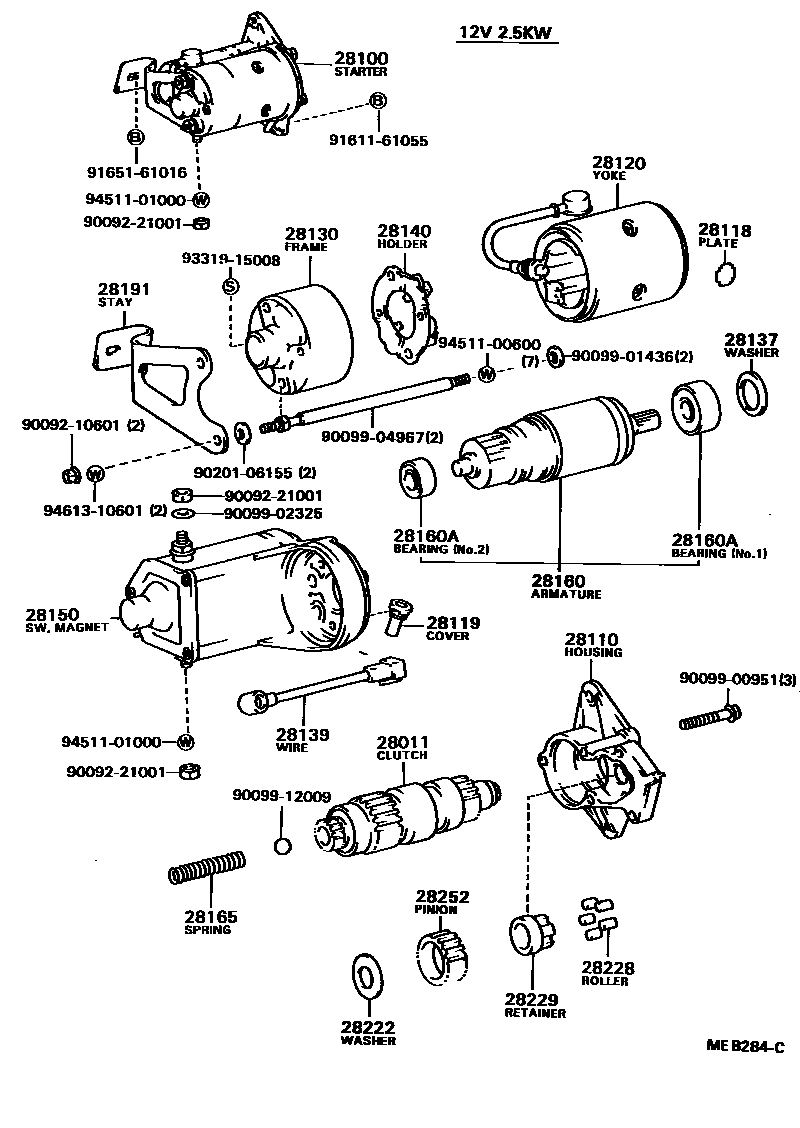

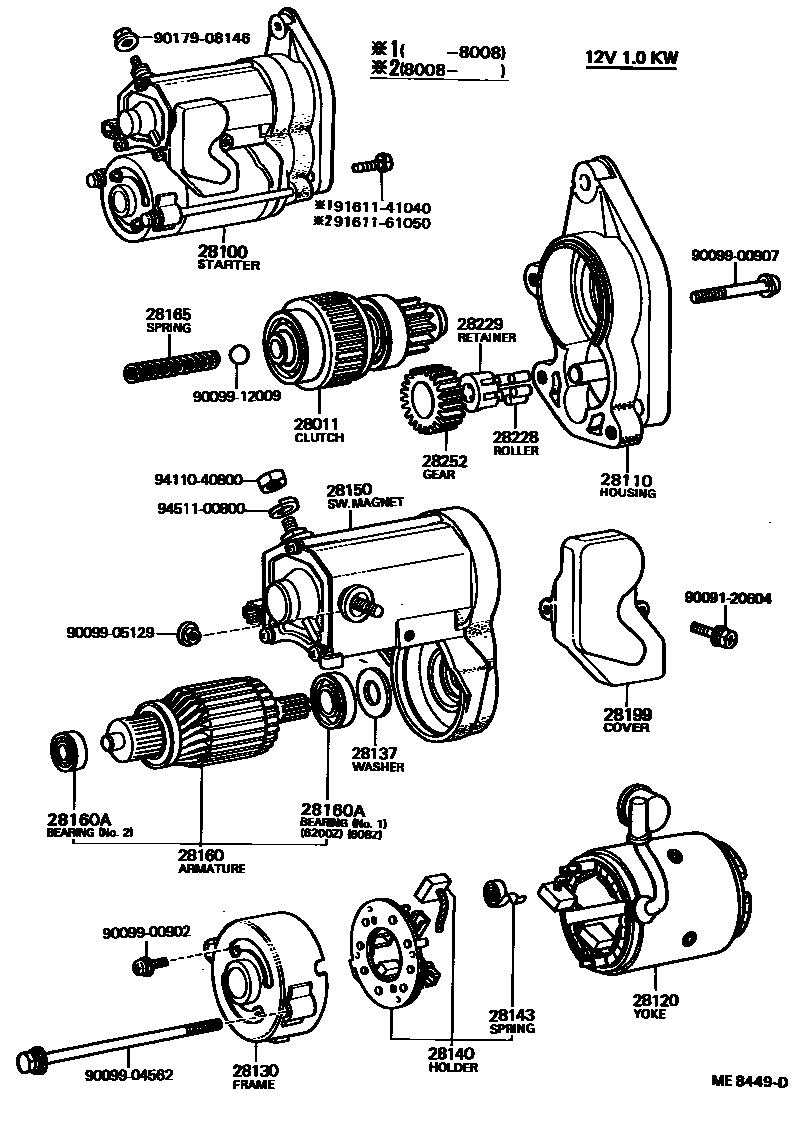

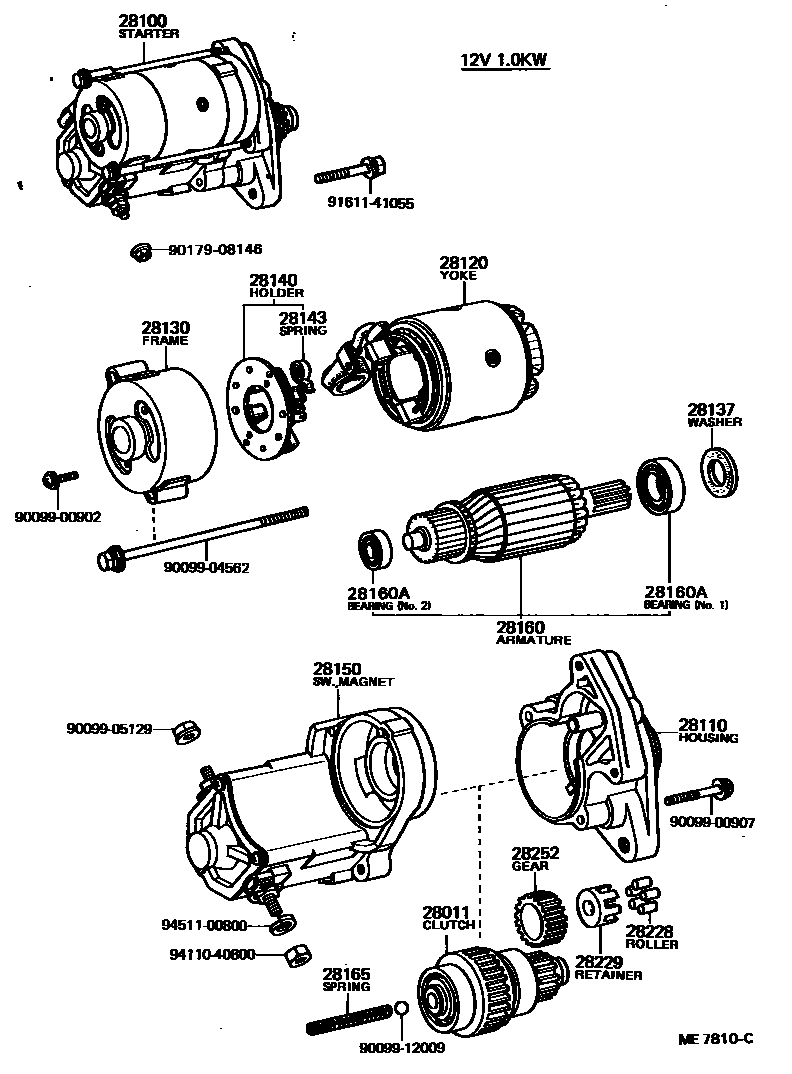

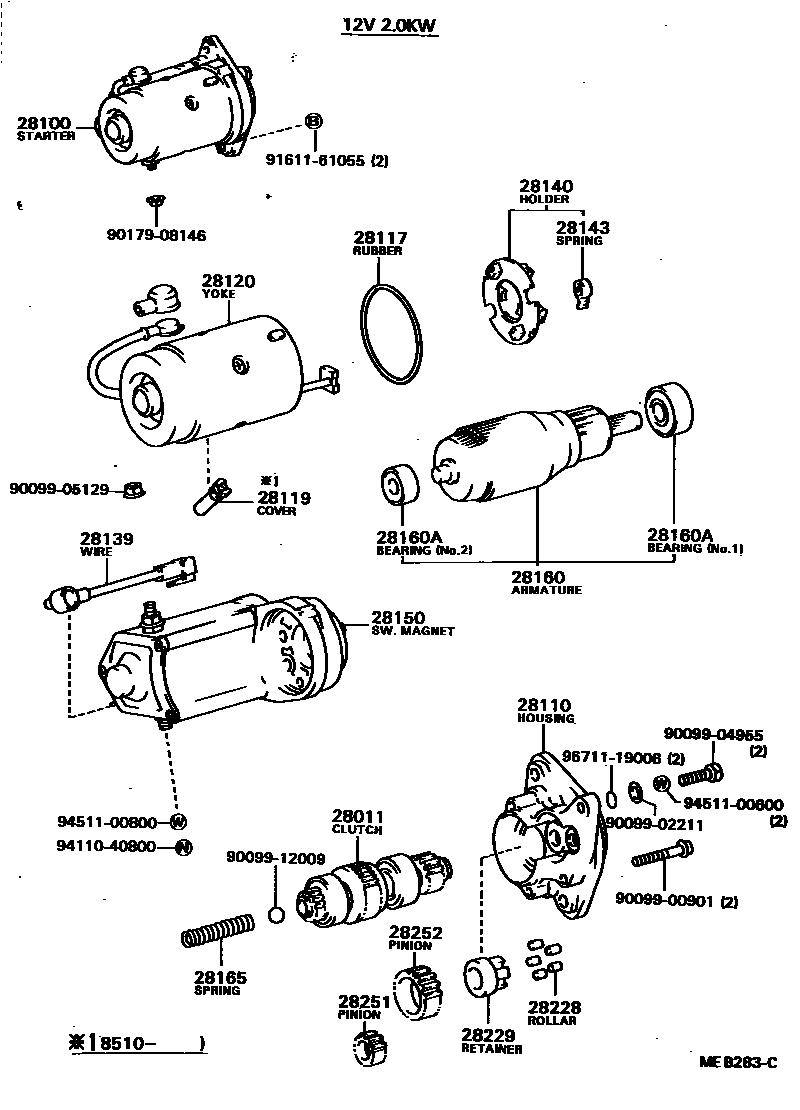

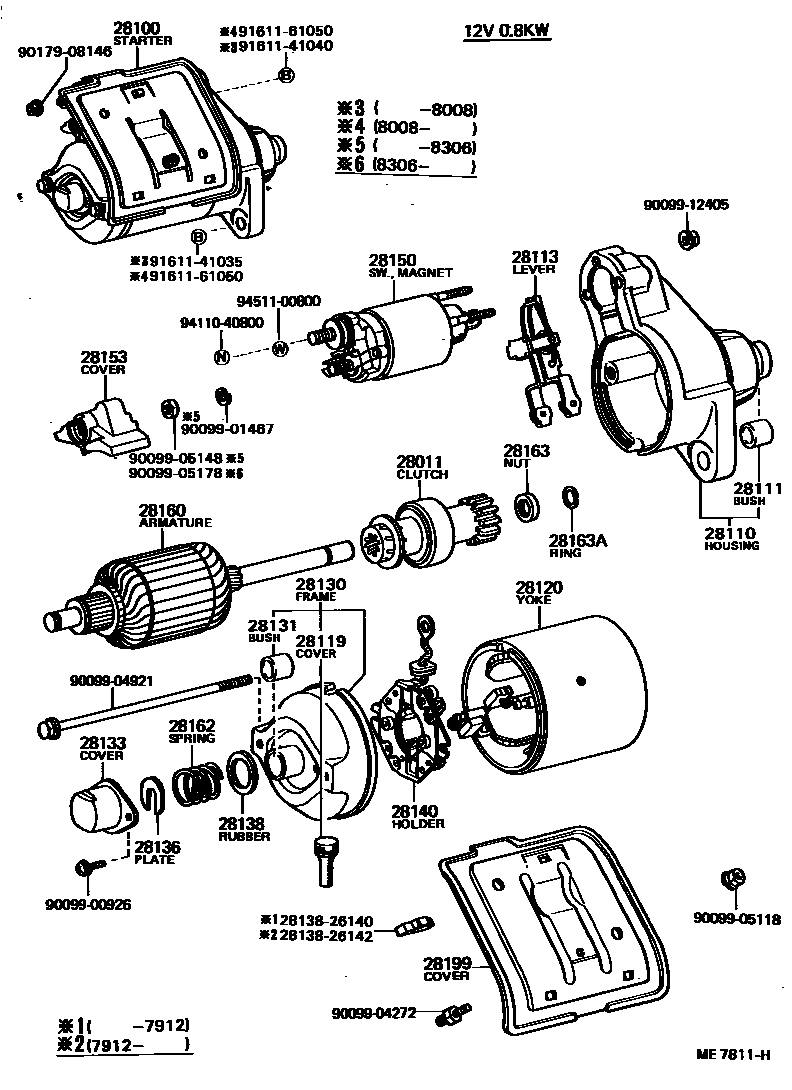

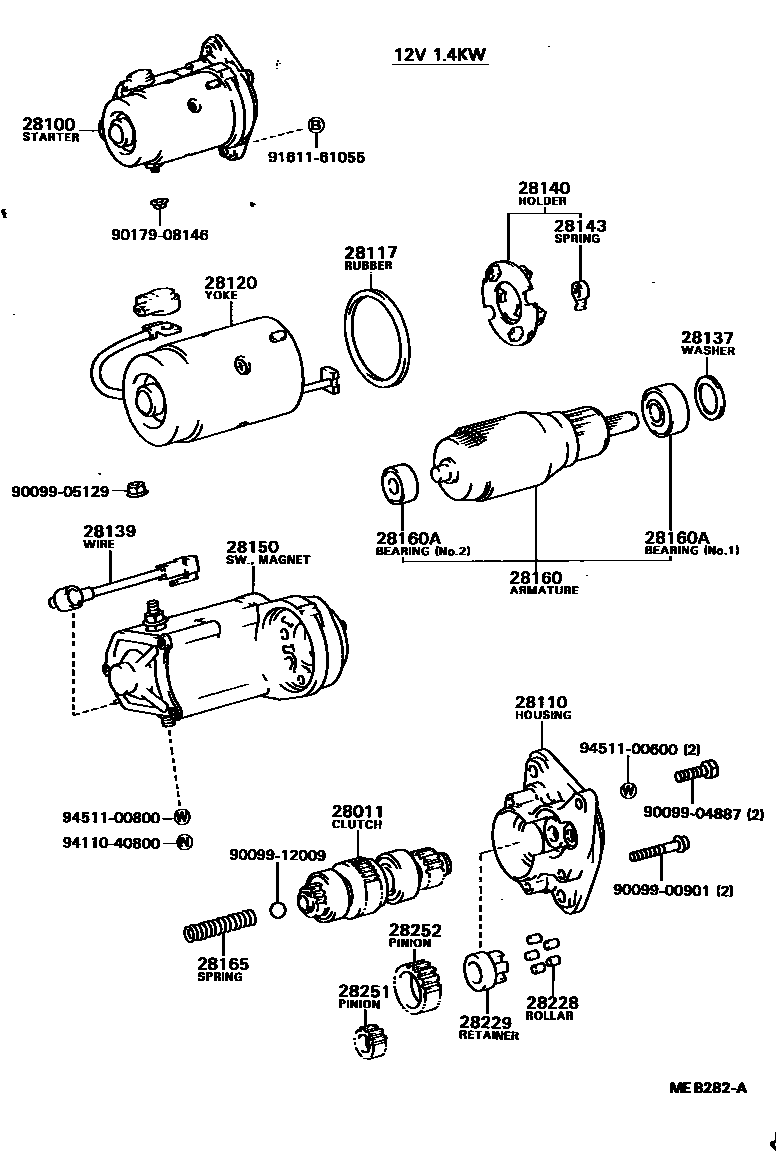

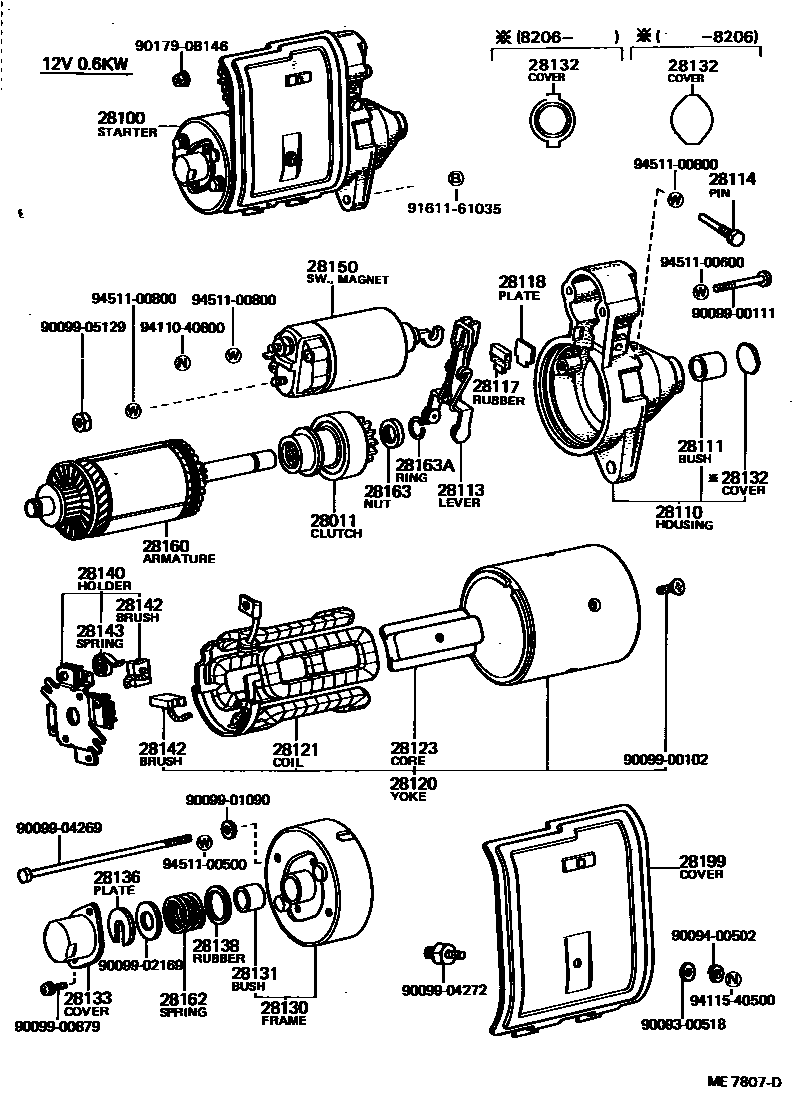

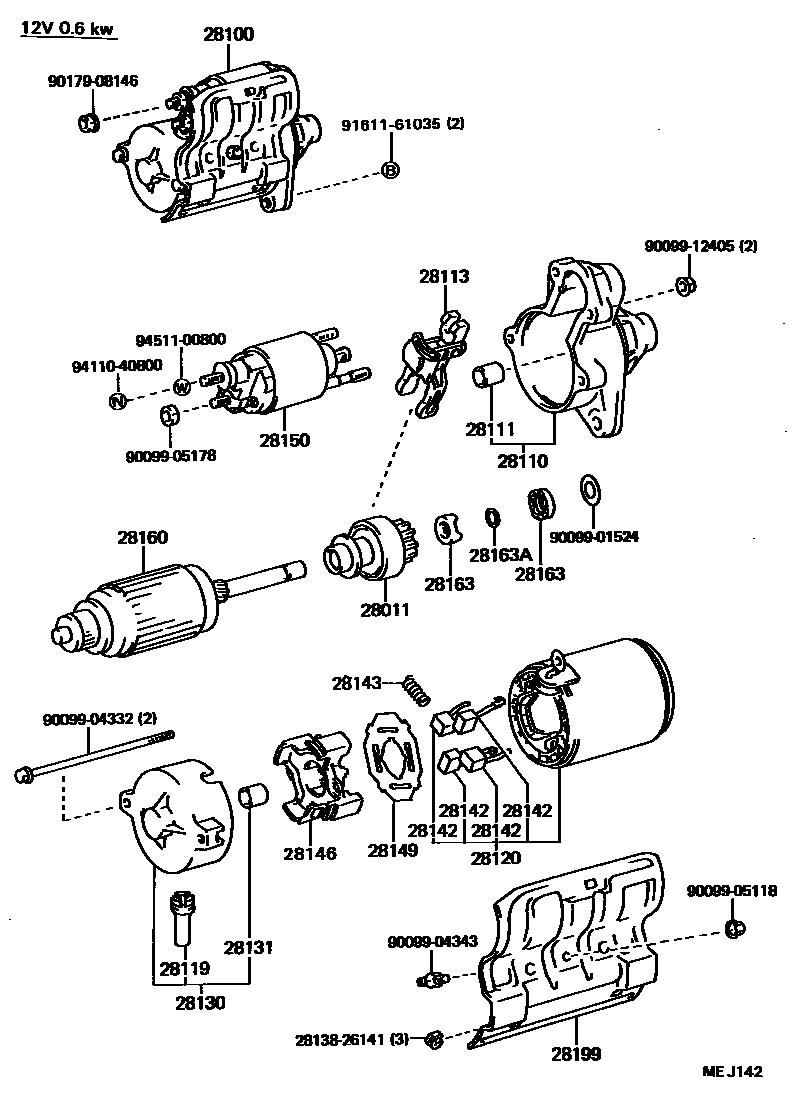

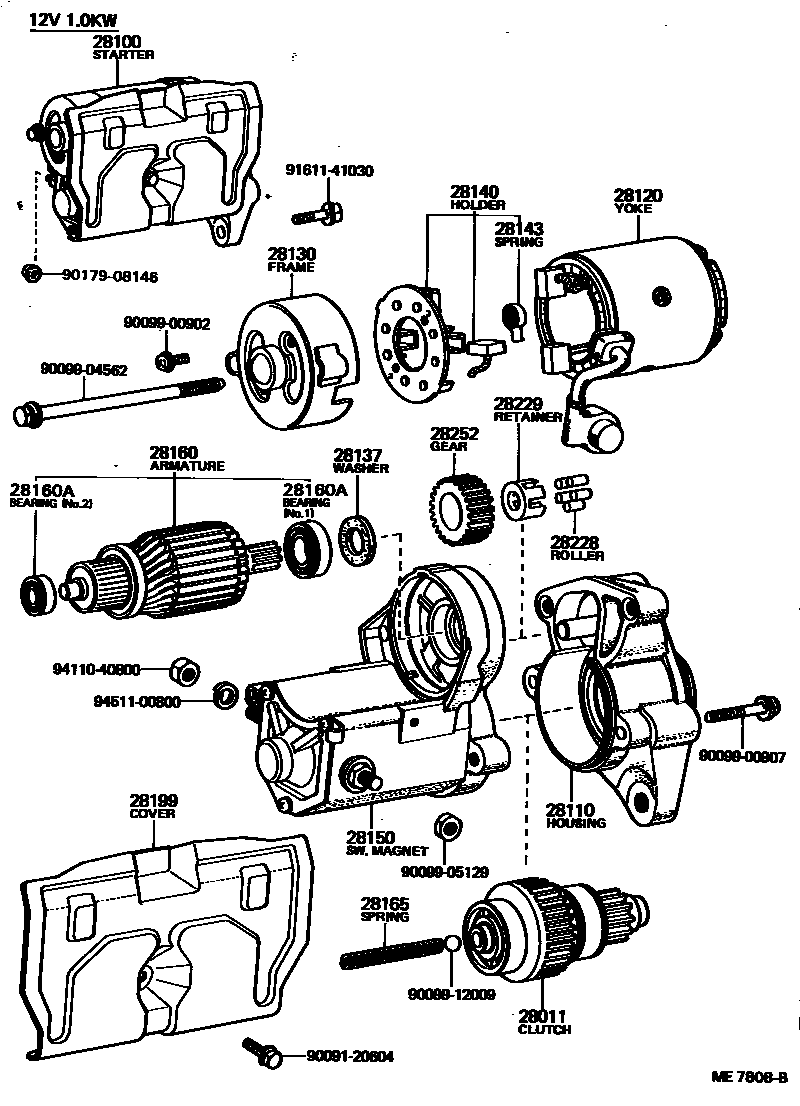

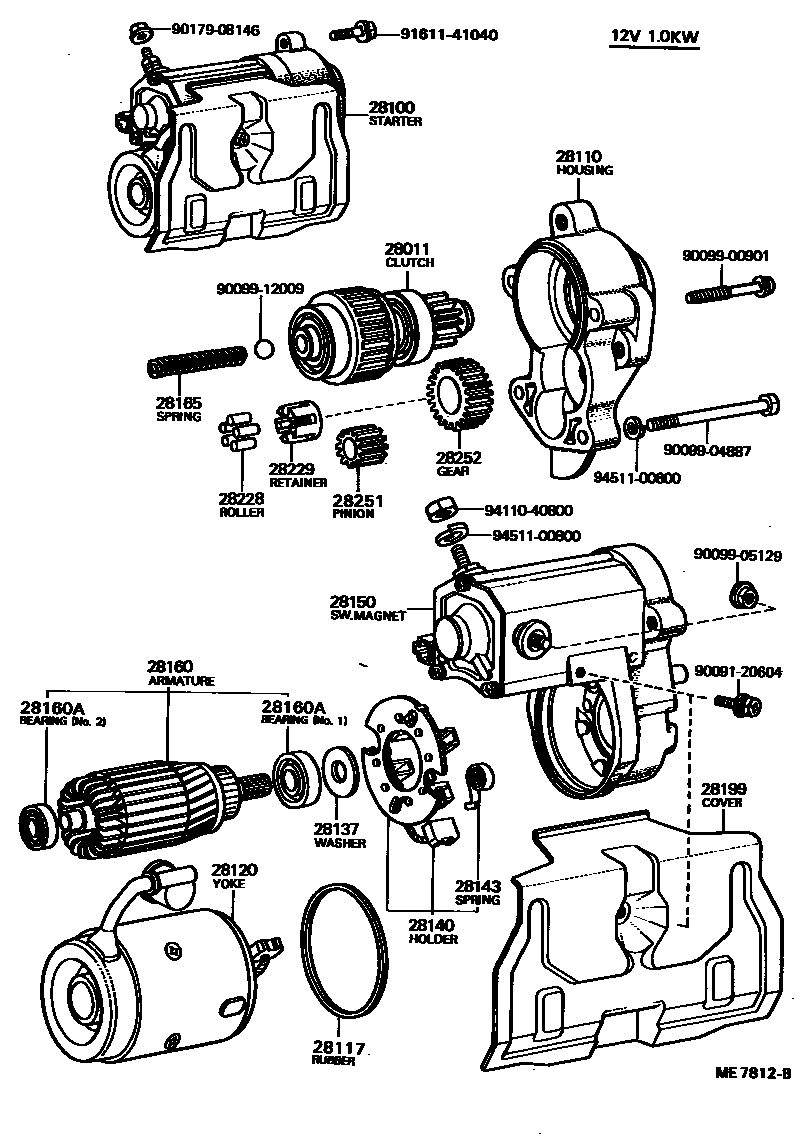

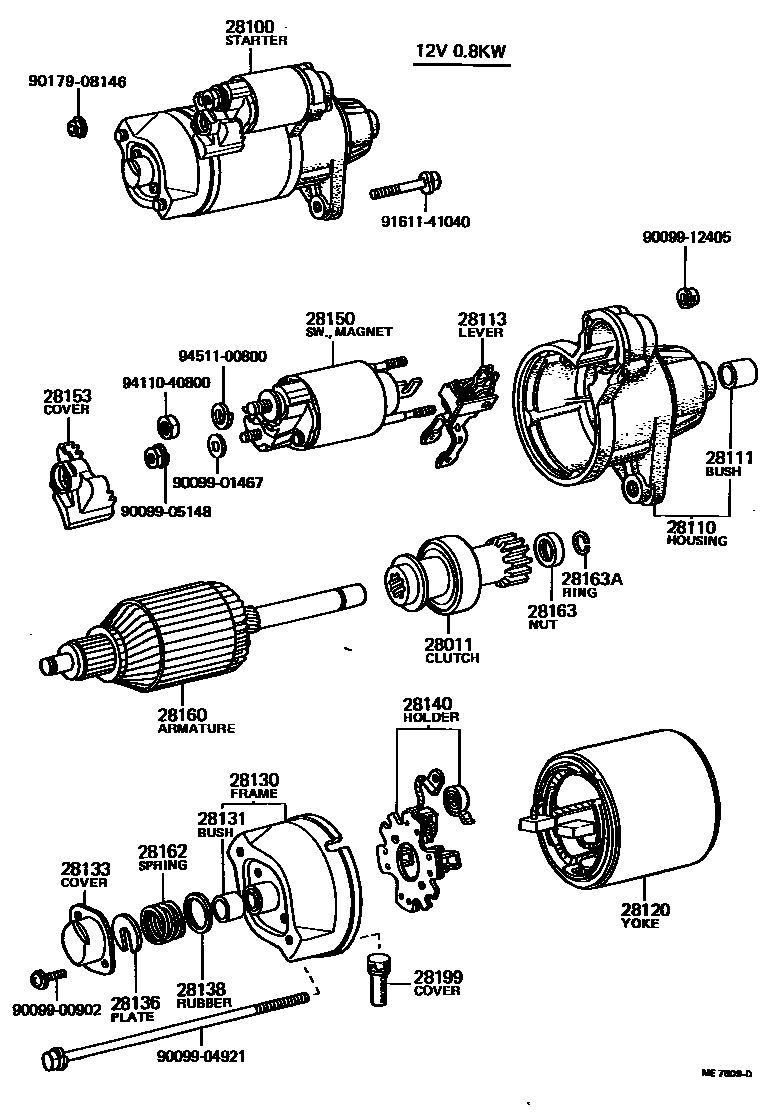

Toyota COROLLA 起动机 — Figure 1904
Toyota COROLLA EPC diagram 1904, 起动机, with 12 images and 40 PNC and OE references.
PNC and OE references
| PNC | Part name | OE numbers |
|---|---|---|
| 28011 | Starter clutch sub-assembly | 28011-13060 · 28011-15010 · 28011-22020 · 28011-26042 · 28011-64010 · 28011-64020 · 28011-64030 |
| 28100 | Starter assembly | 28100-13010 · 28100-13060 · 28100-13061 · 28100-15031 · 28100-15040 · 28100-24031 · 28100-26063 · 28100-26141 · 28100-26142 · 28100-27010 · 28100-27020 · 28100-27030 · 28100-64010 · 28100-64020 · 28100-64030 · 28100-64100 |
| 28110 | Starter drive end housing assembly | 28110-13010 · 28110-13060 · 28110-15031 · 28110-15040 · 28110-24010 · 28110-26070 · 28110-26141 · 28110-27020 · 28110-27030 · 28110-64070 · 28115-26040 · 28115-64010 · 28115-64020 · 28115-64030 |
| 28111 | Bushing (for starter housing) | 28111-51011 · 90099-10158 |
| 28113 | starter pinion drive rod | 28113-13060 · 28113-15011 · 28113-41011 |
| 28114 | starter drive lever | 28114-25010 |
| 28117 | Rubber sheet (for starter yoke) | 28117-15050 · 28117-41013 · 90099-06031 · 90099-14058 · 90099-14064 |
| 28118 | Plate (for starter yoke) | 28118-41013 · 28118-77090 |
| 28119 | Starter end frame cover | 28119-54070 · 28119-77090 · 28199-15090 · 28199-72020 · 28199-77090 |
| 28120 | Starter yoke assembly | 28120-13060 · 28120-15010 · 28120-15090 · 28120-24030 · 28120-26041 · 28120-26070 · 28120-26071 · 28120-26140 · 28120-34030 · 28120-47040 · 28120-64020 |
| 28121 | starter excitation coil | 28121-22011 · 28121-22012 |
| 28123 | Starter pole core | 28123-10011 |
| 28130 | Starter commutator end frame assembly | 28130-13010 · 28130-13060 · 28130-15010 · 28130-15030 · 28130-15040 · 28130-21011 · 28130-26070 · 28130-26140 · 28130-37010 · 28130-64030 · 28130-64100 |
| 28131 | Commutator end frame bushing | 28131-20010 · 90099-10039 · 90099-10040 · 90099-10134 · 90099-10157 |
| 28132 | Starter bearing cap (for drive end housing) | 28166-24030 · 28166-41011 |
| 28133 | Bearing caps (for end frame caps) | 28132-15010 · 28132-41011 |
| 28136 | starter lock plate | 28136-15010 · 28136-41011 |
| 28137 | Starter felt pad gasket | 90099-02202 · 90099-02205 · 90099-02323 |
| 28138 | Rubber sheet (for starter bearing cap) | 28138-15010 · 28138-41011 |
| 28139 | Lead No. 1 (for starter) | 28139-64010 · 28139-64080 · 28139-77090 |
| 28140 | Starter brush holder assembly | 28140-15010 · 28140-15090 · 28140-22011 · 28140-26070 · 28140-34030 · 28140-54070 · 28140-77090 |
| 28142 | starter brush | 28142-10011 · 28142-10020 |
| 28143 | starter brush spring | 28143-10020 · 28143-40010 · 28143-40040 · 90099-17112 · 90099-17115 |
| 28146 | Starter brush holder | 28141-10020 |
| 28149 | starter board | 28149-10020 |
| 28150 | Starter electromagnetic switch assembly | 28150-10020 · 28150-13010 · 28150-13011 · 28150-15011 · 28150-15012 · 28150-15040 · 28150-15070 · 28150-24060 · 28150-24061 · 28150-26062 · 28150-27010 · 28150-27030 · 28150-27031 · 28150-37010 · 28150-64010 · 28150-64020 · 28150-64030 · 28150-64070 |
| 28153 | Electromagnetic switch cover | 28159-15010 |
| 28160 | Starter armature assembly | 28160-10020 · 28160-15010 · 28160-15090 · 28160-22011 · 28160-26040 · 28160-26050 · 28160-26070 · 28160-47040 · 28160-54070 |
| 28160A | starter armature bearing | 28253-45020 · 28253-54070 · 90099-10107 · 90099-10113 · 90099-10119 · 90099-10131 · 90099-10143 · 90099-10144 |
| 28162 | starter brake spring | 28162-15010 · 28162-41011 |
| 28163 | Starter pinion snap nut or snap ring | 28163-10020 · 28163-40011 |
| 28163A | Snap ring (for starter pinion stop nut) | 90099-07047 · 90099-07124 |
| 28165 | Starter solenoid switch return spring | 28165-26040 · 28165-77090 |
| 28191 | starter bracket | 28182-64030 |
| 28199 | starter cover | 28159-13060 · 28199-13010 · 28199-13011 · 28199-15110 · 28199-24030 · 28199-26070 · 28199-26130 · 28199-26131 · 28199-27010 · 28199-27030 · 28199-27031 · 28199-77090 |
| 28222 | Starter idler clutch washer | 28222-77090 |
| 28228 | Starter idler clutch roller | 28228-26040 · 28228-56080 |
| 28229 | Starter idler gear fixing | 28229-26040 · 28229-56080 |
| 28251 | Starter drive pinion | 28251-15090 · 28251-45020 · 28251-54070 |
| 28252 | starter idler gear | 28254-45020 · 28254-54070 · 28254-77090 |
