Toyota COROLLA Alternator — Figure 1903

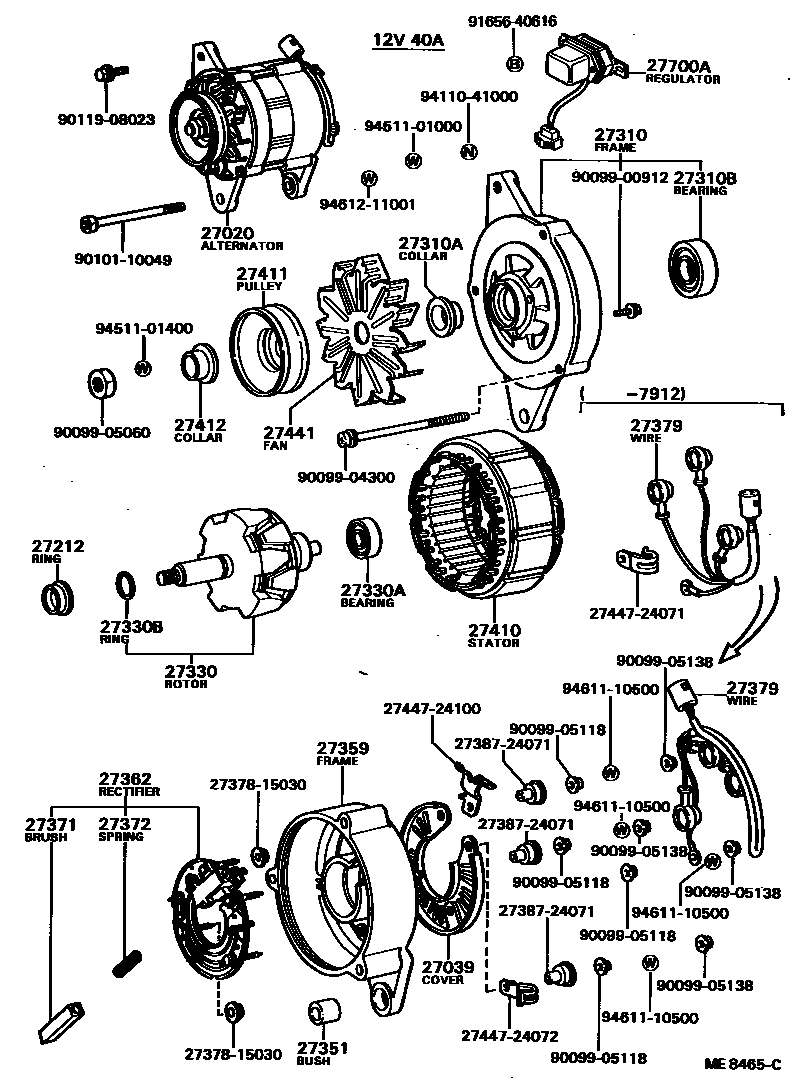

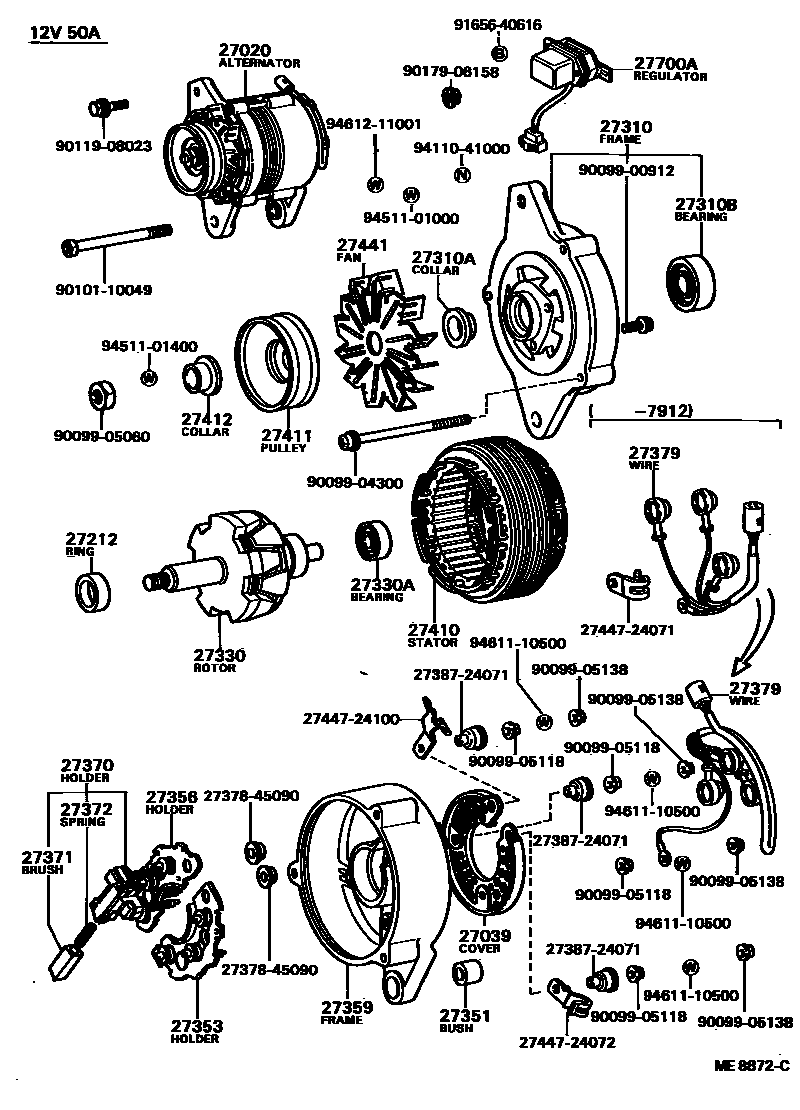

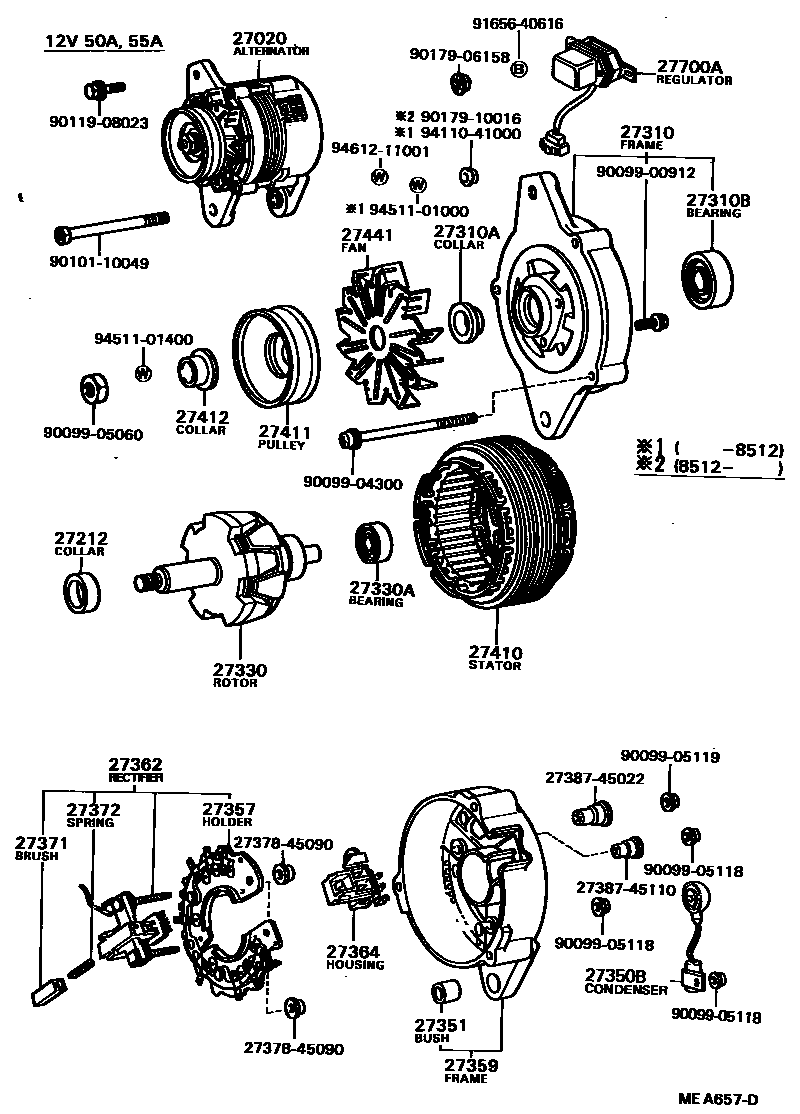

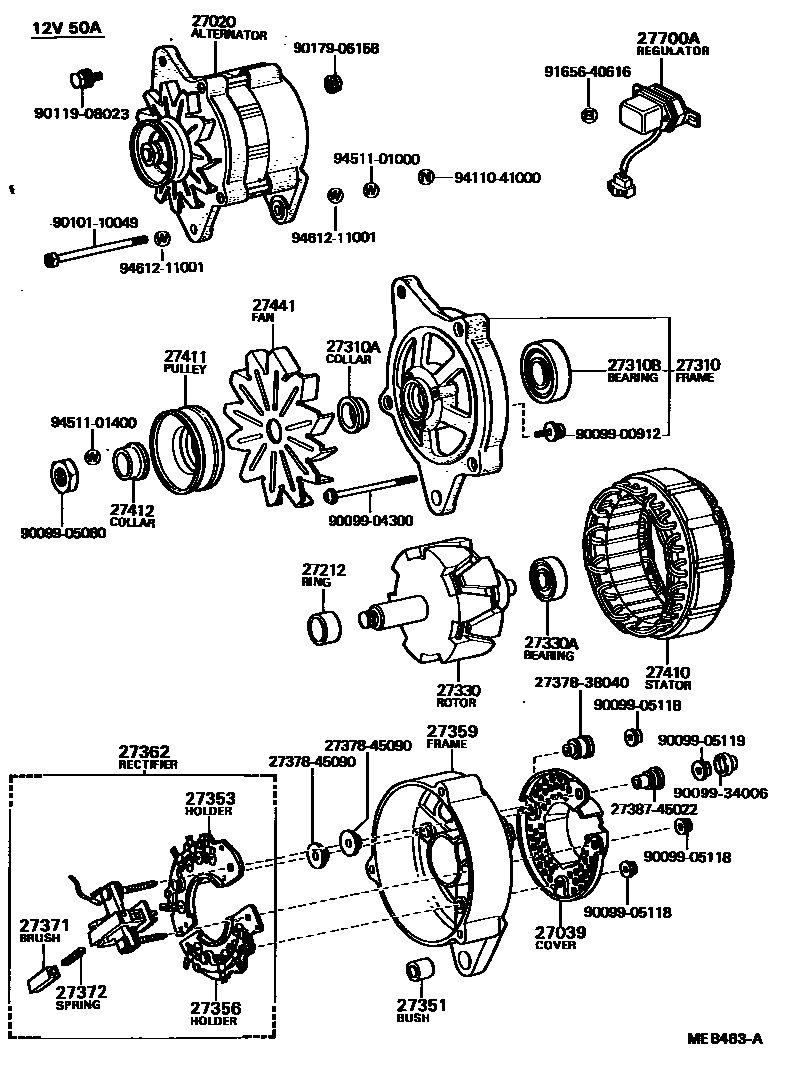

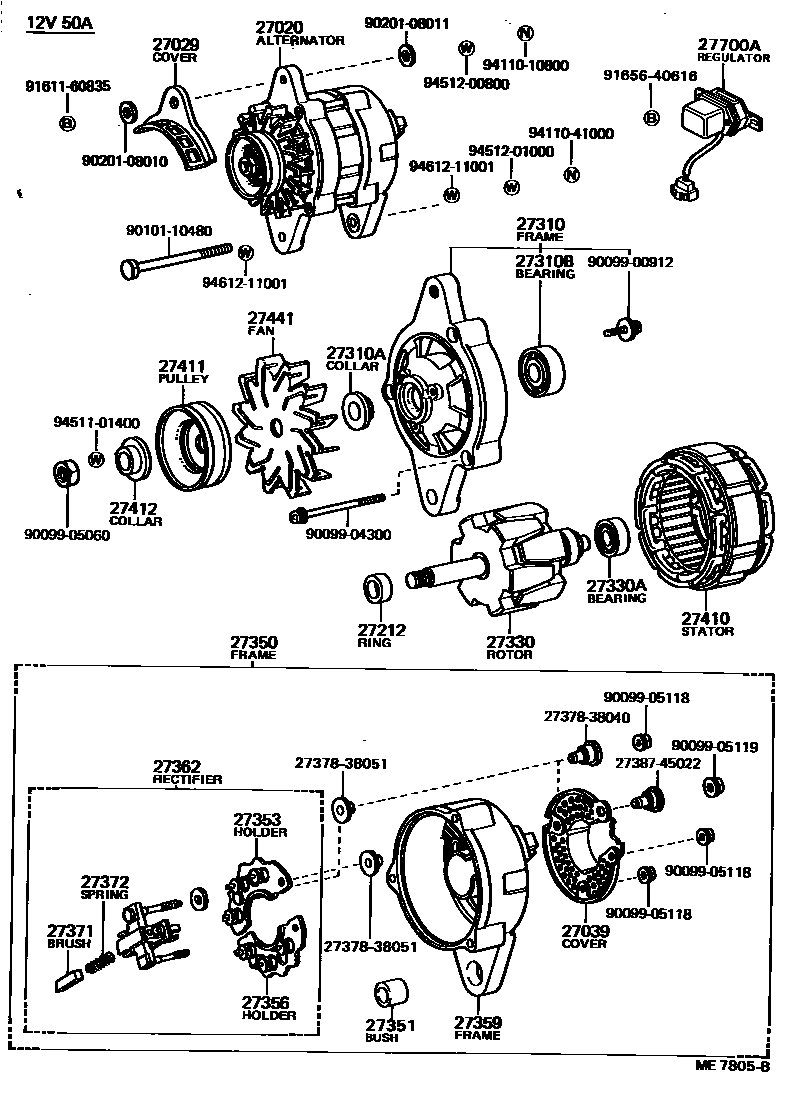

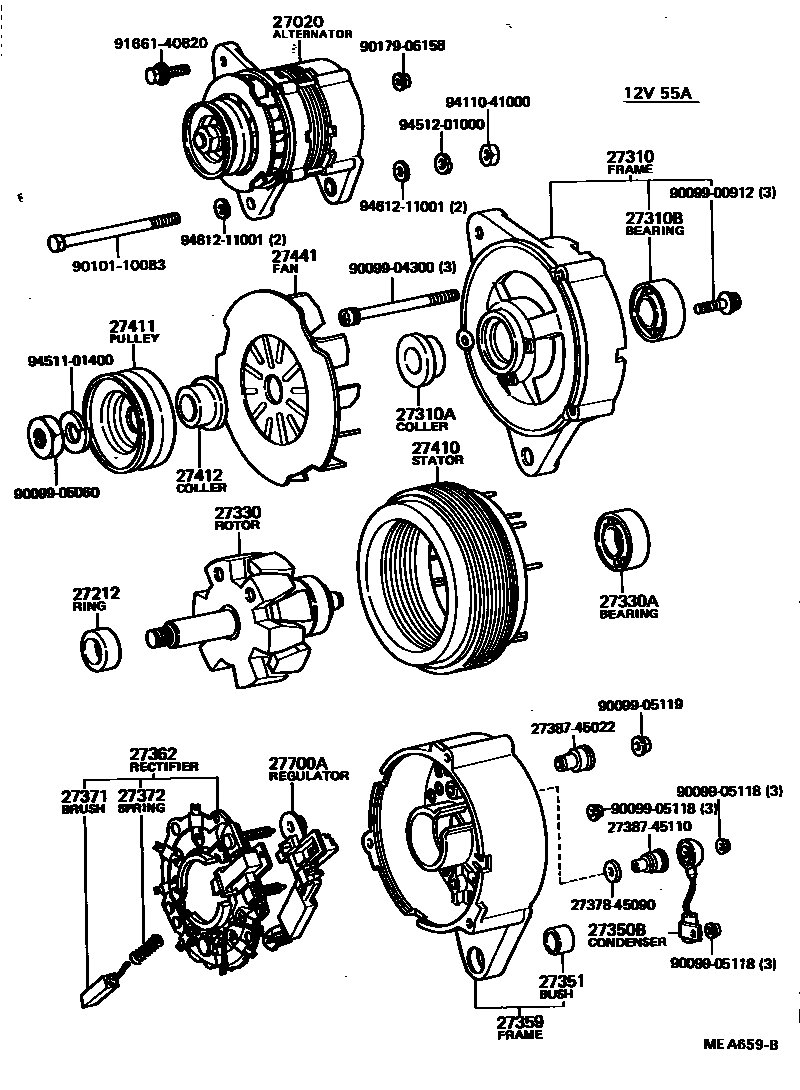

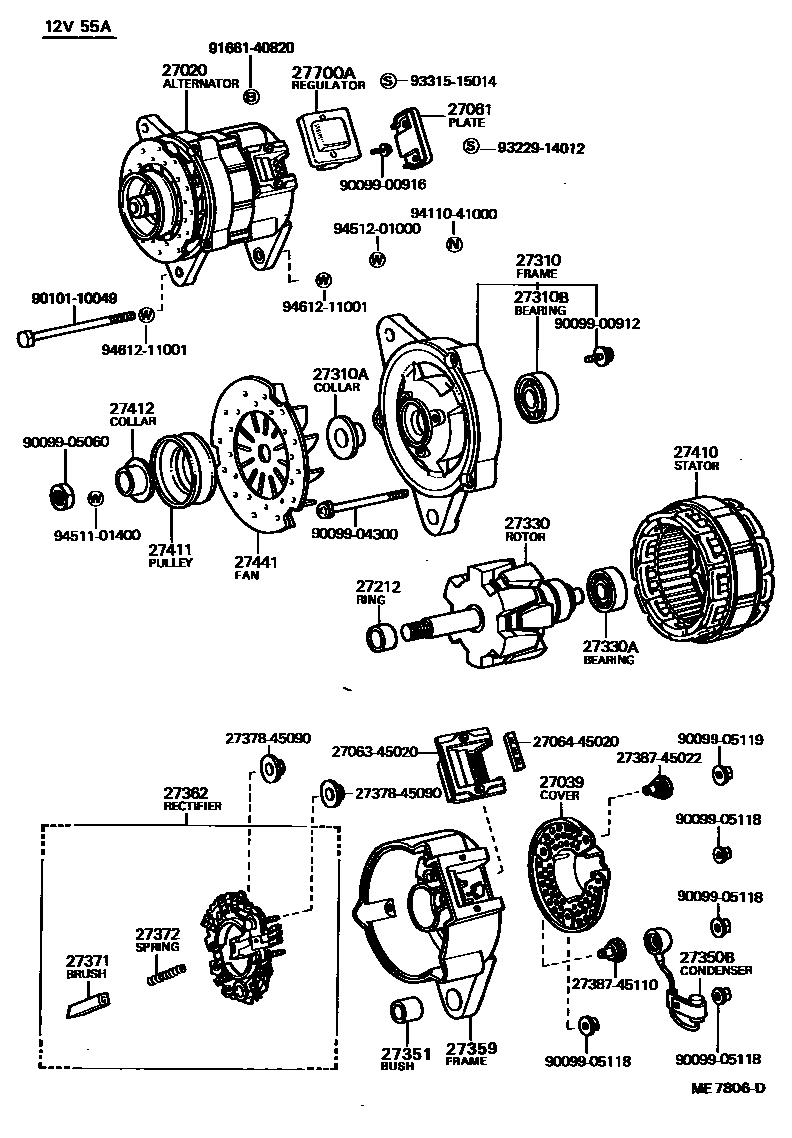

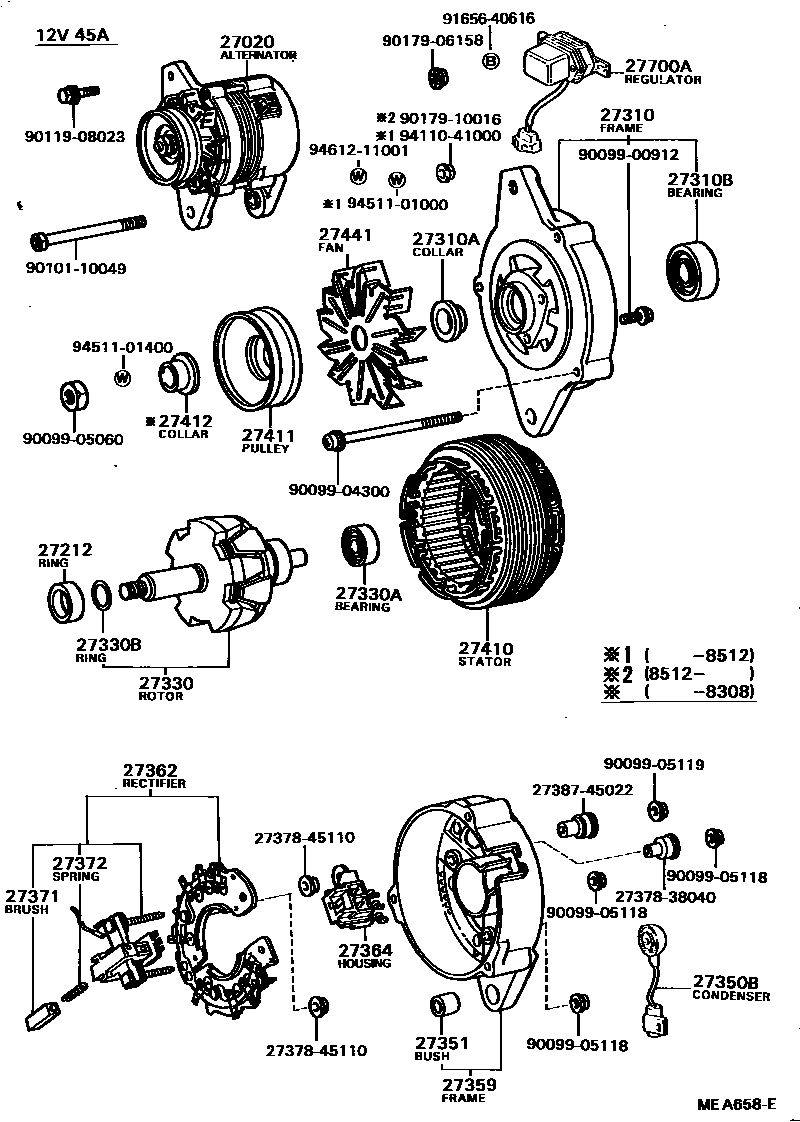

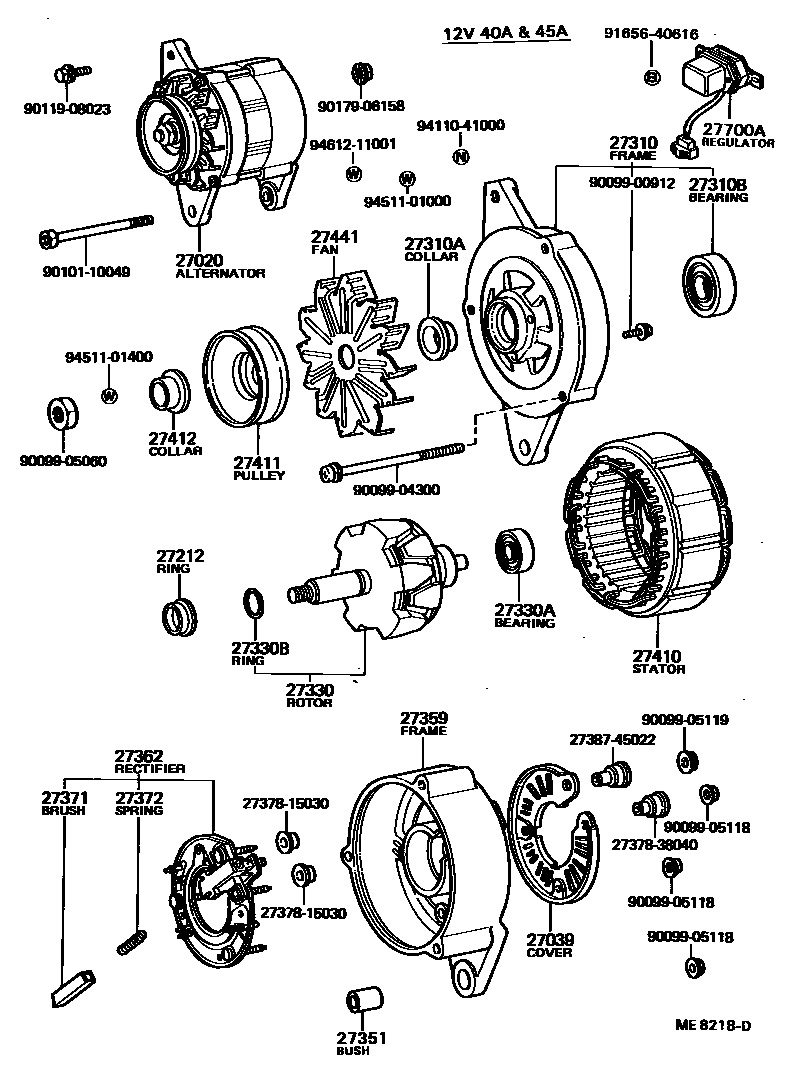

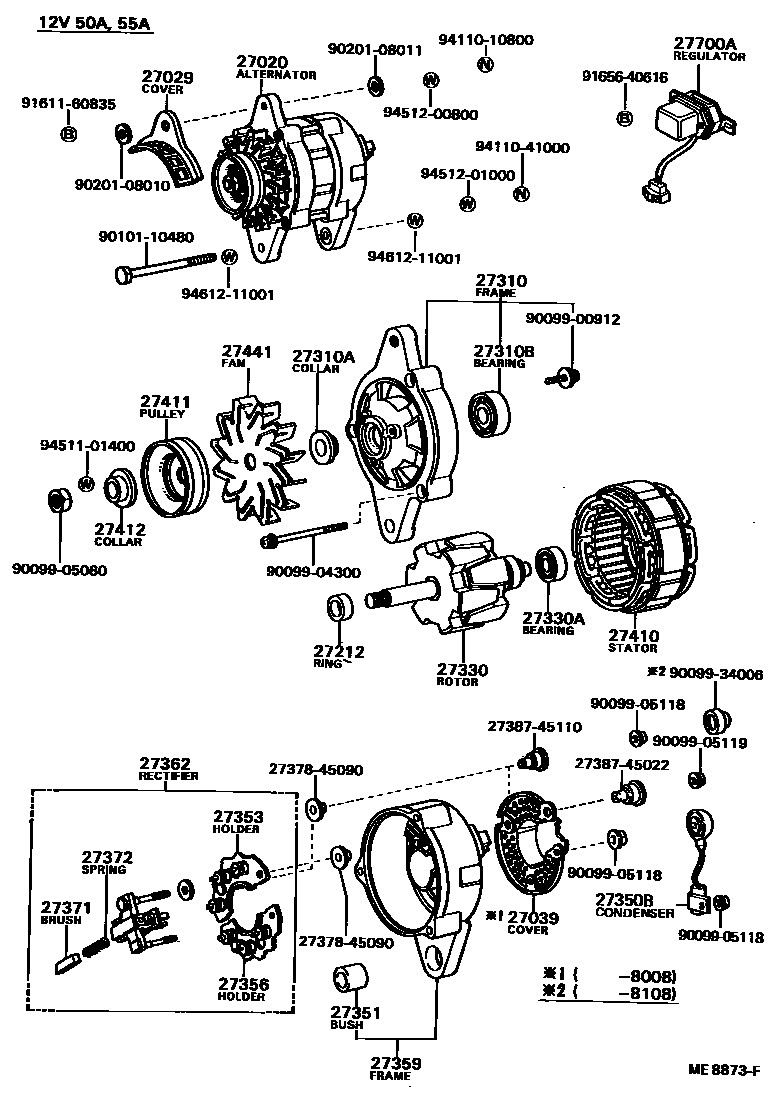

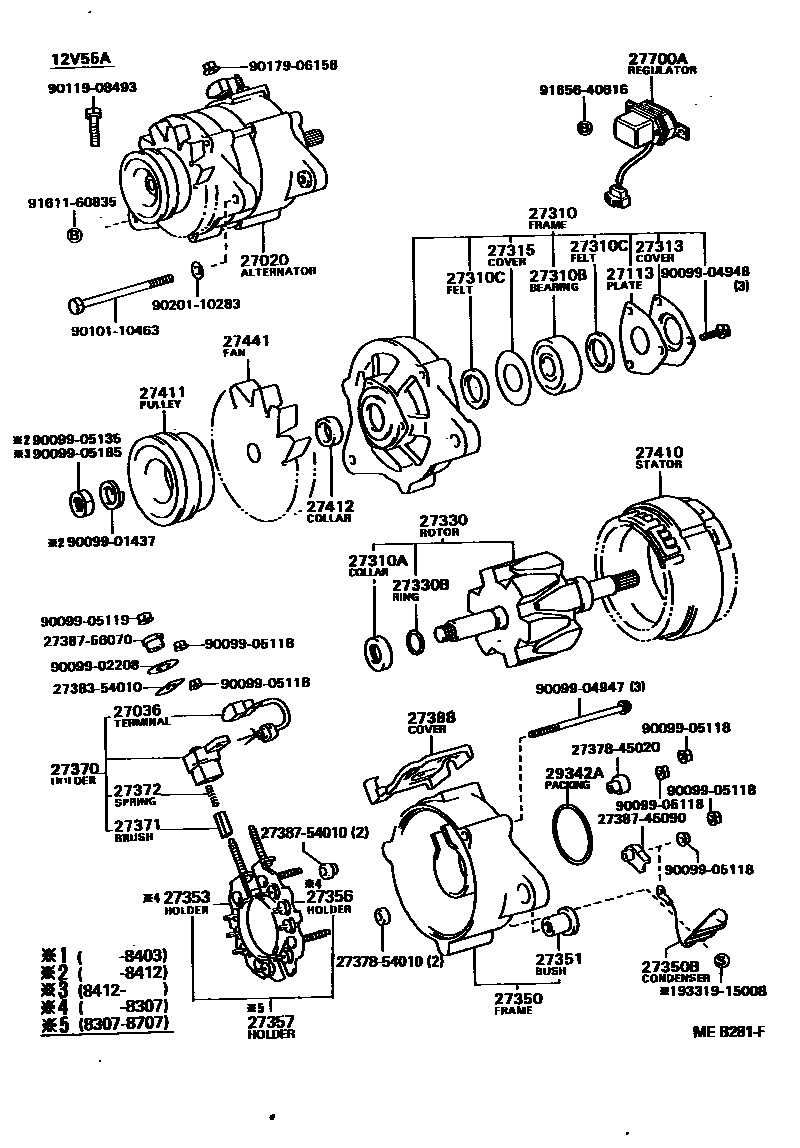

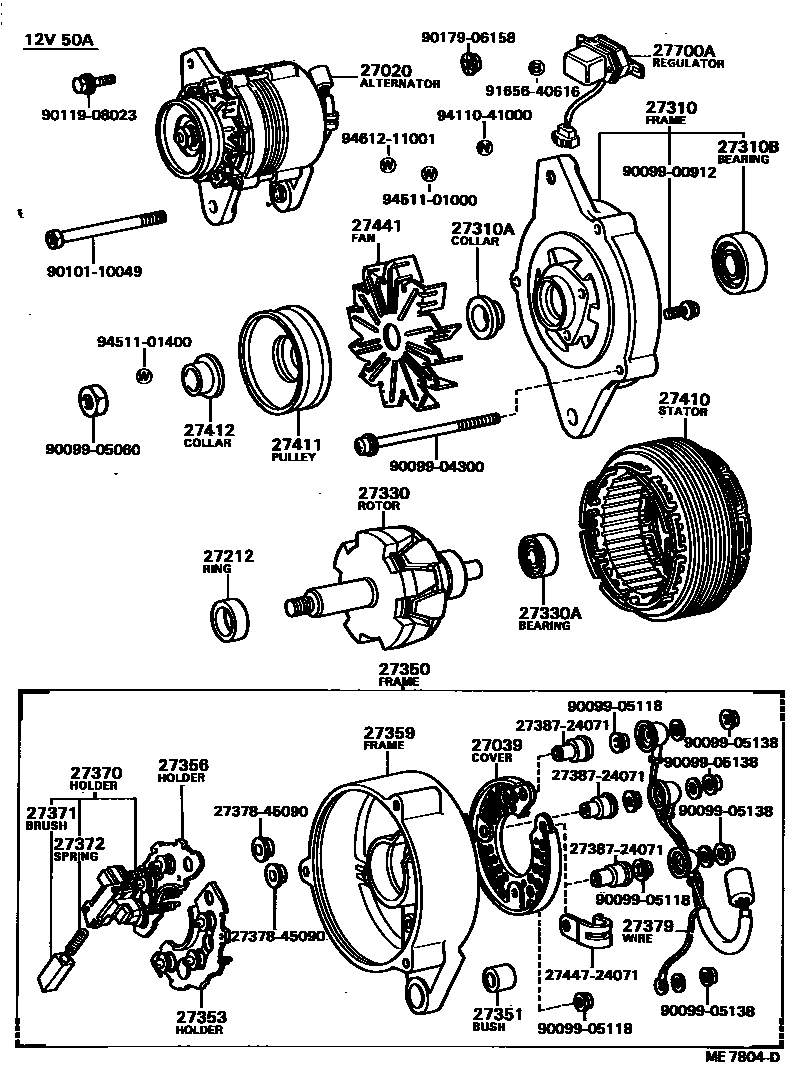

Toyota COROLLA EPC diagram 1903, Alternator, with 12 images and 36 PNC and OE references.
PNC and OE references
| PNC | Part name | OE numbers |
|---|---|---|
| 27020 | Alternator Assembly | 27020-13040 · 27020-13041 · 27020-13110 · 27020-13130 · 27020-13160 · 27020-13170 · 27020-15020 · 27020-15021 · 27020-15022 · 27020-15140 · 27020-18010 · 27020-18011 · 27020-24100 · 27020-24101 · 27020-24102 · 27020-26141 · 27020-34051 · 27020-38120 · 27020-64010 · 27060-34030 |
| 27029 | generator cover | 27029-15010 · 27029-15011 · 27029-15012 |
| 27036 | Generator lead terminal sub-assembly | 27036-54010 |
| 27039 | Alternator Rear End Cover | 27039-15010 · 27039-15030 · 27039-18011 · 27039-45110 |
| 27061 | Regulator cover | 27062-45050 |
| 27113 | Generator bearing block | 27312-57060 |
| 27212 | Spacer ring (for generator rotor) | 27212-39050 · 27412-15150 · 27412-45070 |
| 27310 | Alternator Drive End Frame Assembly | 27310-13050 · 27310-18010 · 27310-24071 · 27310-34050 · 27310-38061 · 27310-61013 · 27310-61023 · 27310-64030 |
| 27310A | Collar or nut (for generator drive end cover) | 27333-57060 · 27412-31040 |
| 27310B | Bearing (for Alternator Drive End Frame) | 90099-10114 · 90099-10115 · 90099-10125 · 90099-10126 · 90099-10137 |
| 27310C | Felt pad (for generator drive end cover) | 90099-02209 |
| 27313 | Generator No. 2 felt pad inner cover | 27313-57060 |
| 27315 | Generator No. 1 felt pad inner cover | 27315-57060 |
| 27330 | Alternator Rotor Assembly | 27330-15070 · 27330-26050 · 27330-33010 · 27330-45020 · 27330-45070 · 27330-45090 · 27330-63010 · 27330-64010 |
| 27330A | Bearings (for generator rotor) | 90099-10111 · 90099-10116 |
| 27330B | Snap ring (for generator rotor) | 90099-07048 · 90099-07103 |
| 27350 | Rectifier end frame assembly | 27350-15020 · 27350-24100 · 27350-64030 |
| 27350B | generator capacitor | 90099-52065 · 90099-52066 |
| 27351 | Bushing (for generator rectifier end frame) | 27351-38051 · 27351-64010 |
| 27353 | Generator positive rectifier frame | 27353-15020 · 27353-24101 · 27353-24102 · 27353-34021 · 27353-34051 · 27353-54010 |
| 27356 | Generator negative rectifier frame | 27356-24071 · 27356-24101 · 27356-26101 · 27356-34021 · 27356-34051 · 27356-54010 |
| 27357 | Generator rectifier frame | 27357-13110 · 27357-13160 · 27357-64060 |
| 27359 | Generator rectifier end frame | 27359-13040 · 27359-13050 · 27359-13090 · 27359-13110 · 27359-15020 · 27359-15021 · 27359-24060 · 27359-24071 · 27359-24100 · 27359-34080 · 27359-45122 |
| 27362 | Rectifier assembly with brushes | 27362-13040 · 27362-13090 · 27362-13110 · 27362-13160 · 27362-15020 · 27362-15021 · 27362-15030 · 27362-15070 · 27362-34021 · 27362-34050 · 27362-41080 · 27362-70010 · 27362-70011 |
| 27364 | Male connector shell | 27364-13090 · 27364-13110 |
| 27370 | Alternator Brush Holder Assembly | 27370-24101 · 27370-24102 · 27370-54010 |
| 27371 | Generator brushes | 27371-31011 · 27371-44070 · 27371-56070 |
| 27372 | Generator brush spring | 27372-31011 · 27372-56070 · 90099-17114 |
| 27379 | Generator leads | 27037-24100 · 27037-24101 |
| 27388 | Generator brush cover | 27388-64010 · 27388-64011 |
| 27410 | Generator stator assembly | 27410-15030 · 27410-34050 · 27410-38120 · 27410-41080 · 27410-43040 · 27410-64010 |
| 27411 | Alternator Pulley | 27411-13160 · 27411-26111 · 27411-31042 · 27411-64010 |
| 27412 | Isolator collar (for generator pulley) | 27412-44030 · 27412-44031 · 27412-57060 |
| 27441 | generator fan | 27441-34030 · 27441-45110 · 27441-56090 |
| 27700A | Generator voltage regulator assembly | 27700-15010 · 27700-15011 · 27700-15030 · 27700-26050 · 27700-43010 |
| 29342A | Vacuum pump seals | 90099-14055 |
