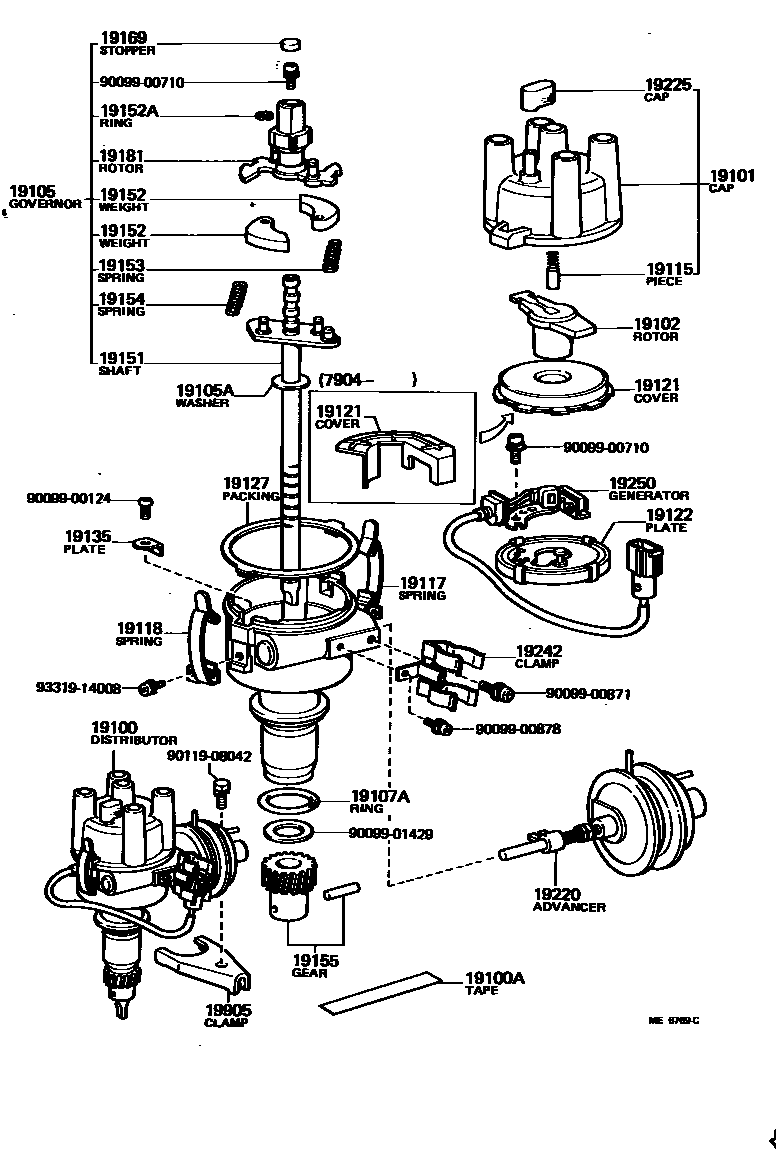

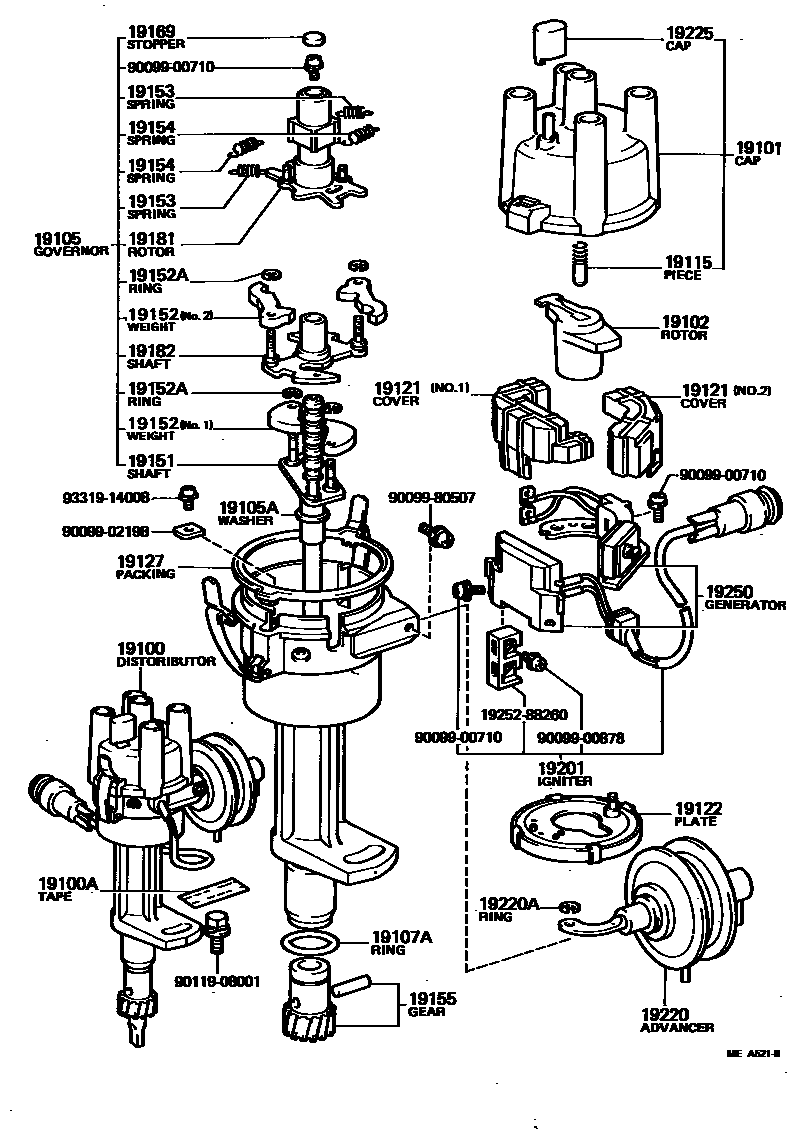

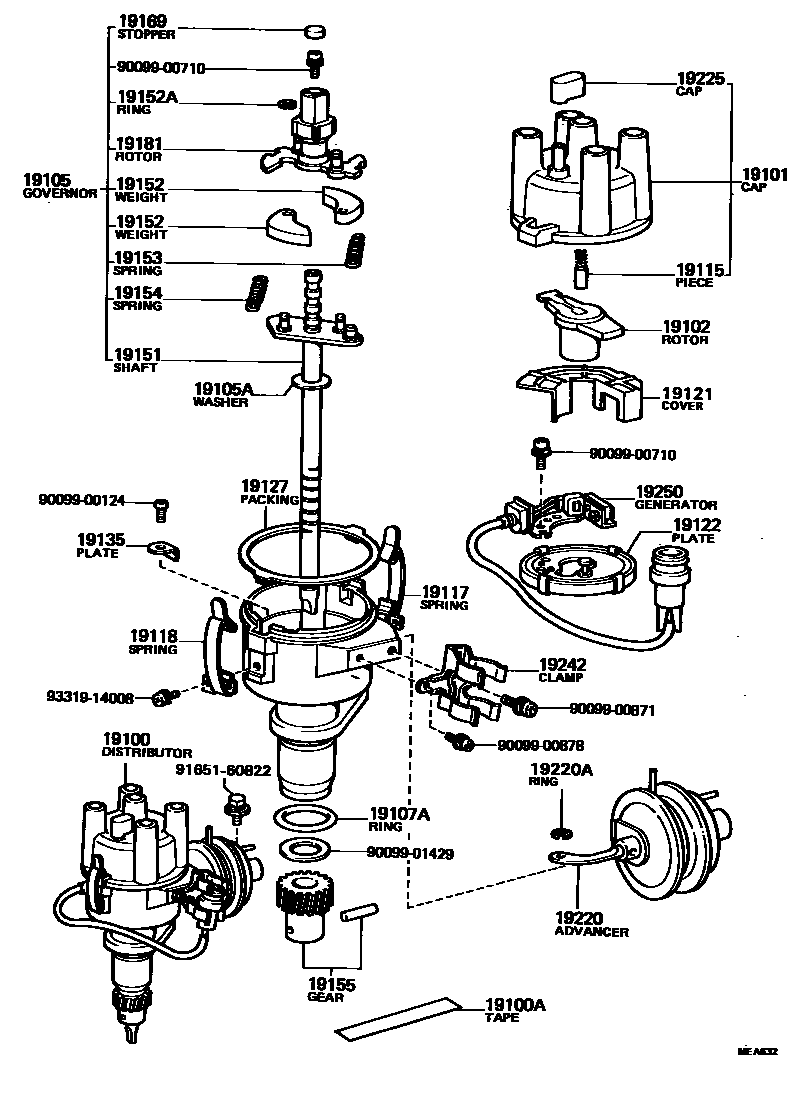

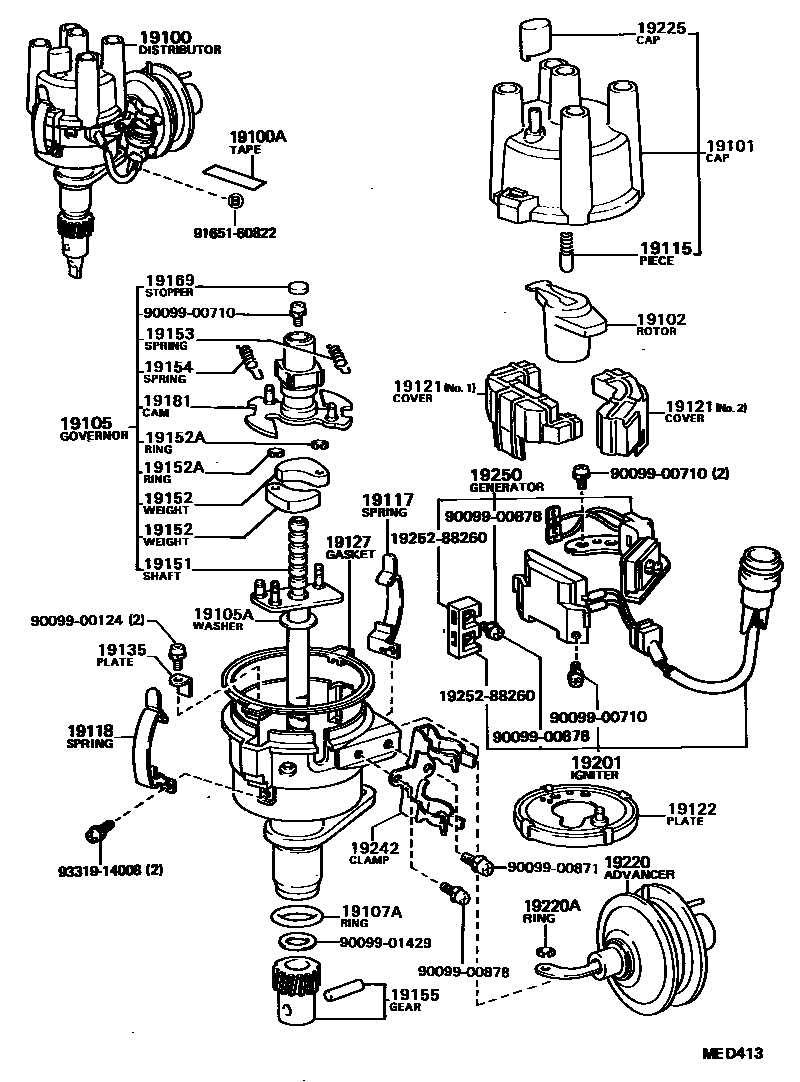

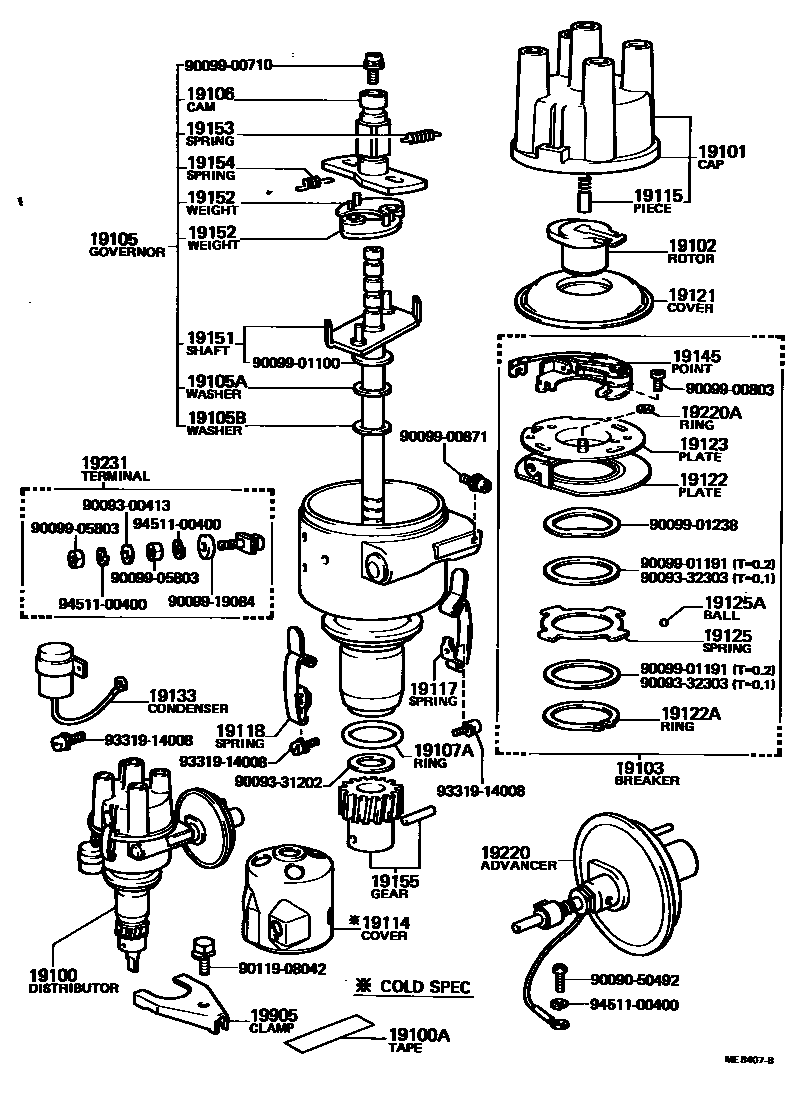

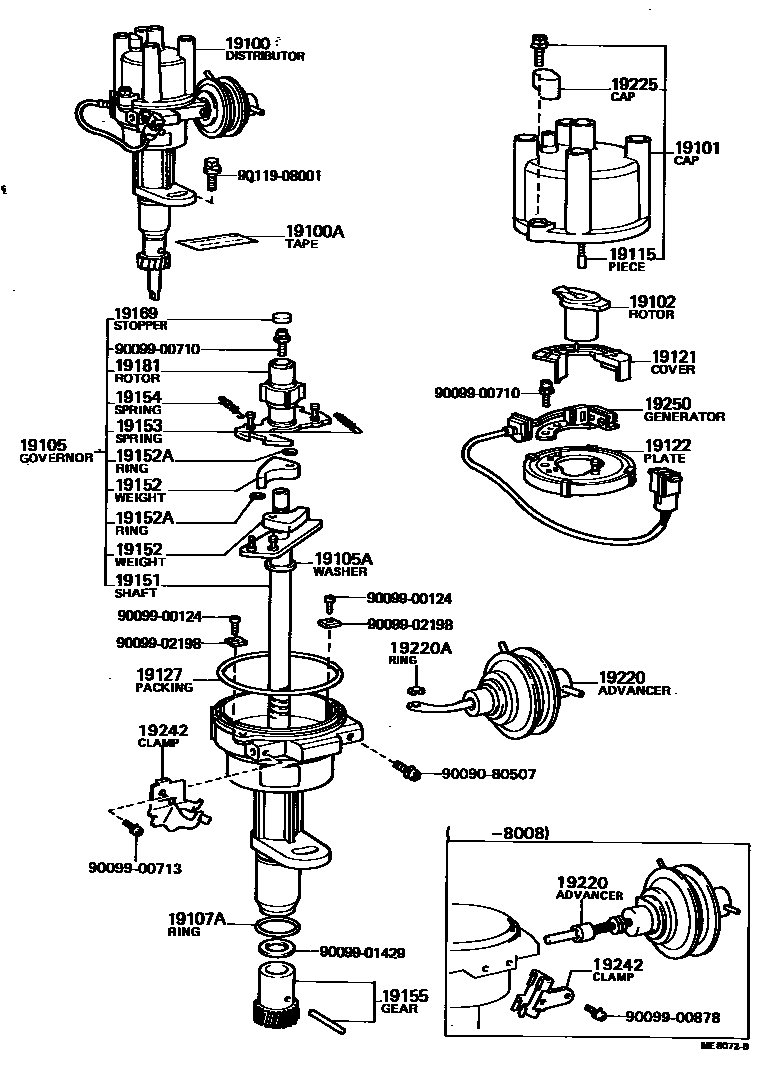

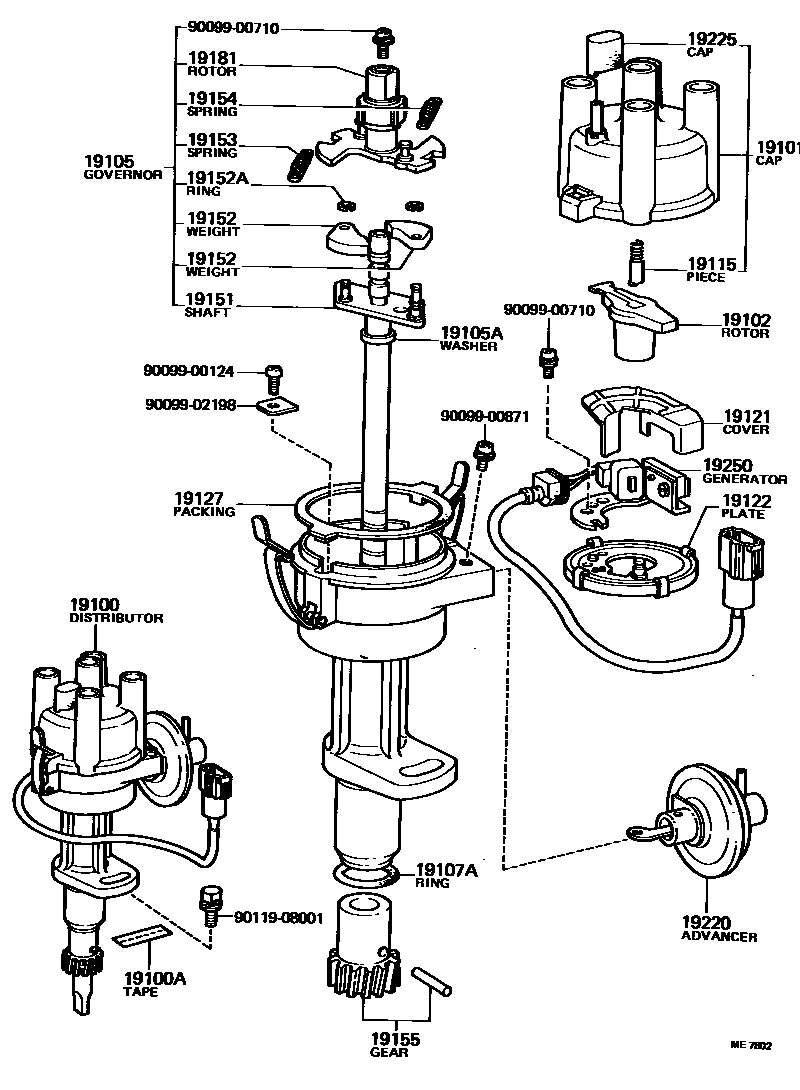

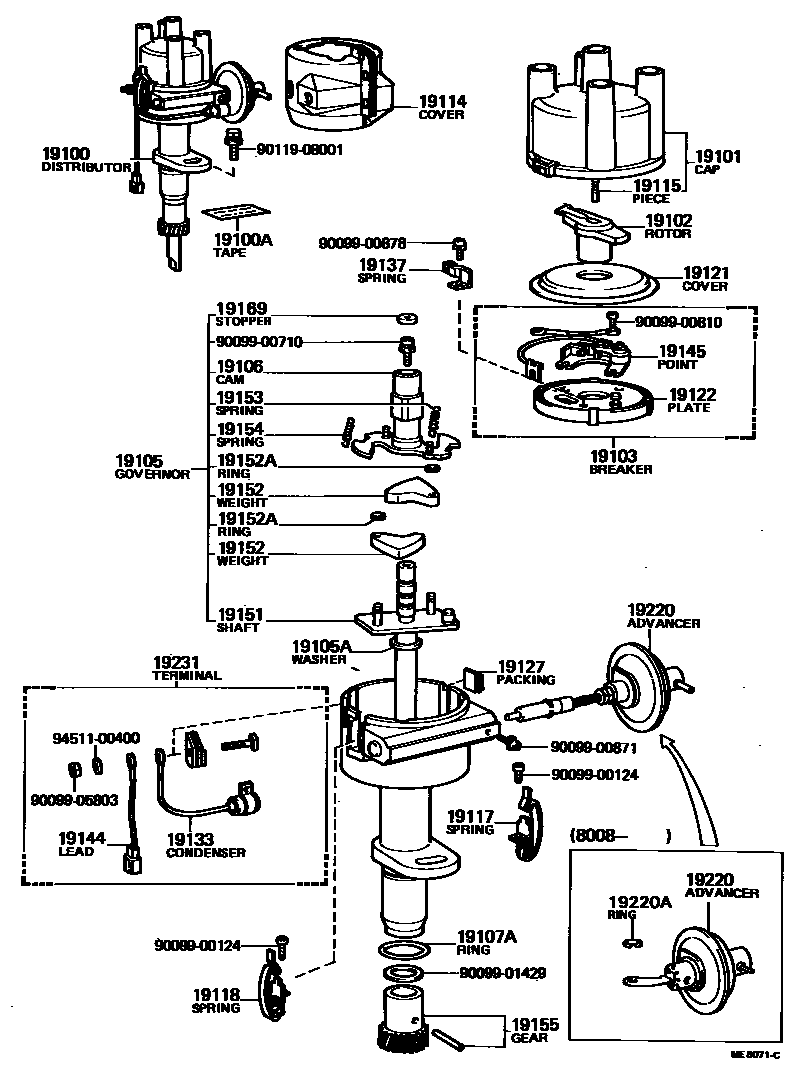

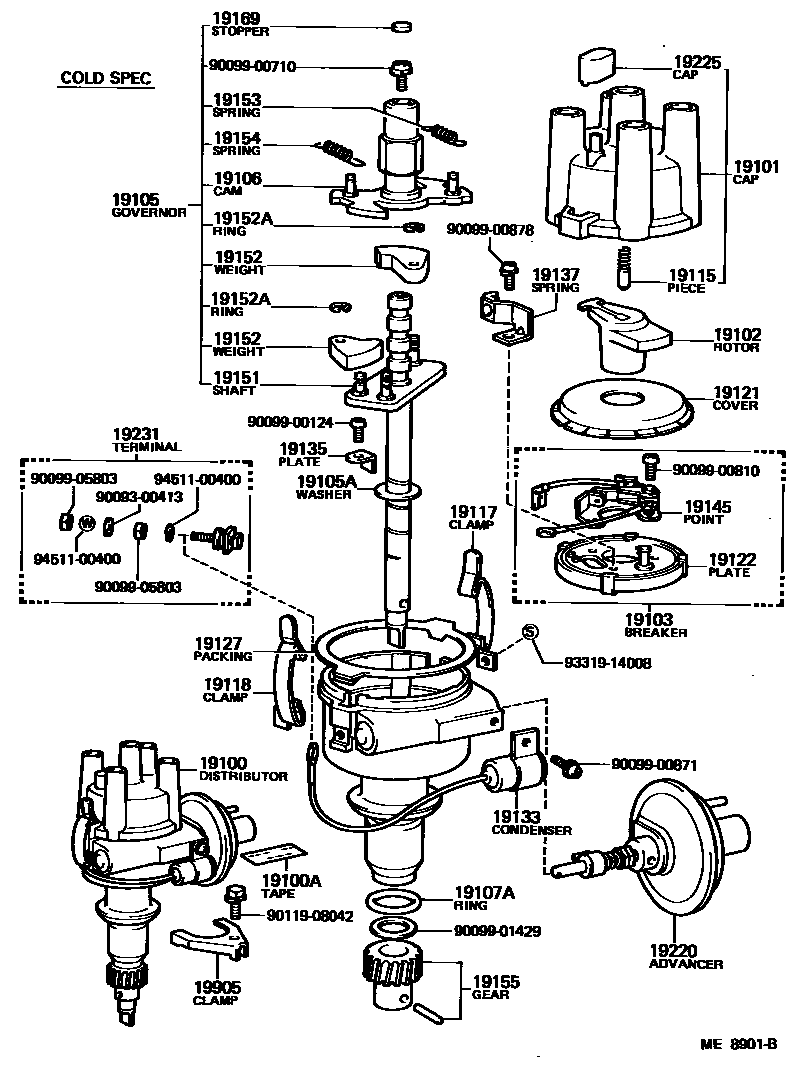

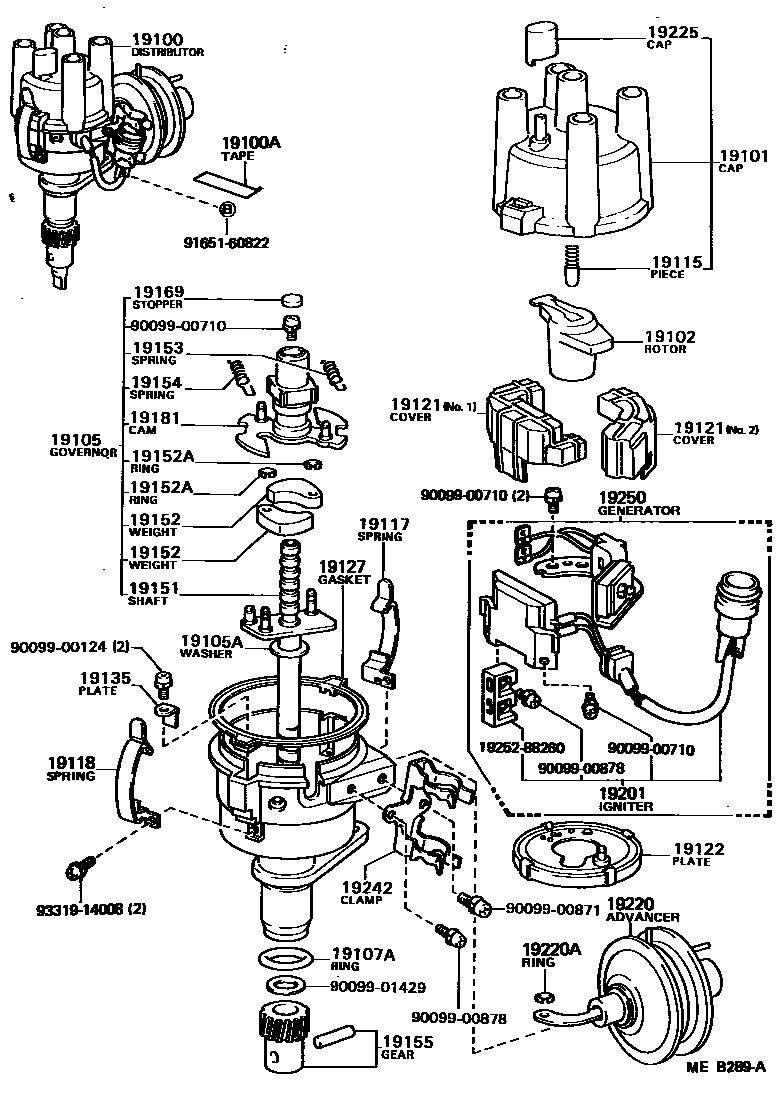

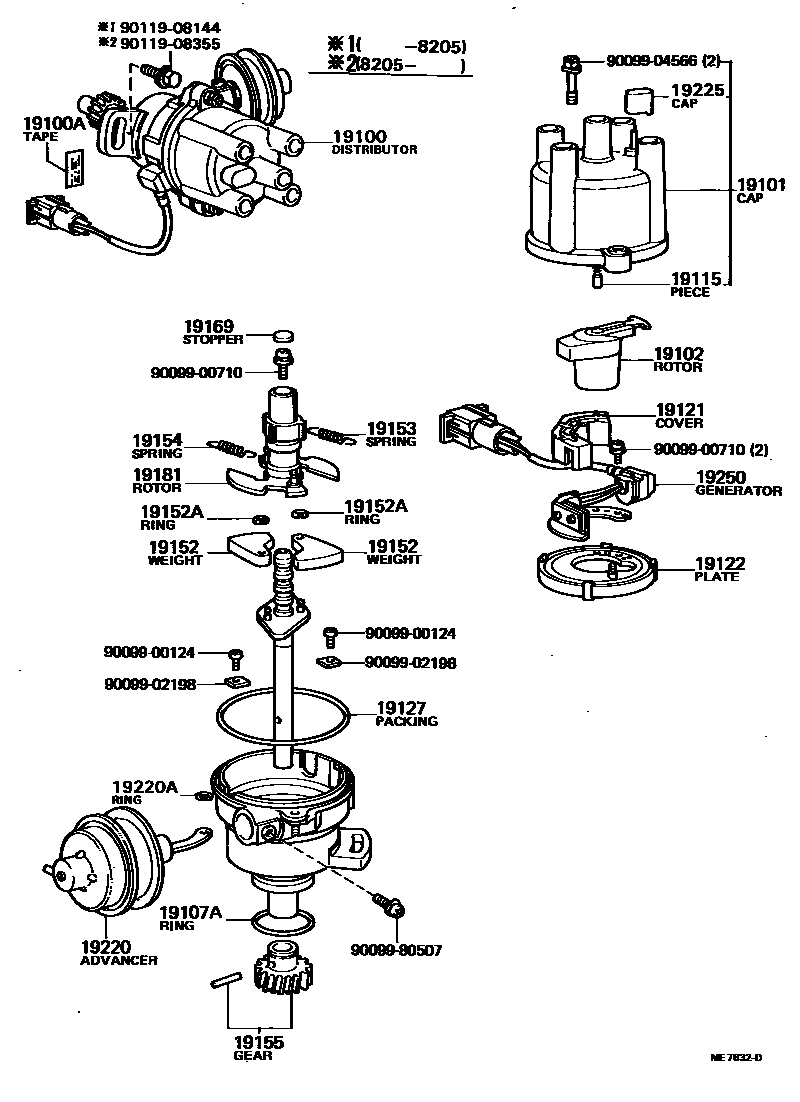

Toyota COROLLA 分电器 — Figure 1902
Toyota COROLLA EPC diagram 1902, 分电器, with 11 images and 43 PNC and OE references.
PNC and OE references
| PNC | Part name | OE numbers |
|---|---|---|
| 19100 | Distributor assembly | 19060-13010 · 19060-13020 · 19060-13021 · 19060-13040 · 19060-13041 · 19060-13070 · 19060-88260 · 19100-13010 · 19100-13140 · 19100-13150 · 19100-13210 · 19100-13220 · 19100-15021 · 19100-15080 · 19100-18020 · 19100-24101 · 19100-27040 · 19100-27060 · 19100-88263 |
| 19100A | sealing tape | 90919-24004 |
| 19101 | Distributor cover sub-assembly | 19101-15021 · 19101-15022 · 19101-25070 · 19101-27050 · 19101-27051 · 19101-31013 · 19101-33012 |
| 19102 | Distributor flame head sub-assembly | 19102-15021 · 19102-22010 · 19102-22012 · 19102-26150 · 19102-33012 |
| 19103 | Distributor breaker sub-assembly | 19103-13070 · 19103-22011 · 19103-26210 · 19103-26211 · 19103-33013 |
| 19105 | Speed governor sub-assembly | 19105-13010 · 19105-13011 · 19105-13021 · 19105-13040 · 19105-13070 · 19105-13140 · 19105-13150 · 19105-13210 · 19105-18020 · 19105-24100 · 19105-27040 · 19105-27050 · 19105-88262 · 19105-88263 |
| 19105A | Thrust washer (for governor shaft) | 90099-01385 · 90099-01386 · 90099-01387 · 90099-01412 · 90099-02093 |
| 19105B | Thrust Washer No. 2 (for governor shaft) | 90093-31202 · 90093-31204 |
| 19106 | Distributor cam sub-assembly | 19106-33021 · 19106-38011 · 19106-40021 |
| 19107A | Distributor housing O-ring | 90099-14020 · 96710-04030 |
| 19114 | Waterproof cover (for distributor) | 19114-24030 · 19114-25011 |
| 19115 | Distributor cover center piece | 19115-50010 |
| 19117 | Distributor cover spring A | 19117-24080 · 19117-30030 · 19117-33011 |
| 19118 | Distributor cover spring B | 19117-24080 · 19118-30030 · 19118-33011 |
| 19121 | dust cover | 19121-10010 · 19121-15021 · 19121-27020 · 19121-33011 · 19121-38030 · 19121-38040 · 19121-38210 · 19121-88260 · 19121-88261 · 19121-88300 |
| 19122 | Distributor fixing plate | 19122-13070 · 19122-15010 · 19122-26210 · 19122-26211 · 19122-29021 · 19122-33013 · 19122-45070 · 19122-88262 · 19122-88263 |
| 19122A | Snap ring (for distributor fixing plate) | 90099-07081 |
| 19123 | Distributor breaker board | 19123-41011 |
| 19125 | Spring (for distributor fixing plate) | 19125-30010 |
| 19125A | Distributor fixing plate steel ball | 90099-12003 |
| 19127 | Dust seal | 19127-15010 · 19127-15021 · 19127-88220 · 19127-88251 |
| 19133 | Distributor capacitor | 90099-52059 · 90099-52060 |
| 19135 | fixed plate | 19135-24080 |
| 19137 | Shock absorber spring sub-assembly | 19137-33012 |
| 19144 | Distributor breaker lead | 19144-34180 |
| 19145 | Distributor contacts | 19145-26060 |
| 19151 | governor shaft | 19151-22031 · 19151-24081 · 19151-25011 · 19151-27050 · 19151-88260 · 19151-88263 |
| 19152 | Speed regulator weight | 19152-43060 · 19152-44170 · 19152-45060 · 19152-63010 · 19152-87104 |
| 19152A | Snap ring (for governor weight) | 90099-07104 · 90099-07109 · 90099-07122 |
| 19153 | A governor spring | 19153-13010 · 19153-13011 · 19153-13021 · 19153-13040 · 19153-13070 · 19153-13140 · 19153-13150 · 19153-13210 · 19153-15040 · 19153-15080 · 19153-18020 · 19153-24100 · 19153-27040 · 19153-27050 · 19153-88262 · 19153-88263 |
| 19154 | B governor spring | 19153-88264 · 19154-13010 · 19154-13011 · 19154-13021 · 19154-13040 · 19154-13070 · 19154-13140 · 19154-13150 · 19154-13210 · 19154-15040 · 19154-15080 · 19154-18020 · 19154-24100 · 19154-27040 · 19154-27050 · 19154-88262 |
| 19155 | Distributor spiral gear | 19195-13060 · 19195-15021 · 19195-24020 · 19195-24081 · 19195-25011 · 19195-88220 |
| 19169 | Cam grease stop | 19169-32010 · 19169-63011 |
| 19181 | Distributor signal distributor | 19181-13011 · 19181-13020 · 19181-15040 · 19181-15080 · 19181-24160 · 19181-26290 · 19181-27050 · 19181-28040 · 19181-88253 · 19181-88260 · 19181-88262 |
| 19182 | Distributor drive shaft | 19182-88260 |
| 19201 | igniter | 89620-10070 · 89620-12210 · 89620-14220 |
| 19220 | Distributor vacuum advance device assembly | 19220-13010 · 19220-13011 · 19220-13140 · 19220-13150 · 19220-13200 · 19220-13210 · 19220-13220 · 19220-15021 · 19220-15080 · 19220-18020 · 19220-18021 · 19220-24101 · 19220-27040 · 19220-27041 · 19220-27060 · 19220-88262 · 19220-88263 |
| 19220A | Snap ring (for distributor vacuum advance device) | 90099-07104 · 90099-07109 |
| 19225 | rubber cap | 19225-25070 · 19225-38011 · 19225-41140 |
| 19231 | Distributor terminals | 19132-36020 · 19231-38011 · 19231-45020 |
| 19242 | Cable clip | 19242-13010 · 19242-13150 · 19242-26231 · 19242-28060 |
| 19250 | Signal generator assembly | 19250-13010 · 19250-13020 · 19250-15021 · 19250-15080 · 19250-26260 · 19250-28030 · 19250-28060 · 19250-88262 · 19250-88263 |
| 19905 | Distributor clip sub-assembly | 19955-24010 |
