Toyota COROLLA Crankshaft & Piston — Figure 1301

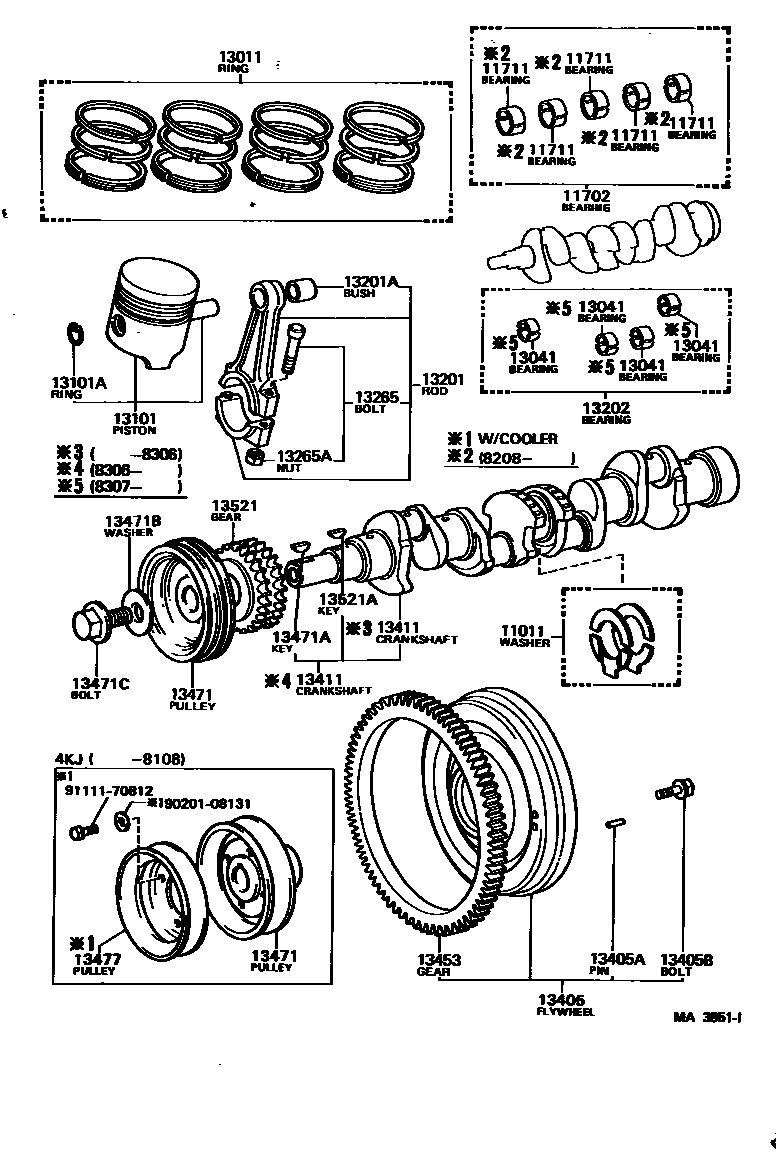

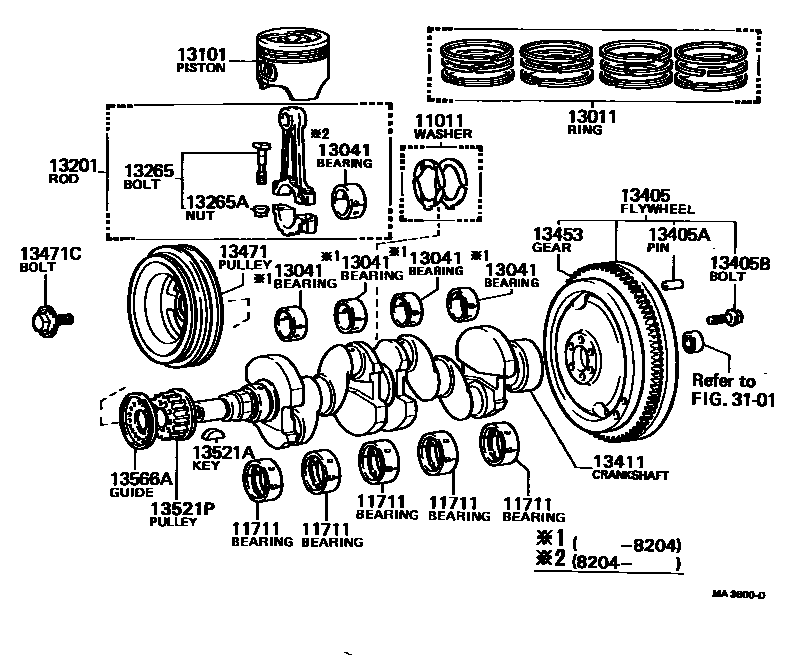

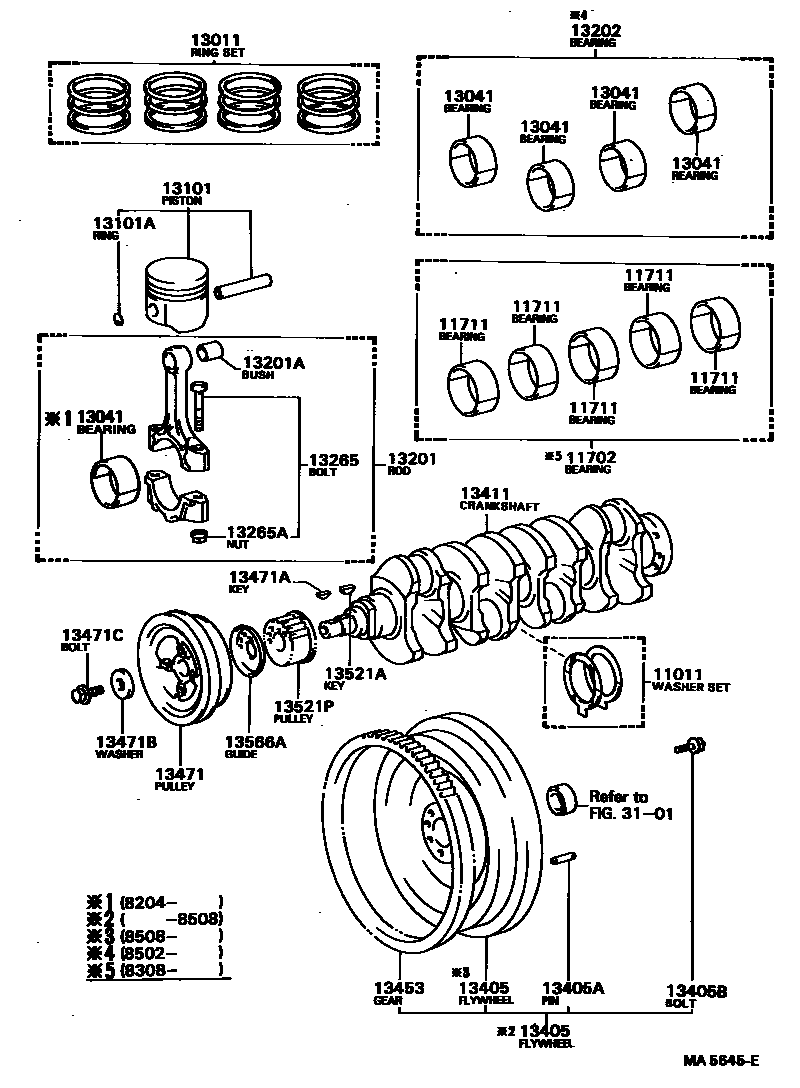

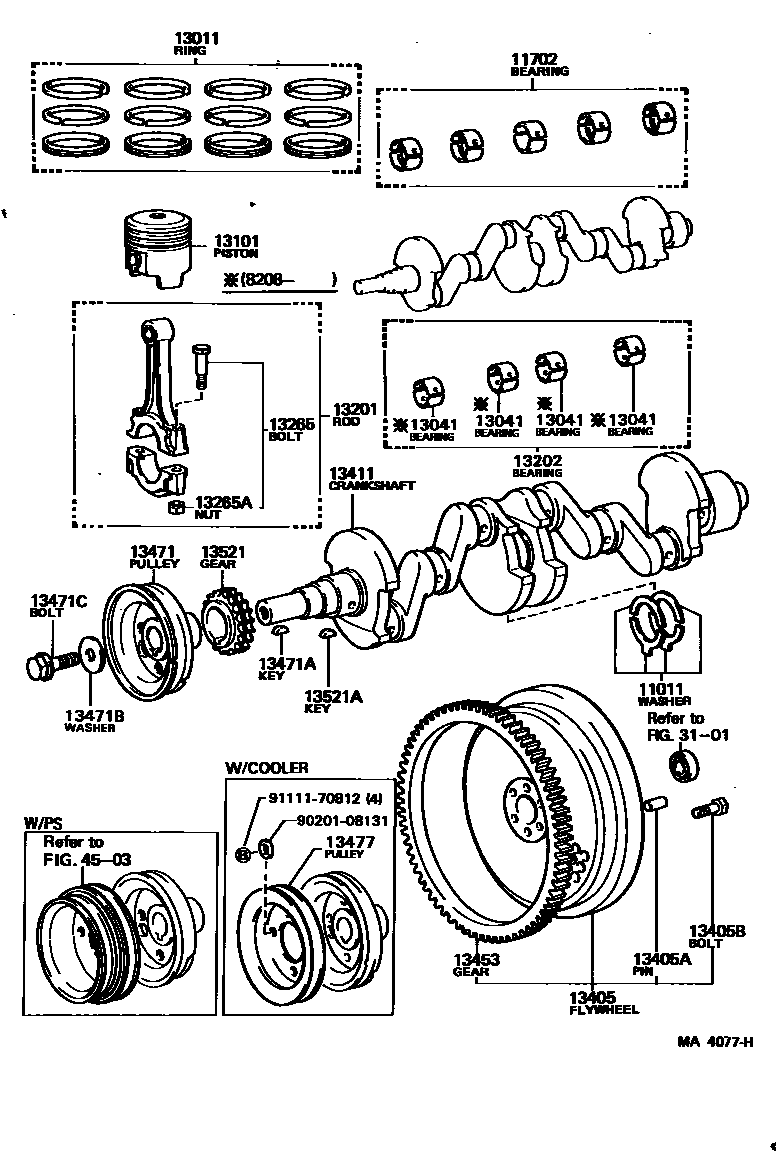

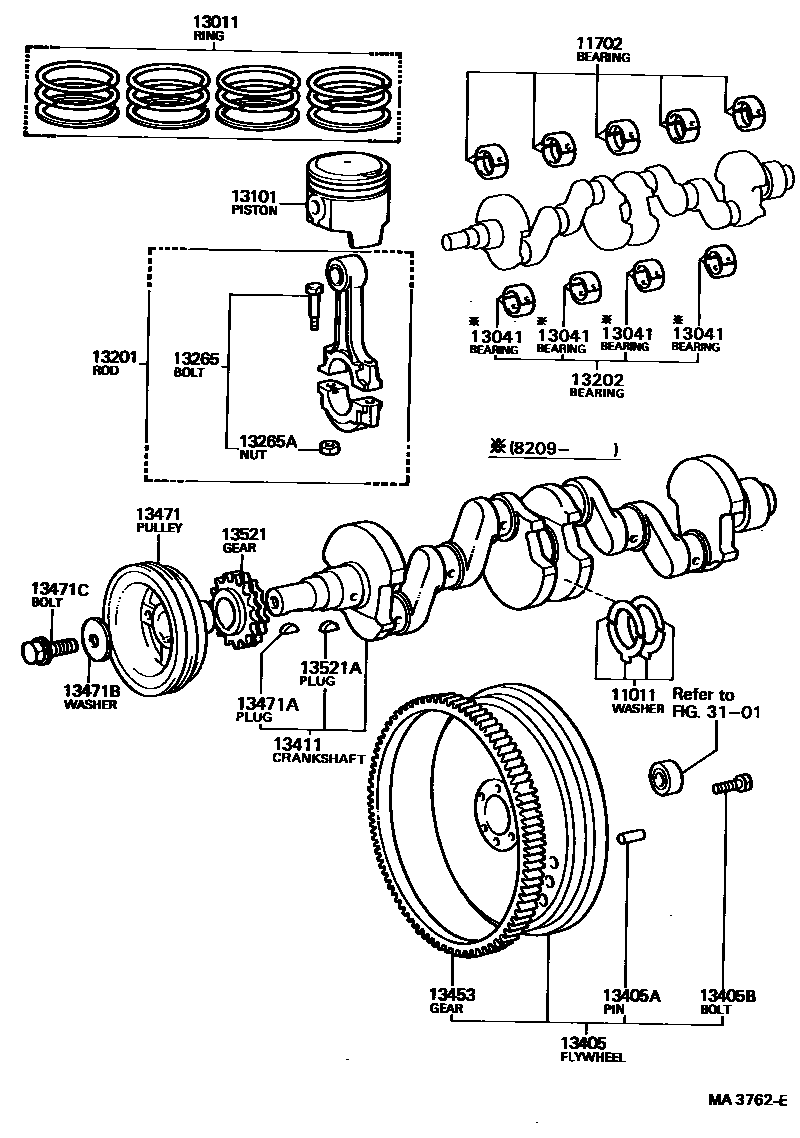

Toyota COROLLA EPC diagram 1301, Crankshaft & Piston, with 5 images and 24 PNC and OE references.
PNC and OE references
| PNC | Part name | OE numbers |
|---|---|---|
| 11011 | Crankshaft thrust washer assembly | 11011-15010 · 11011-22010 · 11011-22011 · 11011-25010 · 11011-64010 · 11012-22010 · 11012-22011 · 11012-25010 · 11012-64010 · 11013-22010 · 11013-22011 · 11013-25010 · 11013-64010 |
| 11702 | crankshaft bearing assembly | 11702-22020 · 11702-25013 · 11702-88261 · 11703-22020 · 11703-25013 · 11703-88261 · 11704-13010 · 11704-13011 · 11704-22020 · 11704-25013 · 11704-64030 · 11704-64050 · 11704-88261 · 11705-13010 · 11705-13011 · 11705-22020 · 11705-25013 · 11705-88261 |
| 13011 | Piston ring assembly | 13011-13010 · 13011-13040 · 13011-13090 · 13011-15010 · 13011-24011 · 13011-24012 · 13011-28030 · 13011-28031 · 13011-64020 · 13011-64130 · 13011-88262 · 13013-13010 · 13013-13040 · 13013-13090 · 13013-15010 · 13013-24011 · 13013-24012 · 13013-28030 · 13013-28031 · 13013-64020 · 13013-64130 · 13013-88262 · 13014-13010 · 13014-15010 · 13014-24011 · 13014-24012 · 13014-28030 · 13014-28031 · 13014-88262 · 13015-13010 · 13015-15010 · 13015-24011 · 13015-24012 · 13015-28030 · 13015-28031 · 13015-88262 |
| 13101 | Piston sub-assembly with pin | 13101-13020 · 13101-13021 · 13101-13022 · 13101-13030 · 13101-15020 · 13101-18010 · 13101-24011 · 13101-27030 · 13101-27040 · 13101-64010 · 13101-64050 · 13101-64100 · 13101-88261 · 13101-88262 · 13103-13020 · 13103-13021 · 13103-13022 · 13103-13030 · 13103-15020 · 13103-18010 · 13103-24010 · 13103-27050 · 13103-27060 · 13103-64010 · 13103-64050 · 13103-64100 · 13103-88261 · 13103-88262 · 13104-13020 · 13104-13021 · 13104-13022 · 13104-15020 · 13104-18010 · 13104-24010 · 13104-27050 · 13104-27060 · 13104-88261 · 13104-88262 · 13105-13020 · 13105-13021 · 13105-13022 · 13105-15020 · 13105-18010 · 13105-24010 · 13105-27050 · 13105-27060 · 13105-88261 · 13105-88262 |
| 13101A | Bore snap ring (for piston pin) | 90521-21088 · 90521-29003 |
| 13201 | Connecting rod sub-assembly | 13201-13010 · 13201-15010 · 13201-19015 · 13201-25010 · 13201-64010 · 13201-69025 · 13201-69035 · 13201-69036 · 13201-69065 · 13201-71011 |
| 13201A | Bushing (for connecting rod small end) | 90999-73070 · 90999-73091 · 90999-73101 · 90999-73102 |
| 13202 | Connecting rod bearing assembly | 13202-13010 · 13202-25010 · 13202-88261 · 13203-13010 · 13203-25010 · 13203-88261 · 13203-88280 · 13204-13010 · 13204-13040 · 13204-18010 · 13204-18011 · 13204-25010 · 13204-64031 · 13204-64050 · 13204-88261 · 13204-88280 · 13205-13010 · 13205-13040 · 13205-18010 · 13205-18011 · 13205-25010 · 13205-88261 · 13205-88280 · 13206-13010 · 13206-13040 |
| 13265 | Connecting rod bolts | 13265-19015 · 13265-29015 · 13265-29025 · 13265-49015 · 13265-70010 |
| 13265A | Hexagonal nut (for connecting rod bolts) | 90170-09001 · 90170-09195 · 90179-08014 · 90179-10042 |
| 13405 | Flywheel sub-assembly | 13405-19035 · 13405-19065 · 13405-19085 · 13405-19155 · 13405-29067 · 13405-64012 · 13405-69046 · 13405-69047 |
| 13405A | Direct sales (for flywheel) | 90250-08054 · 90250-08120 |
| 13405B | Flywheel fixing bolt | 90105-10042 · 90105-10045 · 90913-01005 |
| 13411 | crankshaft | 13411-13010 · 13411-13900 · 13411-15010 · 13411-15011 · 13411-15021 · 13411-15030 · 13411-25012 · 13411-26900 · 13411-27904 · 13411-28010 · 13411-64010 · 13411-64011 · 13411-64900 |
| 13453 | flywheel ring gear | 13453-10010 · 13453-20010 · 13453-64010 · 13453-64011 |
| 13471 | crankshaft pulley | 13407-13010 · 13407-13011 · 13407-15010 · 13407-15011 · 13407-15012 · 13407-15013 · 13408-64011 · 13408-64012 · 13408-64040 · 13470-13010 · 13470-13011 · 13471-13020 · 13471-13040 · 13471-15020 · 13471-18010 · 13471-25021 |
| 13471A | Crankshaft key (for crankshaft pulley assembly) | 90280-05010 · 95161-10519 · 95161-20516 |
| 13471B | Flat Washer (for crankshaft pulley assembly) | 90119-14005 · 90201-14007 · 90209-13003 |
| 13471C | Bolt (for crankshaft pulley assembly) | 90105-12001 · 90105-12012 · 90105-12050 · 90105-12051 · 91511-61435 |
| 13477 | No. 2 crankshaft pulley | 13477-18011 · 88358-16010 |
| 13521 | Crankshaft timing gear or sprocket | 13521-13020 · 13521-13030 · 13521-22010 · 13521-33010 |
| 13521A | Key (for crankshaft timing gear) | 90280-05010 · 95161-10519 · 95161-20622 |
| 13521P | crankshaft timing pulley | 13521-15010 · 13521-64010 |
| 13566A | timing belt guide | 13566-15010 · 13566-64010 |
