Toyota COROLLA Engine Mounting — Figure 1107

Toyota COROLLA EPC diagram 1107, Engine Mounting, with 6 images and 8 PNC and OE references.

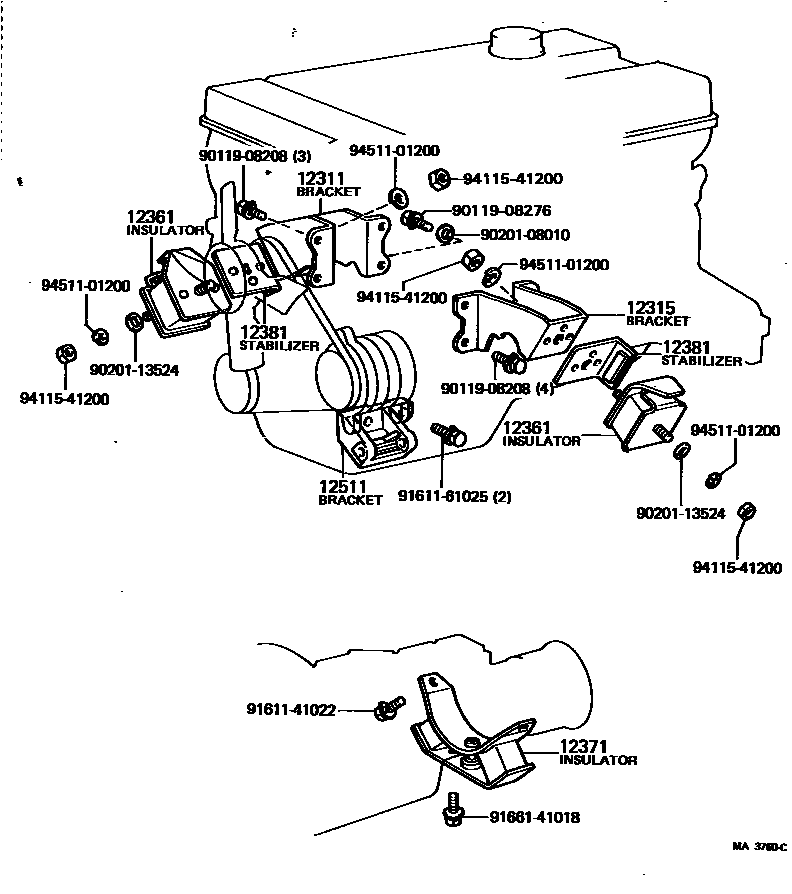

Toyota COROLLA Engine Mounting EPC diagram — MA3760C
Engine Mounting — MA3760C (197903 – 198304)

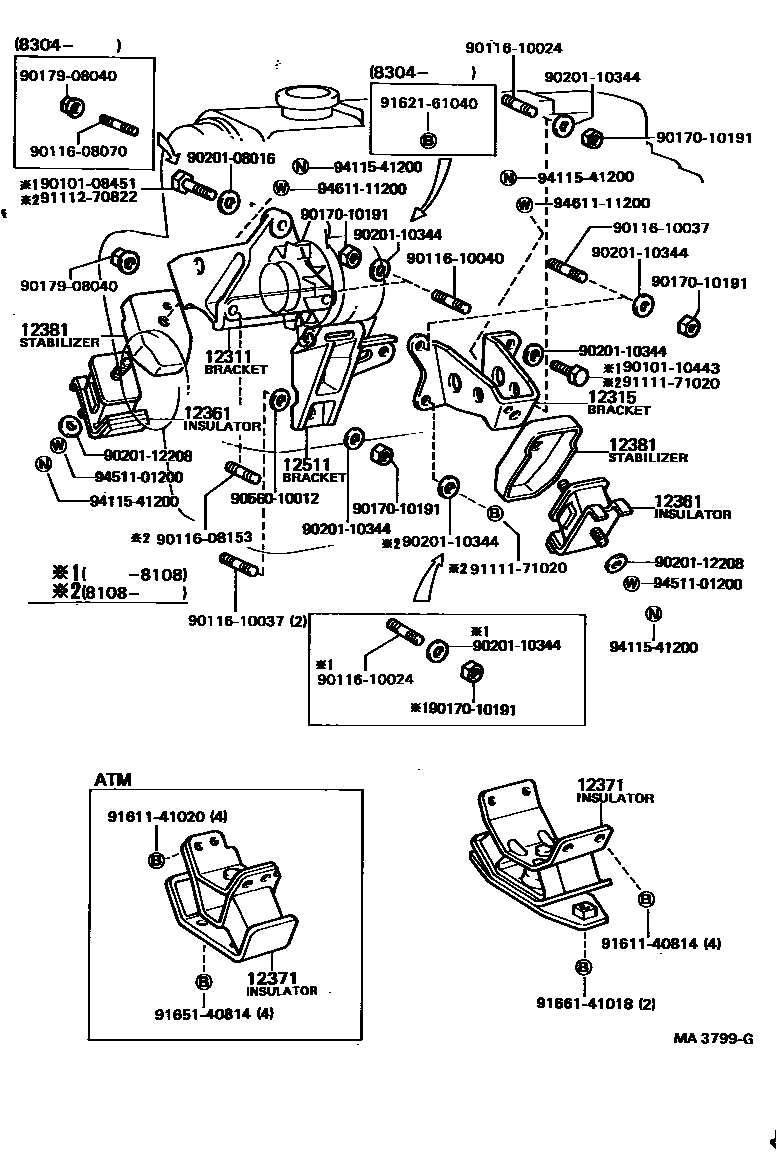

Toyota COROLLA Engine Mounting EPC diagram — MA3799G
Engine Mounting — MA3799G (197903 – 198304)

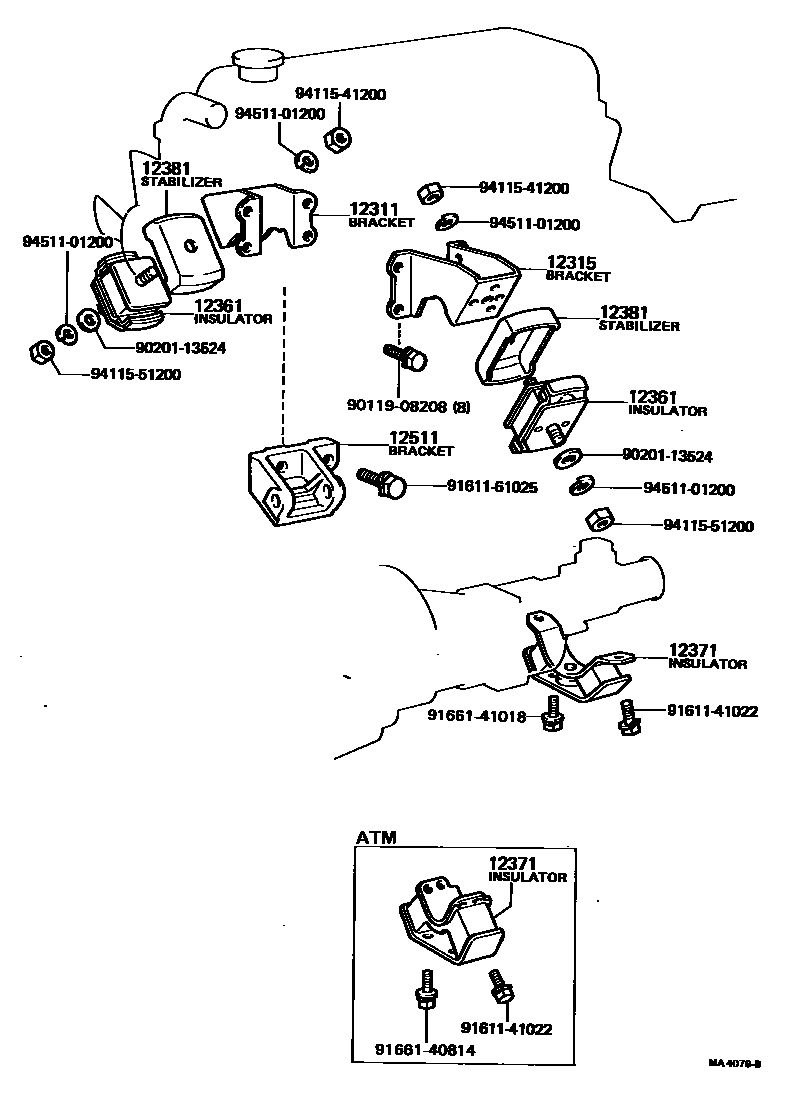

Toyota COROLLA Engine Mounting EPC diagram — MA4076B
Engine Mounting — MA4076B (197908 – 198308)

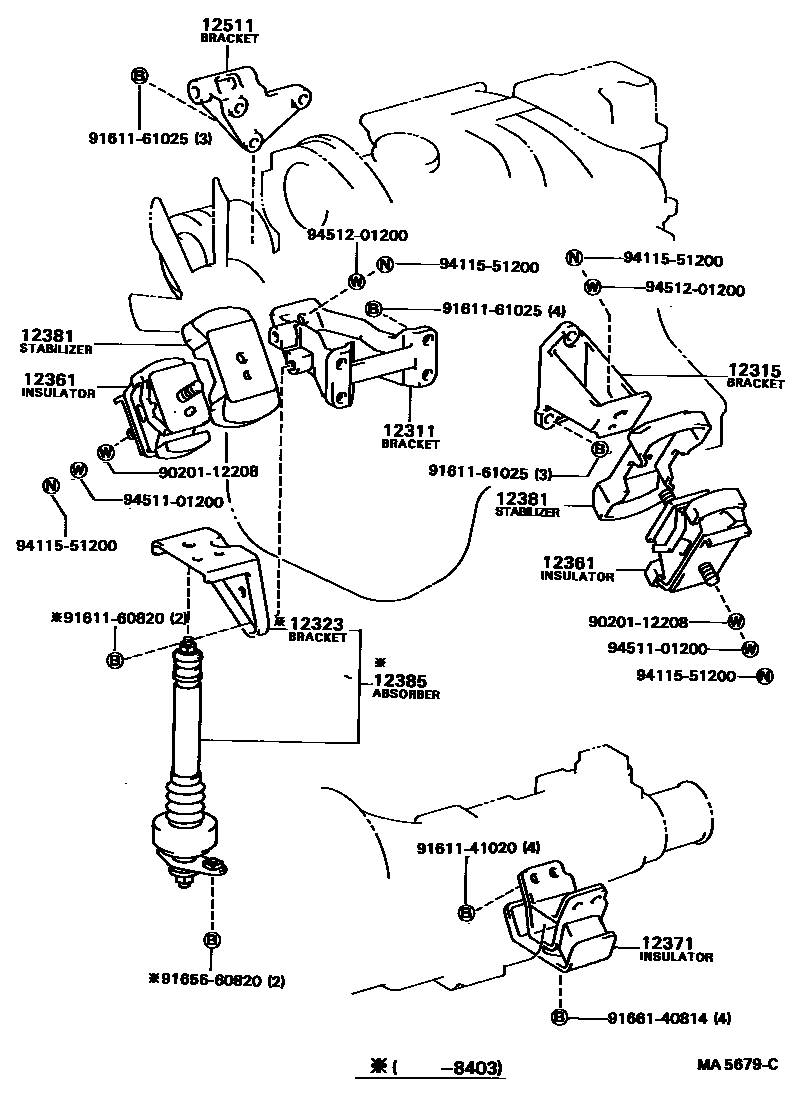

Toyota COROLLA Engine Mounting EPC diagram — MA5679C
Engine Mounting — MA5679C (198202 – 999999)

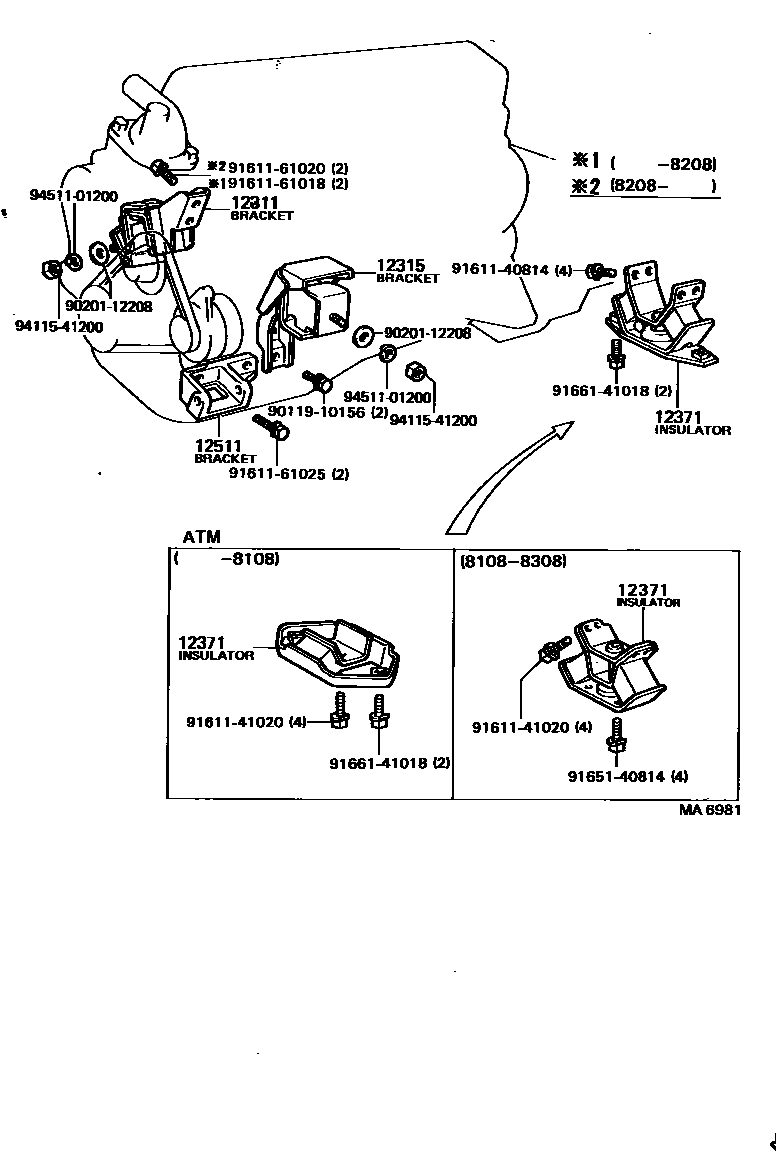

Toyota COROLLA Engine Mounting EPC diagram — MA6981
Engine Mounting — MA6981 (197903 – 999999)

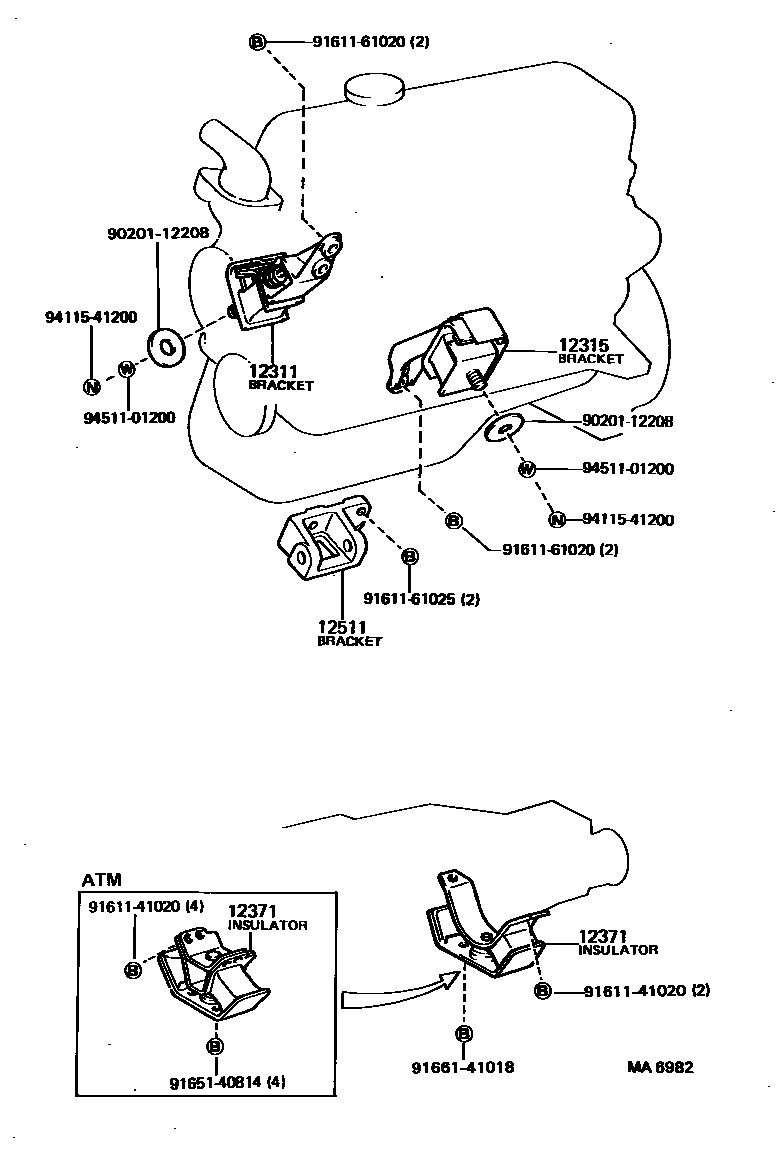

Toyota COROLLA Engine Mounting EPC diagram — MA6982
Engine Mounting — MA6982 (198308 – 999999)

PNC and OE references

PNCPart nameOE numbers
12311Engine Mounting Bracket No. 1, Front RH12301-13020 · 12301-13090 · 12311-15020 · 12311-15021 · 12311-25050 · 12311-25051 · 12311-25060 · 12311-26060 · 12311-64010
12315Engine No. 1 left front suspension bracket12302-12013 · 12302-13042 · 12302-13043 · 12302-13070 · 12302-13091 · 12312-25040 · 12312-25041 · 12312-25050 · 12312-25060 · 12315-15020 · 12315-64010
12323Engine mount shock absorber bracket12323-64020
12361Engine front mounting vibration isolation pad12361-15040 · 12361-18010 · 12361-18020 · 12361-25014 · 12361-64021 · 12361-64022
12371Engine No. 1 rear mount vibration isolation pad12371-13010 · 12371-13030 · 12371-13060 · 12371-33010 · 12371-34020 · 12371-34030
12381engine mount stabilizer bar12381-15010 · 12381-15040 · 12381-18010 · 12381-18020 · 12381-18030 · 12381-18040 · 12381-25010 · 12381-64010
12385Engine No. 1 mount shock absorber12307-64010
12511No. 1 generator bracket12511-15011 · 12511-24011 · 12511-25010 · 12511-64011
