Toyota COROLLA 前翼子板挡泥板和前围板 — Figure 5304

Toyota COROLLA EPC diagram 5304, 前翼子板挡泥板和前围板, with 3 images and 47 PNC and OE references.

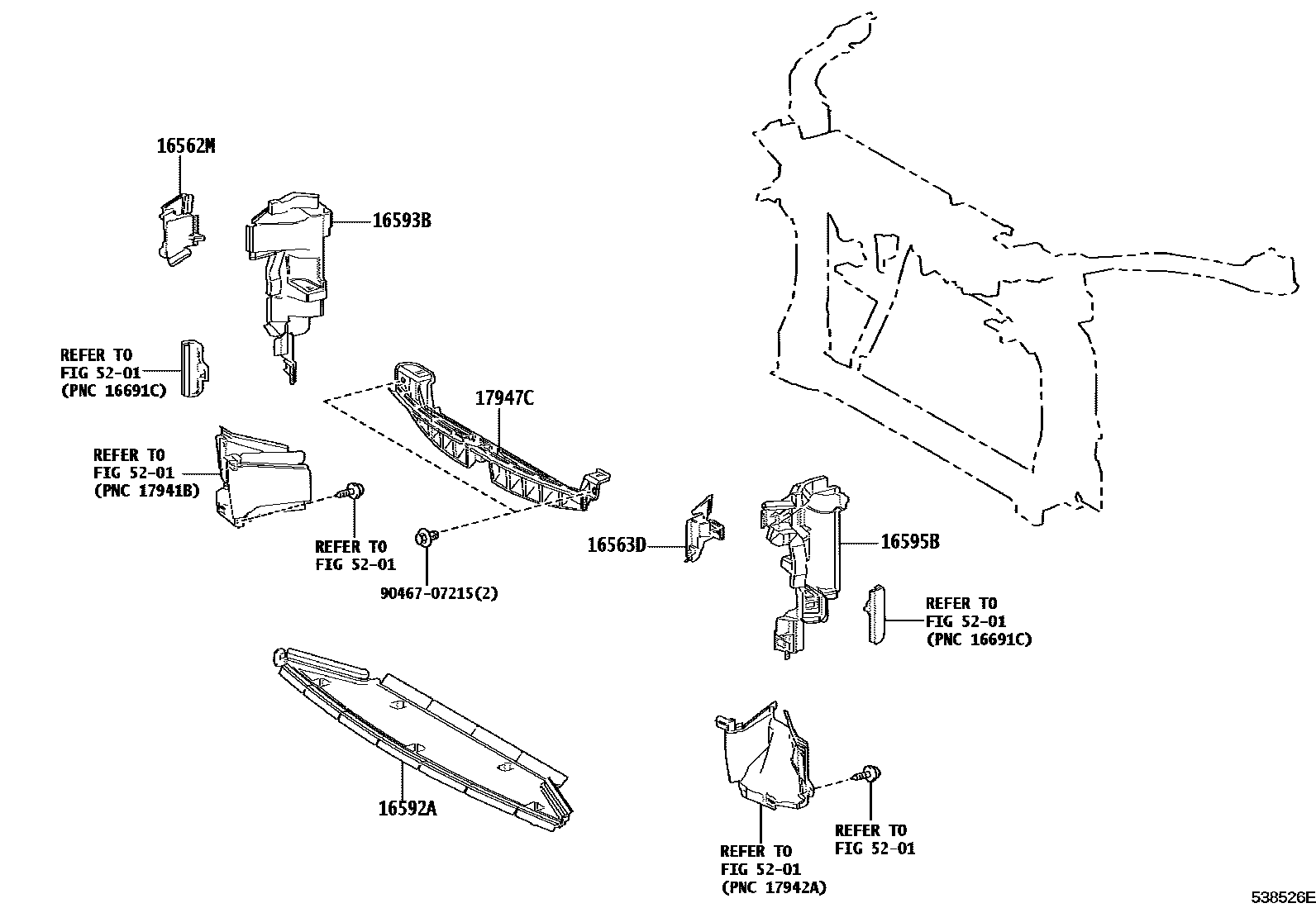

Toyota COROLLA 前翼子板挡泥板和前围板 EPC diagram — 538526E
前翼子板挡泥板和前围板 — 538526E (202212 – 999999)

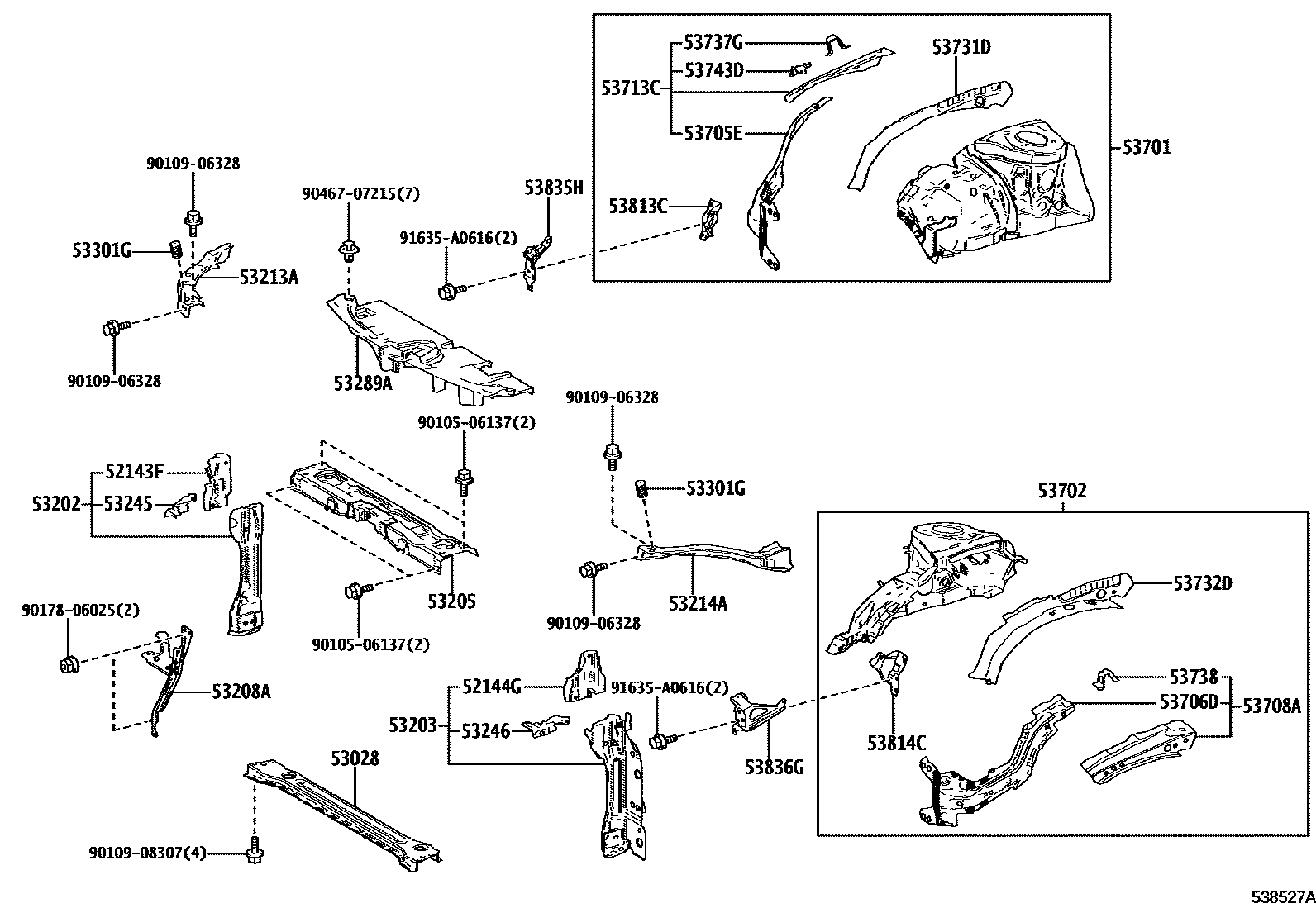

Toyota COROLLA 前翼子板挡泥板和前围板 EPC diagram — 538527A
前翼子板挡泥板和前围板 — 538527A (202212 – 999999)

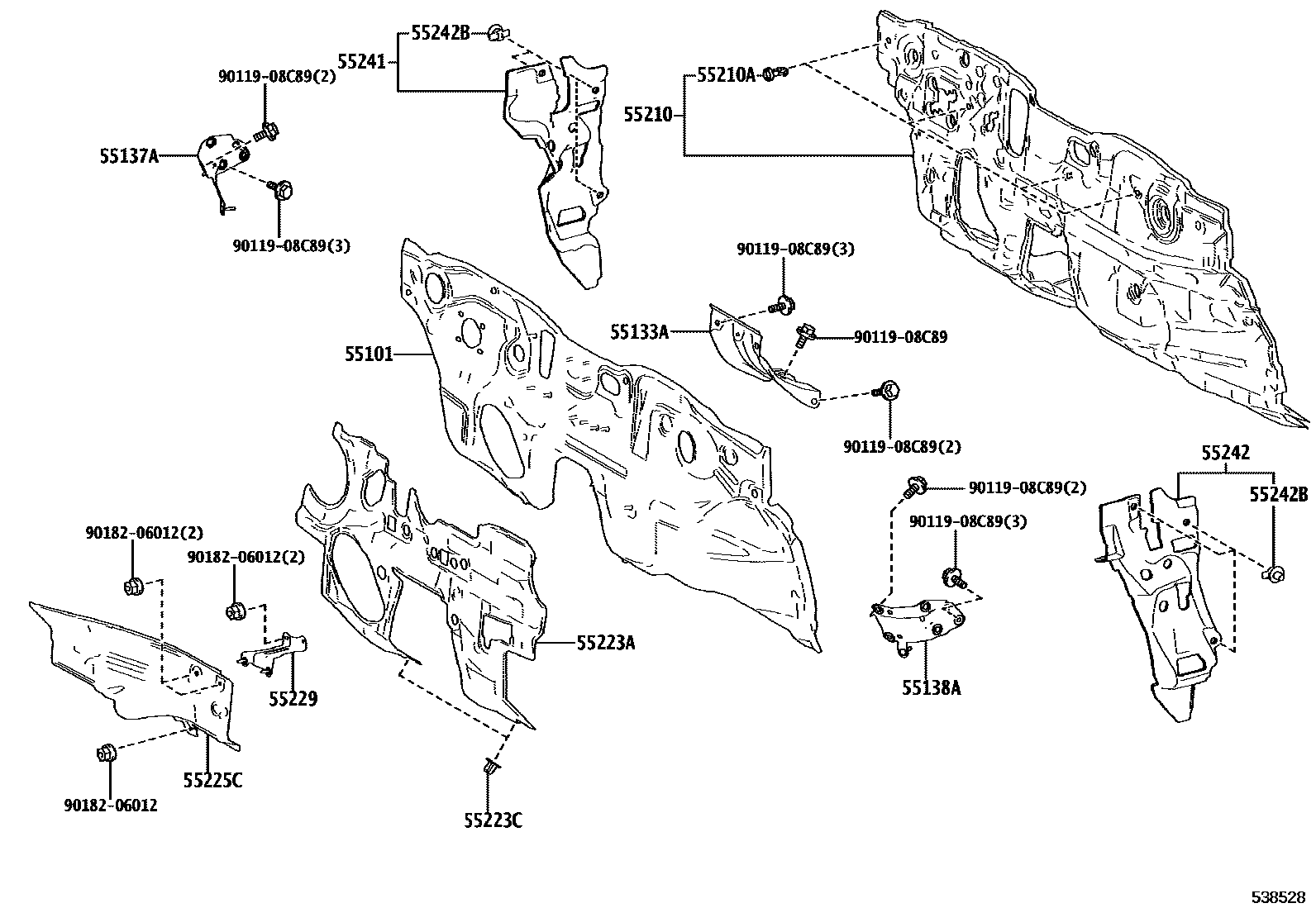

Toyota COROLLA 前翼子板挡泥板和前围板 EPC diagram — 538528
前翼子板挡泥板和前围板 — 538528 (202212 – 999999)

PNC and OE references

PNCPart nameOE numbers
16562MToyota part16562-18030
16563DToyota part16563-18010
16592AToyota part16592-18030
16593BToyota part16593-18030
16595BToyota part16595-18030
17947CToyota part17947-18010
52143FFront bumper right side bracket52143-47030
52144GFront bumper left bracket52144-47050
53028Radiator lower bracket sub-assembly53028-12060
53202Radiator right side bracket sub-assembly53202-12900
53203Radiator left bracket sub-assembly53203-12900
53205Radiator upper bracket sub-assembly53205-12360
53208AEngine cover lock bracket sub-assembly53208-12600
53213ARadiator upper right bracket53213-12190
53214ARadiator upper left bracket53214-12150
53245Right headlight bracket53245-12150
53246Left headlight bracket53246-12090
53289ARadiator bracket opening cover53289-12110
53301Gengine cover cushion90541-15037
53701Right front fender fender sub-assembly53701-12A80
53702Left front fender fender sub-assembly53702-12A90
53705EFront fender to front wall right side beam sub-assembly53705-02130
53706DFront fender to front wall left side beam sub-assembly53706-02130
53708AToyota part53708-12100
53713CRight front fender fender front extension53707-12100
53731DRight front fender to cowl side upper beam53731-02170
53732DLeft front fender to cowl side upper beam53732-02170
53737GRight front fender to front wall side sill53737-12140
53738Left front fender to front wall side sill53738-12100
53743DToyota part53743-47020
53813CRight front fender extension53813-47050
53814CLeft front fender extension53814-47030
53835HToyota part53835-12140
53836GToyota part53836-12090
55101Front apron sub-assembly55101-10A11
55133ARight reinforcement (front wall to floor)55133-47010
55137ARight side bracket (front wall to frame)55137-47040
55138ALeft side bracket (front wall to frame)55138-47070
55210Front wall insulation pad assembly55210-12730
55210Aclip90467-11122
55223AFront wall outer heat insulation pad55223-47100
55223Cclip90467-06197
55225CToyota part55225-12040
55229No. 4 heat insulation pad for front wall55229-10020
55241Front panel No. 1 right side silencer55241-12030
55242Front panel No. 1 left side silencer55242-12010
55242BToyota part90467-13079
