Toyota COROLLA 发动机盖和前翼子板 — Figure 5302

Toyota COROLLA EPC diagram 5302, 发动机盖和前翼子板, with 2 images and 36 PNC and OE references.

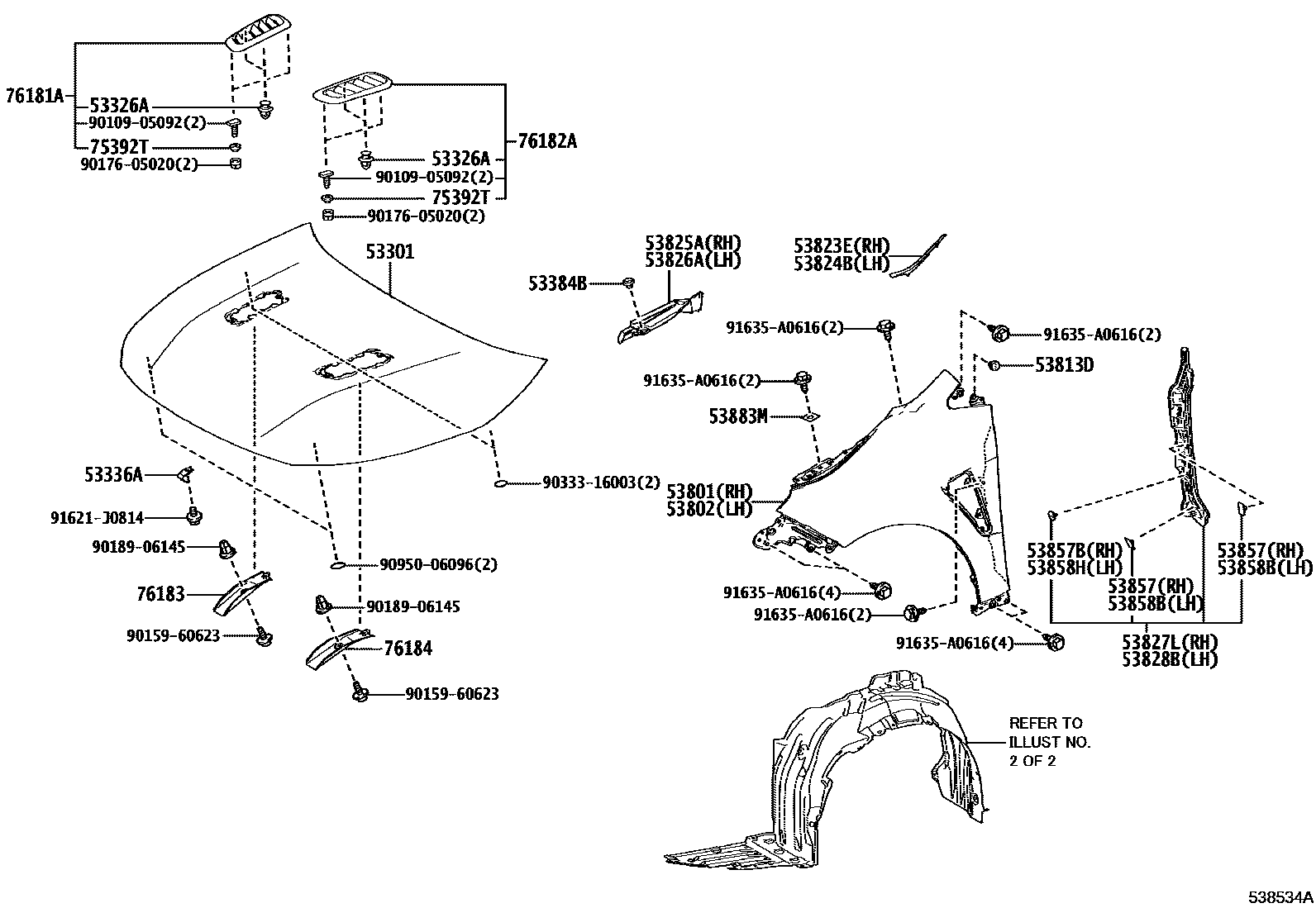

Toyota COROLLA 发动机盖和前翼子板 EPC diagram — 538534A
发动机盖和前翼子板 — 538534A (202212 – 999999)

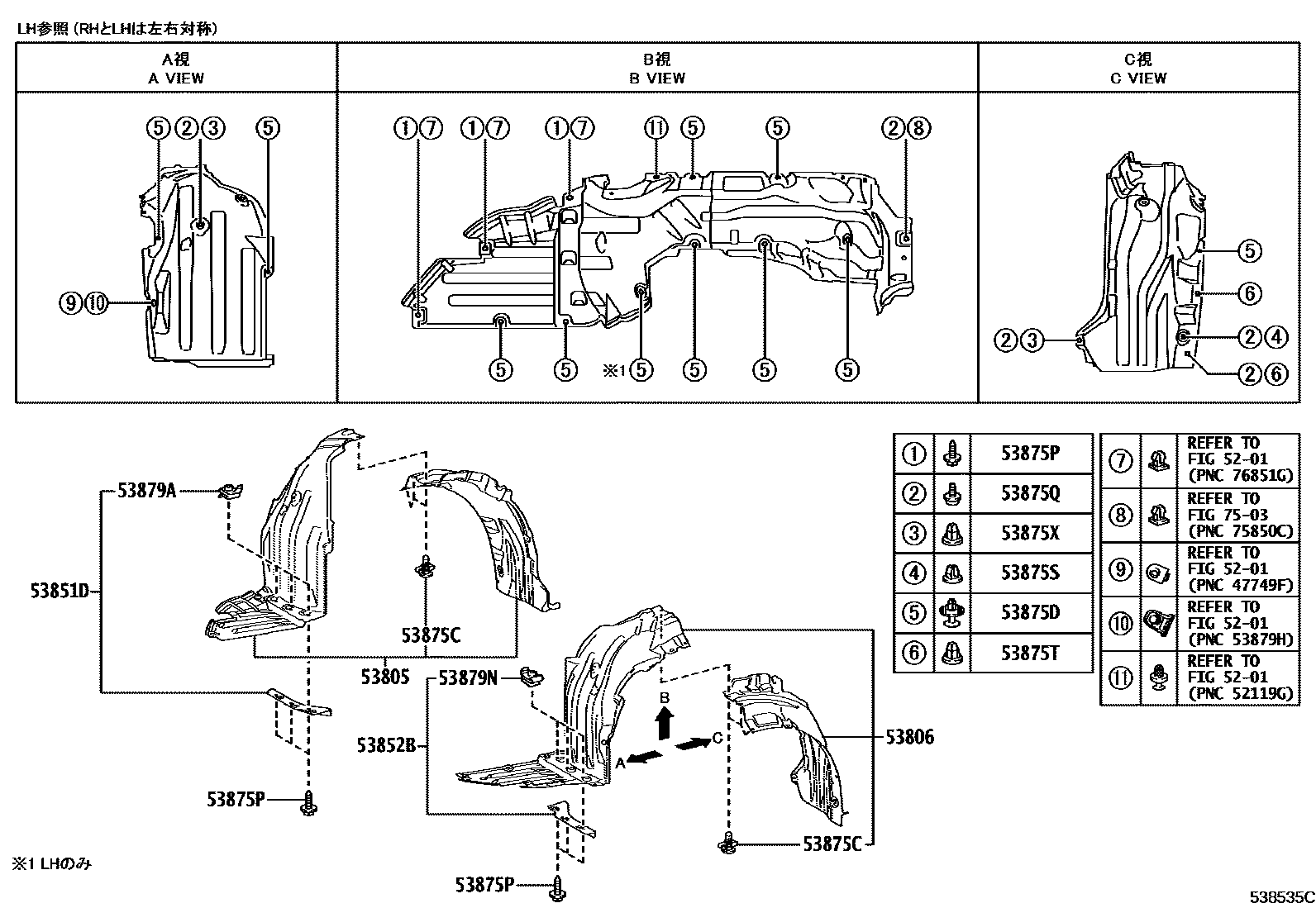

Toyota COROLLA 发动机盖和前翼子板 EPC diagram — 538535C
发动机盖和前翼子板 — 538535C (202212 – 999999)

PNC and OE references

PNCPart nameOE numbers
53301Engine cover sub-assembly53301-12B90
53326AToyota part75867-33030
53336AEngine cover strut bracket53336-12020
53384BEngine cover center cushion53384-78010
53801Right front fender sub-assembly53801-12B40
53802Left front fender sub-assembly53802-12B40
53805Right front fender splash guard sub-assembly53805-12150
53806Left front fender splash guard sub-assembly53806-12150
53813Dfront fender extension53813-47040
53823ENo. 2 right front side panel protector53823-12060
53824BNo. 2 left front side panel protector53824-12050
53825ARight front fender protection piece53825-12100
53826AProtection piece on left front fender53826-12080
53827LRight front fender side panel protector53827-12150
53828BLeft front fender side panel protector53828-12150
53851DRight front fender outer panel pad53851-12190
53852BLeft front fender exterior panel pad53852-12190
53857Right front fender external panel fixing piece53857-12010
53857BRight front fender external panel fixing piece53857-47011
53858BLeft front fender external panel fixing piece53857-12010
53858HToyota part53857-47011
53875CFront fender lining clip90467-05127
53875DToyota part90467-07214
53875PToyota part90159-60477
53875QToyota part90159-60623
53875SToyota part90189-06006
53875TToyota part90189-06145
53875XToyota part90189-06236
53879AFront fender lining fixing parts53879-47020
53879NLeft front fender lining fixing53879-47020
53883Mfront fender seal53882-33060
75392TToyota part75392-50030
76181AToyota part76181-12030
76182AToyota part76182-12030
76183Engine cover bump protector No. 176183-12040
76184No. 2 engine cover bump protector76184-12040
