Toyota COROLLA 暖风和空调系统 - 水管 — Figure 8716

Toyota COROLLA EPC diagram 8716, 暖风和空调系统 - 水管, with 5 images and 4 PNC and OE references.

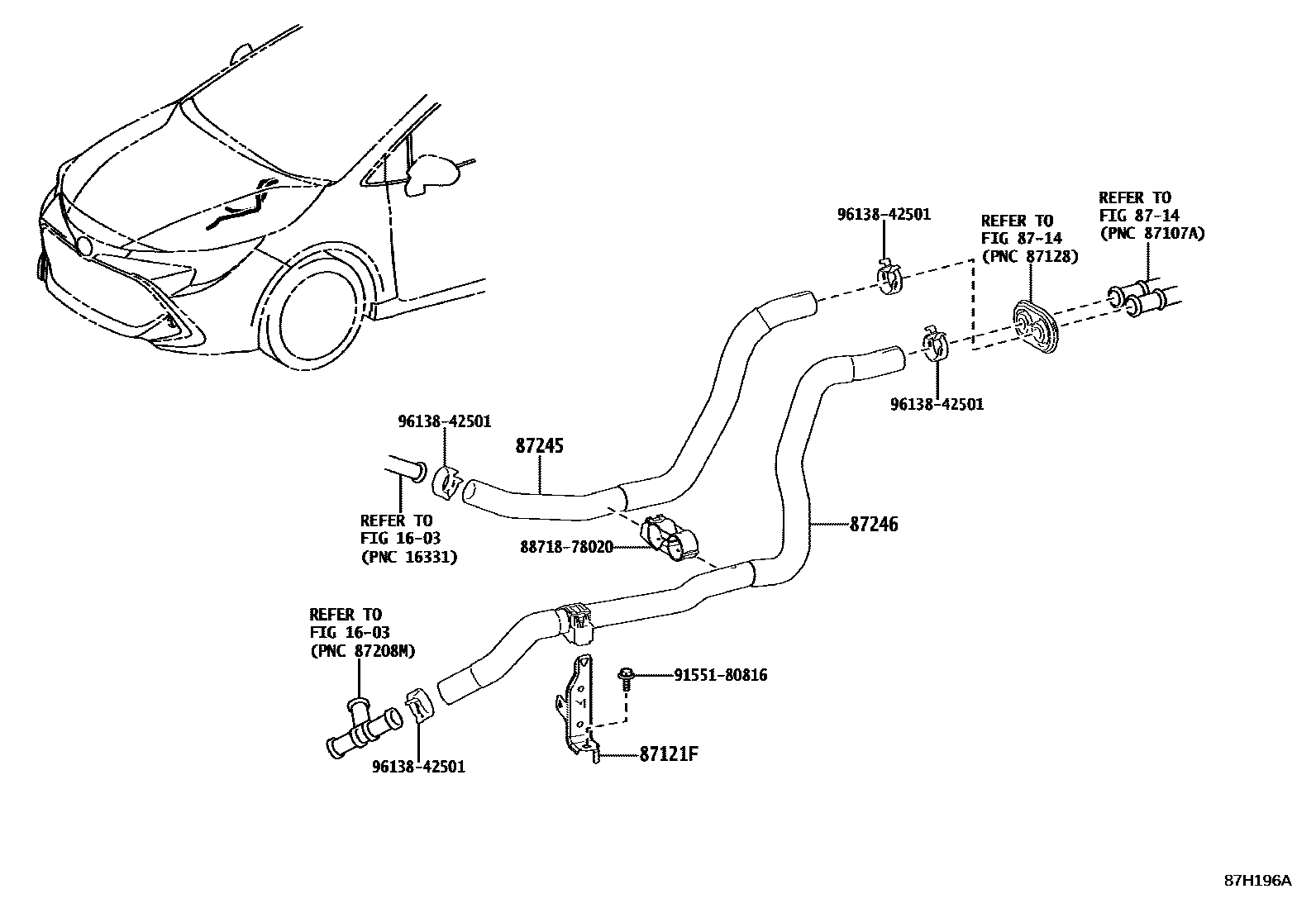

Toyota COROLLA 暖风和空调系统 - 水管 EPC diagram — 87H196A
暖风和空调系统 - 水管 — 87H196A (201808 – 999999)

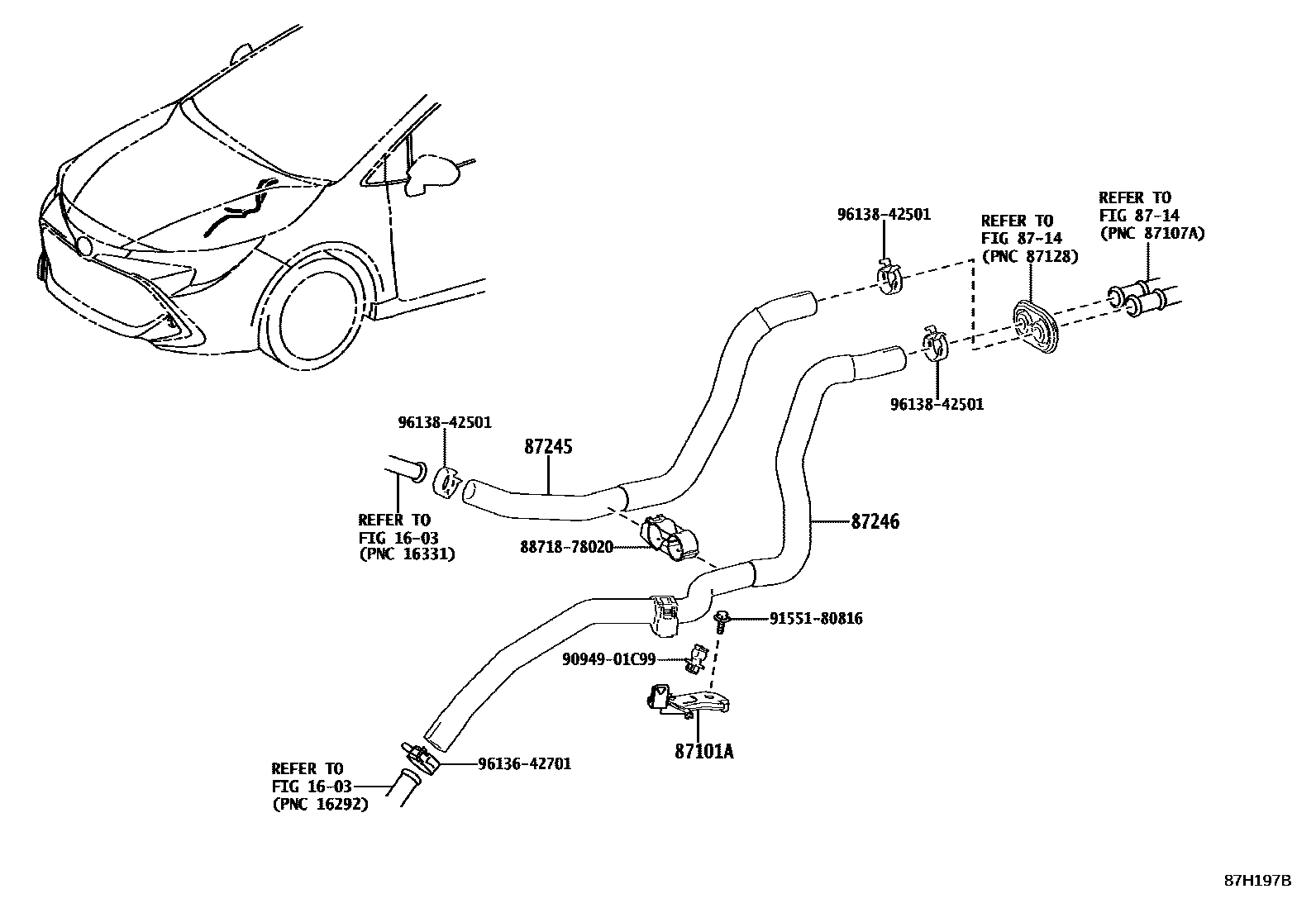

Toyota COROLLA 暖风和空调系统 - 水管 EPC diagram — 87H197B
暖风和空调系统 - 水管 — 87H197B (201806 – 999999)

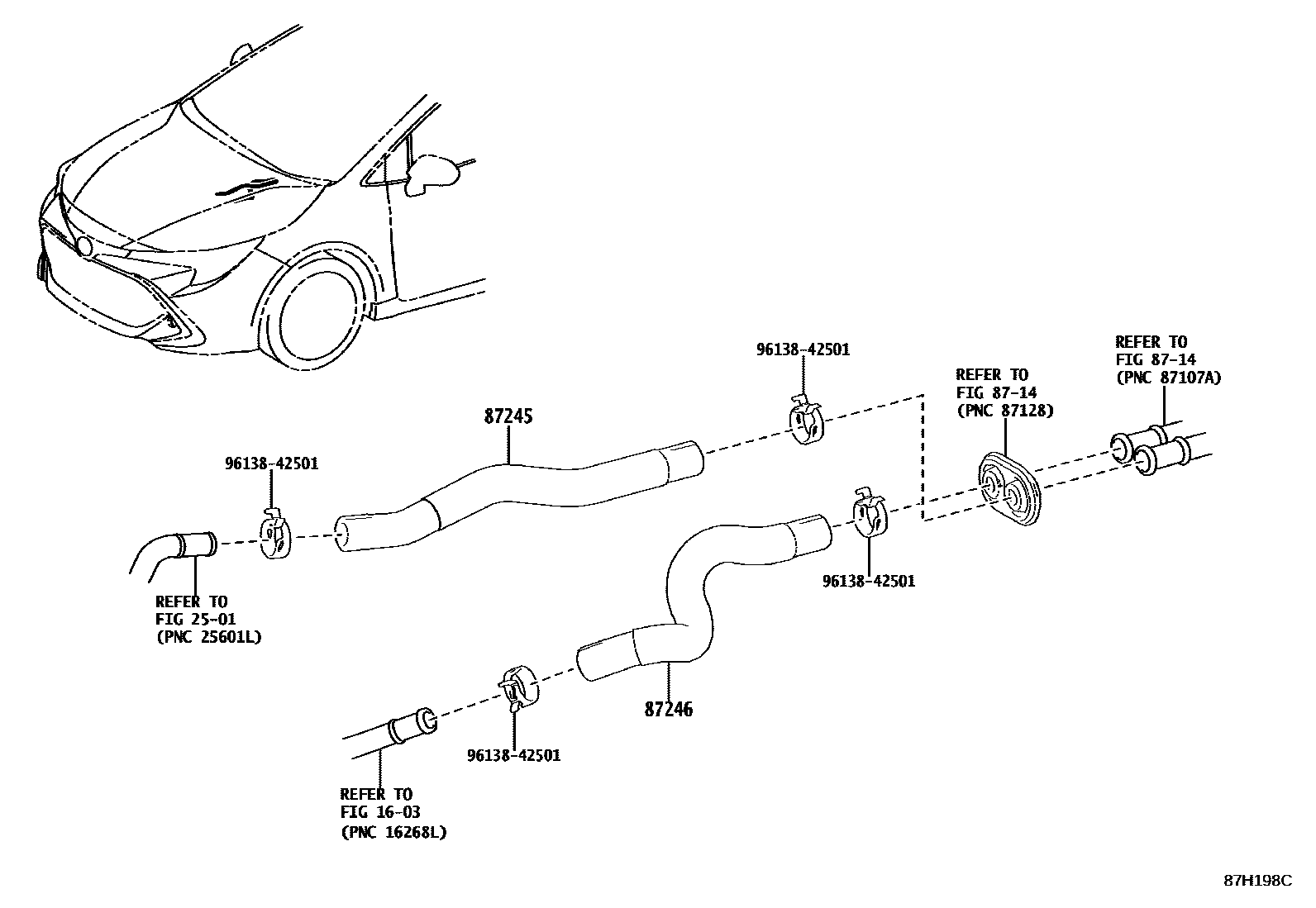

Toyota COROLLA 暖风和空调系统 - 水管 EPC diagram — 87H198C
暖风和空调系统 - 水管 — 87H198C (201806 – 999999)

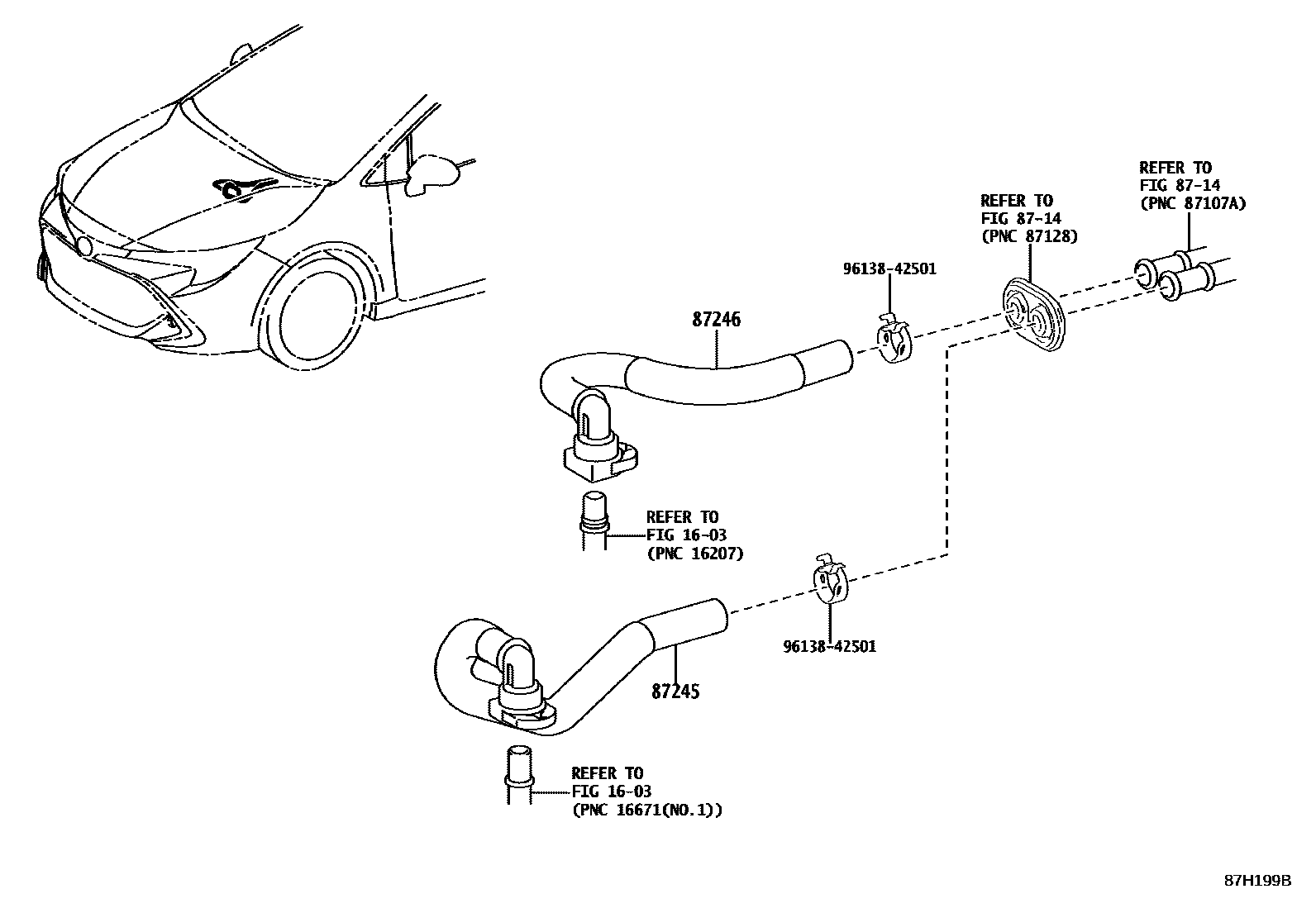

Toyota COROLLA 暖风和空调系统 - 水管 EPC diagram — 87H199B
暖风和空调系统 - 水管 — 87H199B (202210 – 999999)

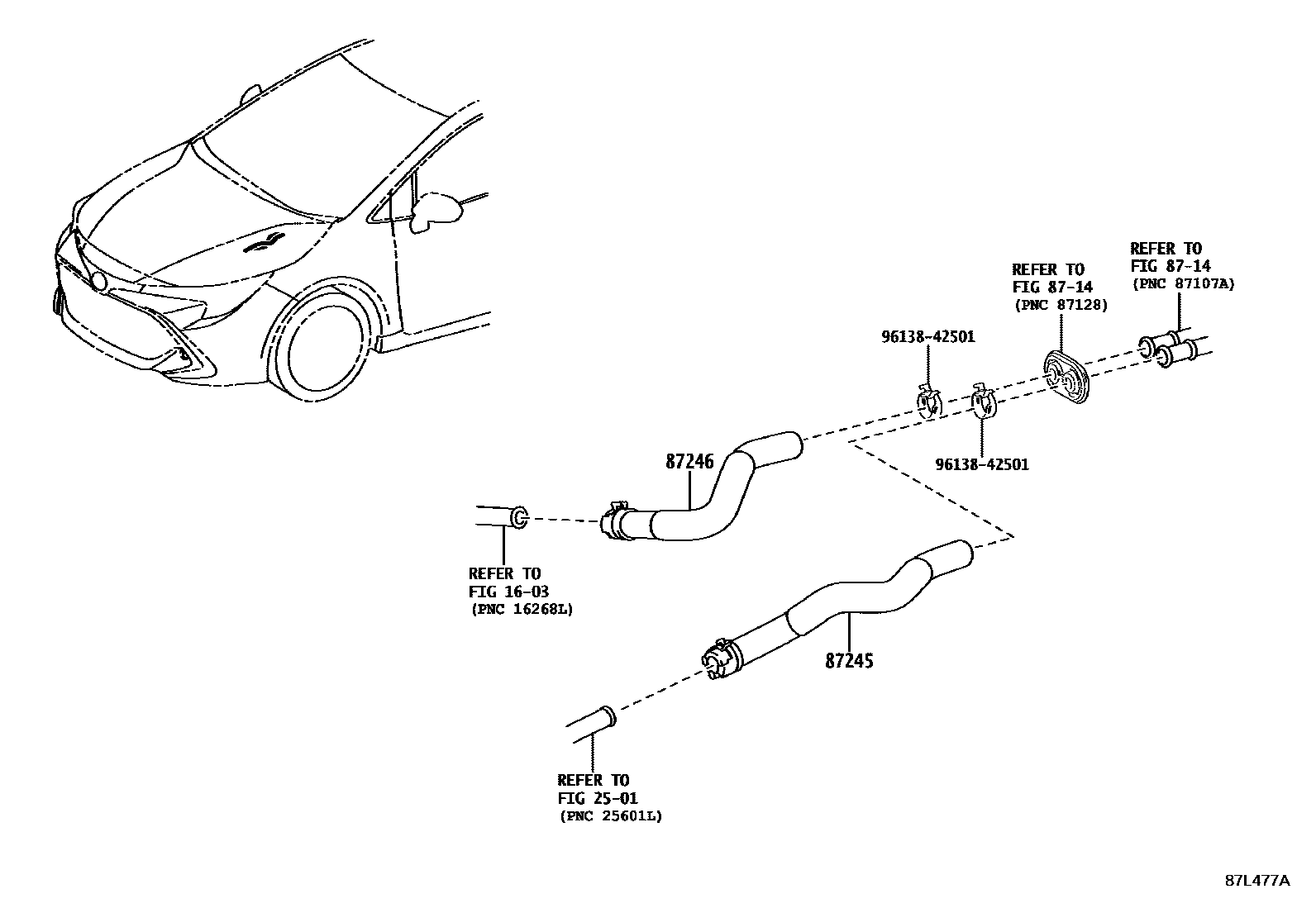

Toyota COROLLA 暖风和空调系统 - 水管 EPC diagram — 87L477A
暖风和空调系统 - 水管 — 87L477A (202210 – 999999)

PNC and OE references

PNCPart nameOE numbers
87101ANo. 1 heater bracket sub-assembly87101-12150
87121Fheater bracket87121-10020
87245Heater water inlet hose87209-12640 · 87209-47010 · 87245-10470 · 87245-47370
87246Heater outlet hose87209-10330 · 87209-10350 · 87209-12710 · 87209-47030 · 87245-47340
