Toyota COROLLA HV逆变器 — Figure 8431

Toyota COROLLA EPC diagram 8431, HV逆变器, with 4 images and 11 PNC and OE references.

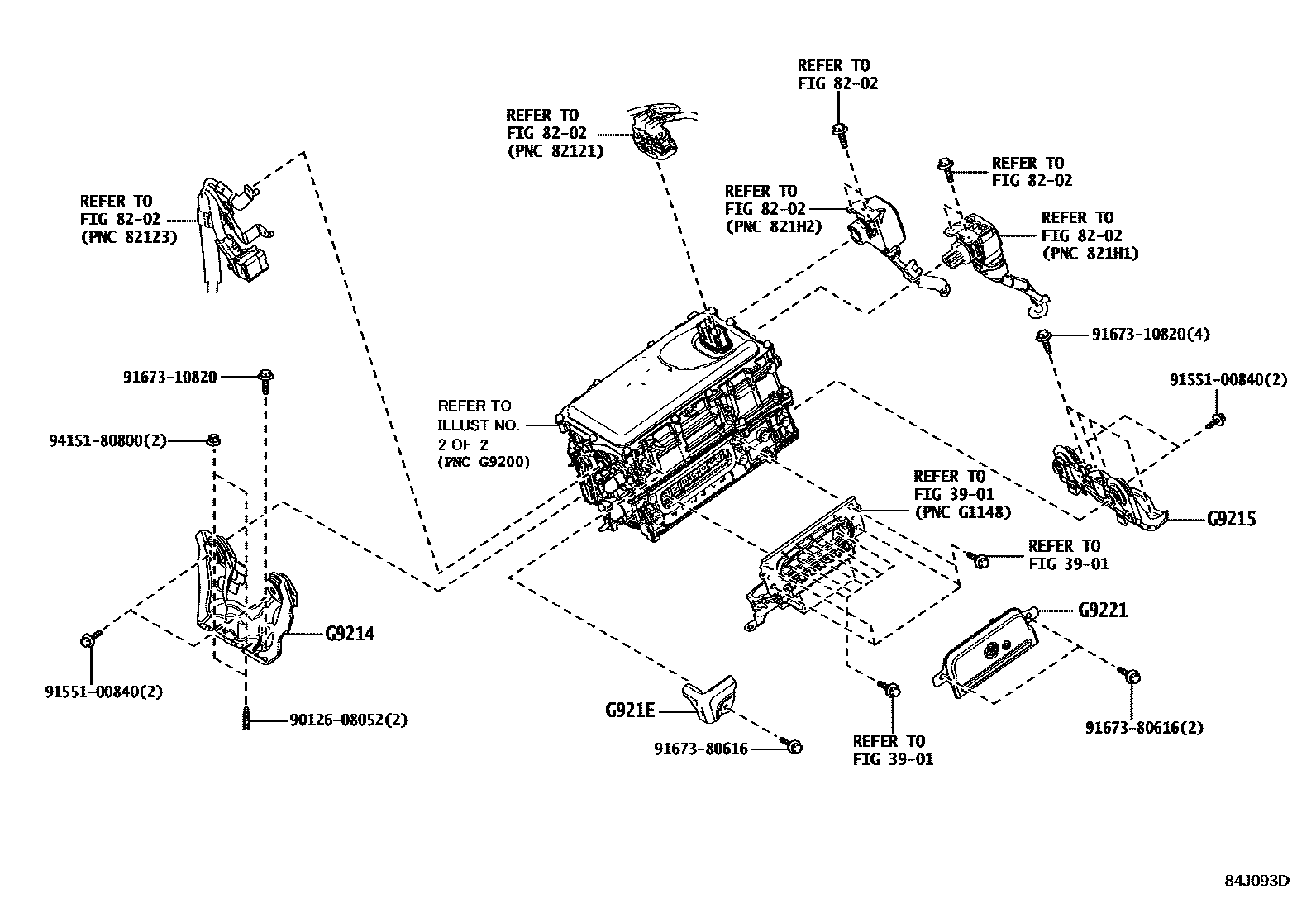

Toyota COROLLA HV逆变器 EPC diagram — 84J093D
HV逆变器 — 84J093D (201806 – 999999)

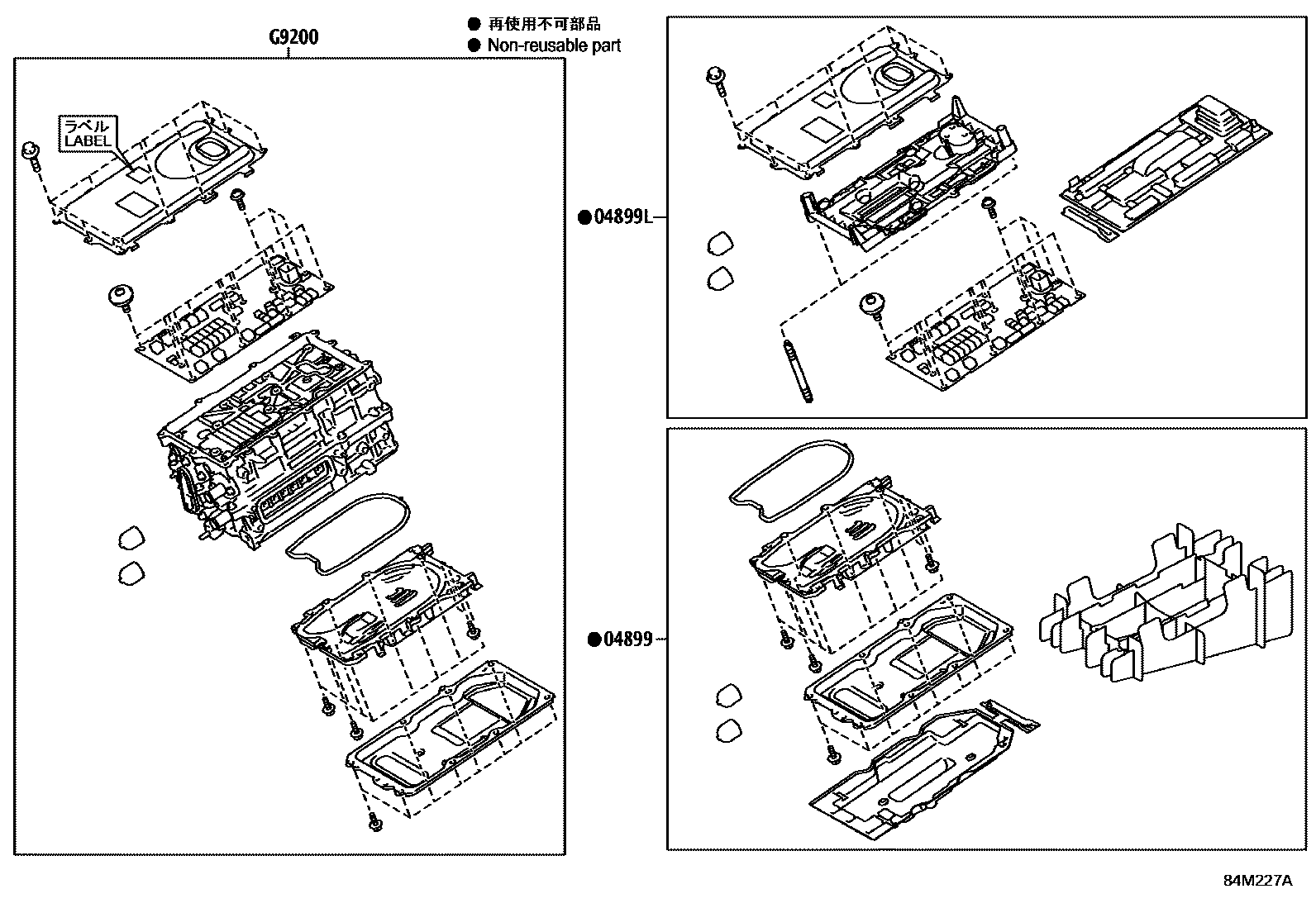

Toyota COROLLA HV逆变器 EPC diagram — 84M227A
HV逆变器 — 84M227A (201806 – 999999)

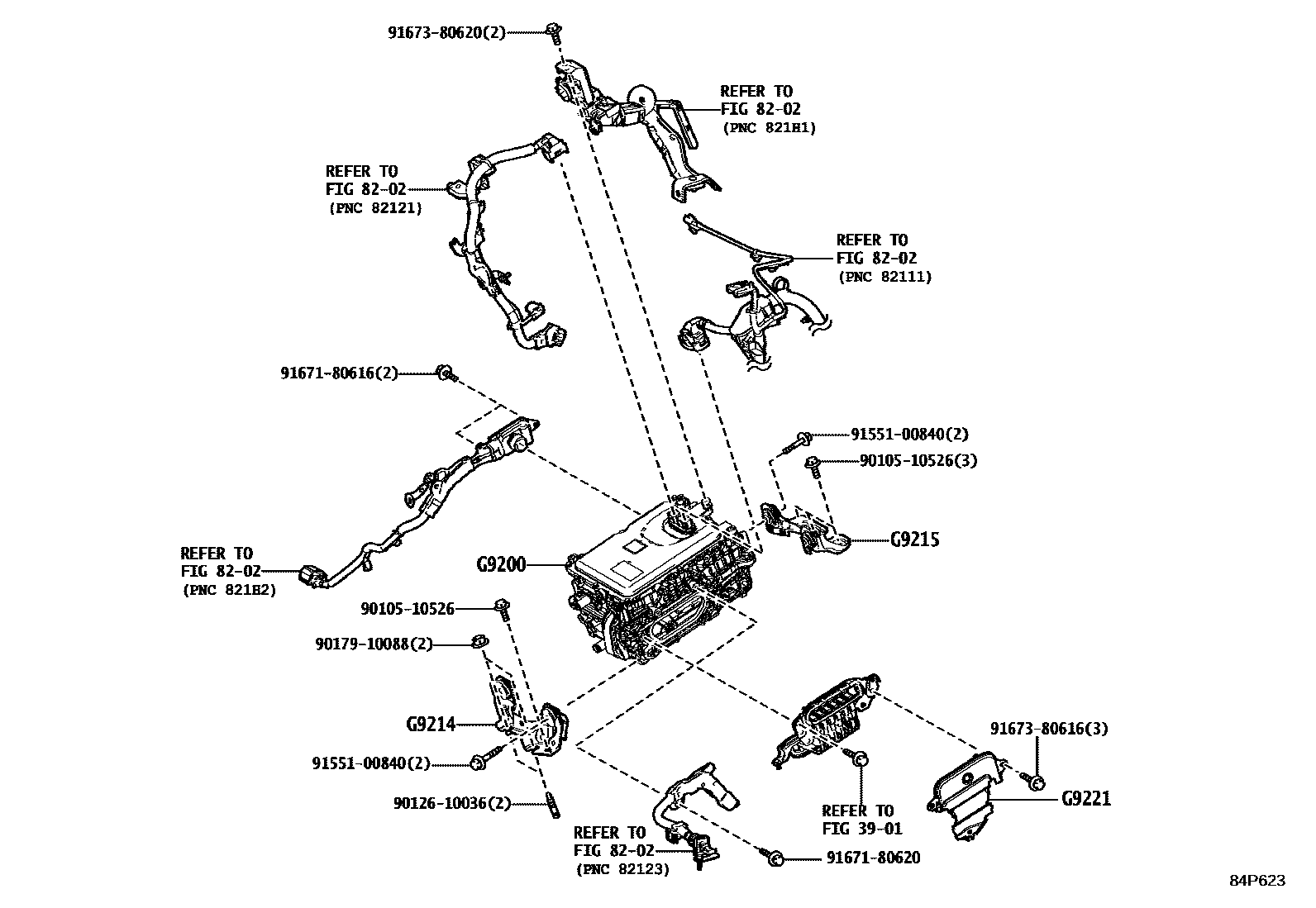

Toyota COROLLA HV逆变器 EPC diagram — 84P623
HV逆变器 — 84P623 (202210 – 999999)

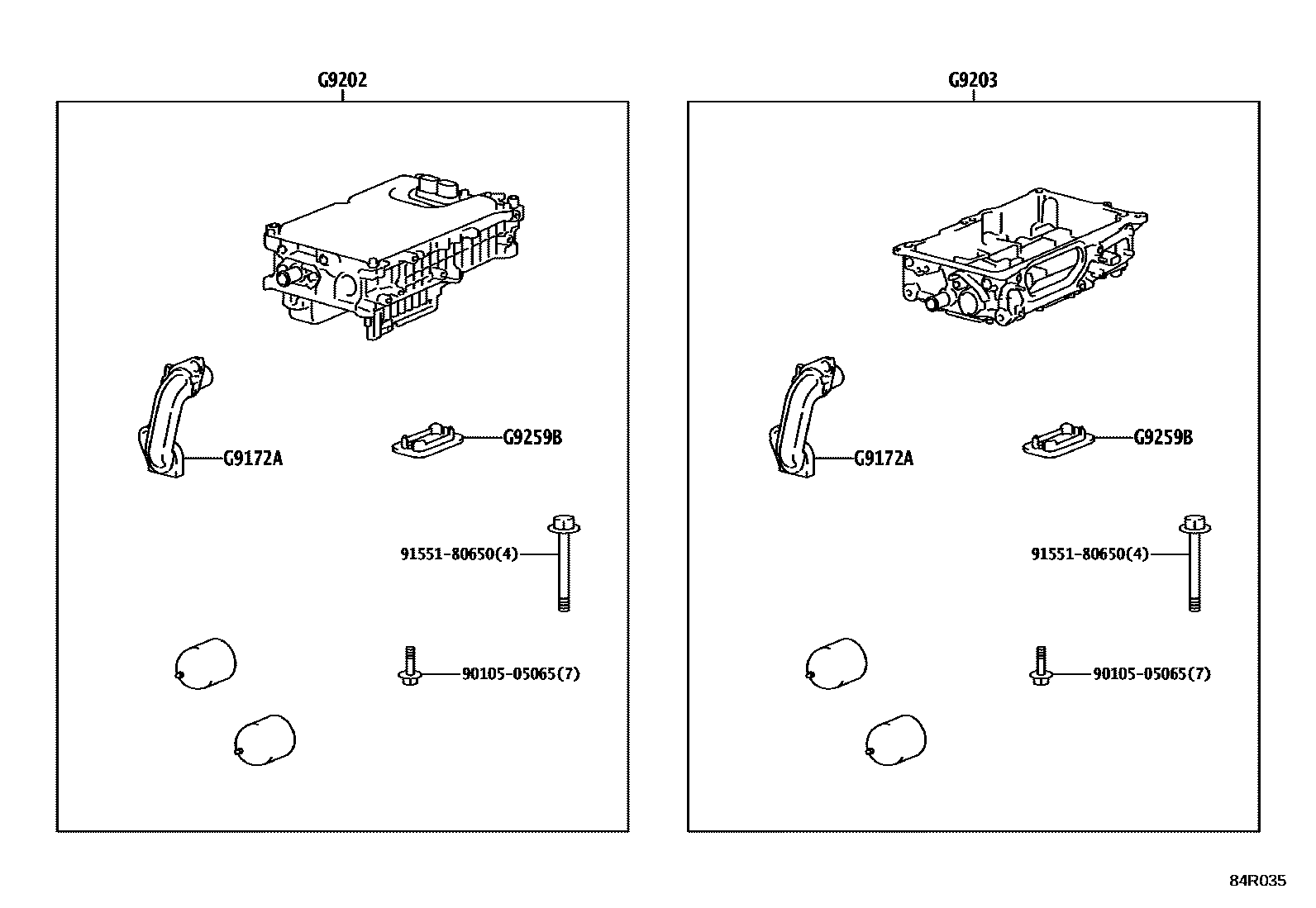

Toyota COROLLA HV逆变器 EPC diagram — 84R035
HV逆变器 — 84R035 (202210 – 999999)

PNC and OE references

PNCPart nameOE numbers
04899Toyota part04899-47110
04899LToyota part04899-47132 · 04899-47170 · 04899-47171 · 04899-47172 · 04899-47190
G9172AToyota partG9172-28010
G9200Inverter assembly with converterG9200-49116 · G9200-49135 · G9200-49136 · G92A0-16030 · G92A0-47220
G9202Toyota partG9202-47080
G9203Toyota partG9203-47100
G9214No. 1 inverter bracketG9214-28090 · G9214-47070
G9215No. 2 inverter bracketG9215-28050 · G9215-47050
G921EInverter protection deviceG921E-47010
G9221Inverter coverG9022-28030 · G9022-47050
G9259BToyota partG9259-28010
