Toyota COROLLA 超速档和电子控制变速器 — Figure 8410

Toyota COROLLA EPC diagram 8410, 超速档和电子控制变速器, with 3 images and 8 PNC and OE references.

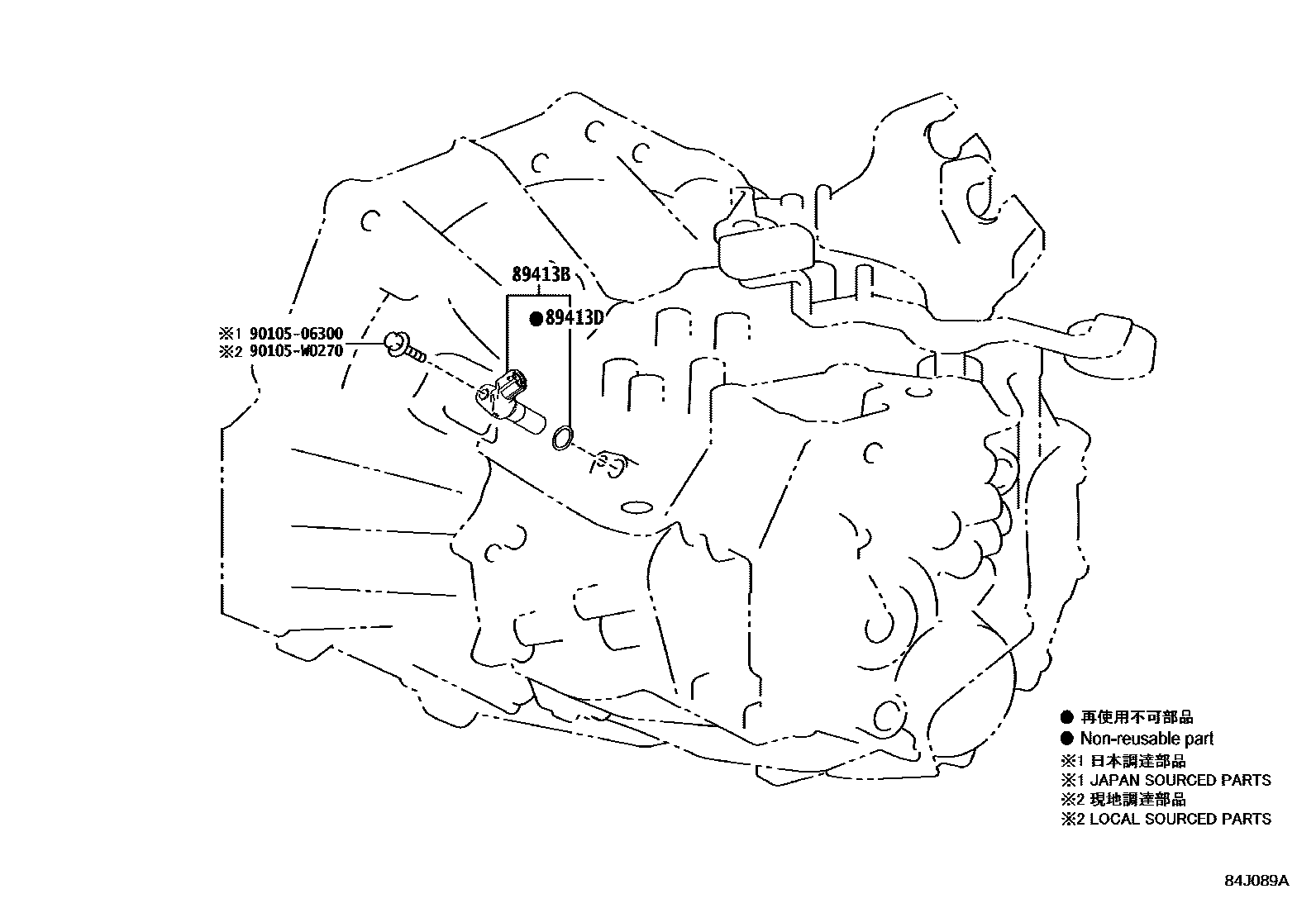

Toyota COROLLA 超速档和电子控制变速器 EPC diagram — 84J089A
超速档和电子控制变速器 — 84J089A (201806 – 999999)

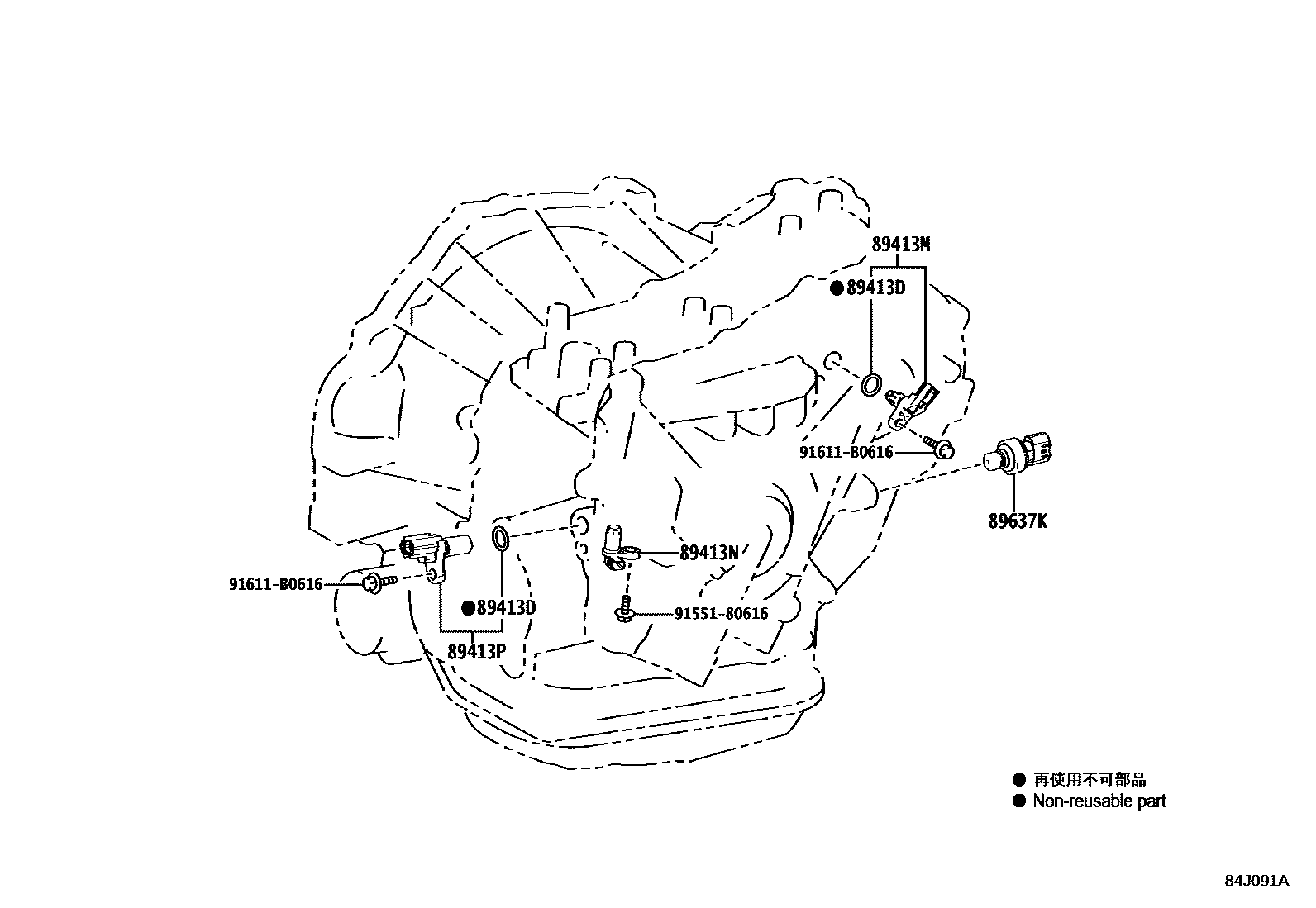

Toyota COROLLA 超速档和电子控制变速器 EPC diagram — 84J091A
超速档和电子控制变速器 — 84J091A (201806 – 999999)

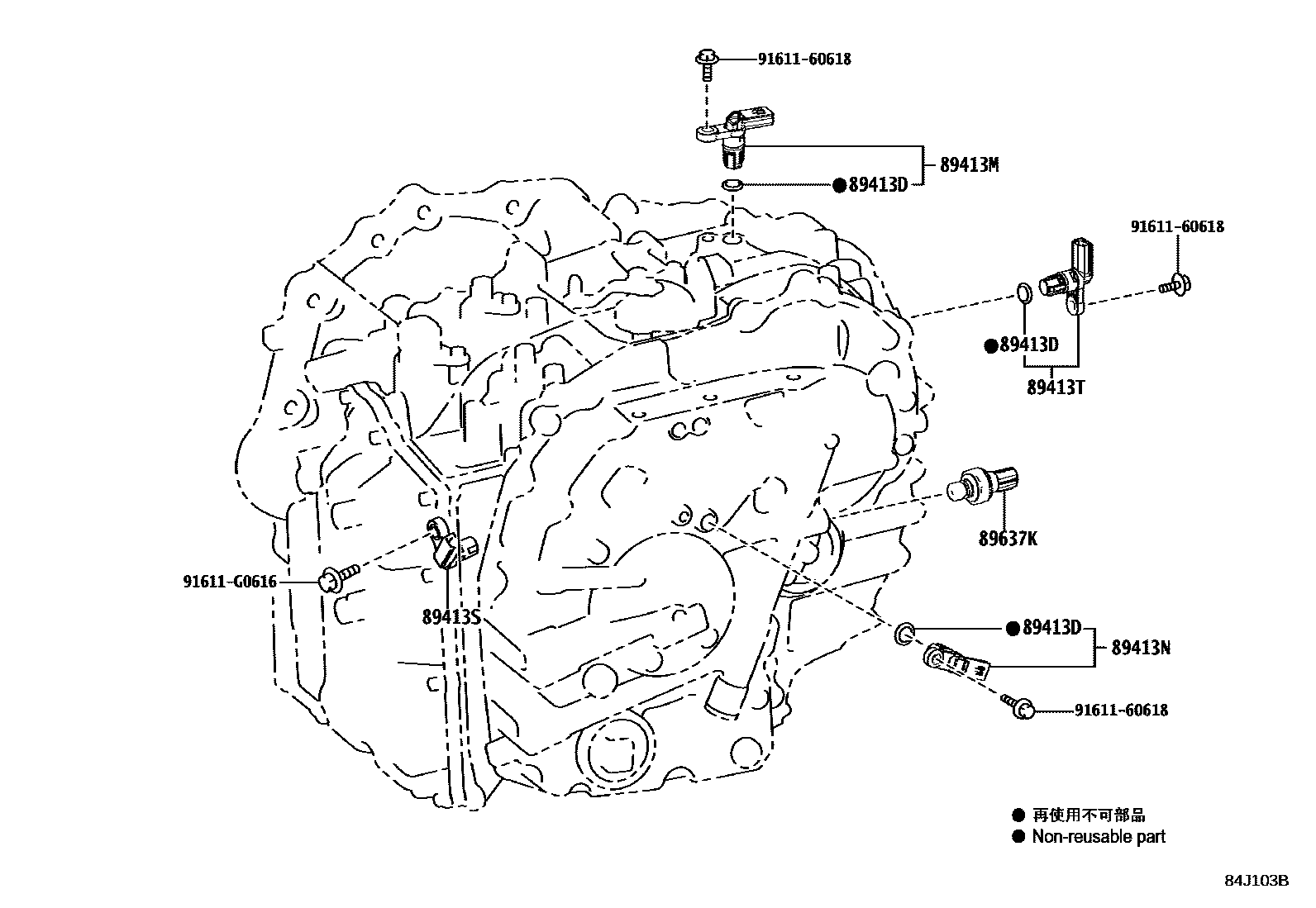

Toyota COROLLA 超速档和电子控制变速器 EPC diagram — 84J103B
超速档和电子控制变速器 — 84J103B (202209 – 999999)

PNC and OE references

PNCPart nameOE numbers
89413BTransmission speed sensor89413-22010
89413DO-ring (for transmission speed sensor)90301-11008
89413MToyota part89413-12010 · 89413-12020
89413NToyota part89413-12010 · 89413-50020
89413PToyota part89413-60020 · 89413-60021
89413SToyota part89413-11021
89413TToyota part89413-12010
89637Koil pressure sensor89637-12040 · 89637-63010
