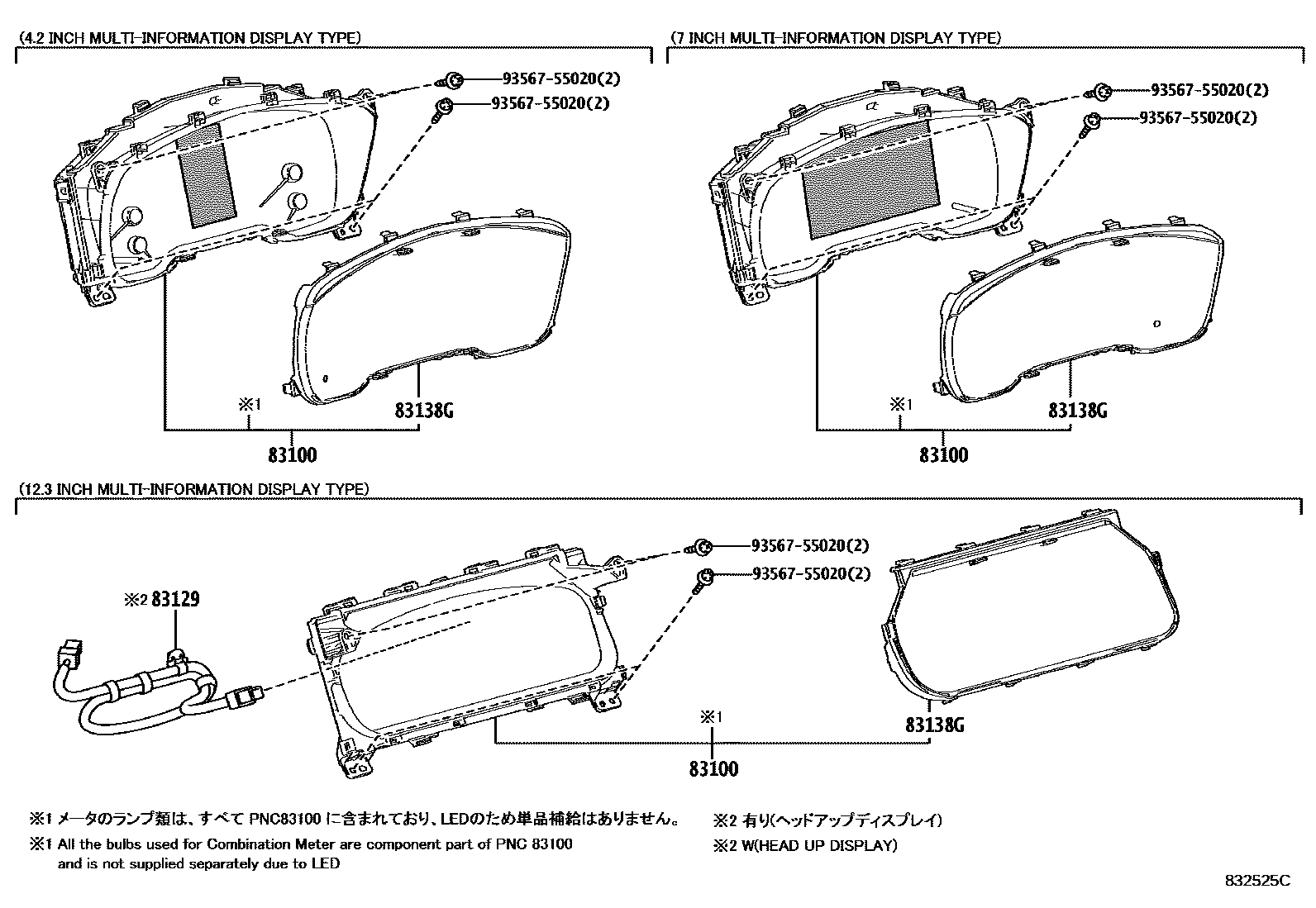

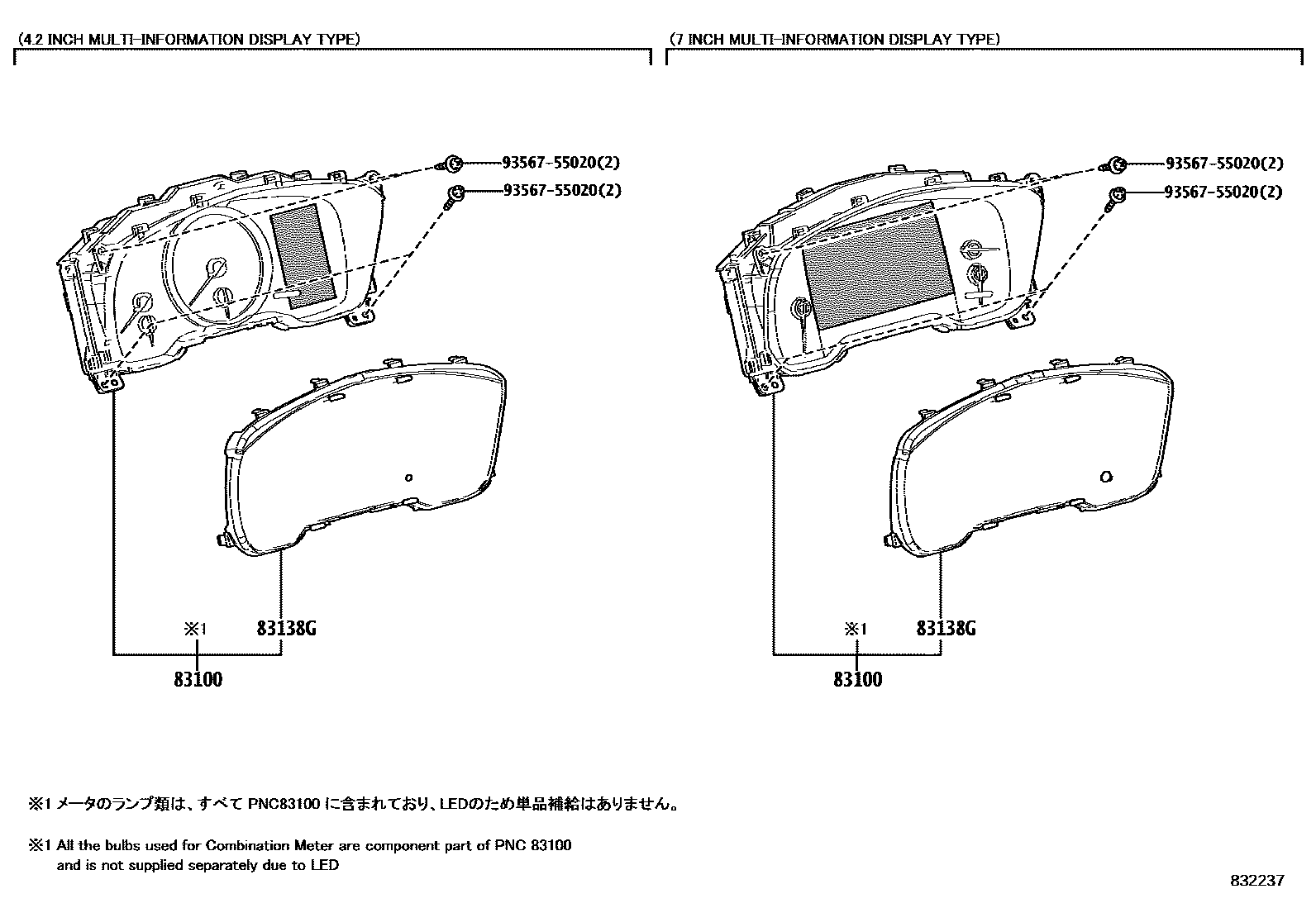

Toyota COROLLA 仪表 — Figure 8301
Toyota COROLLA EPC diagram 8301, 仪表, with 3 images and 5 PNC and OE references.
PNC and OE references
| PNC | Part name | OE numbers |
|---|---|---|
| 83100 | Combined instrument assembly | 83800-1AC60 · 83800-1AC61 · 83800-1AC70 · 83800-1AC71 · 83800-1AD70 · 83800-1AD71 · 83800-1AF40 · 83800-1AF50 · 83800-1AF60 · 83800-1AF70 · 83800-1AG20 · 83800-1AG30 · 83800-1AG70 · 83800-1AG80 · 83800-1AJ10 · 83800-1AL90 · 83800-1AL91 · 83800-1AM00 · 83800-1AM01 · 83800-1AM20 · 83800-1AM21 · 83800-1AM30 · 83800-1AM31 · 83800-1AP90 · 83800-1AP91 · 83800-1AQ00 · 83800-1AQ01 · 83800-1AZ60 · 83800-1AZ70 · 83800-1AZ80 · 83800-1AZ90 · 83800-1EA40 · 83800-1EA50 · 83800-1EA90 · 83800-1EB00 · 83800-1EB30 · 83800-1EK90 · 83800-1EK91 · 83800-1EL00 · 83800-1EL01 · 83800-1EL10 · 83800-1EL11 · 83800-1EL12 · 83800-1EL20 · 83800-1EL21 · 83800-1EL22 · 83800-1EL30 · 83800-1EL31 · 83800-1EL32 · 83800-1EL40 · 83800-1EL41 · 83800-1EL42 · 83800-1EL90 · 83800-1EL91 · 83800-1EL92 · 83800-1EL93 · 83800-1EM00 · 83800-1EM01 · 83800-1EM02 · 83800-1EM03 · 83800-1EM10 · 83800-1EM11 · 83800-1EM12 · 83800-1EM13 · 83800-1EM20 · 83800-1EM21 · 83800-1EM22 · 83800-1EM23 · 83800-1ET70 · 83800-1ET80 · 83800-1EU20 · 83800-1EU40 · 83800-1EV30 · 83800-1EV31 · 83800-1EV40 · 83800-1EV41 · 83800-1EV50 · 83800-1EV51 · 83800-1EV60 · 83800-1EV61 |

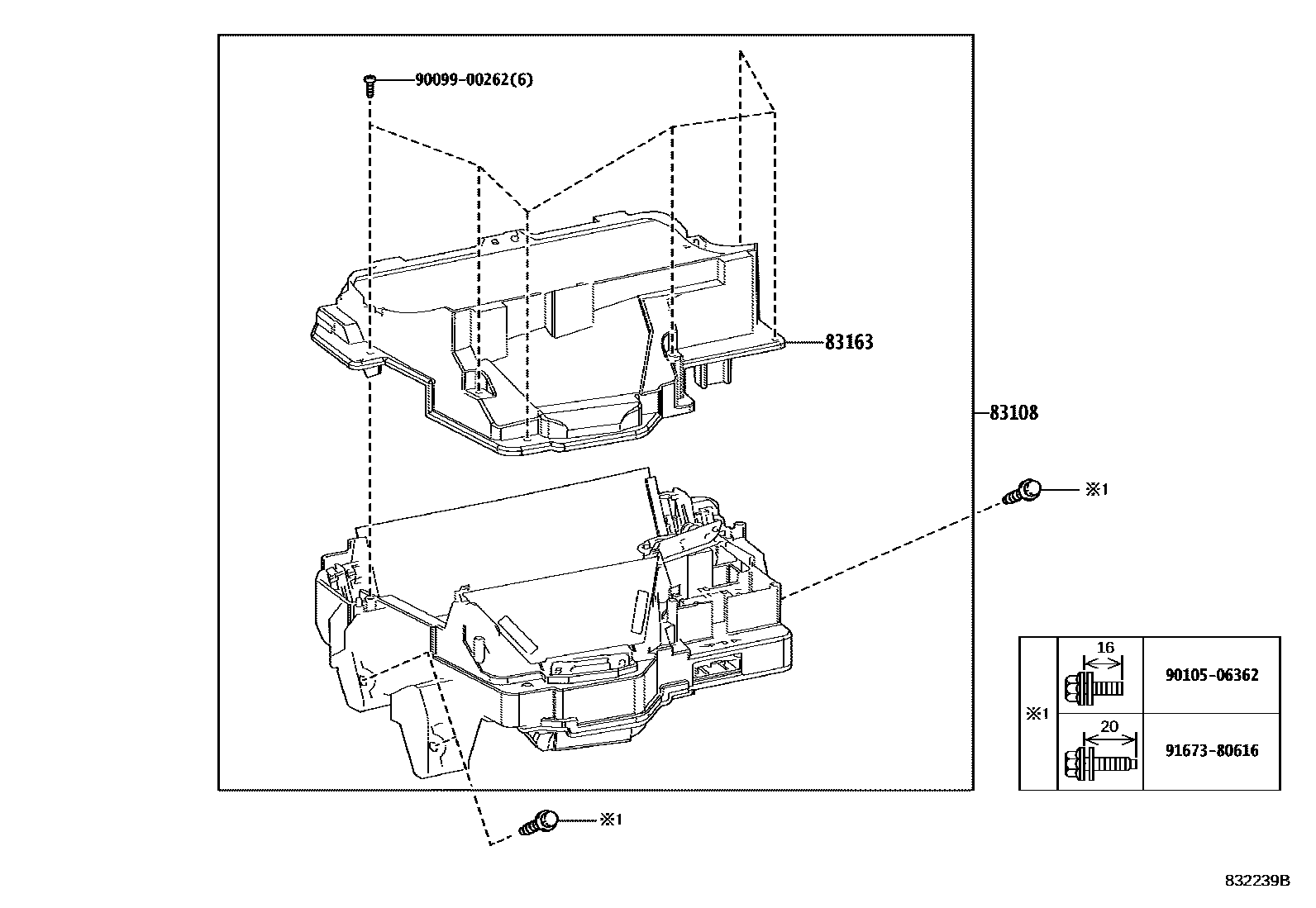

| 83108 | Instrument rearview mirror sub-assembly | 83108-1E060 · 83108-1E270 · 83108-1E271 |
| 83129 | Instrument wiring harness | 83111-12640 |
| 83138G | Instrument cluster glass | 83852-12G10 · 83852-16760 · 83852-1AK50 · 83852-1EF00 |
| 83163 | No. 1 instrument cluster rearview mirror panel | 83163-1E060 · 83163-1E250 |
