Toyota COROLLA 制动助力器和真空管 — Figure 4703

Toyota COROLLA EPC diagram 4703, 制动助力器和真空管, with 2 images and 15 PNC and OE references.

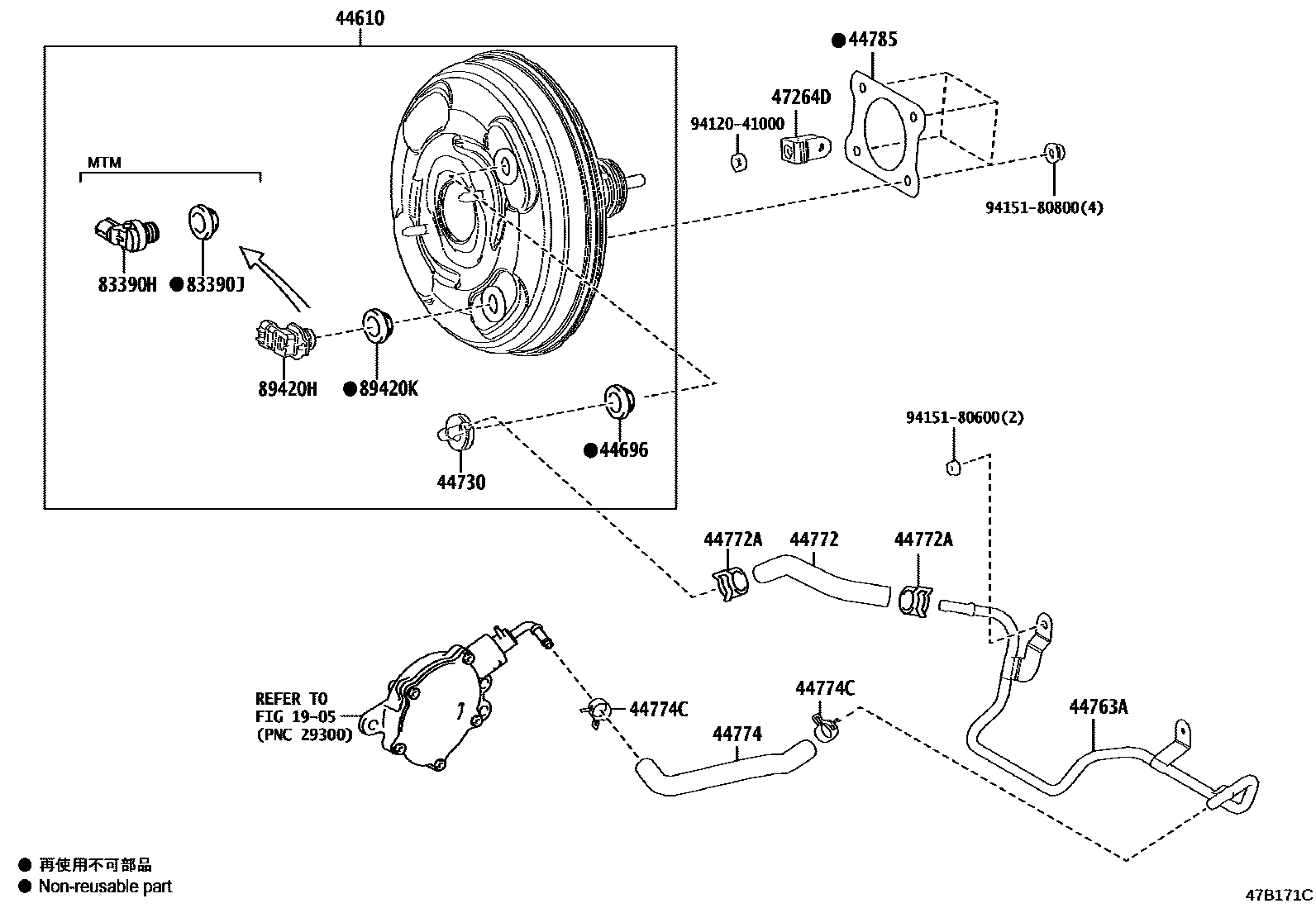

Toyota COROLLA 制动助力器和真空管 EPC diagram — 47B171C
制动助力器和真空管 — 47B171C (201806 – 999999)

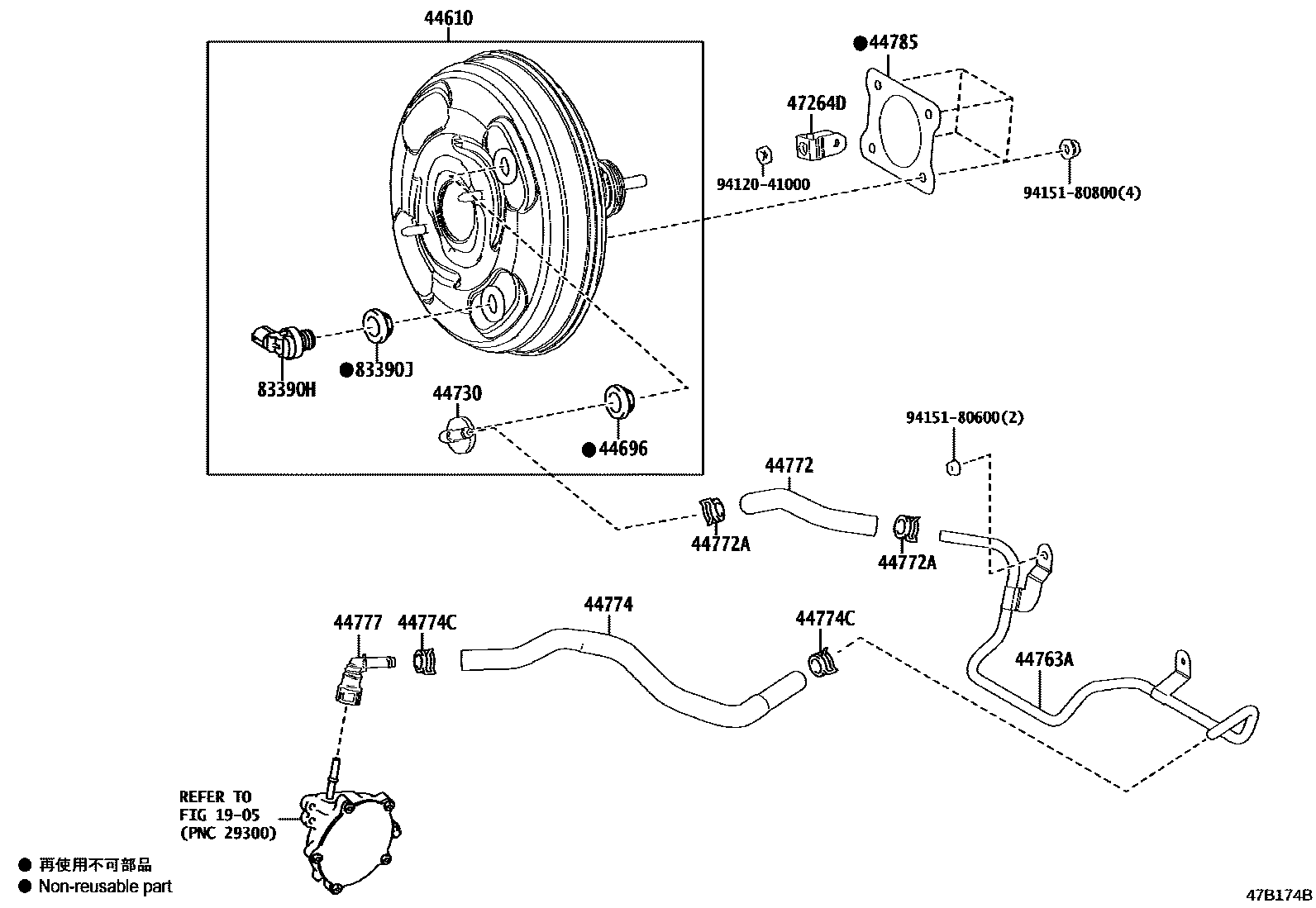

Toyota COROLLA 制动助力器和真空管 EPC diagram — 47B174B
制动助力器和真空管 — 47B174B (202210 – 999999)

PNC and OE references

PNCPart nameOE numbers
44610brake booster assembly44610-12M90 · 44610-12N00
44696One-way valve seal90480-24439
44730Vacuum check valve assembly (for brake)44730-52010
44763APipe No. 1 (hose to hose)44763-12570 · 44763-12590
44772Hoses (check valve to connector tube)44772-12810
44772AClip (for check valve to connector tube)90467-16014
44774Hoses (joints to connector tubes)44774-12800 · 44774-12860
44774CClip (for fitting to connector tube hose)90467-16014
44777No. 1 Vacuum Hose Connector44777-12010
44785brake booster pad44785-12040
47264DBrake master cylinder push rod U-shaped clamp47264-12060 · 47264-63010
83390HVacuum warning switch assembly83390-28120
83390JToyota part90480-24439
89420HVacuum sensor assembly89421-52020
89420KToyota part90480-24439
