Toyota COROLLA Exhaust Pipe — Figure 1702

Toyota COROLLA EPC diagram 1702, Exhaust Pipe, with 4 images and 11 PNC and OE references.

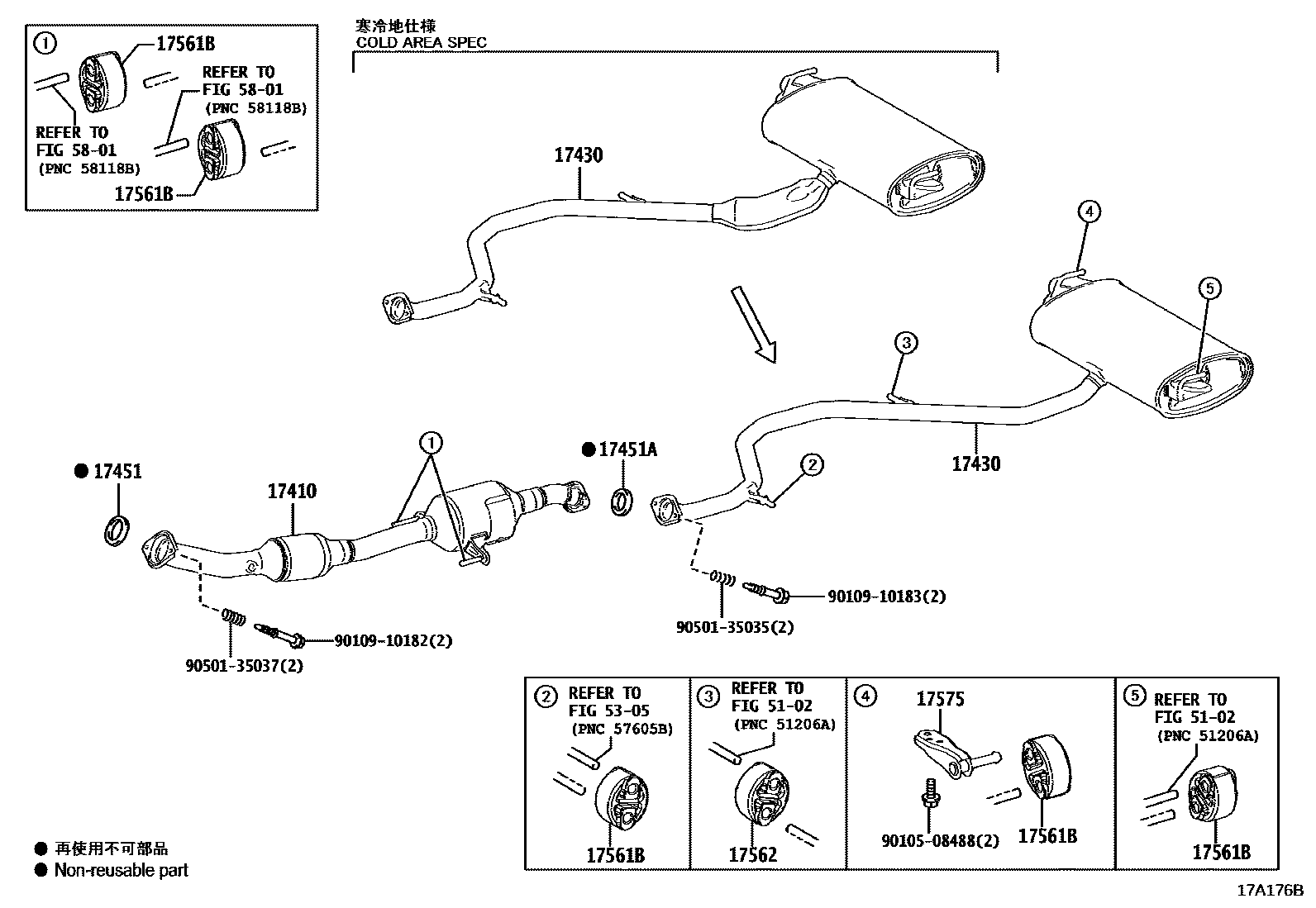

Toyota COROLLA Exhaust Pipe EPC diagram — 17A176B
Exhaust Pipe — 17A176B (201806 – 999999)

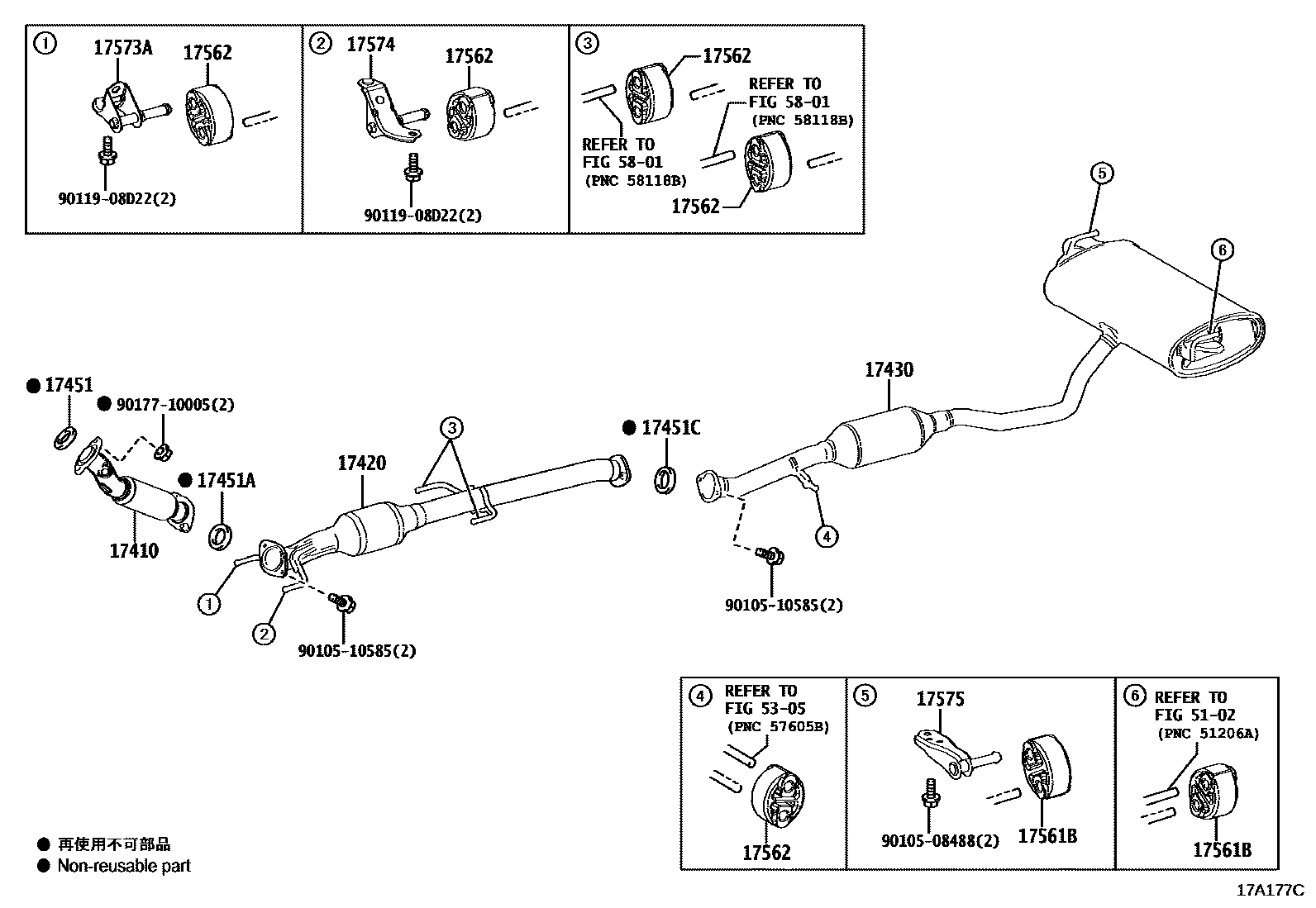

Toyota COROLLA Exhaust Pipe EPC diagram — 17A177C
Exhaust Pipe — 17A177C (201806 – 999999)

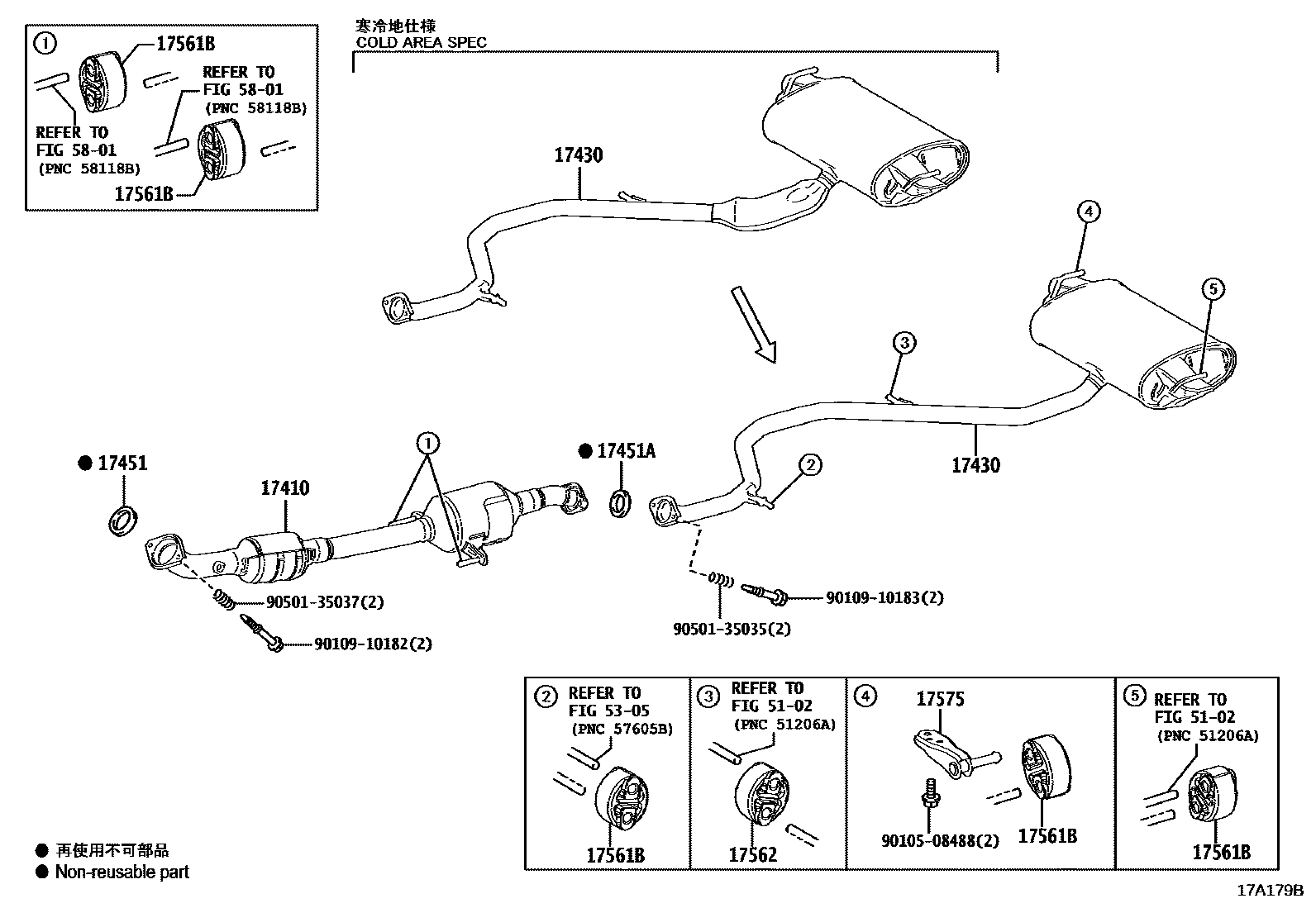

Toyota COROLLA Exhaust Pipe EPC diagram — 17A179B
Exhaust Pipe — 17A179B (201806 – 999999)

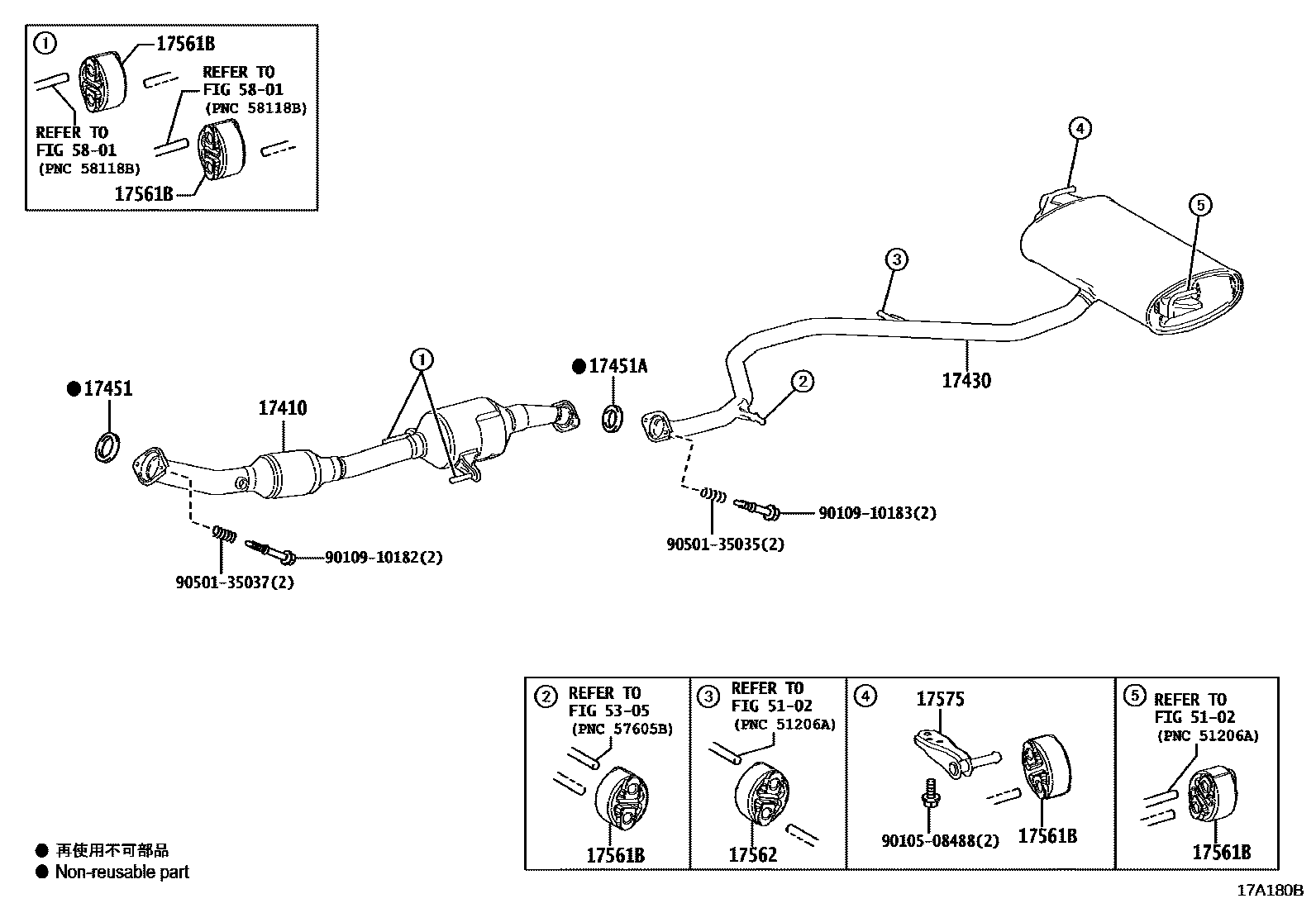

Toyota COROLLA Exhaust Pipe EPC diagram — 17A180B
Exhaust Pipe — 17A180B (202209 – 999999)

PNC and OE references

PNCPart nameOE numbers
17410Front exhaust pipe assembly17410-24680 · 17410-37B30 · 17410-37B31 · 17410-37E50 · 17410-37G00 · 17410-47330 · 17410-47340
17420Central exhaust pipe assembly17420-47090
17430Exhaust tailpipe assembly17430-37710 · 17430-37810 · 17430-47180 · 17430-47270 · 17430-47280
17451Exhaust pipe gasket17451-24010 · 17451-28040 · 90917-06089
17451ANo. 2 exhaust pipe gasket17451-23042 · 17451-24020 · 90917-06089
17451CNo. 3 exhaust pipe gasket90917-06089
17561BNo. 1 exhaust pipe lifting lug17565-22040
17562No. 2 exhaust pipe lifting lug17565-28010
17573ANo. 3 exhaust pipe bracket17573-47060
17574No. 4 exhaust pipe bracket17574-47030
17575No. 5 exhaust pipe bracket17575-37030
