Toyota COROLLA Timing Gear Cover & Rear End Plate — Figure 1106

Toyota COROLLA EPC diagram 1106, Timing Gear Cover & Rear End Plate, with 3 images and 12 PNC and OE references.

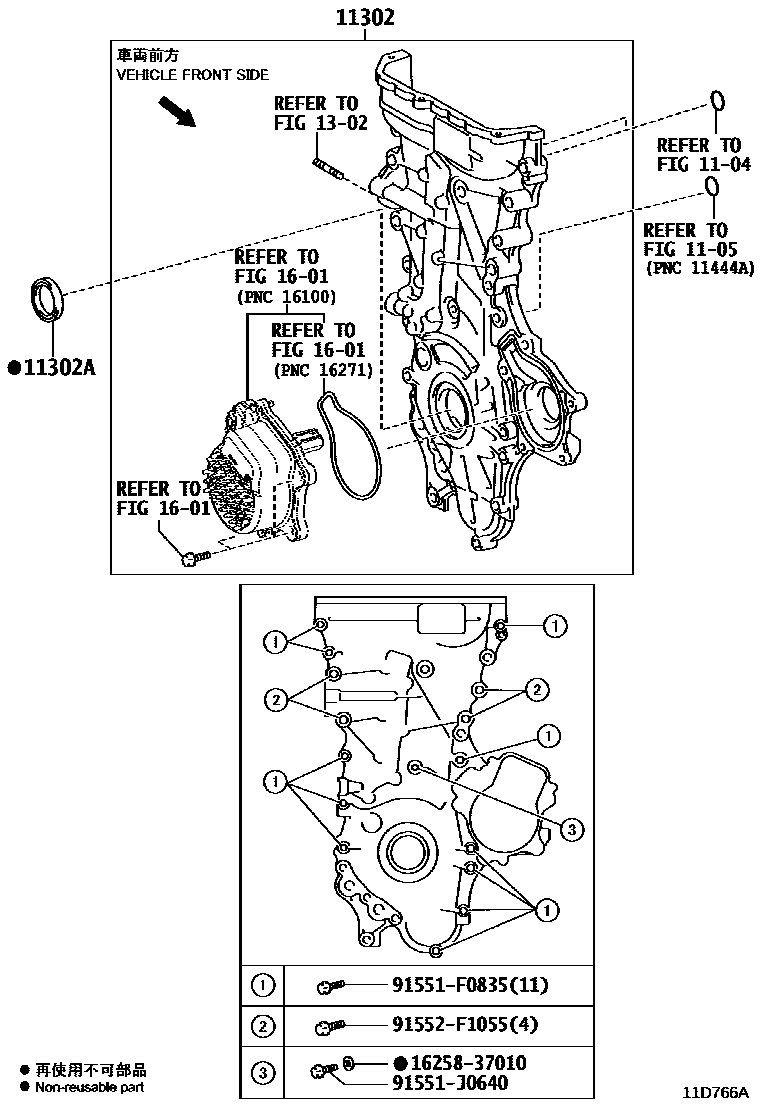

Toyota COROLLA Timing Gear Cover & Rear End Plate EPC diagram — 11D766A
Timing Gear Cover & Rear End Plate — 11D766A (201806 – 999999)

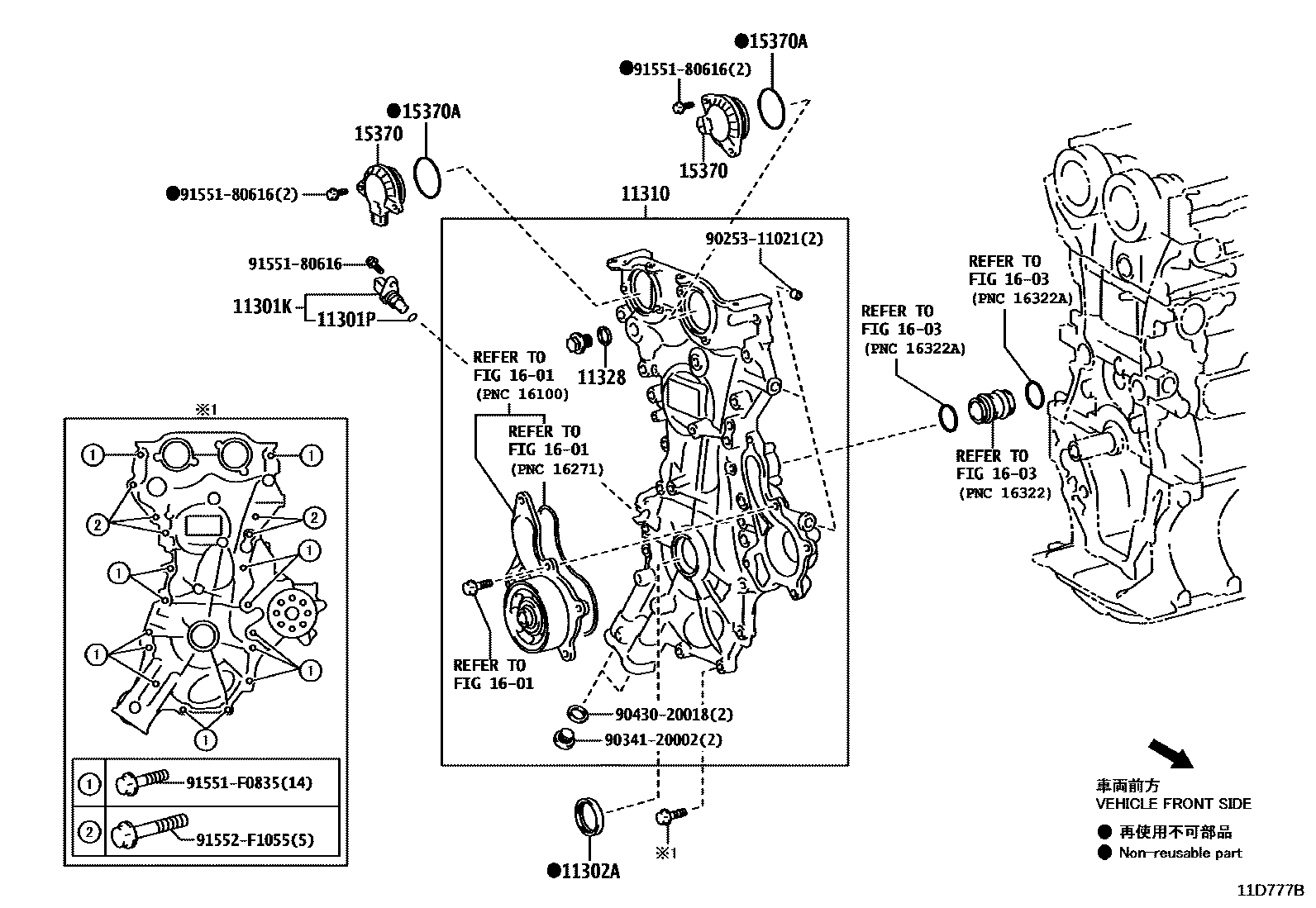

Toyota COROLLA Timing Gear Cover & Rear End Plate EPC diagram — 11D777B
Timing Gear Cover & Rear End Plate — 11D777B (201806 – 999999)

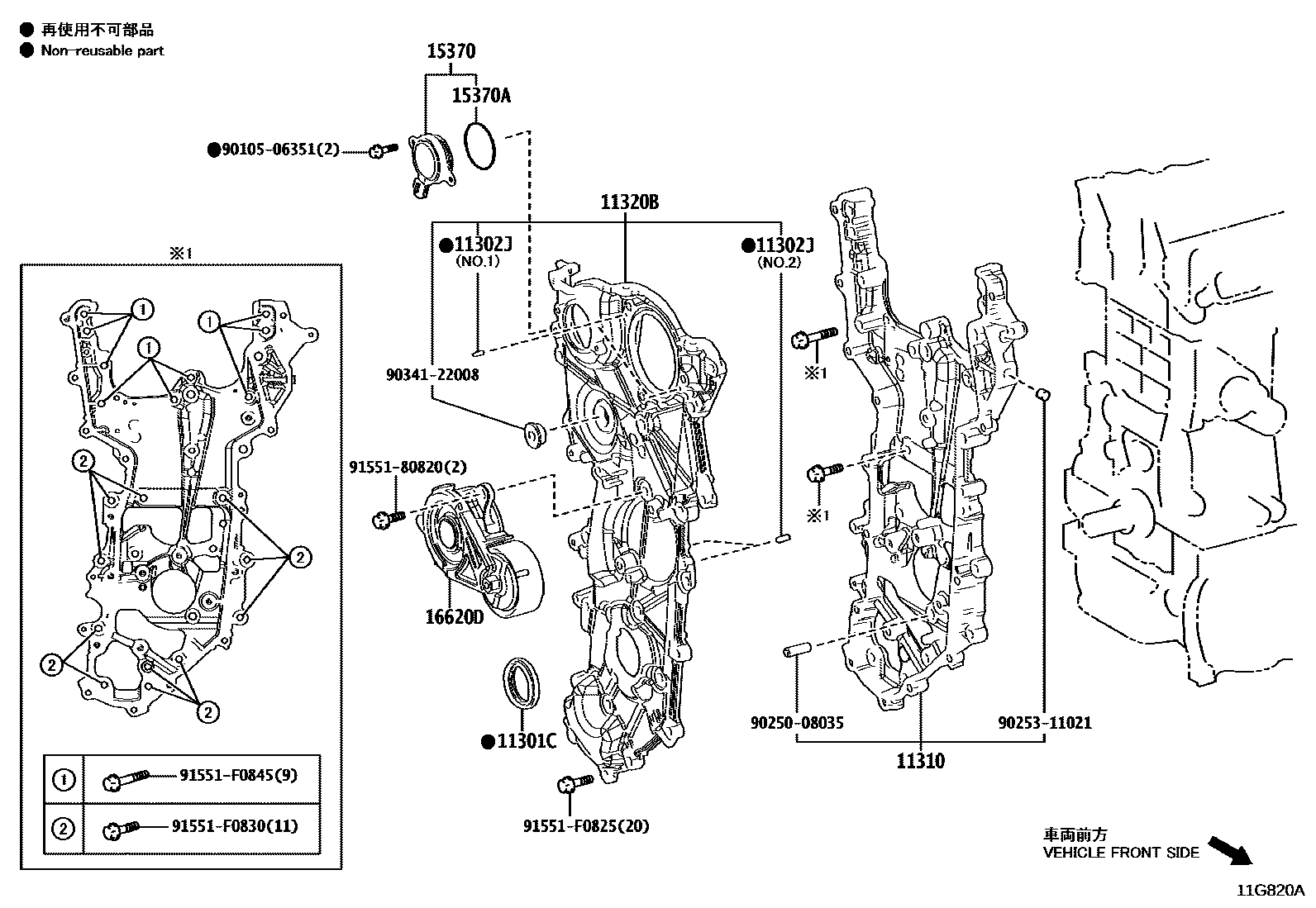

Toyota COROLLA Timing Gear Cover & Rear End Plate EPC diagram — 11G820A
Timing Gear Cover & Rear End Plate — 11G820A (202210 – 999999)

PNC and OE references

PNCPart nameOE numbers
11301COIL SEAL (FOR TIMING GEAR OR CHAIN CASE)90311-40044
11301Kcrankshaft position sensor90919-05079
11301PToyota part90301-14016
11302TIMING CHAIN OR BELT COVER SUB-ASSY11310-37080 · 11310-37110
11302AOil seal (for timing chain or timing belt cover)90311-36007 · 90311-38096
11302JDirect sales (for timing chain cover)90250-04097 · 90250-06003
11310Toyota part11310-24010 · 11310-47081
11320BToyota part11320-24010
11328GASKET, TIMING GEAR OR CHAIN COVER11328-47010
15370Toyota part15370-25020 · 15370-47010
15370AToyota part90301-44006 · 90301-50003
16620DPoly V-belt tensioner assembly16620-24040
