Toyota COROLLA 暖风和空调系统 - 加热装置和鼓风机 — Figure 8712

Toyota COROLLA EPC diagram 8712, 暖风和空调系统 - 加热装置和鼓风机, with 1 images and 10 PNC and OE references.

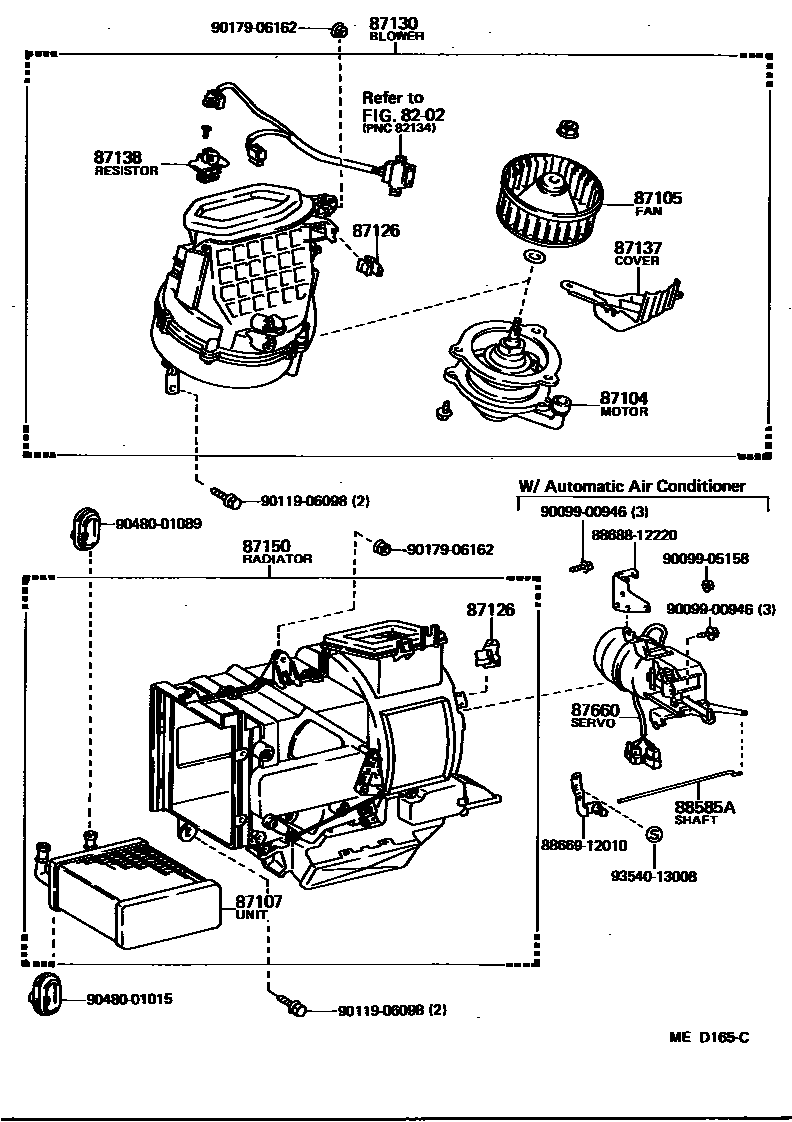

Toyota COROLLA 暖风和空调系统 - 加热装置和鼓风机 EPC diagram — MED165C
暖风和空调系统 - 加热装置和鼓风机 — MED165C (198305 – 999999)

PNC and OE references

PNCPart nameOE numbers
87104Heater blower motor sub-assembly87104-12120
87105Heater blower fan sub-assembly87105-16020
87107Heater radiator device sub-assembly87107-12210 · 87107-12350
87126heater control clip87126-12040
87130Front heater blower assembly87130-12160 · 87130-12230
87137heater blower cover87137-12020
87138Heater Blower Resistor87138-12091
87150Heater radiator assembly87150-12230 · 87150-12250
87660Air conditioning servo mechanism assembly88660-12010
88585AHeater choke shaft88585-12010
