Toyota COROLLA 前盘式制动器卡钳和防尘罩 — Figure 4705

Toyota COROLLA EPC diagram 4705, 前盘式制动器卡钳和防尘罩, with 2 images and 24 PNC and OE references.

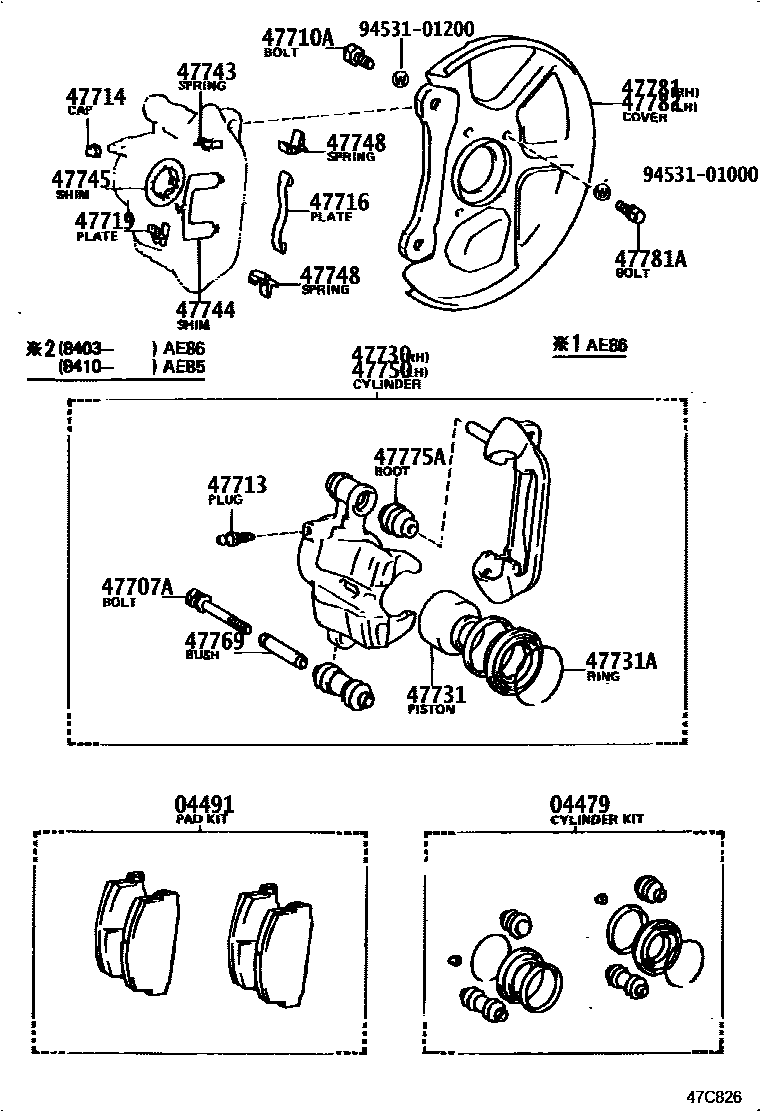

Toyota COROLLA 前盘式制动器卡钳和防尘罩 EPC diagram — 47C826
前盘式制动器卡钳和防尘罩 — 47C826 (198305 – 999999)

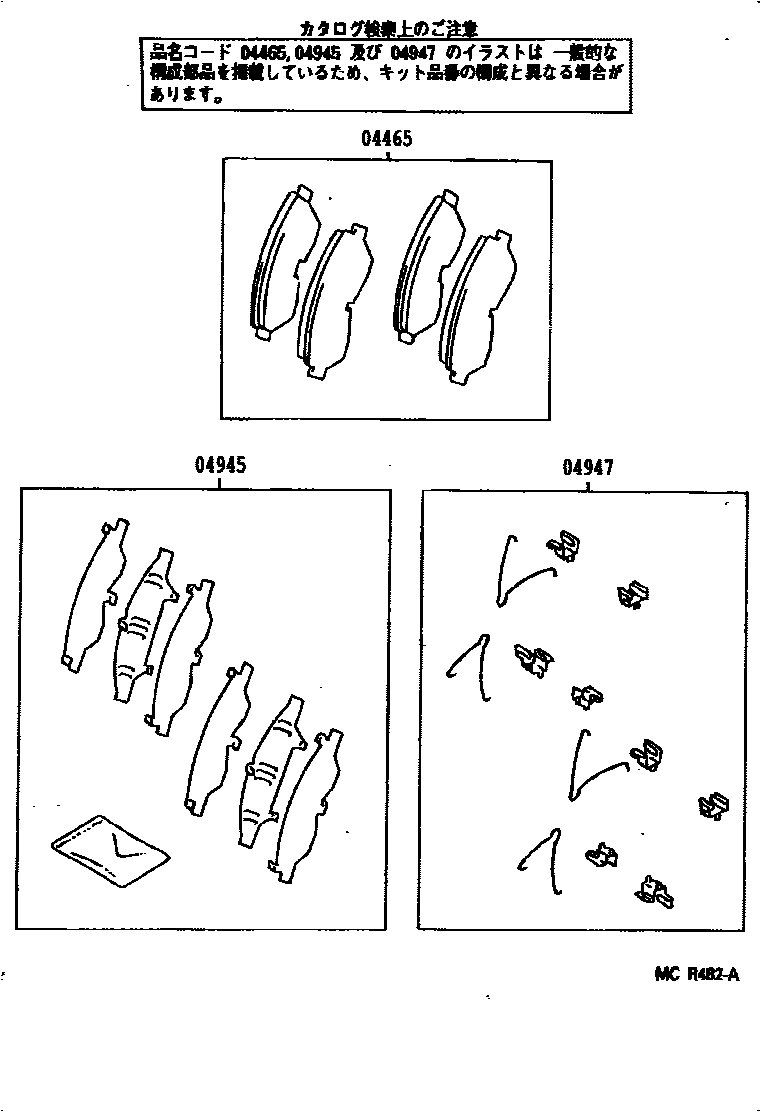

Toyota COROLLA 前盘式制动器卡钳和防尘罩 EPC diagram — MCR482A
前盘式制动器卡钳和防尘罩 — MCR482A (198305 – 999999)

PNC and OE references

PNCPart nameOE numbers
04465Front disc brake pad assembly04465-12370 · 04465-12410
04479Front disc brake cylinder assembly04479-12100 · 04479-14060
04491Front disc brake pad assembly04491-12160 · 04491-12161 · 04491-12190
04945Front silencer gasket assembly04945-12040 · 04945-14080
04947Front disc brake mounting kit04947-14160 · 04947-14230
47707AHex bolt (for front disc brake torque plate)90119-08431
47710AHexagonal bolt (for front disc brake caliper)90101-12064 · 90101-12332
47713Bleed plug (for front disc brake)47547-20010
47714Bleeder plug cap (for front disc brake)31478-30010
47716Pad support plate No. 1 (for front disc brake)47716-14020 · 47716-14080
47719Front disc brake pad guide47736-12010 · 47736-12040
47730Right front disc brake cylinder assembly47730-12180 · 47730-12240
47731Front disc brake piston47731-12050 · 47731-14070
47731Aretaining ring (for front disc brake piston)90522-58001 · 90522-60004
47743Anti-vibration spring No. 2 (for front disc brake)47743-12010 · 47748-12050
47744No. 1 silencer gasket (for front disc brake)47744-12040 · 47744-14050
47745No. 2 silencer gasket (for front disc brake)47745-12040 · 47745-14020
47748Anti-vibration spring No. 1 (for front disc brake)47743-12020 · 47743-14040 · 47748-12060 · 47748-14050
47750Left disc brake cylinder assembly47750-12180 · 47750-12240
47769No. 1 brake cylinder sliding sleeve (for front disc brake)47769-28010
47775APin dust boot47776-14010
47781Right front disc brake dust cover47703-12080 · 47703-12110
47781ABolt (used to secure dust cover to knuckle arm)90119-10157 · 91111-71020
47782Left front disc brake dust cover47704-12080 · 47704-12110
