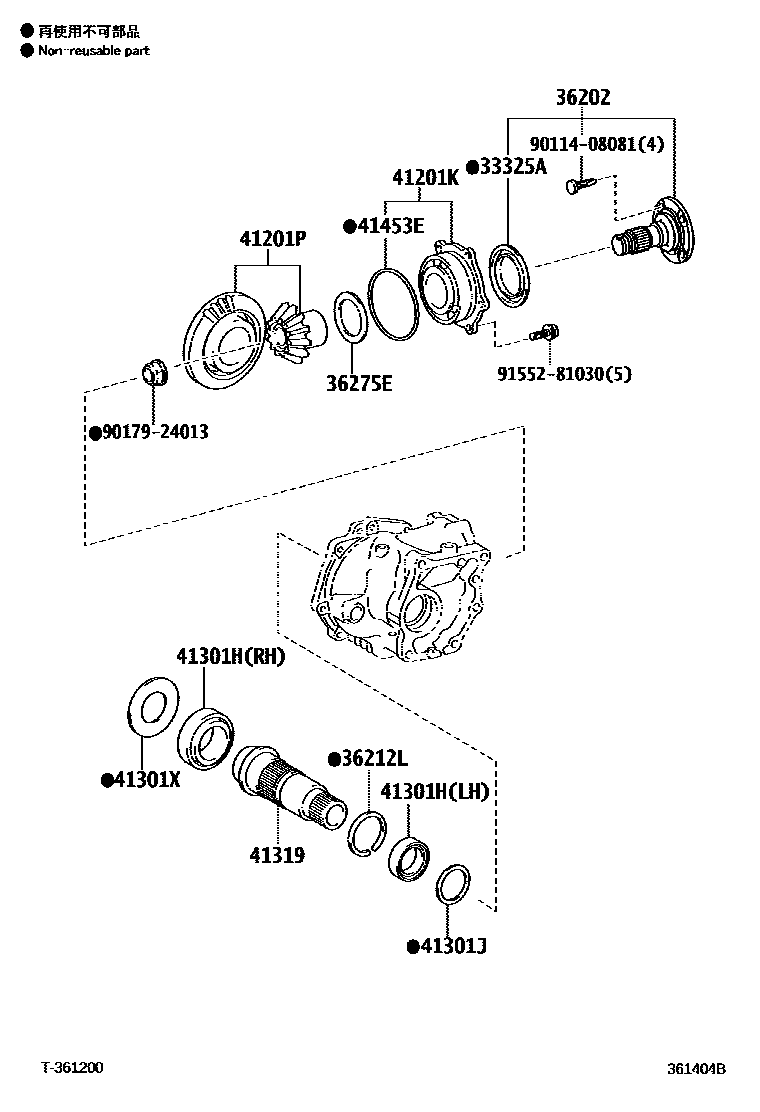

Toyota COROLLA Transfer Gear — Figure 3610
Toyota COROLLA EPC diagram 3610, Transfer Gear, with 1 images and 11 PNC and OE references.
PNC and OE references
| PNC | Part name | OE numbers |
|---|---|---|
| 33325A | Dust cover (for transfer case rear output shaft) | 33325-52010 |
| 36202 | Transfer case rear output shaft sub-assembly | 36202-42010 · 36202-42011 |
| 36212L | Shaft snap ring | 90520-51003 |
| 36275E | Transfer case output shaft washer | 36275-52010 · 36275-52020 · 36275-52030 · 36275-52040 · 36275-52050 · 36275-52060 · 36275-52070 · 36275-52080 · 36275-52090 · 36275-52100 · 36275-52110 · 36275-52120 · 36275-52130 · 36275-52140 · 36275-52150 · 36275-52160 · 36275-52170 · 36275-52180 · 36275-52190 · 36275-52200 · 36275-52210 · 36275-52220 · 36275-52230 · 36275-52240 · 36275-52250 · 36275-52260 · 36275-52270 · 36275-52280 |
| 41201K | Bearing (for transfer case front driven pinion) | 36250-42030 · 90369-50002 |
| 41201P | Transfer gear assembly | 41201-52010 |
| 41301H | Bearing (for ring gear mounting housing) | 90366-41004 · 90366-56004 |
| 41301J | Flat washer (for ring gear mounting housing) | 36265-52010 · 36265-52020 · 36265-52030 · 36265-52040 · 36265-52050 · 36265-52060 · 36265-52070 · 36265-52080 · 36265-52090 · 36265-52100 · 36265-52110 · 36265-52120 · 36265-52130 · 36265-52140 · 36265-52150 · 36265-52160 · 36265-52170 · 36265-52180 · 36265-52190 · 36265-52200 · 36265-52210 · 36265-52220 · 36265-52230 · 36265-52240 · 36265-52250 · 36265-52260 · 36265-52270 · 36265-52280 · 36265-52290 · 36265-52300 · 36265-52310 · 36265-52320 · 36265-52330 · 36265-52340 · 36265-52350 · 36265-52360 · 36265-52370 · 36265-52380 · 36265-52390 · 36265-52400 |
| 41301X | No. 2 transfer case ring gear mounting shell gasket | 36266-52010 · 36266-52020 · 36266-52030 · 36266-52040 · 36266-52050 · 36266-52060 · 36266-52070 · 36266-52080 · 36266-52090 · 36266-52100 · 36266-52110 · 36266-52120 · 36266-52130 · 36266-52140 · 36266-52150 · 36266-52160 · 36266-52170 · 36266-52180 · 36266-52190 · 36266-52200 · 36266-52210 · 36266-52220 · 36266-52230 · 36266-52240 · 36266-52250 · 36266-52260 · 36266-52270 · 36266-52280 · 36266-52290 · 36266-52300 · 36266-52310 · 36266-52320 · 36266-52330 · 36266-52340 · 36266-52350 · 36266-52360 · 36266-52370 · 36266-52380 · 36266-52390 · 36266-52400 · 36266-52410 · 36266-52420 · 36266-52430 |
| 41319 | Transfer gear ring gear mounting housing | 41319-52011 |
| 41453E | O-ring | 90301-98005 |
