Toyota COROLLA Manifold — Figure 1701

Toyota COROLLA EPC diagram 1701, Manifold, with 8 images and 16 PNC and OE references.

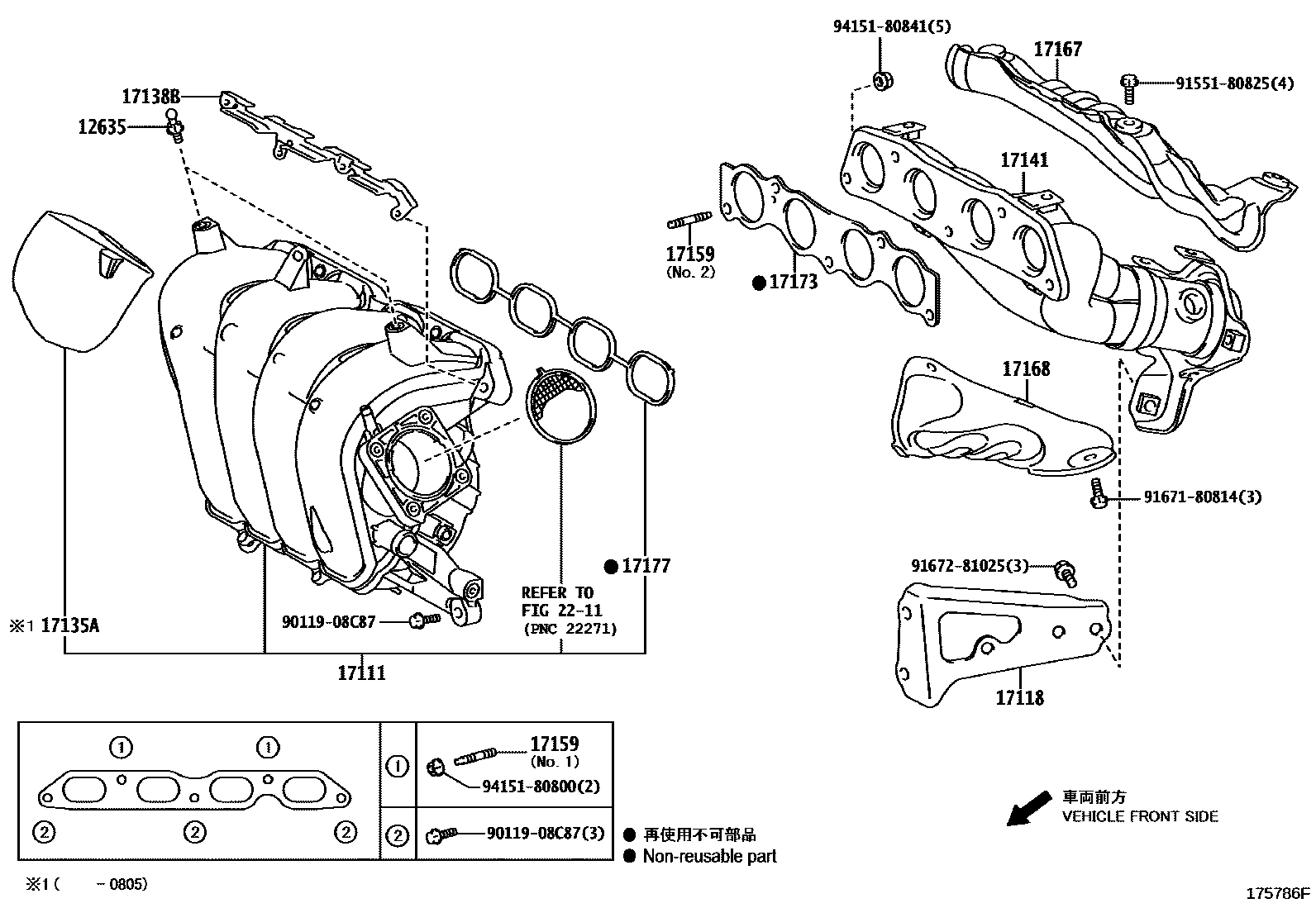

Toyota COROLLA Manifold EPC diagram — 175786F
Manifold — 175786F (200710 – 200912)

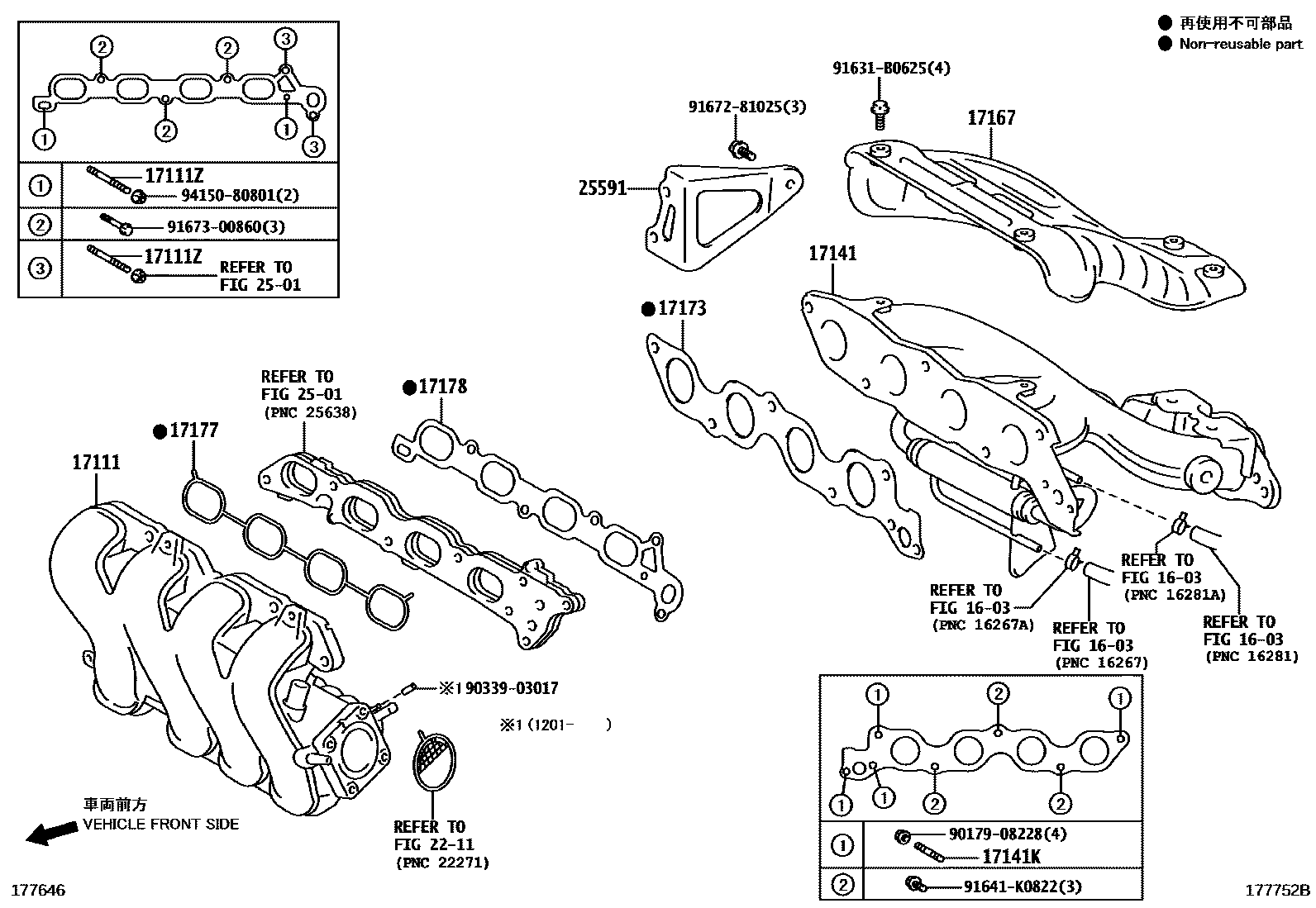

Toyota COROLLA Manifold EPC diagram — 177752B
Manifold — 177752B (200710 – 201301)

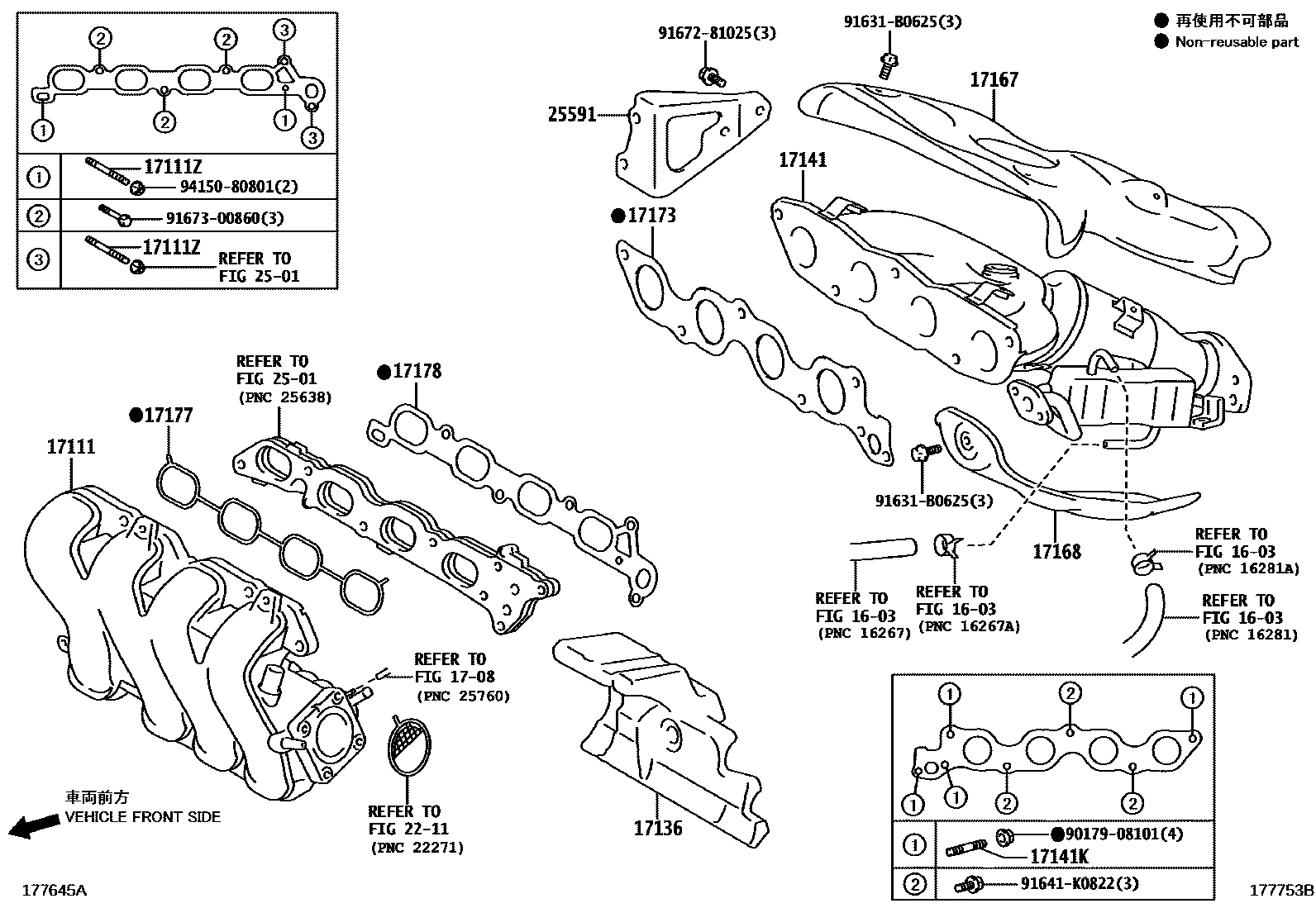

Toyota COROLLA Manifold EPC diagram — 177753B
Manifold — 177753B (201301 – 999999)

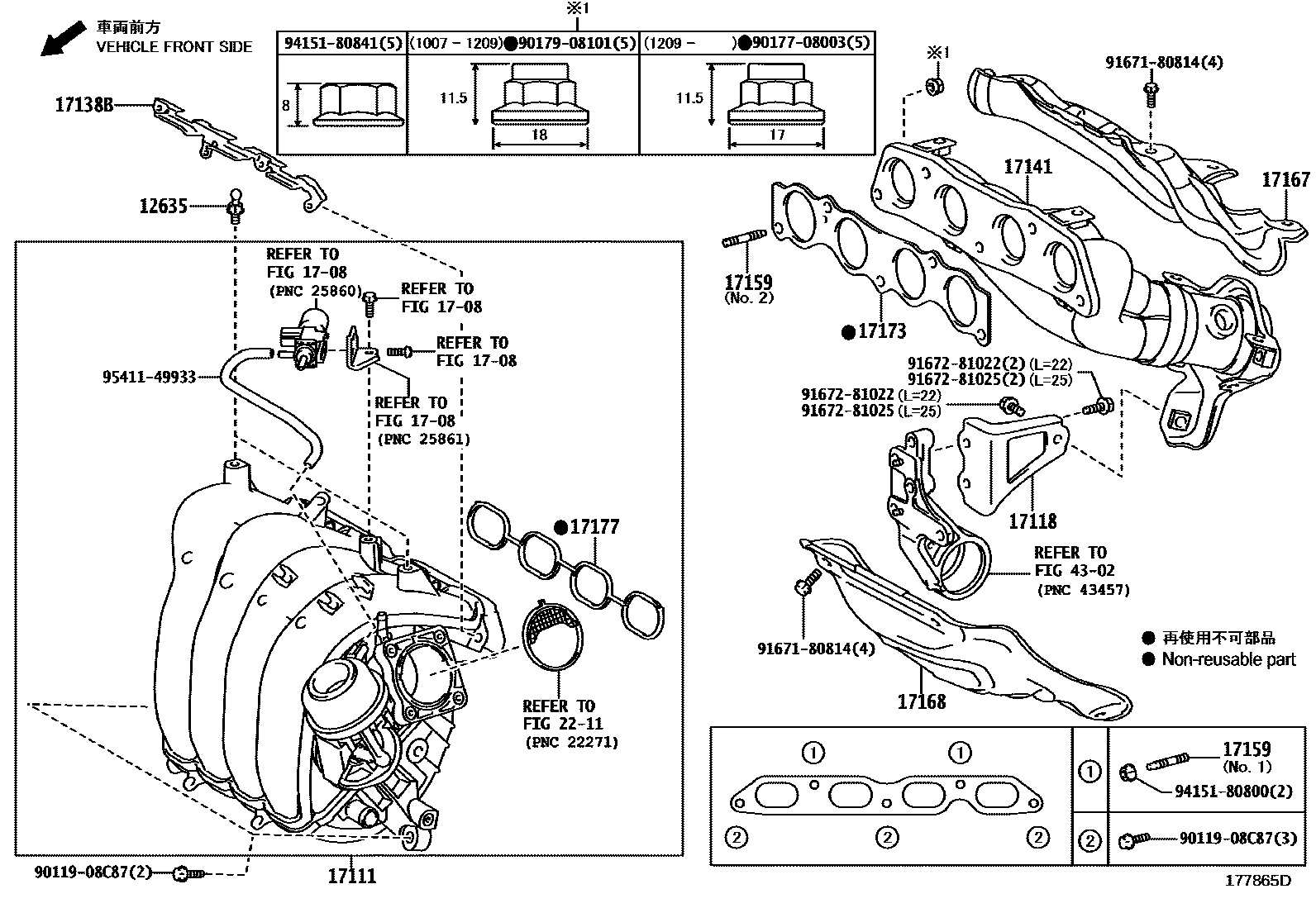

Toyota COROLLA Manifold EPC diagram — 177865D
Manifold — 177865D (200912 – 201301)

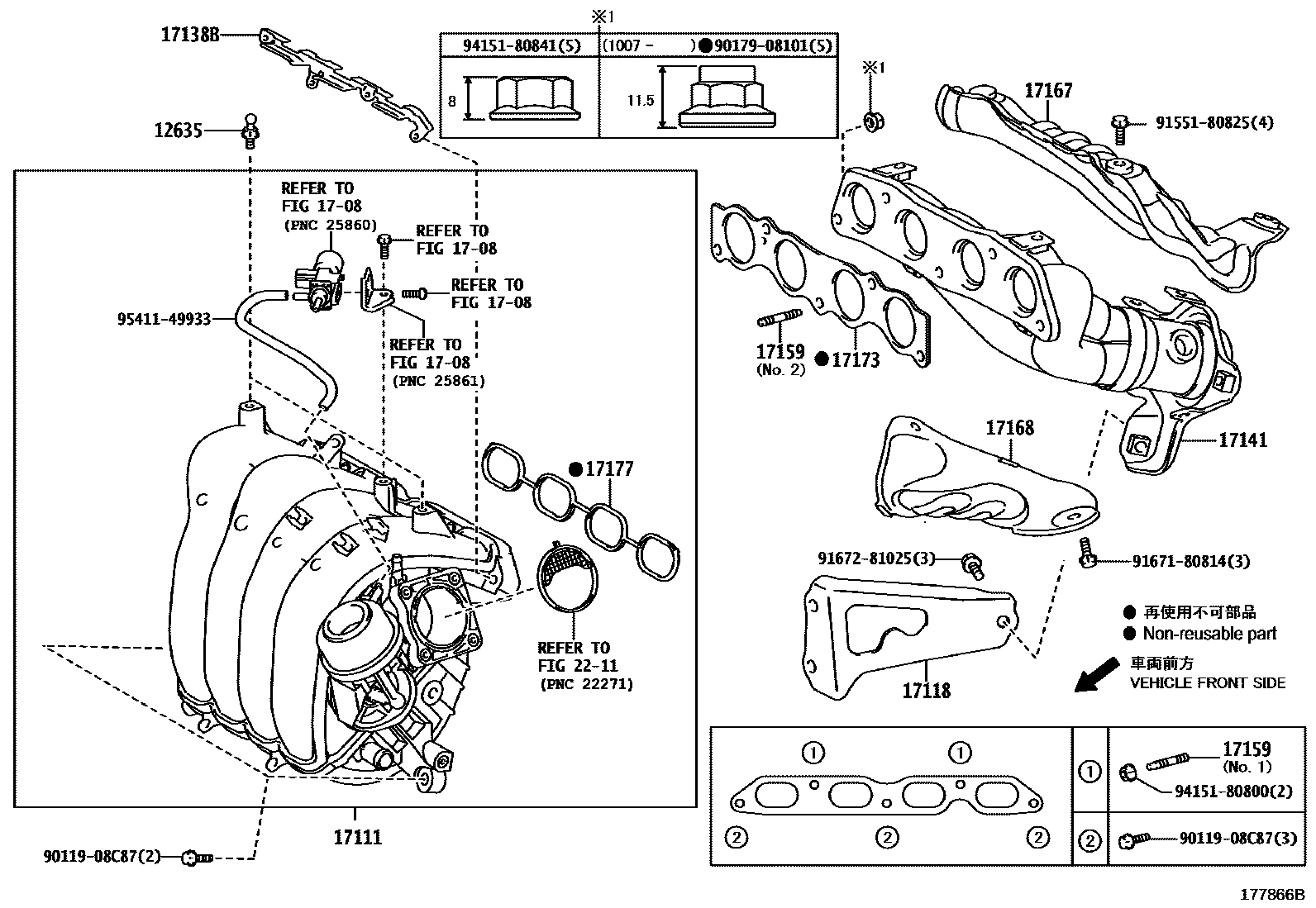

Toyota COROLLA Manifold EPC diagram — 177866B
Manifold — 177866B (200912 – 201212)

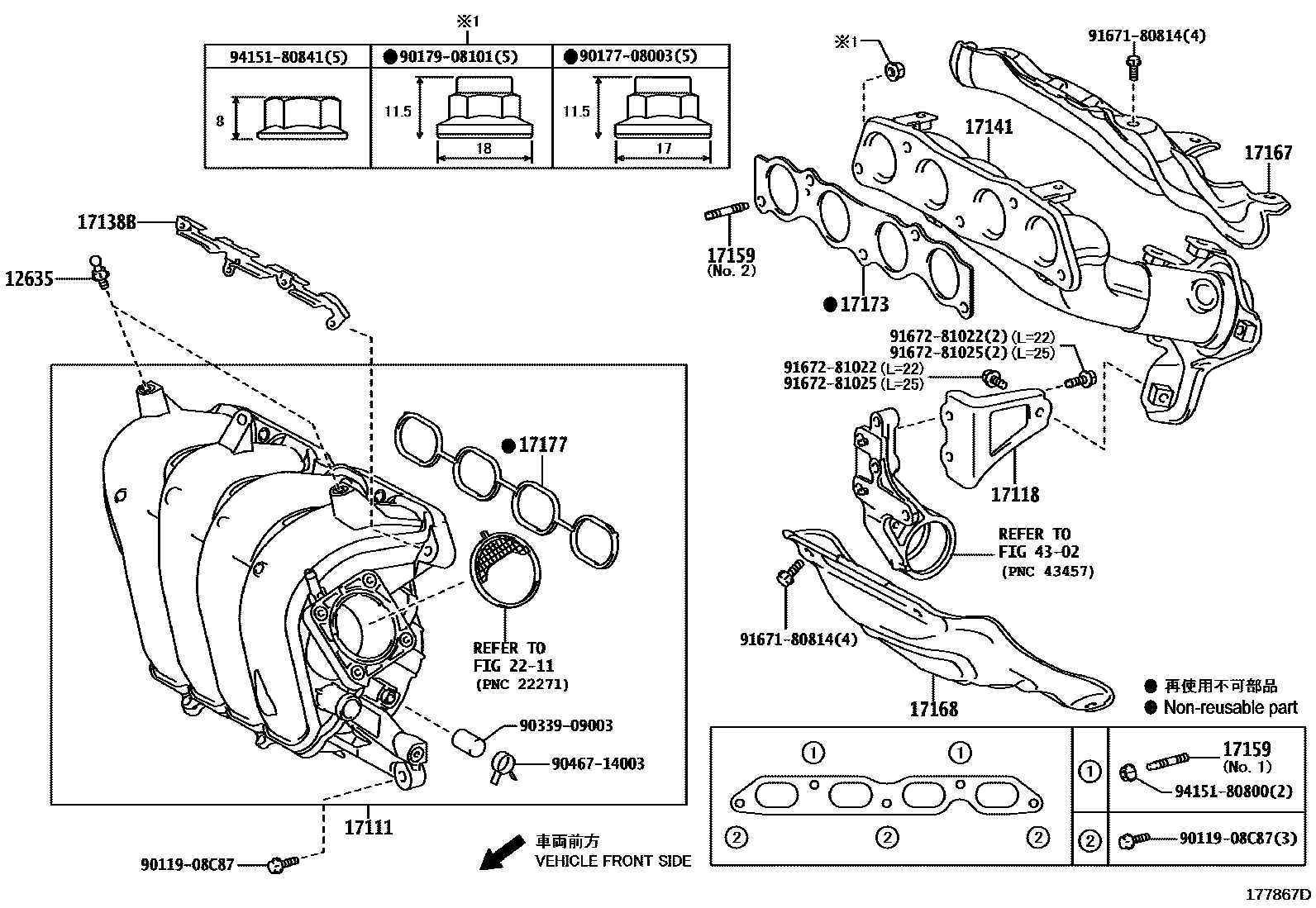

Toyota COROLLA Manifold EPC diagram — 177867D
Manifold — 177867D (201212 – 999999)

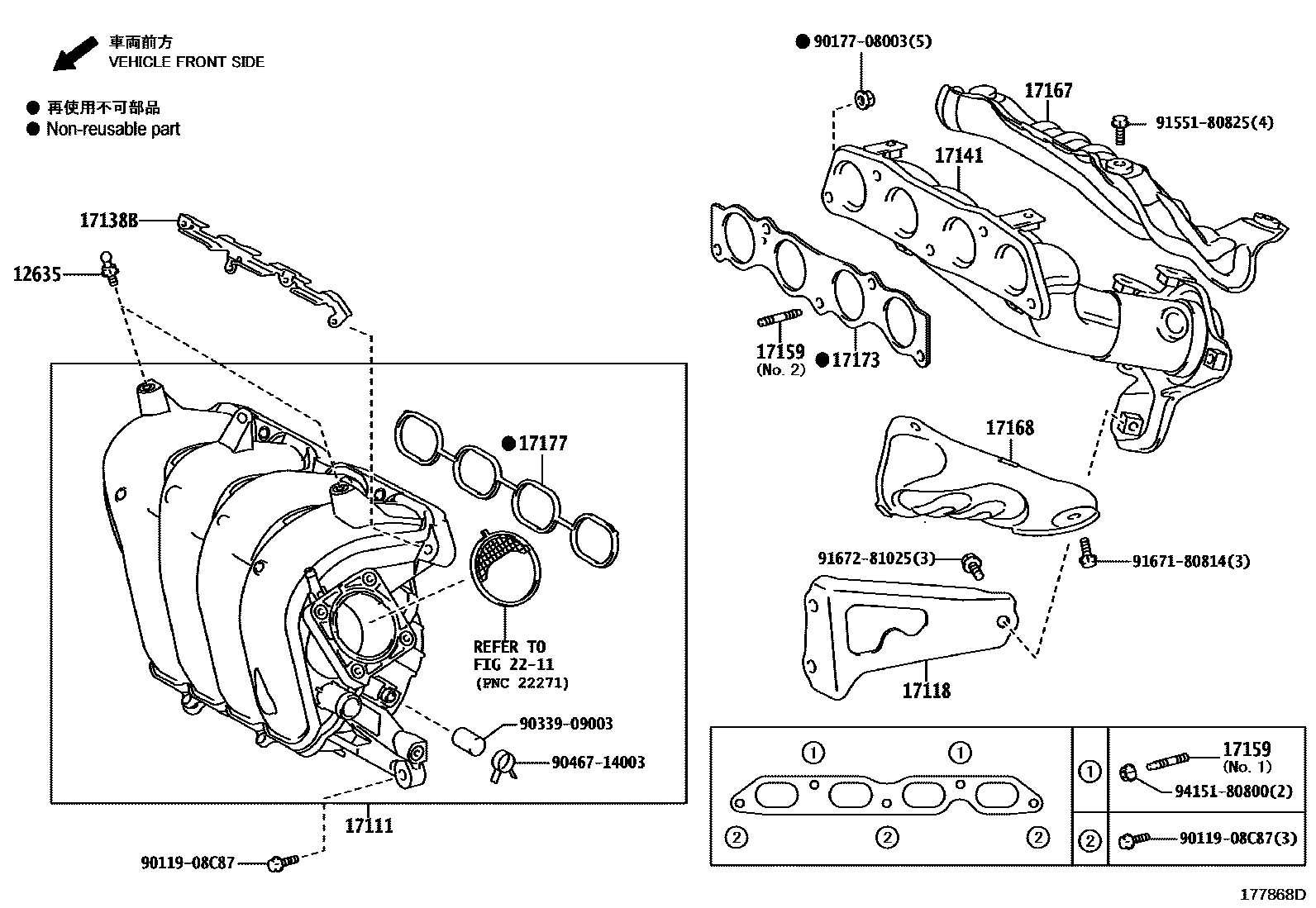

Toyota COROLLA Manifold EPC diagram — 177868D
Manifold — 177868D (201212 – 999999)

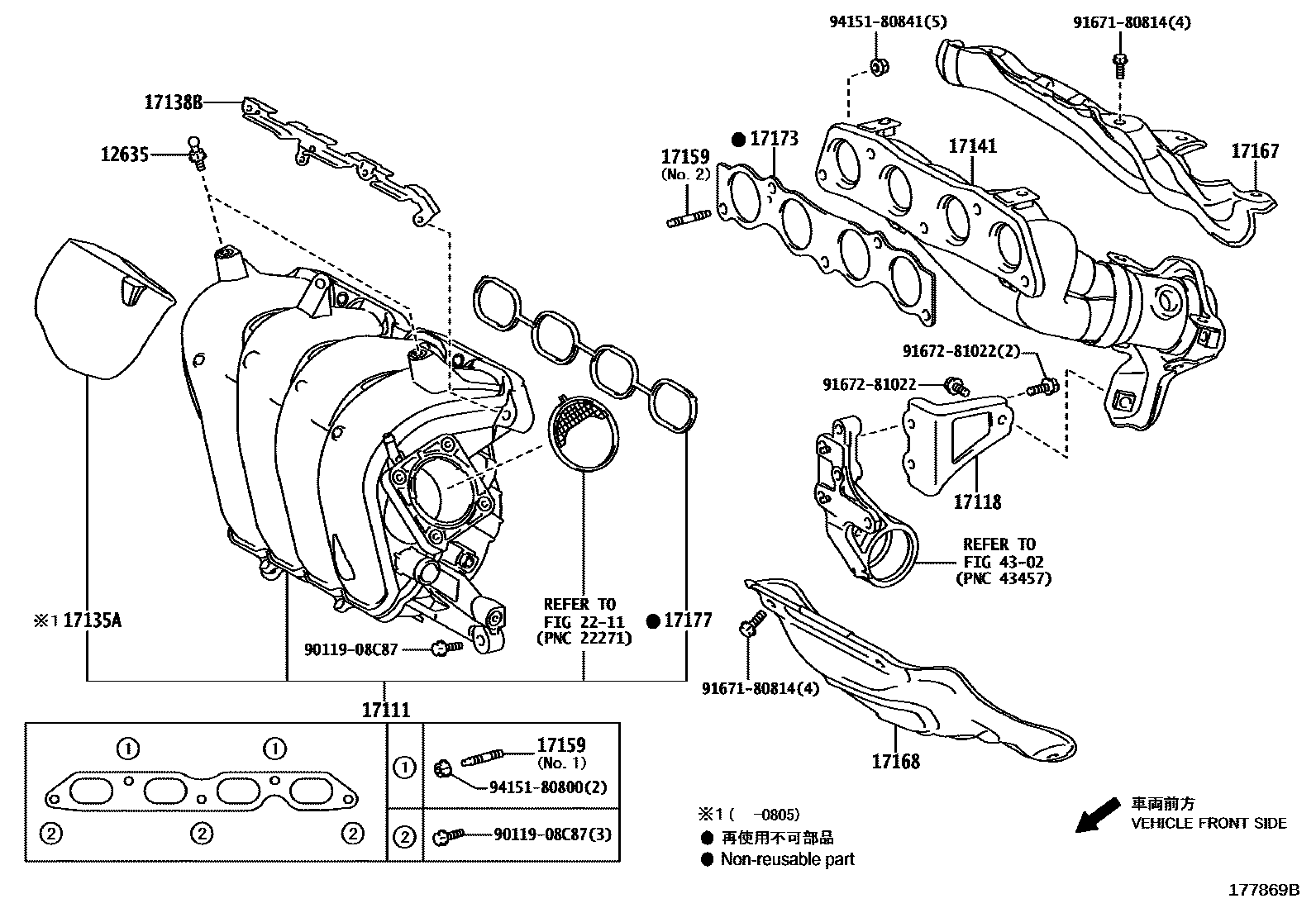

Toyota COROLLA Manifold EPC diagram — 177869B
Manifold — 177869B (200710 – 200912)

PNC and OE references

PNCPart nameOE numbers
12635hood connector90109-06385
17111Intake Manifold17101-21070 · 17101-21071 · 17120-37011 · 17120-37020 · 17120-37021 · 17120-37022 · 17120-37031
17111ZStud bolts (for intake manifold to cylinder head)90126-08049
17118Manifold stays17118-37010 · 17118-37020
17135AIntake manifold No. 1 heat shield17135-37010
17136Intake manifold No. 2 heat shield17136-21010
17138BIntake manifold stay17138-37010 · 17138-37011
17141exhaust manifold17104-21040 · 17104-21041 · 17140-21130 · 17141-37051 · 17141-37060 · 17141-37130
17141KStud bolts (for exhaust manifold to cylinder head)90126-08037
17159Studs (for manifold to cylinder head)90126-08026 · 90126-08052
17167Exhaust manifold No. 1 heat shield17167-21110 · 17167-21190 · 17167-21191 · 17167-21192 · 17167-37011 · 17167-37020 · 17167-37110
17168Exhaust manifold No.2 insulation pad17168-21080 · 17168-21081 · 17168-21082 · 17168-37040 · 17168-37100
17173Gasket (exhaust manifold to cylinder head)17173-21030 · 17173-37010
17177No. 1 gasket (intake manifold to cylinder head)17177-21030 · 17177-37030
17178No. 2 gasket (intake manifold to cylinder head)17178-21010
25591Manifold bracket25591-21060 · 25591-21080
