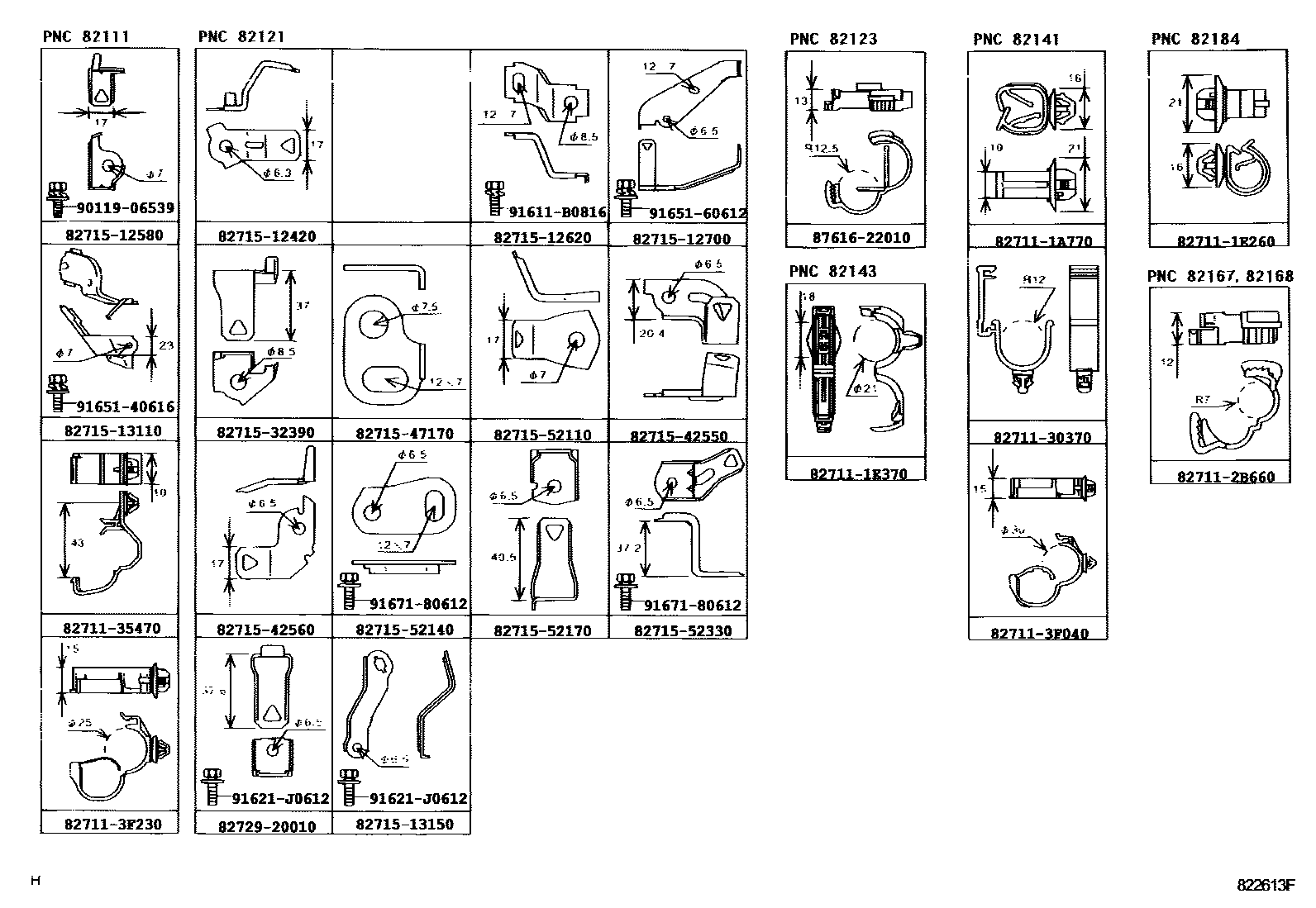

Toyota COROLLA 线束和卡夹 — Figure 8202
Toyota COROLLA EPC diagram 8202, 线束和卡夹, with 11 images and 43 PNC and OE references.
PNC and OE references
| PNC | Part name | OE numbers |
|---|---|---|

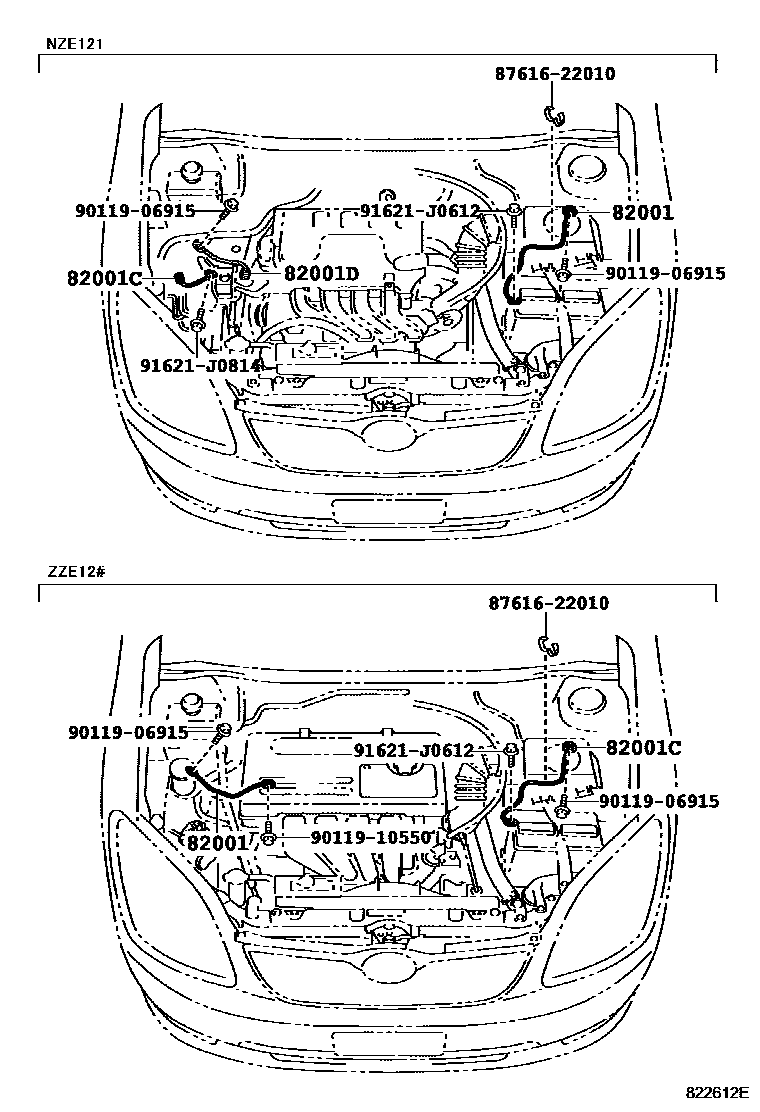

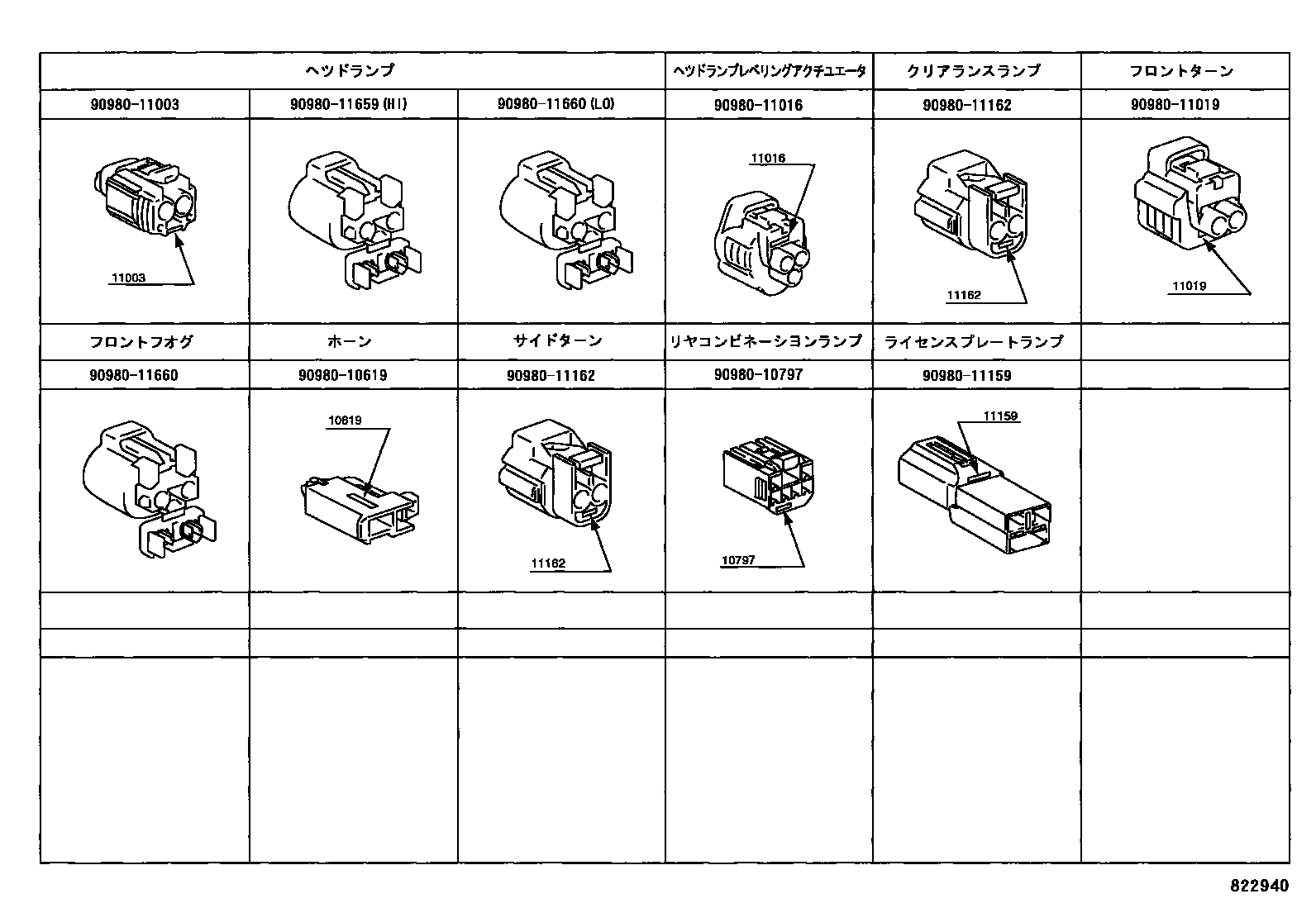

| 82001 | Connection cable No. 1 | 90980-07109 · 90980-07181 |
| 82001C | Connection cable No. 2 | 90980-07181 · 90980-07239 |
| 82001D | Connection cable No. 3 | 90980-07392 |

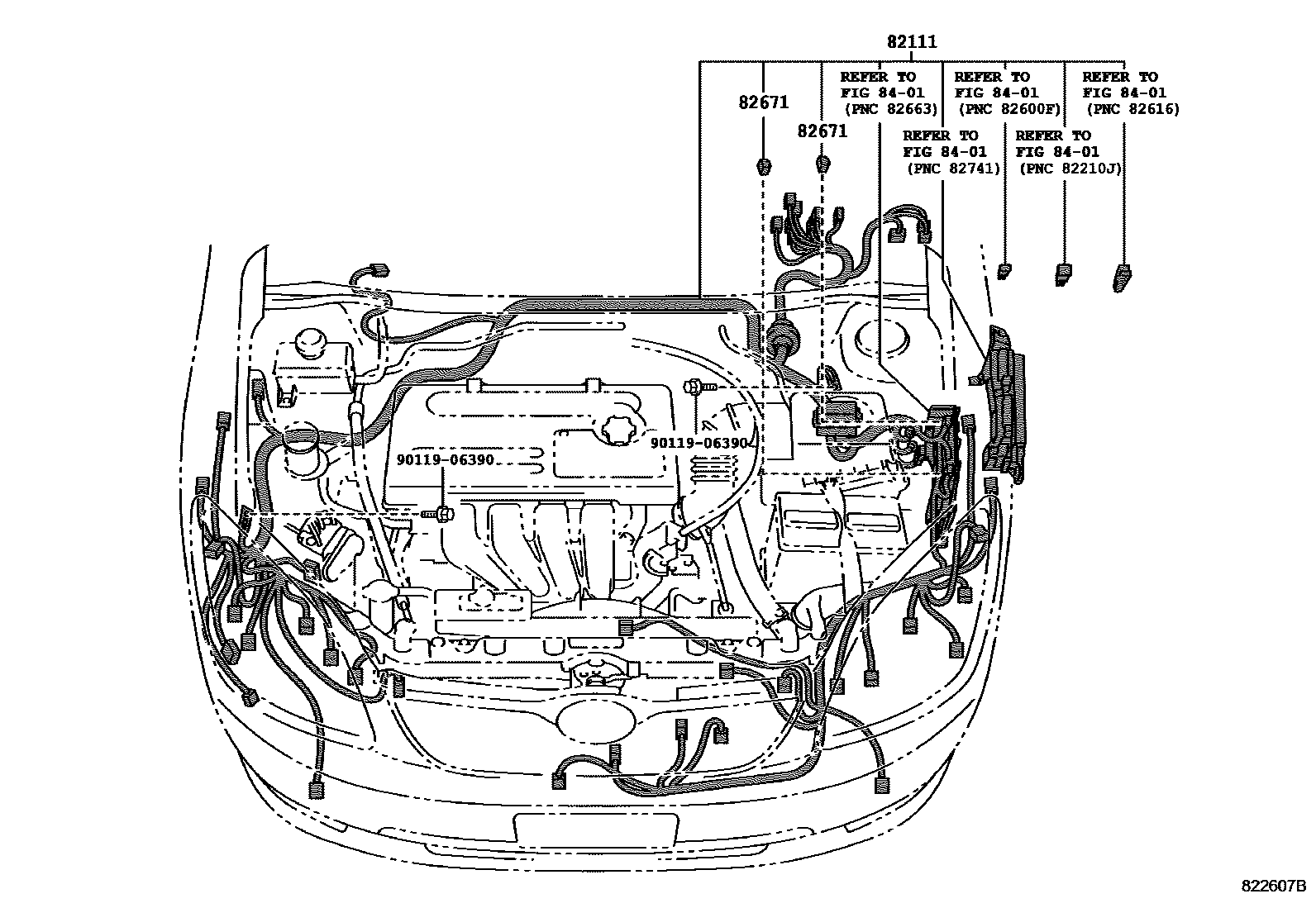

| 82111 | Engine room main wiring harness | 82111-13630 · 82111-13640 · 82111-13740 · 82111-13820 · 82111-13821 · 82111-13830 · 82111-13831 · 82111-13840 · 82111-13841 · 82111-1F040 · 82111-1F041 · 82111-1F050 · 82111-1F051 · 82111-1F060 · 82111-1F061 · 82111-1F070 · 82111-1F071 · 82111-1F080 · 82111-1F081 · 82111-1F090 · 82111-1F091 · 82111-1F100 · 82111-1F101 · 82111-1F110 · 82111-1F111 · 82111-1F120 · 82111-1F121 · 82111-1F190 · 82111-1F191 · 82111-1F200 · 82111-1F201 · 82111-1F210 · 82111-1F211 |

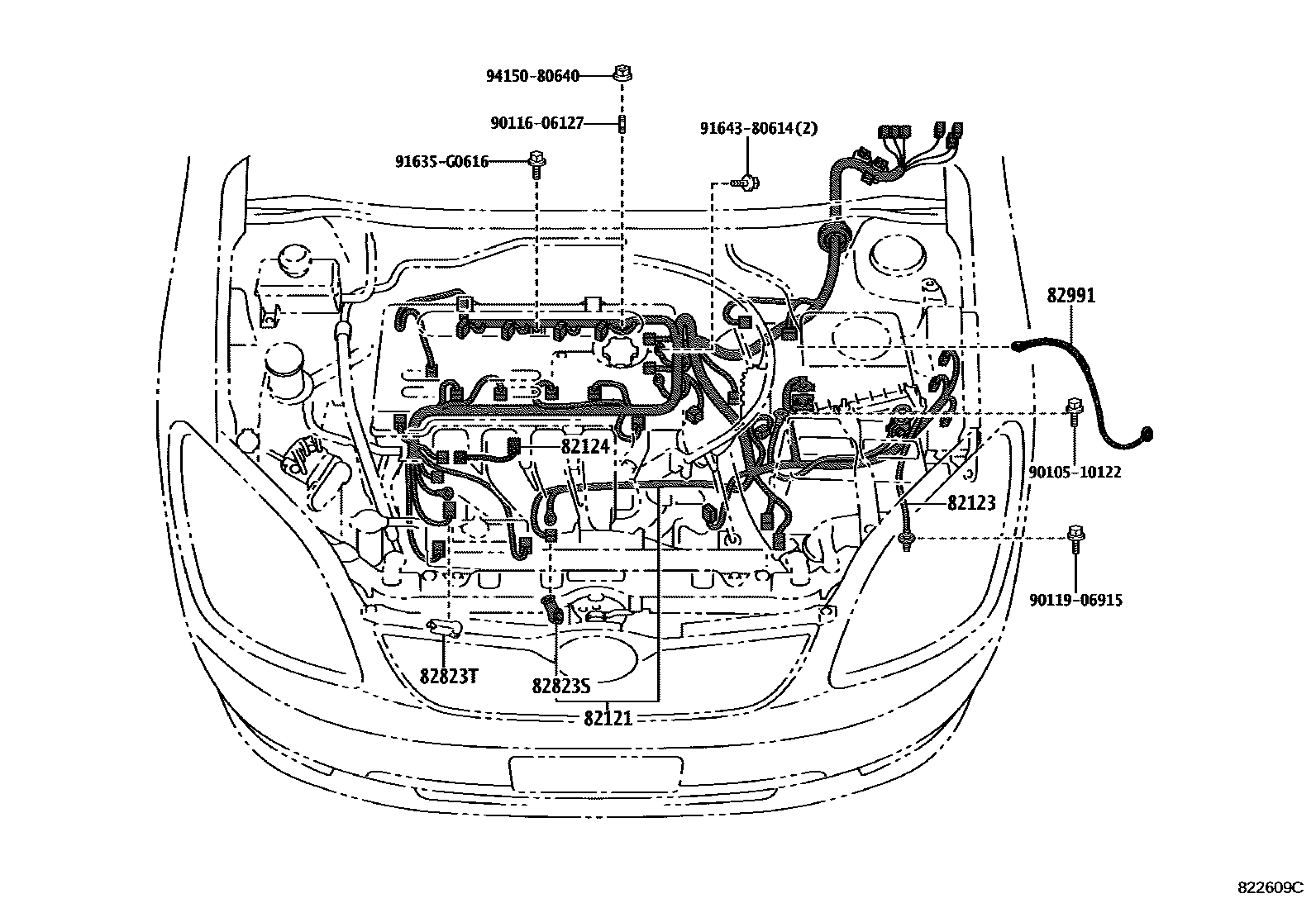

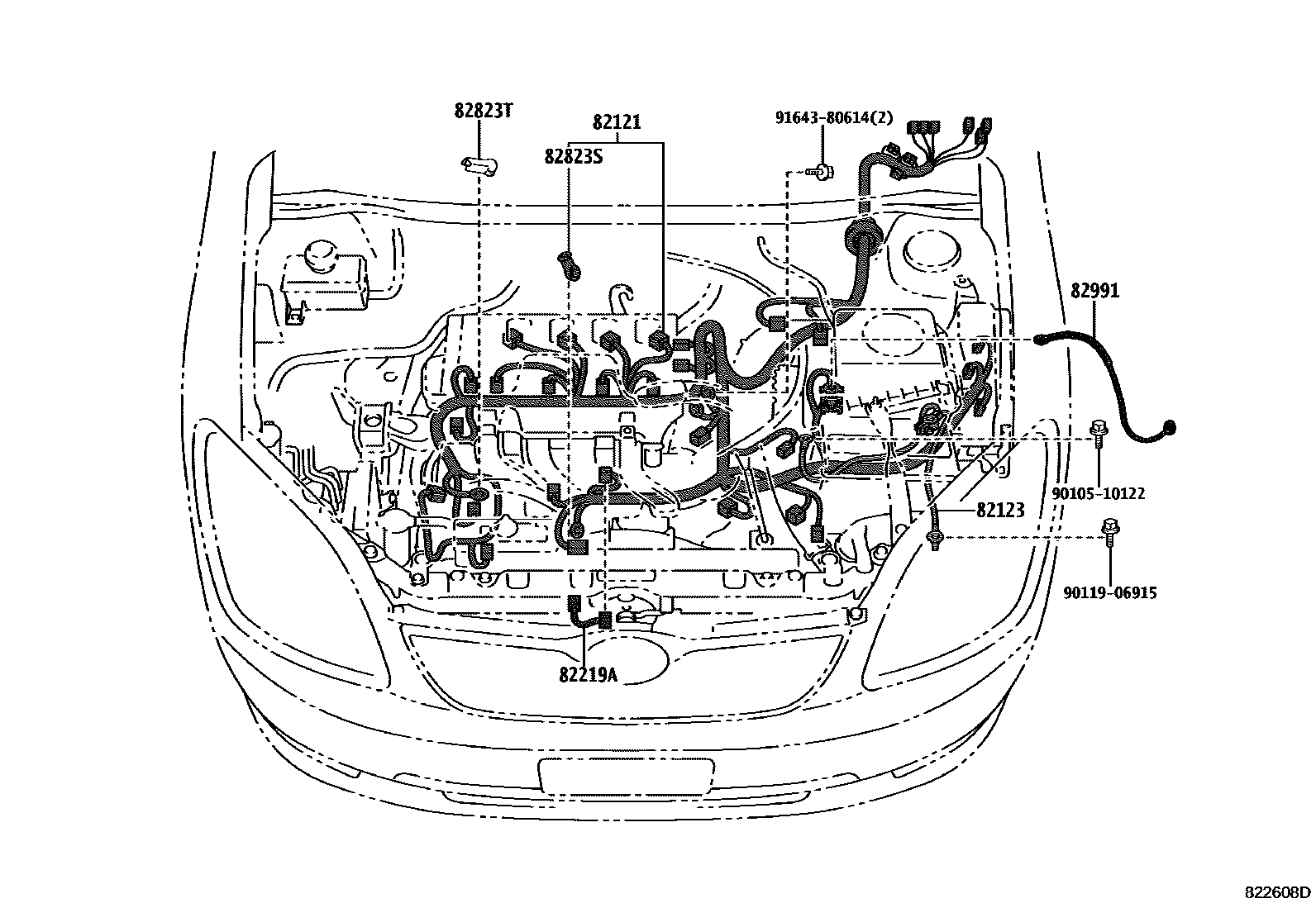

| 82121 | Engine wiring harness | 82121-13430 · 82121-13850 · 82121-13851 · 82121-13852 · 82121-1T470 · 82121-1T471 · 82121-1T660 · 82121-1T661 · 82121-1X050 |
| 82123 | Engine No. 3 wiring harness | 82123-12360 |
| 82124 | Engine No. 4 wiring harness | 82124-32050 |

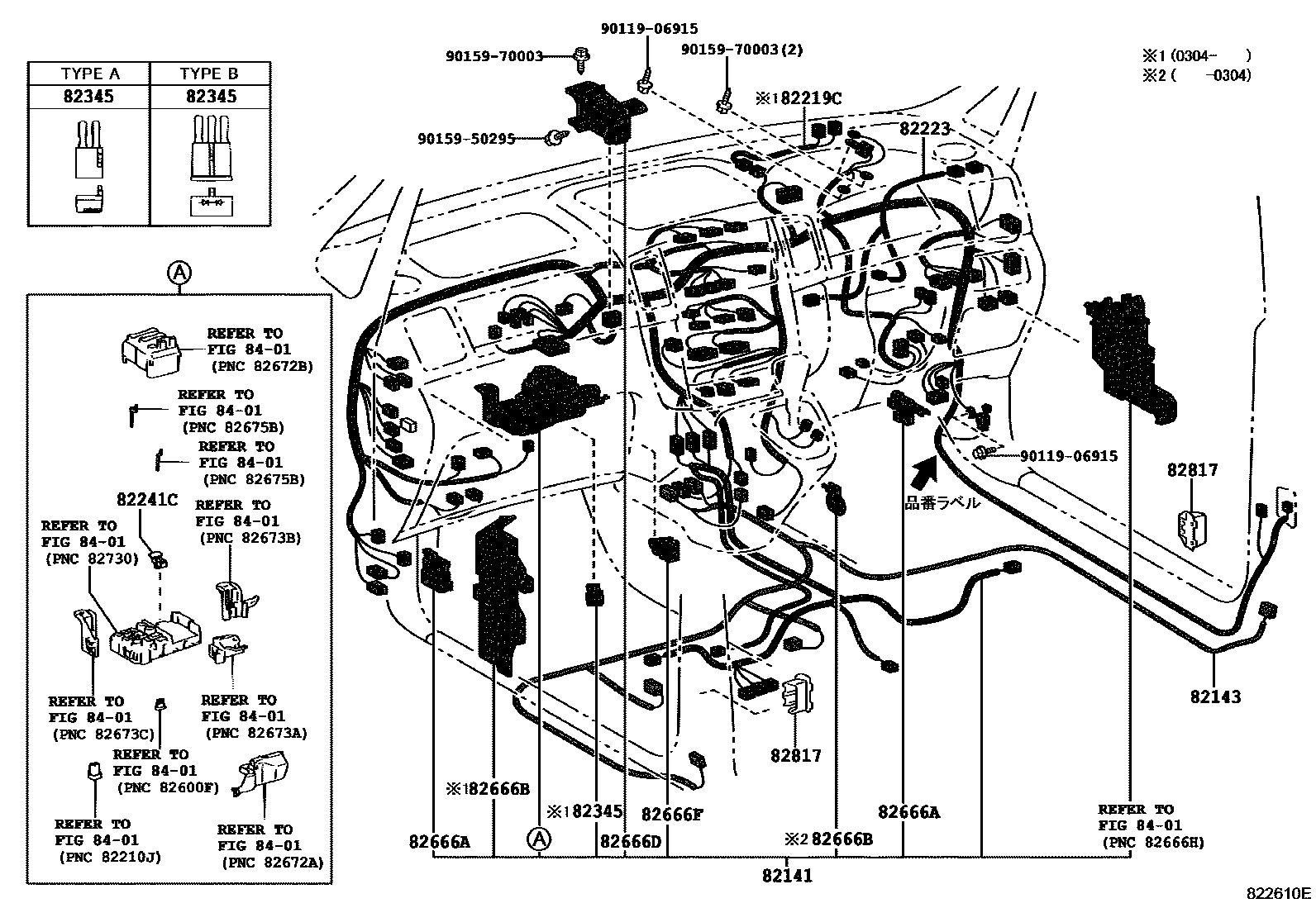

| 82141 | Dashboard wiring harness | 82141-13A00 · 82141-13A01 · 82141-13A11 · 82141-13A20 · 82141-13A21 · 82141-13A31 · 82141-13A40 · 82141-13A41 · 82141-13A50 · 82141-13A52 · 82141-13A60 · 82141-13A62 · 82141-13A70 · 82141-13A72 · 82141-13A80 · 82141-13A81 · 82141-13A91 · 82141-13B00 · 82141-13B01 · 82141-13B11 · 82141-13B20 · 82141-13B21 · 82141-13B30 · 82141-13B32 · 82141-13B40 · 82141-13B42 · 82141-13B50 · 82141-13B52 · 82141-13C90 · 82141-13C91 · 82141-13D00 · 82141-13D01 · 82141-13D10 · 82141-13D11 · 82141-13D20 · 82141-13D21 · 82145-13250 · 82145-13251 · 82145-13260 · 82145-13270 · 82145-13271 · 82145-13272 · 82145-13280 · 82145-13281 · 82145-13290 · 82145-13291 · 82145-13300 · 82145-13301 · 82145-13310 · 82145-13320 · 82145-13321 · 82145-13322 · 82145-13330 · 82145-13331 · 82145-13340 · 82145-13341 · 82145-13350 · 82145-13360 · 82145-13361 · 82145-13370 · 82145-13780 · 82145-13790 · 82145-13791 · 82145-13800 · 82145-13810 · 82145-13811 · 82145-13820 · 82145-13830 · 82145-1F130 · 82145-1F140 · 82145-1F150 · 82145-1F160 · 82145-1F170 · 82145-1F180 · 82145-1F190 · 82145-1F191 · 82145-1F192 · 82145-1F200 · 82145-1F201 · 82145-1F210 · 82145-1F211 · 82145-1F220 · 82145-1F221 · 82145-1F222 · 82145-1F230 · 82145-1F231 · 82145-1F240 · 82145-1F241 · 82145-1F250 · 82145-1F251 · 82145-1F260 · 82145-1F270 · 82145-1F580 · 82145-1F581 · 82145-1F582 · 82145-1F591 · 82145-1F592 · 82145-1F600 · 82145-1F601 · 82145-1F602 · 82145-1F660 · 82145-1F661 · 82145-1F680 · 82145-1F681 · 82145-1F690 · 82145-1F691 · 82145-1F700 · 82145-1F701 · 82145-1F720 · 82145-1F721 · 82145-1F730 · 82145-1F731 · 82145-1F740 · 82145-1F741 · 82145-1F800 · 82145-1F801 · 82145-1F810 · 82145-1F811 · 82145-1F820 · 82145-1F821 · 82145-1F840 · 82145-1F841 · 82145-1F851 · 82145-1F860 · 82145-1F861 · 82146-13091 · 82146-13110 · 82146-13111 · 82146-13120 · 82146-13121 · 82146-13130 · 82146-13131 · 82146-13230 · 82146-13231 · 82146-13240 · 82146-13241 · 82146-13250 · 82146-13251 · 82146-13370 · 82146-13371 · 82146-13380 · 82146-13381 · 82146-13390 · 82146-13391 |
| 82143 | Instrument panel wiring harness No. 3 | 82143-13170 · 82143-13180 · 82143-13230 · 82143-13240 · 82143-13250 · 82143-13260 · 82143-13290 · 82143-13300 · 82143-13310 · 82143-13320 · 82143-13330 · 82143-13340 · 82143-13350 · 82143-13360 |

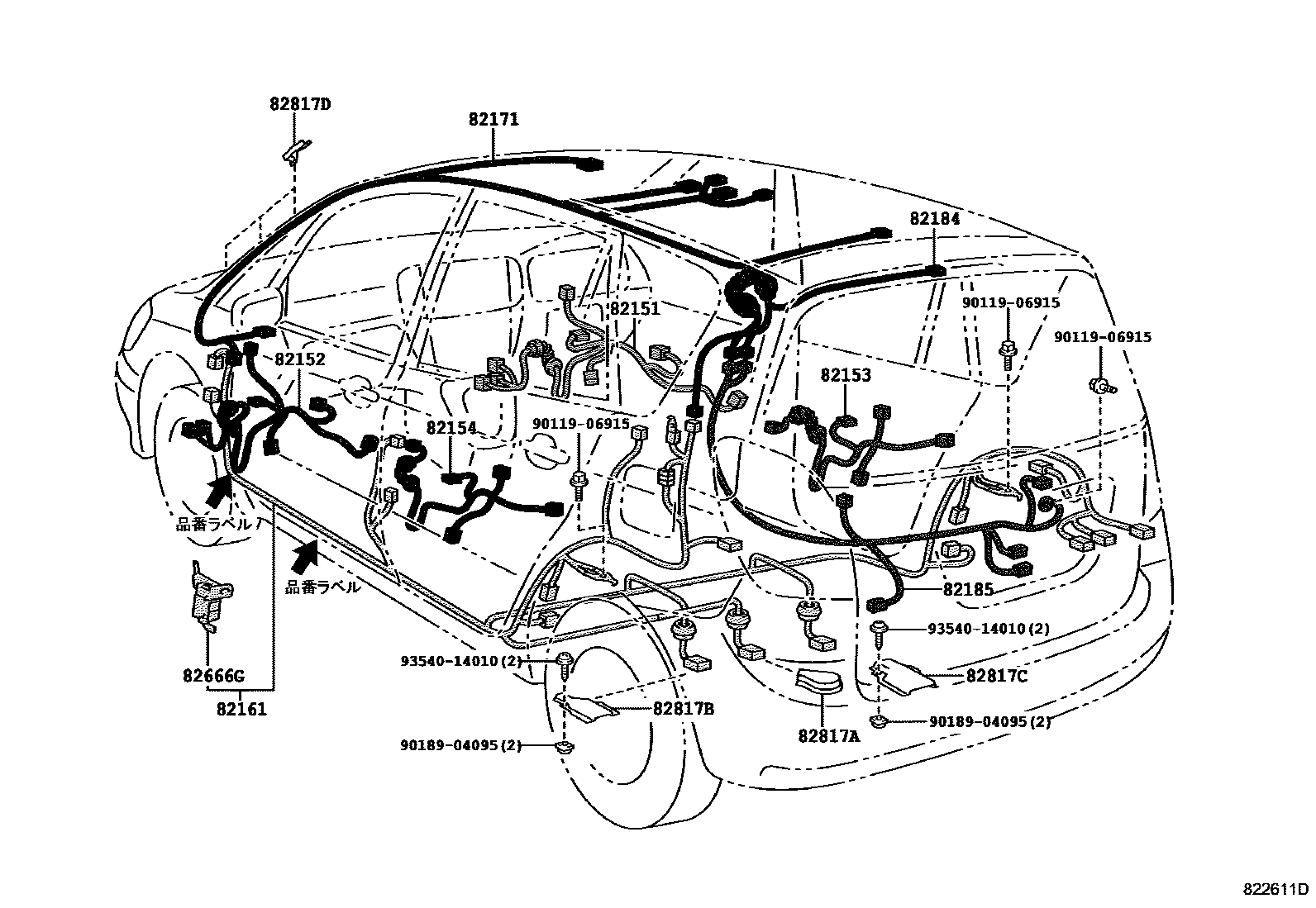

| 82151 | Right front door wiring harness | 82151-13140 · 82151-13150 · 82151-13350 · 82151-13360 · 82151-13370 · 82151-13380 · 82151-13400 · 82151-13410 |
| 82152 | Left front door wiring harness | 82152-13110 · 82152-13120 · 82152-13300 · 82152-13310 · 82152-13320 · 82152-13330 |
| 82153 | Rear door wiring harness No. 1 | 82153-13040 · 82153-13090 · 82153-13110 · 82153-13120 |
| 82154 | Rear door wiring harness No. 2 | 82153-13040 · 82153-13090 · 82154-13090 · 82154-13100 |
| 82161 | floor wiring harness | 82161-13020 · 82161-1F790 · 82161-1F840 · 82199-13020 · 82199-13110 · 82199-13130 · 82199-13260 · 82199-13270 · 82199-13280 · 82199-13290 |

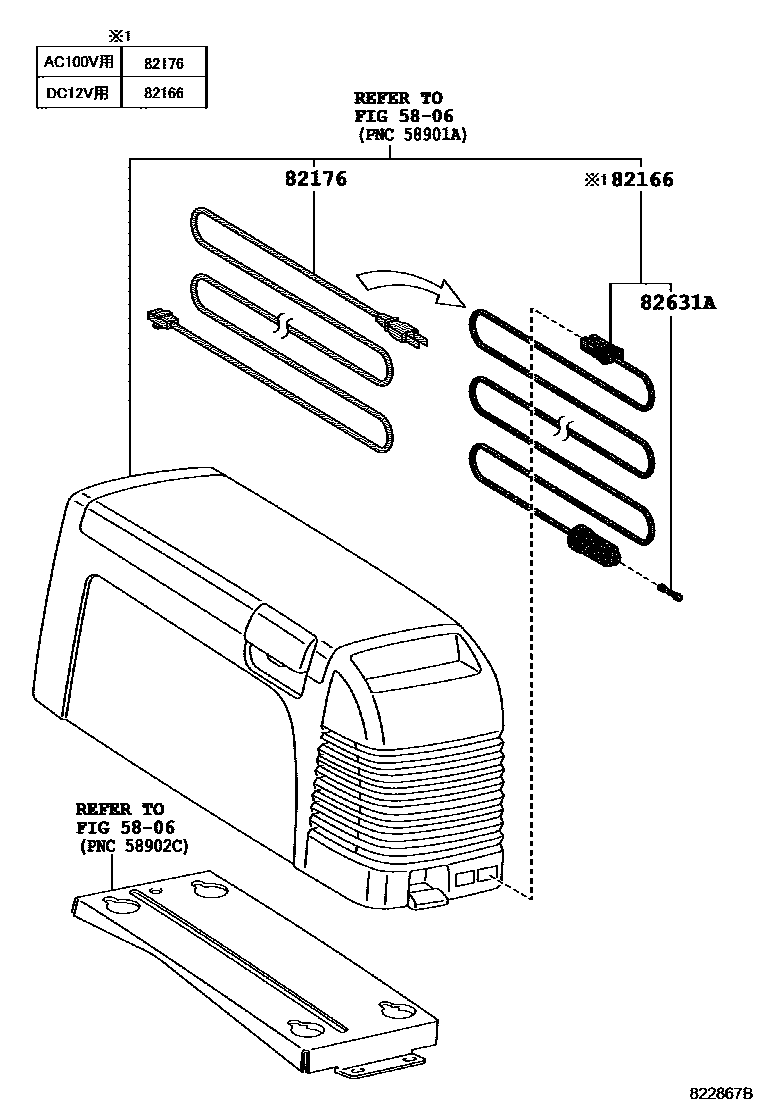

| 82166 | Armrest box wiring harness | 82166-13010 |

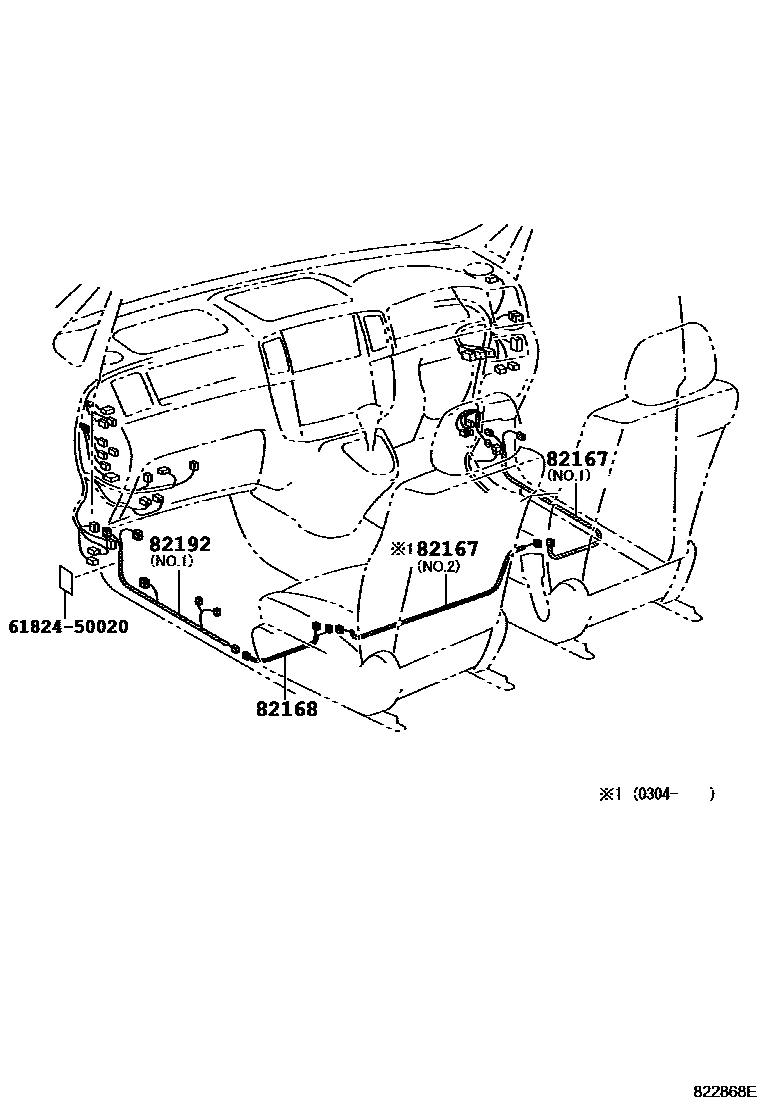

| 82167 | Seat No. 1 wiring harness | 71143-13010 · 82167-13010 · 82167-13011 |
| 82168 | Seat No. 2 wiring harness | 82168-13010 · 82168-13021 |
| 82171 | Roof No. 1 wiring harness | 82171-13250 · 82171-13260 · 82171-13350 · 82171-13380 · 82171-13390 · 82171-13410 |
| 82176 | Rear armrest box wiring harness | 82176-13010 |
| 82184 | Rear door No. 1 wiring harness | 82184-13430 |
| 82185 | Rear door wiring harness No. 2 | 82185-13590 · 82185-13600 |

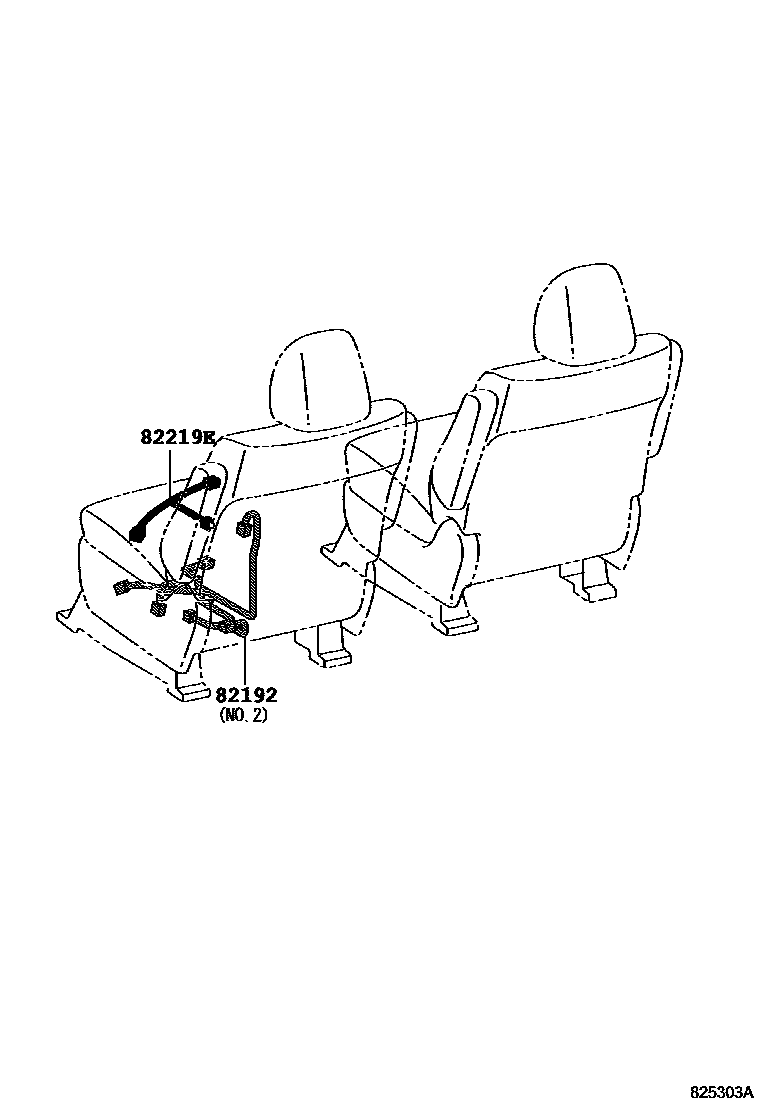

| 82192 | Front left seat wiring harness | 82192-13010 · 82192-D1040 |
| 82219A | sensor harness | 82219-52010 |
| 82219C | sensor harness | 82219-13020 · 82219-13030 |
| 82219E | sensor harness | 82219-D1030 |
| 82223 | switch harness | 82223-13030 · 82223-13040 |
| 82241C | Relay harness | 82241-02010 |
| 82345 | diode | 82345-12050 · 82345-32020 |
| 82631A | fuse holder | 82631-13010 |
| 82666A | Connector holder No. 2 | 82666-12260 |
| 82666B | No. 3 connector holder | 82666-12250 · 82666-12310 |
| 82666D | No. 5 connector holder | 82666-13070 |
| 82666F | No. 7 connector holder | 82666-35040 |
| 82666G | No. 8 connector holder | 82666-12330 |
| 82671 | junction box | 82671-30360 |
| 82817 | No. 1 wire harness protection device | 82817-1A760 · 82817-1A761 · 82817-1A830 |
| 82817A | No. 2 wire harness protection device | 82817-13260 |
| 82817B | No. 3 wire harness protection device | 82817-13270 |
| 82817C | No. 4 wire harness protection device | 82817-13280 |
| 82817D | No. 5 wire harness protection device | 82817-13250 |
| 82823S | Toyota part | 82823-12090 |
| 82823T | Toyota part | 82823-22050 |
| 82991 | Fuse repair line | 82991-12070 |
