Toyota COROLLA 前门锁和车门把手 — Figure 6703

Toyota COROLLA EPC diagram 6703, 前门锁和车门把手, with 2 images and 15 PNC and OE references.

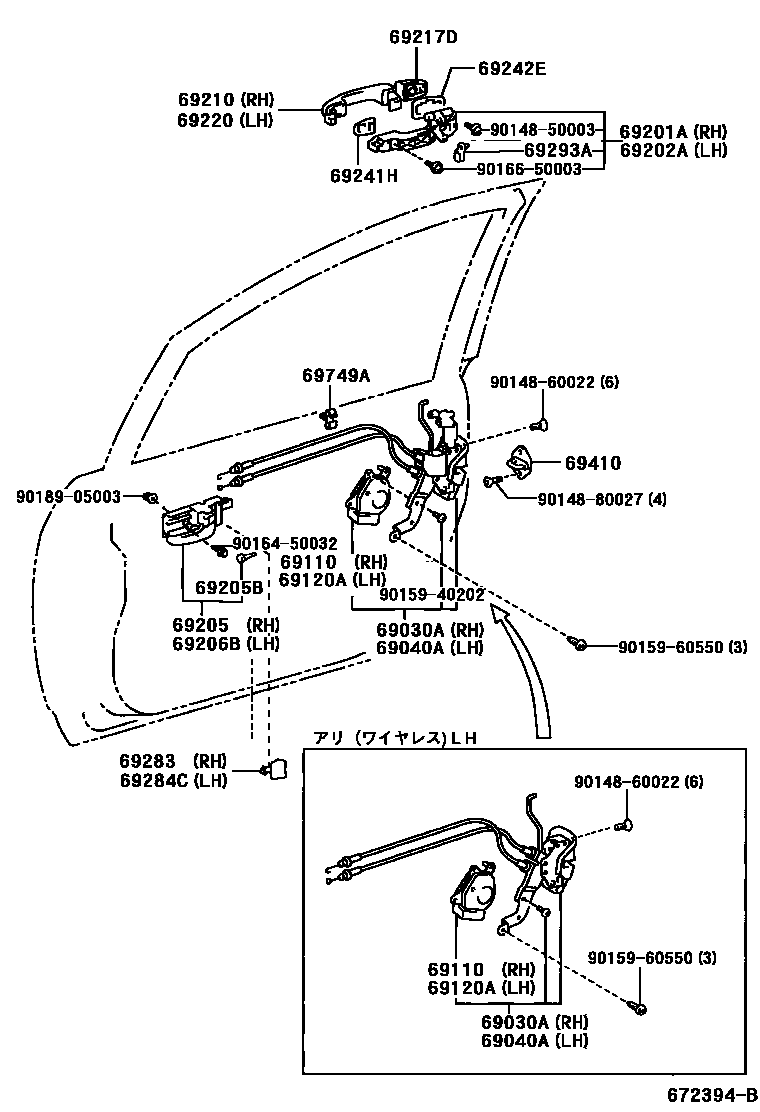

Toyota COROLLA 前门锁和车门把手 EPC diagram — 672394B
前门锁和车门把手 — 672394B (200105 – 200304)

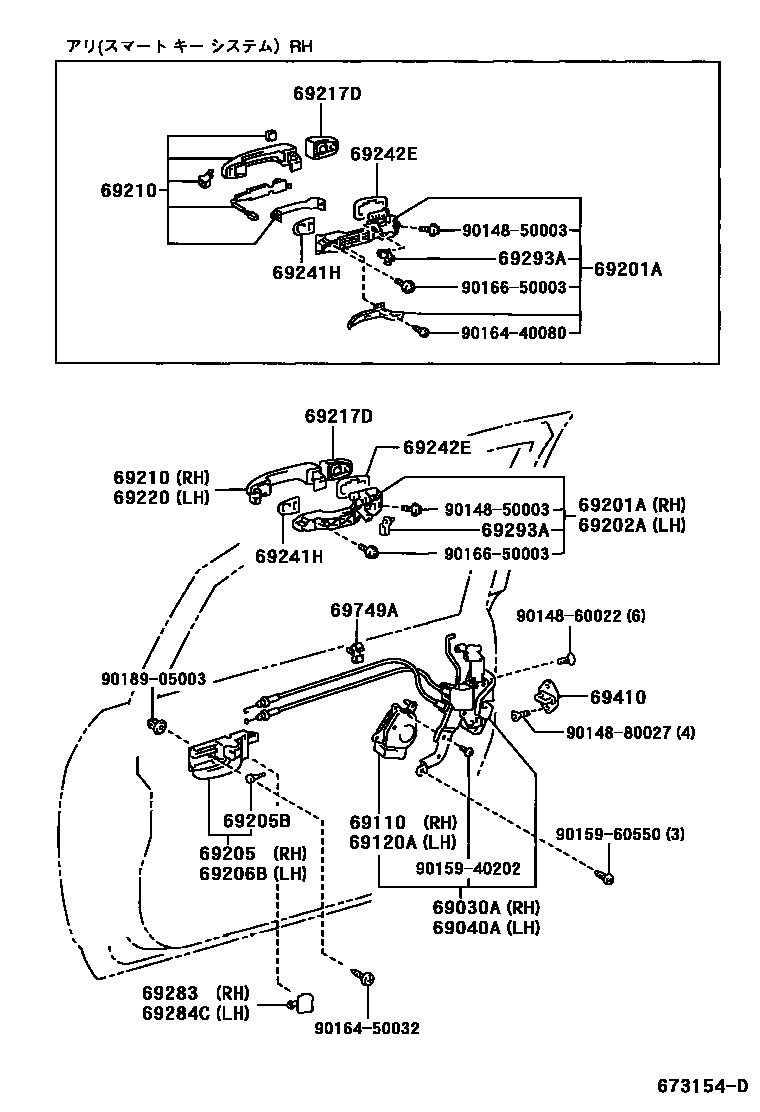

Toyota COROLLA 前门锁和车门把手 EPC diagram — 673154D
前门锁和车门把手 — 673154D (200304 – 999999)

PNC and OE references

PNCPart nameOE numbers
69030ARight front door lock assembly with motor69030-12440
69040ALeft front door door lock assembly with motor69040-12450 · 69040-12520
69110Right front door lock actuator assembly69110-12070
69120ALeft front door lock actuator assembly69120-12070 · 69120-12090
69201ARight front door outer handle frame sub-assembly69201-13030 · 69201-42010 · 69201-52010
69202ALeft front door outer handle frame sub-assembly69202-42010 · 69202-52010
69205BCushion pad (for inner front door handle)90541-04027
69210Right front door outer handle assembly69211-42010
69217DFront door outer handle cover69217-42010
69220Left front door outer handle assembly69211-42010
69241HFront door exterior handle pad69241-42020
69242EFront door rear outer handle pad69242-42010
69293AFront door outer handle buckle69293-12030 · 69293-12040
69410Front door lock plate assembly69410-20110
69749AFront door lock No. 1 link clamp69749-32040
