Toyota COROLLA Floor stringers — Figure 5305

Toyota COROLLA EPC diagram 5305, Floor stringers, with 1 images and 34 PNC and OE references.

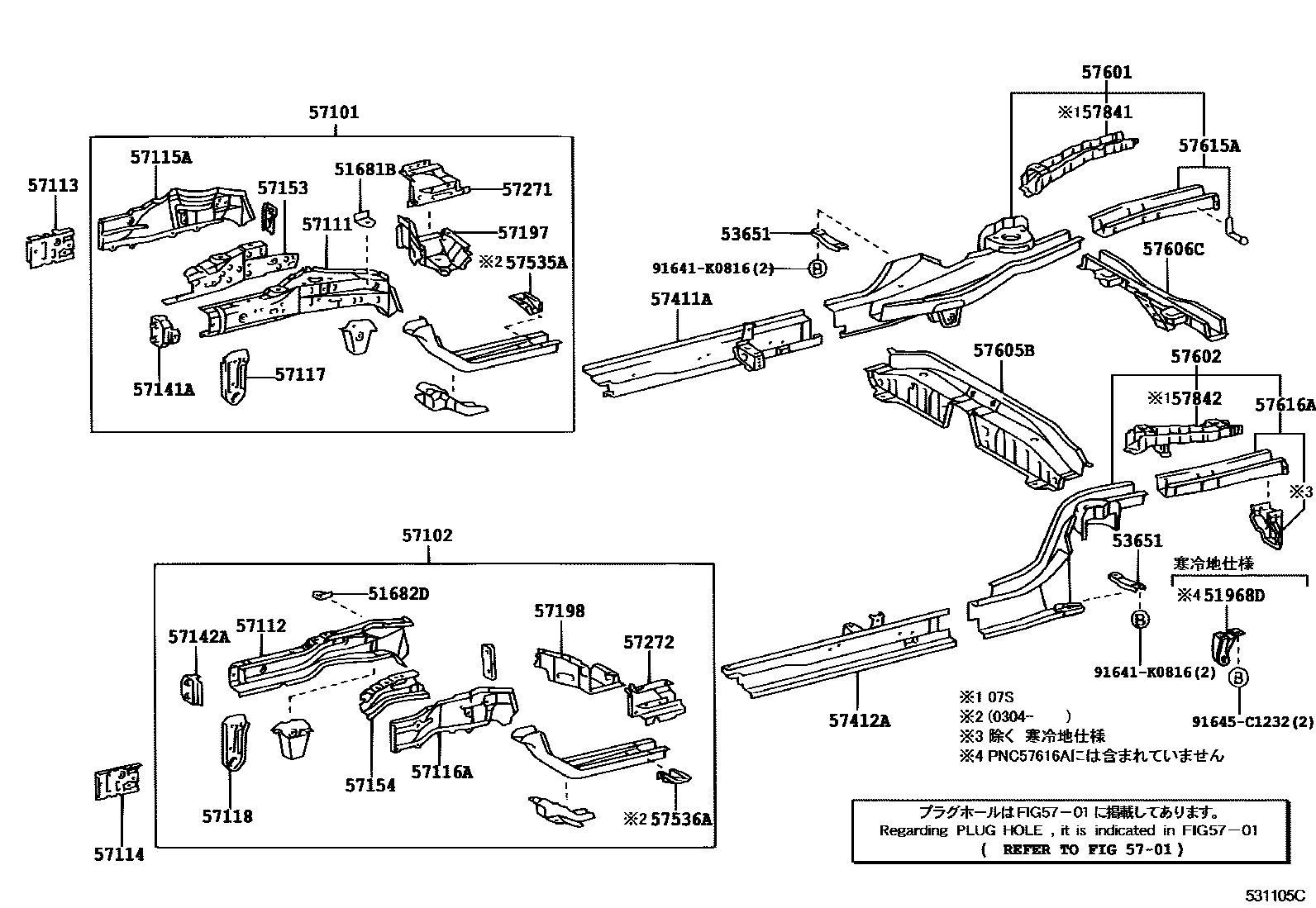

Toyota COROLLA Floor stringers EPC diagram — 531105C
Floor stringers — 531105C (200105 – 999999)

PNC and OE references

PNCPart nameOE numbers
51681BRight front wheel brake flexible hose support plate51681-32050
51682DLeft front wheel brake flexible hose support plate51682-32040
51968DLeft rear transport hook51968-13040
53651Rear floor longitudinal beam bracket53651-32010
57101Right front longitudinal beam sub-assembly57101-13050 · 57101-13090
57102Left front longitudinal beam sub-assembly57102-13070 · 57102-13110
57111Right front longitudinal beam57111-13010
57112Left front longitudinal beam57112-13030
57113Right front longitudinal beam extension57113-13020
57114Left front longitudinal beam extension57114-13020
57115ARight front longitudinal beam outer panel57115-12080
57116ALeft front longitudinal beam outer panel57116-12080
57117Right front longitudinal beam front plate sub-assembly57117-12130
57118Left front longitudinal beam front plate sub-assembly57118-12130
57141AFront bumper arm right bracket57141-12050 · 57141-12080
57142AFront bumper arm left bracket57142-12060 · 57142-12090
57153No. 2 right front longitudinal beam reinforcement57016-12080 · 57016-13020
57154No. 2 left front longitudinal beam reinforcement57017-12060
57197Right front torsion box section piece57197-12030
57198Left front anti-torsion box section piece57198-12030
57271Steering housing support beam right extension57271-13020
57272Steering casing support beam left extension57272-13020
57411AFloor right inner longitudinal beam57401-13070 · 57401-13090
57412AFloor left inner longitudinal beam57402-13050 · 57402-13070
57535AFront floor right bracket57535-13010
57536AFront floor left bracket57536-13010
57601Rear floor right longitudinal beam sub-assembly57601-13460 · 57601-13480 · 57601-13490 · 57601-13540
57602Rear floor left longitudinal beam sub-assembly57602-13450 · 57602-13470 · 57602-13480 · 57602-13490 · 57602-13580 · 57602-13590
57605BRear floor No. 1 cross member sub-assembly57605-13090 · 57605-13100
57606CRear floor No. 2 cross member sub-assembly57606-13130 · 57606-13170
57615ARear floor right rear longitudinal member57615-13902 · 57615-13904 · 57615-13906 · 57615-13907
57616ARear floor left rear longitudinal member57616-13903 · 57616-13905 · 57616-13907 · 57616-13908 · 57616-13910 · 57616-13911
57841Rear No. 2 seat support leg right front reinforcement57803-13020 · 57803-13030
57842Rear No. 2 seat support leg left front reinforcement57804-13030 · 57804-13040
