Toyota COROLLA 制动助力器和真空管 — Figure 4703

Toyota COROLLA EPC diagram 4703, 制动助力器和真空管, with 2 images and 10 PNC and OE references.

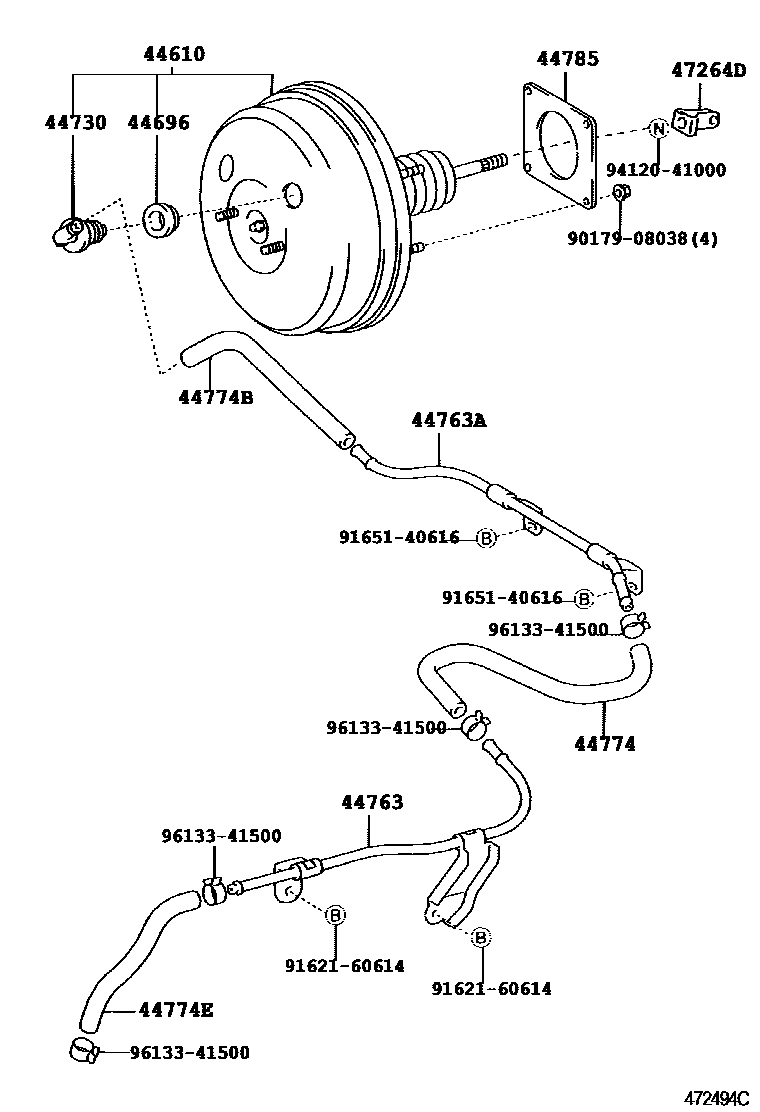

Toyota COROLLA 制动助力器和真空管 EPC diagram — 472494C
制动助力器和真空管 — 472494C (200105 – 999999)

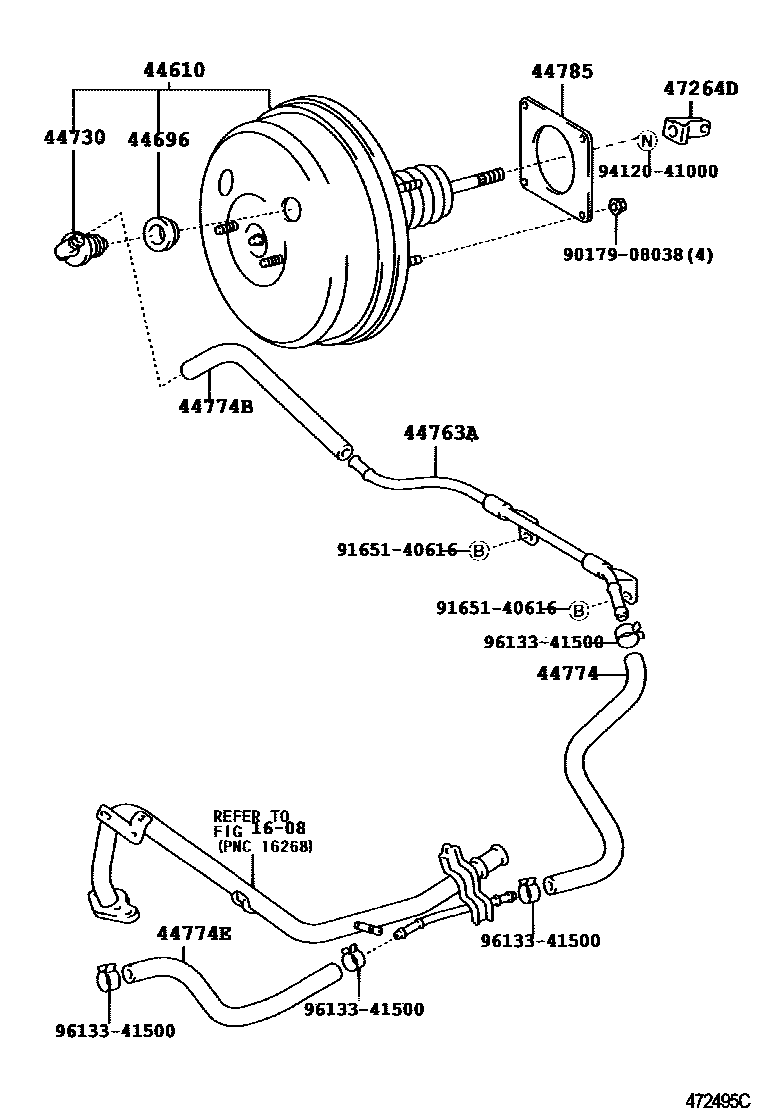

Toyota COROLLA 制动助力器和真空管 EPC diagram — 472495C
制动助力器和真空管 — 472495C (200105 – 999999)

PNC and OE references

PNCPart nameOE numbers
44610brake booster assembly44610-13130
44696One-way valve seal90480-24439
44730Vacuum check valve assembly (for brake)44730-12070
44763booster vacuum tube44763-52010
44763APipe No. 1 (hose to hose)44763-12340
44774Hoses (joints to connector tubes)44774-12410 · 44774-12420
44774BHoses (joints to connector tubes)95446-09180
44774EHoses (joints to connector tubes)44774-20310 · 95446-09130
44785brake booster pad44785-20020
47264DBrake master cylinder push rod U-shaped clamp47264-63010
