Toyota COROLLA Manifold — Figure 1701

Toyota COROLLA EPC diagram 1701, Manifold, with 6 images and 10 PNC and OE references.

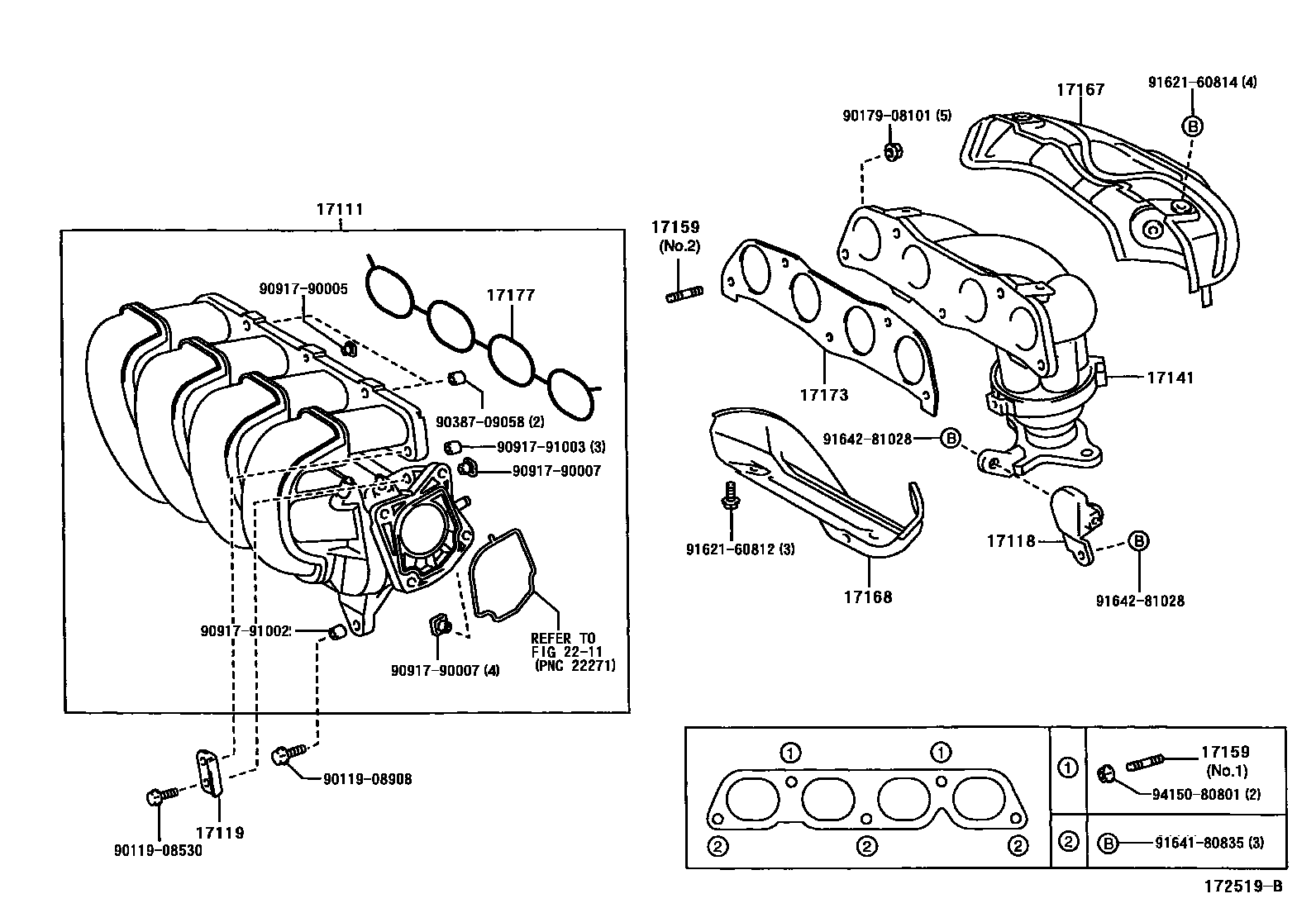

Toyota COROLLA Manifold EPC diagram — 172519B
Manifold — 172519B (200108 – 200304)

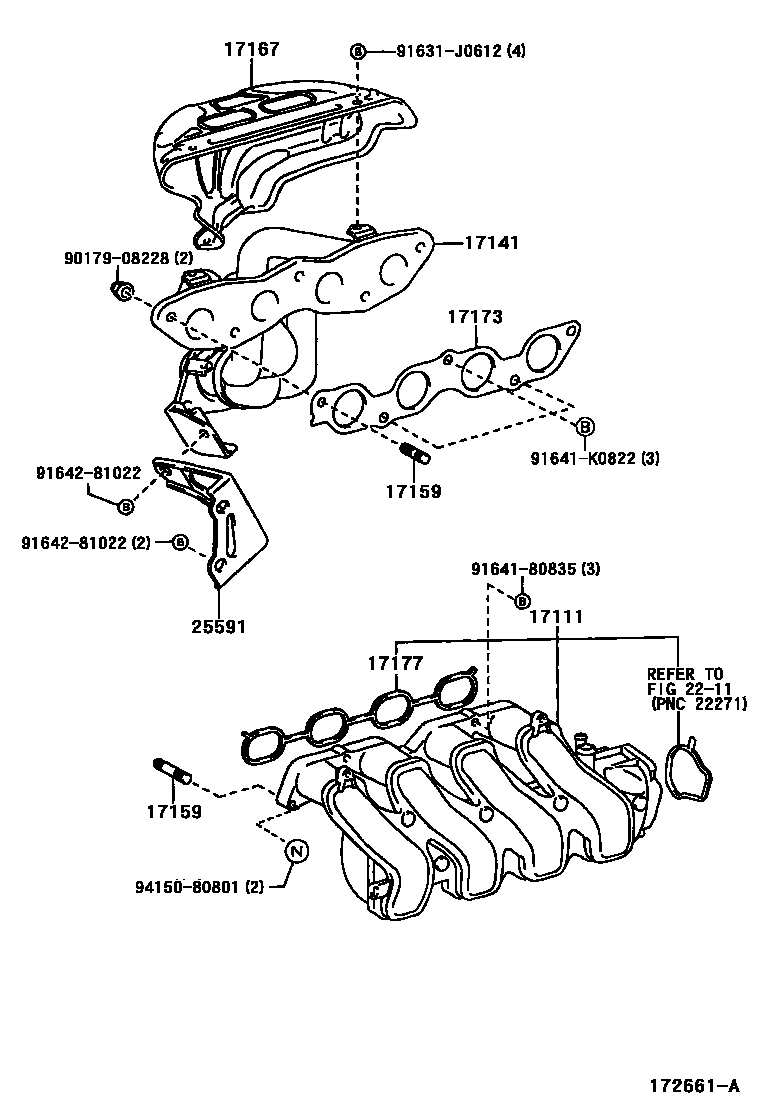

Toyota COROLLA Manifold EPC diagram — 172661A
Manifold — 172661A (200105 – 200304)

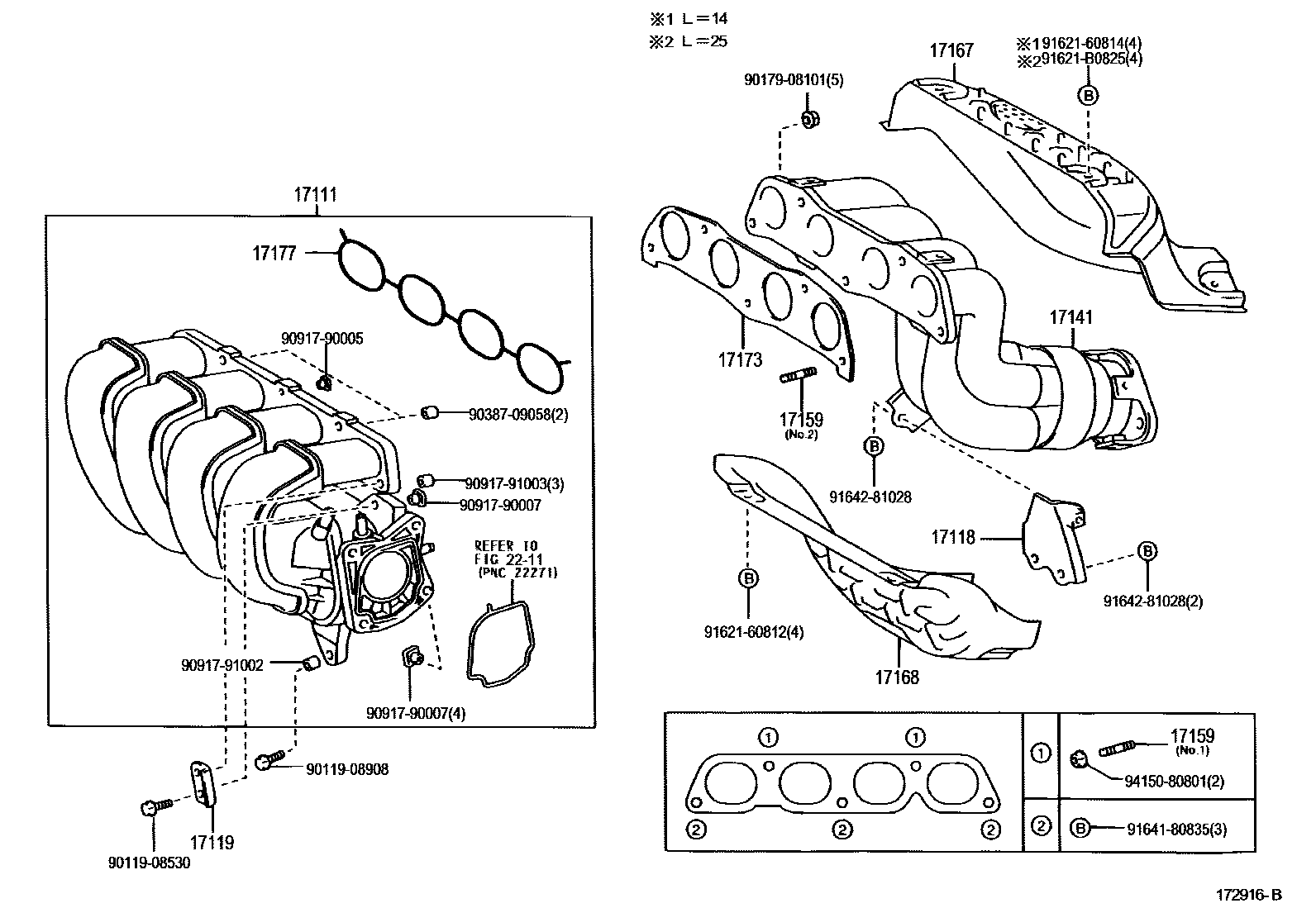

Toyota COROLLA Manifold EPC diagram — 172916B
Manifold — 172916B (200105 – 200304)

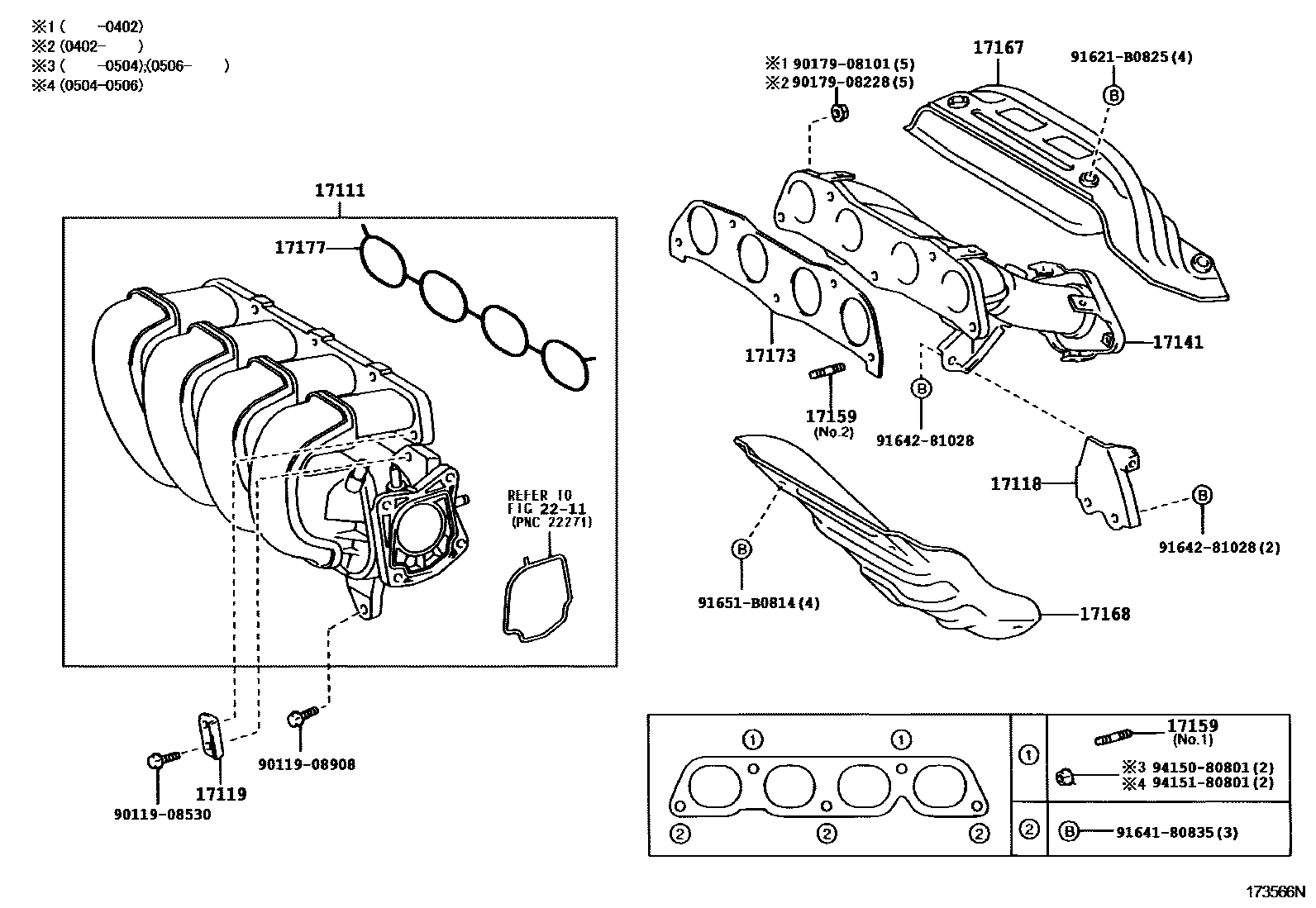

Toyota COROLLA Manifold EPC diagram — 173566N
Manifold — 173566N (200304 – 999999)

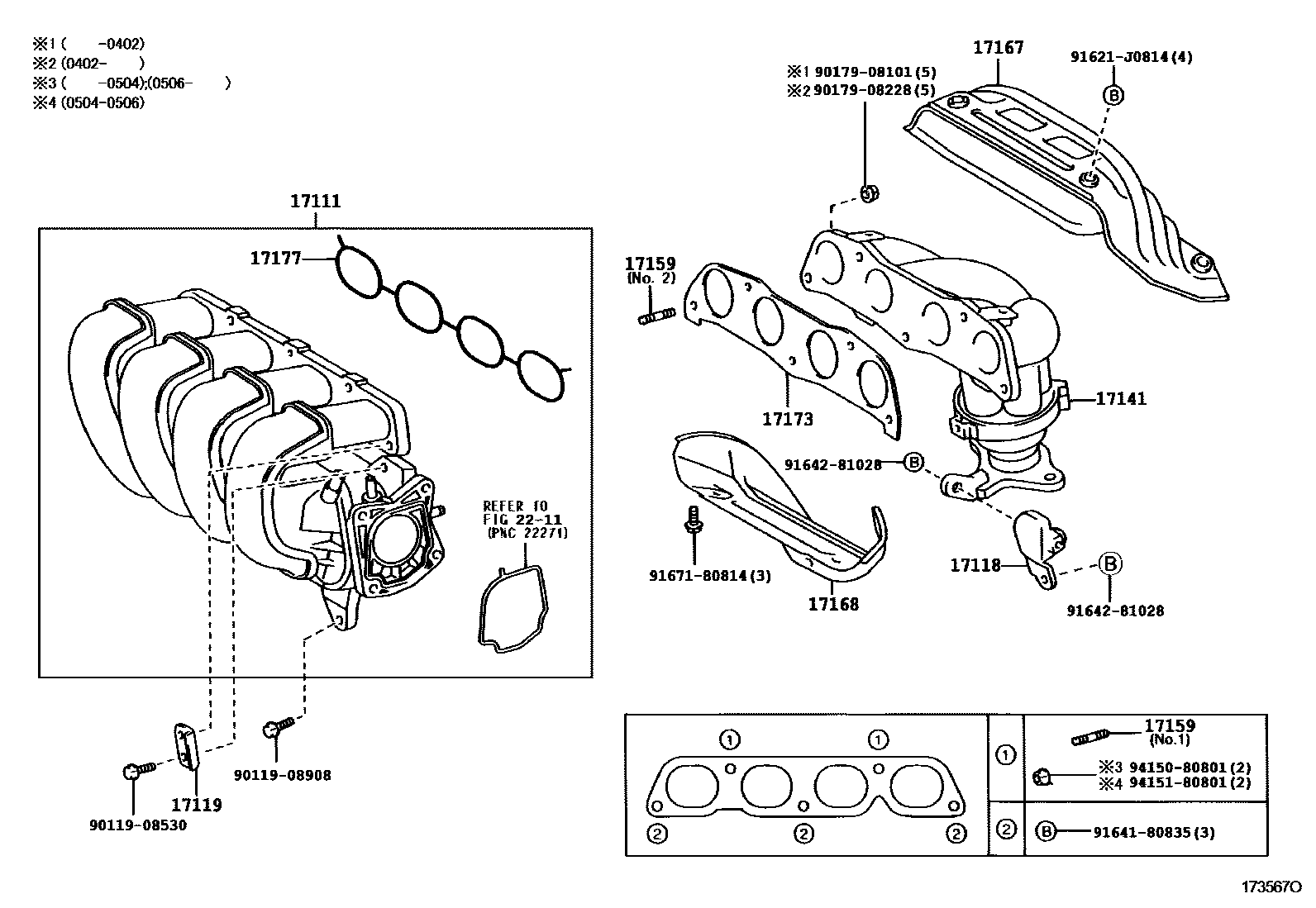

Toyota COROLLA Manifold EPC diagram — 173567O
Manifold — 173567O (200304 – 999999)

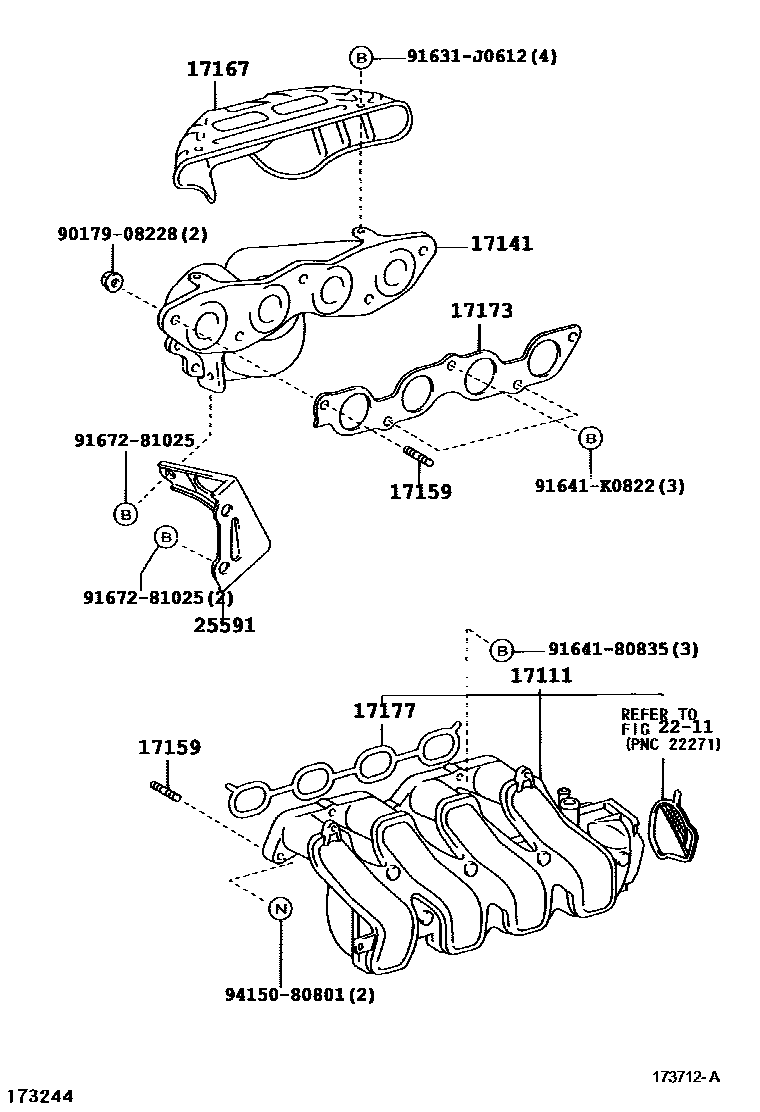

Toyota COROLLA Manifold EPC diagram — 173712A
Manifold — 173712A (200304 – 999999)

PNC and OE references

PNCPart nameOE numbers
17111Intake Manifold17101-21050 · 17120-22030
17118Manifold stays17118-22020 · 17118-22060 · 17118-22070
17119No. 2 manifold stay17139-22030
17141exhaust manifold17104-22050 · 17104-22080 · 17104-22100 · 17104-22110 · 17141-21050 · 17141-21090
17159Studs (for manifold to cylinder head)90126-08026 · 90126-08037 · 90126-08043
17167Exhaust manifold No. 1 heat shield17167-21030 · 17167-21060 · 17167-22040 · 17167-22070 · 17167-22080 · 17167-22090
17168Exhaust manifold No.2 insulation pad17168-22040 · 17168-22070 · 17168-22080 · 17168-22090
17173Gasket (exhaust manifold to cylinder head)17173-21020 · 17173-22010
17177No. 1 gasket (intake manifold to cylinder head)17171-22030 · 17177-21020
25591Manifold bracket25591-21020
