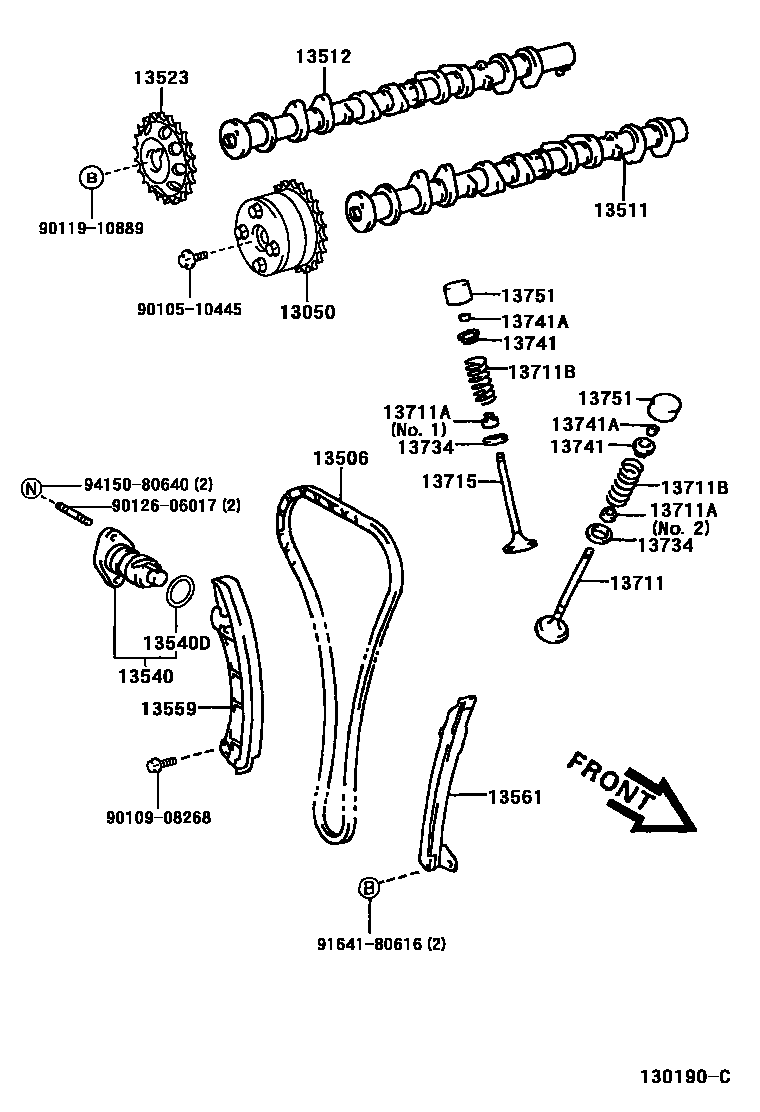

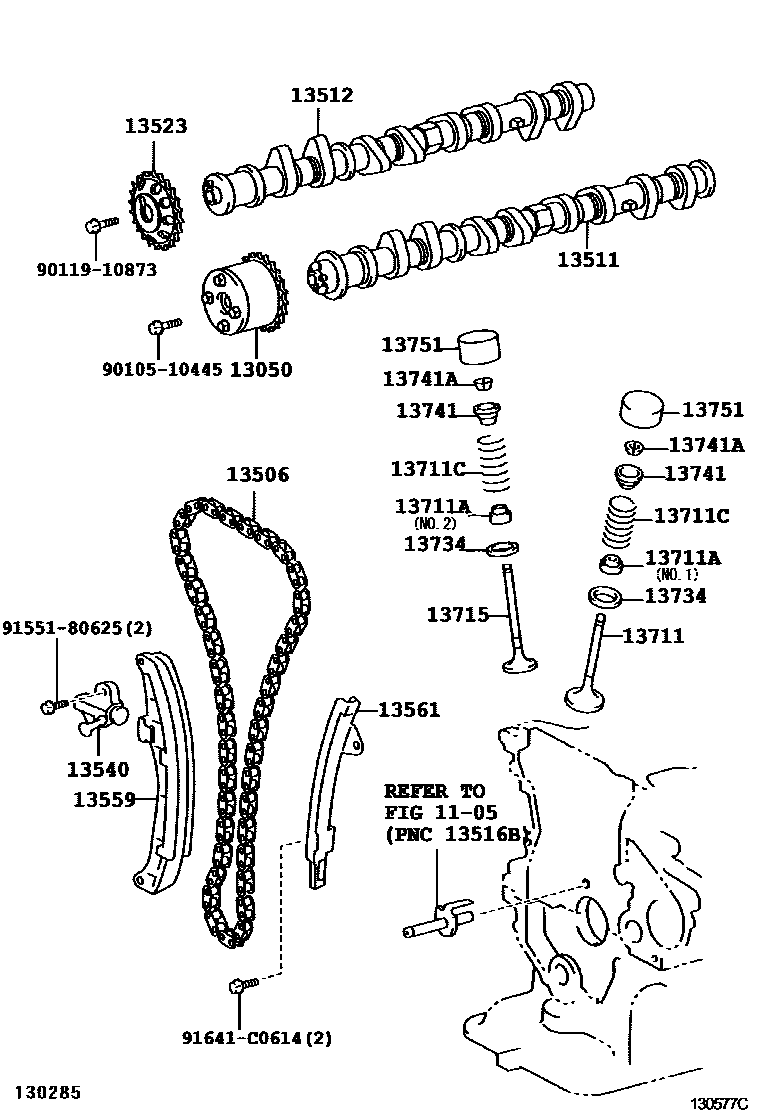

Toyota COROLLA Camshaft & Valve — Figure 1302
Toyota COROLLA EPC diagram 1302, Camshaft & Valve, with 2 images and 18 PNC and OE references.
PNC and OE references
| PNC | Part name | OE numbers |
|---|---|---|
| 13050 | Camshaft timing gear assembly | 13050-21040 · 13050-21041 · 13050-22011 · 13050-22012 |
| 13506 | Chain sub-assembly | 13506-21020 · 13506-22030 |
| 13511 | camshaft | 13501-0D030 · 13501-21030 · 13501-22040 · 13501-22041 · 13501-22061 |
| 13512 | Camshaft No. 2 | 13502-0D010 · 13502-21030 · 13502-21031 · 13502-22010 · 13502-22011 |
| 13523 | Camshaft timing gear or sprocket | 13523-21020 · 13523-22020 |
| 13540 | No. 1 chain tensioner assembly | 13540-21010 · 13540-21020 · 13540-22022 |
| 13540D | O-ring (for chain tensioner) | 90301-22013 |
| 13559 | chain tensioner guide plate | 13559-21010 · 13559-22011 |
| 13561 | No. 1 chain shock absorber | 13561-21010 · 13561-22020 |
| 13711 | intake valve | 13711-0D010 · 13711-21010 · 13711-22030 · 13711-22040 |
| 13711A | Oil seal or O-ring (for valve stem) | 90080-31043 · 90080-31046 · 90913-02092 · 90913-02093 · 90913-02101 · 90913-02111 |
| 13711B | Compression spring (for inner side) | 90080-50248 · 90501-29048 · 90905-01084 |
| 13711C | Compression spring (for outside) | 90905-01049 |
| 13715 | exhaust valve | 13715-0D010 · 13715-21010 · 13715-22030 · 13715-22040 |
| 13734 | Valve spring seat | 13734-74010 |
| 13741 | Valve spring seat ring | 13741-22020 · 13741-22021 |
| 13741A | Valve spring seat lock plate | 90913-03028 · 90913-03031 |
| 13751 | valve lifter | 13751-46030 · 13751-46040 · 13751-46050 · 13751-46060 · 13751-46070 · 13751-46080 · 13751-46090 · 13751-46100 · 13751-46110 · 13751-46120 · 13751-46130 · 13751-46140 · 13751-46150 · 13751-46160 · 13751-46170 · 13751-46180 · 13751-46190 · 13751-46200 · 13751-46210 · 13751-46220 · 13751-46230 · 13751-46240 · 13751-46250 · 13751-46260 · 13751-46270 · 13751-46280 · 13751-46290 · 13751-46300 · 13751-46310 · 13751-46320 · 13751-46330 · 13751-46340 · 13751-46350 · 13751-46360 · 13751-46370 |
