Toyota COROLLA 仪表 — Figure 8301
Toyota COROLLA EPC diagram 8301, 仪表, with 3 images and 14 PNC and OE references.
PNC and OE references
| PNC | Part name | OE numbers |
|---|---|---|

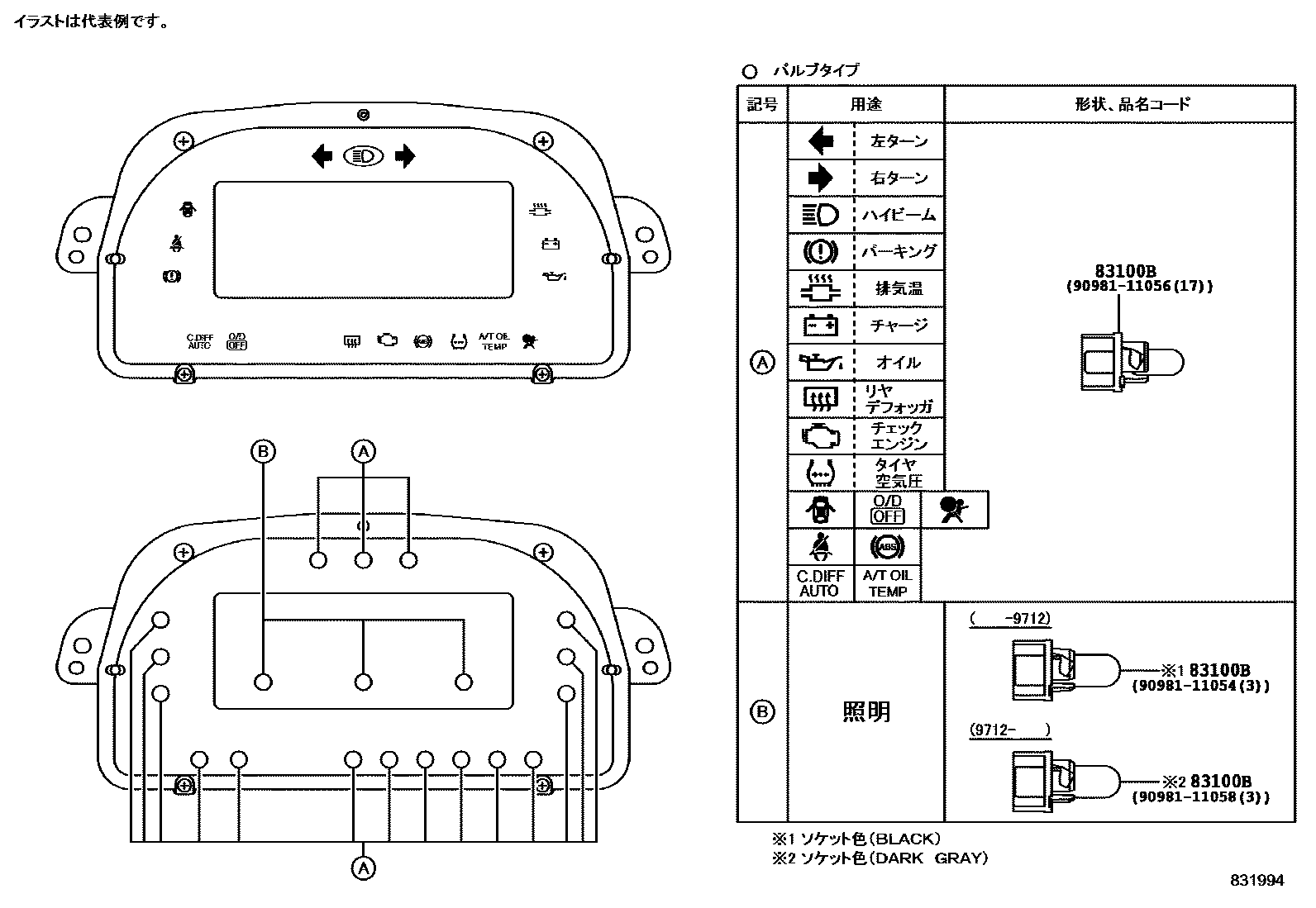

| 83100B | Combination instrument bulb No. 1 | 90981-11054 · 90981-11056 · 90981-11058 |

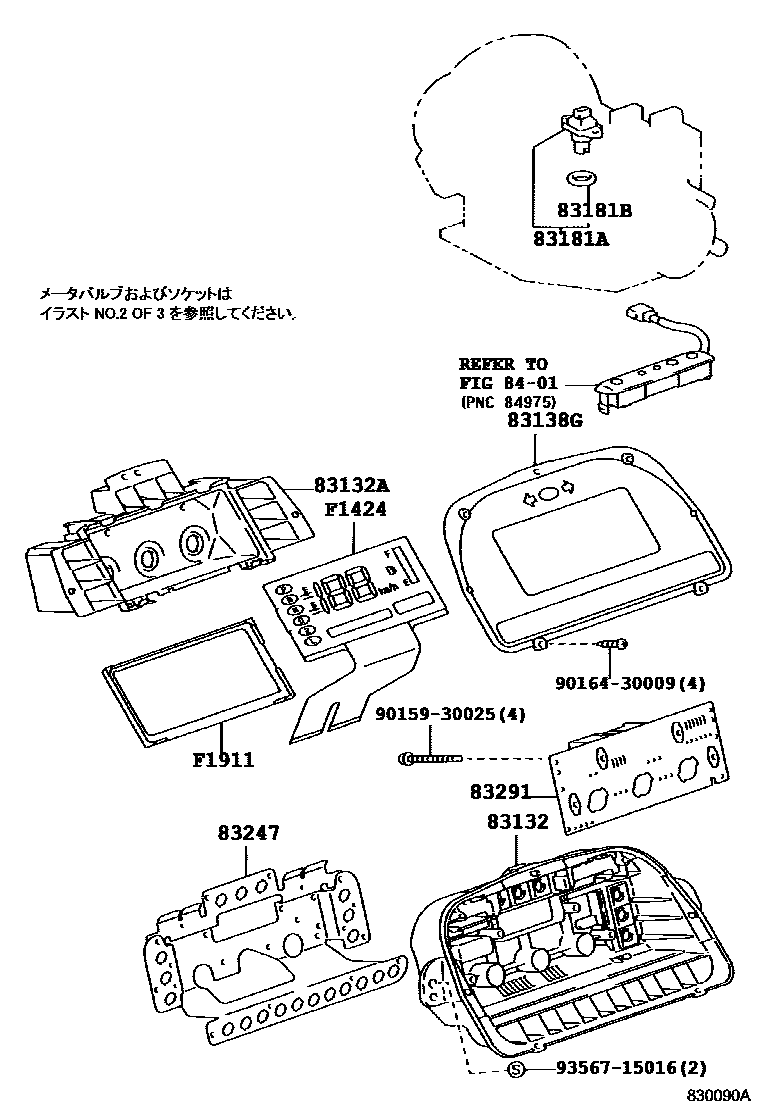

| 83132 | Instrument cluster housing | F1423-13010 |
| 83132A | Instrument case | F1425-13010 |
| 83138G | Instrument cluster glass | F1422-13010 · F1422-13011 |
| 83179A | instrument cover | 83179-13010 · 83179-13011 · 83179-13020 · 83179-13021 |
| 83181A | speedometer sensor | 83181-12010 · 83181-12020 |
| 83181B | O-ring (for speedometer sensor) | 90301-18018 · 96711-24030 |
| 83189 | instrument bracket | 83189-13010 |
| 83247 | Instrument circuit board | F1439-13010 · F1439-13011 · F1439-13020 · F1439-13030 · F1439-13040 · F1439-13050 · F1439-13060 · F1439-13070 · F1439-13080 |

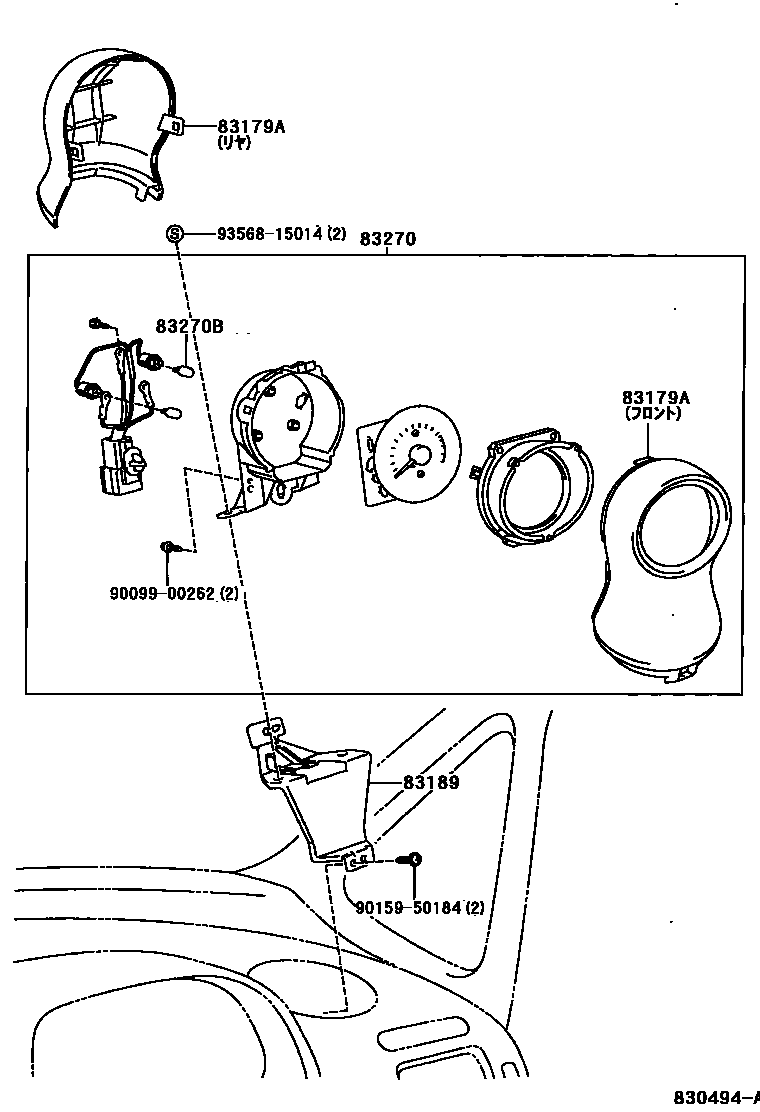

| 83270 | Engine tachometer assembly | 83270-13010 · 83270-13011 · 83270-13020 · 83270-13021 |
| 83270B | Engine tachometer bulb | 90981-11018 |
| 83291 | Instrument cluster ECU | F1402-13010 · F1402-13020 · F1402-13030 · F1402-13040 |
| F1424 | ECU instrument LCD unit | F1424-13010 · F1424-13020 · F1424-13030 · F1424-13040 |
| F1911 | LCD unit holder | F1911-13010 |
