Toyota COROLLA 后排座椅和座椅滑轨 — Figure 7102

Toyota COROLLA EPC diagram 7102, 后排座椅和座椅滑轨, with 5 images and 65 PNC and OE references.

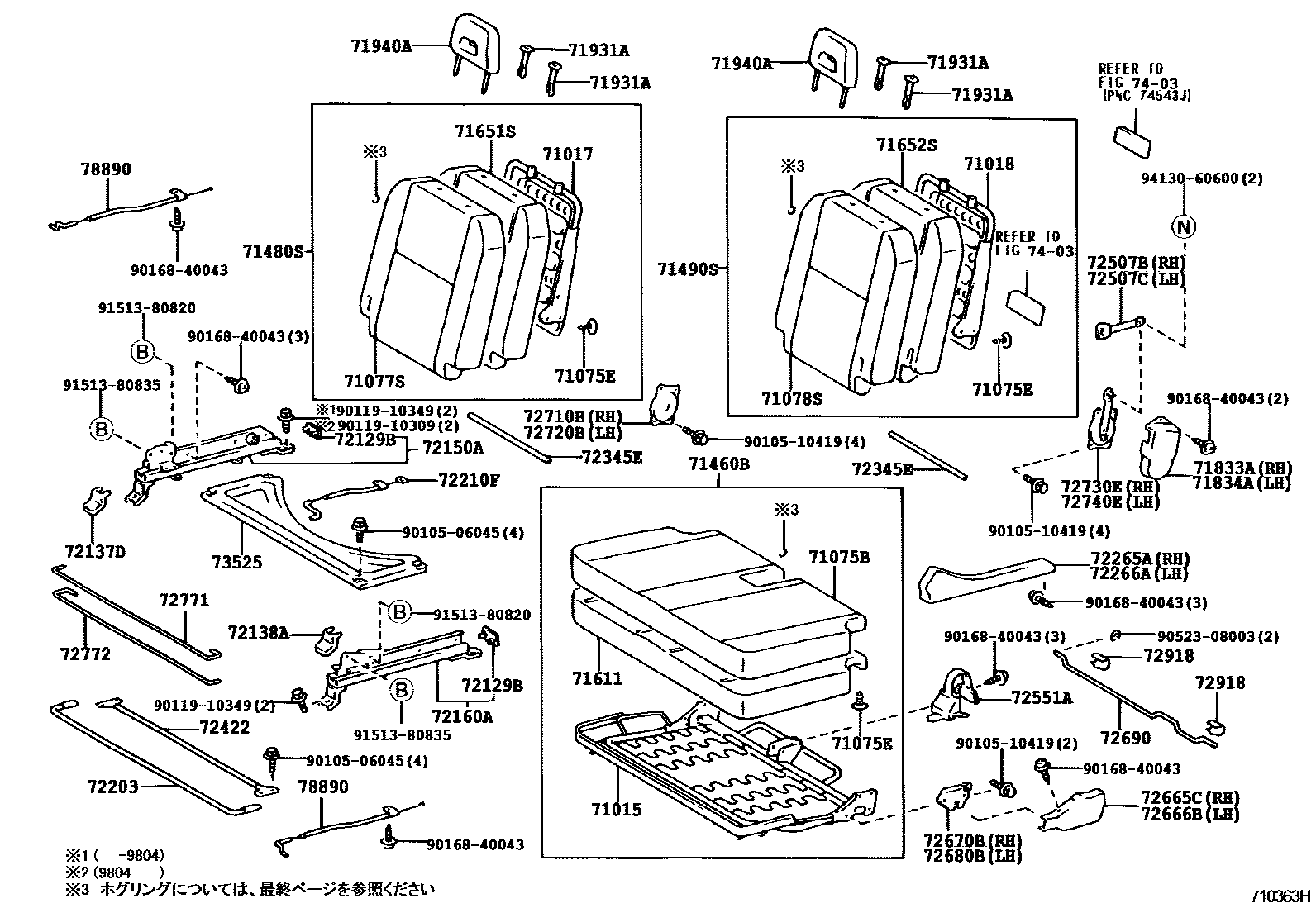

Toyota COROLLA 后排座椅和座椅滑轨 EPC diagram — 710363H
后排座椅和座椅滑轨 — 710363H (199701 – 999999)

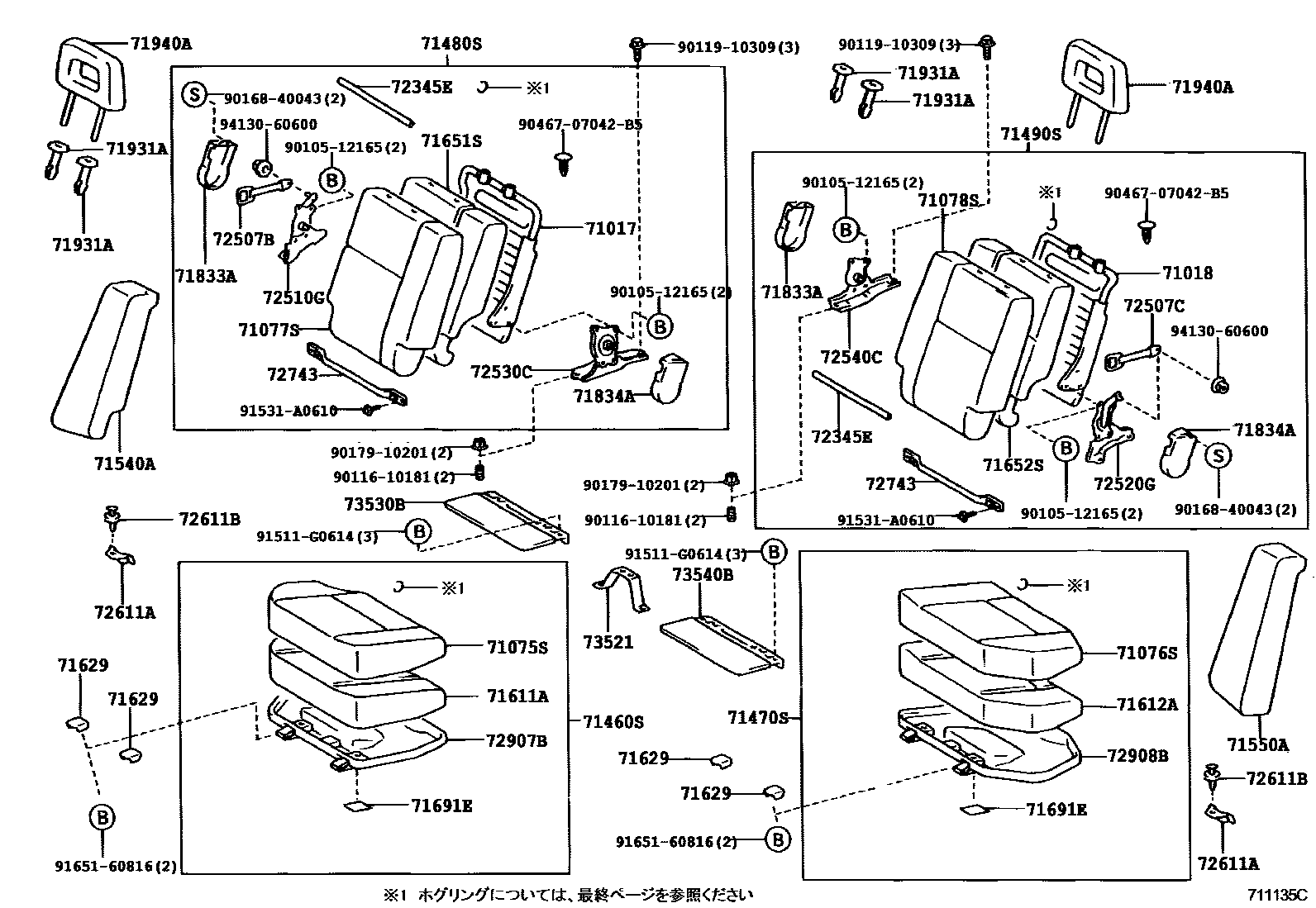

Toyota COROLLA 后排座椅和座椅滑轨 EPC diagram — 711135C
后排座椅和座椅滑轨 — 711135C (199707 – 999999)

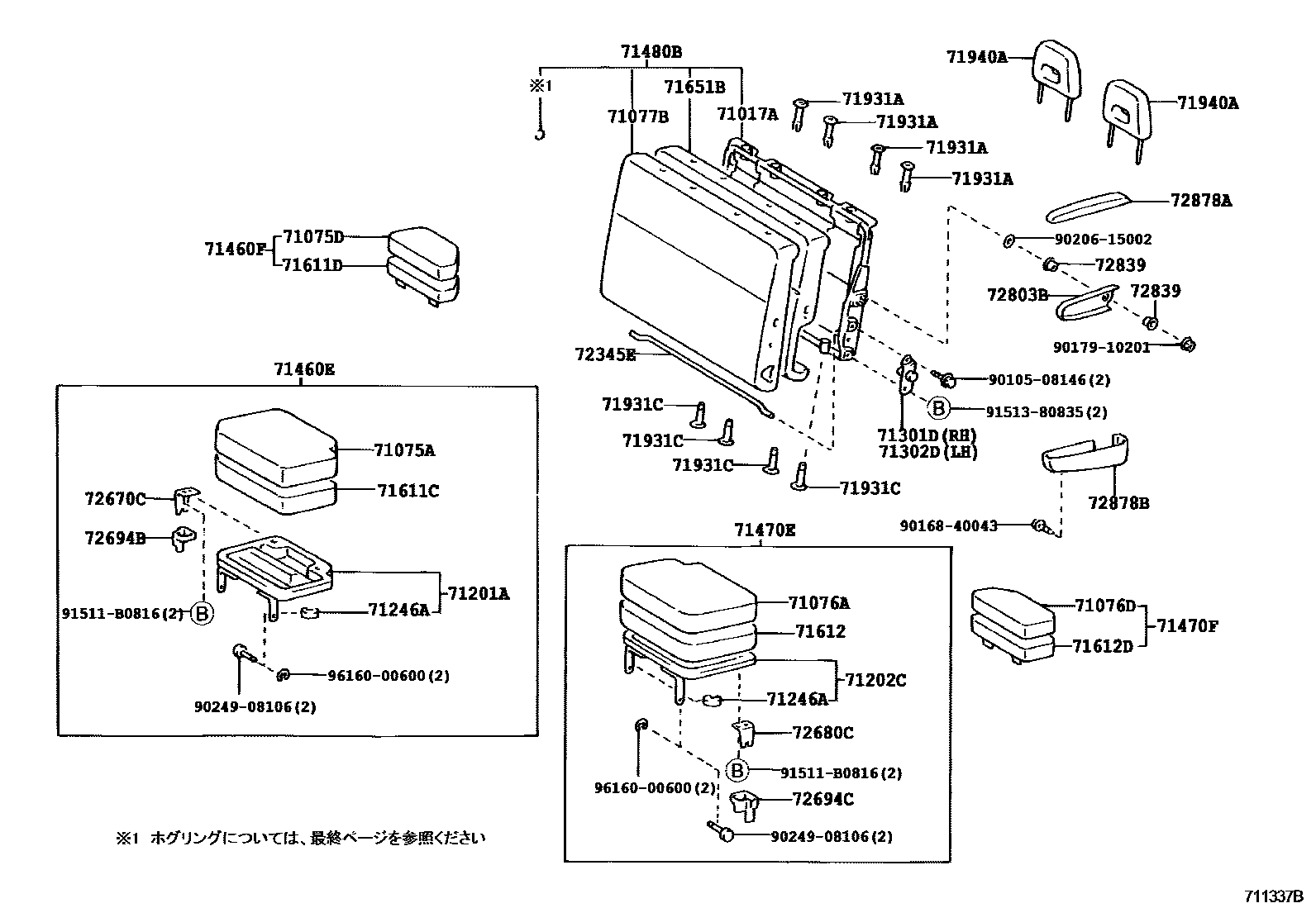

Toyota COROLLA 后排座椅和座椅滑轨 EPC diagram — 711337B
后排座椅和座椅滑轨 — 711337B (199701 – 999999)

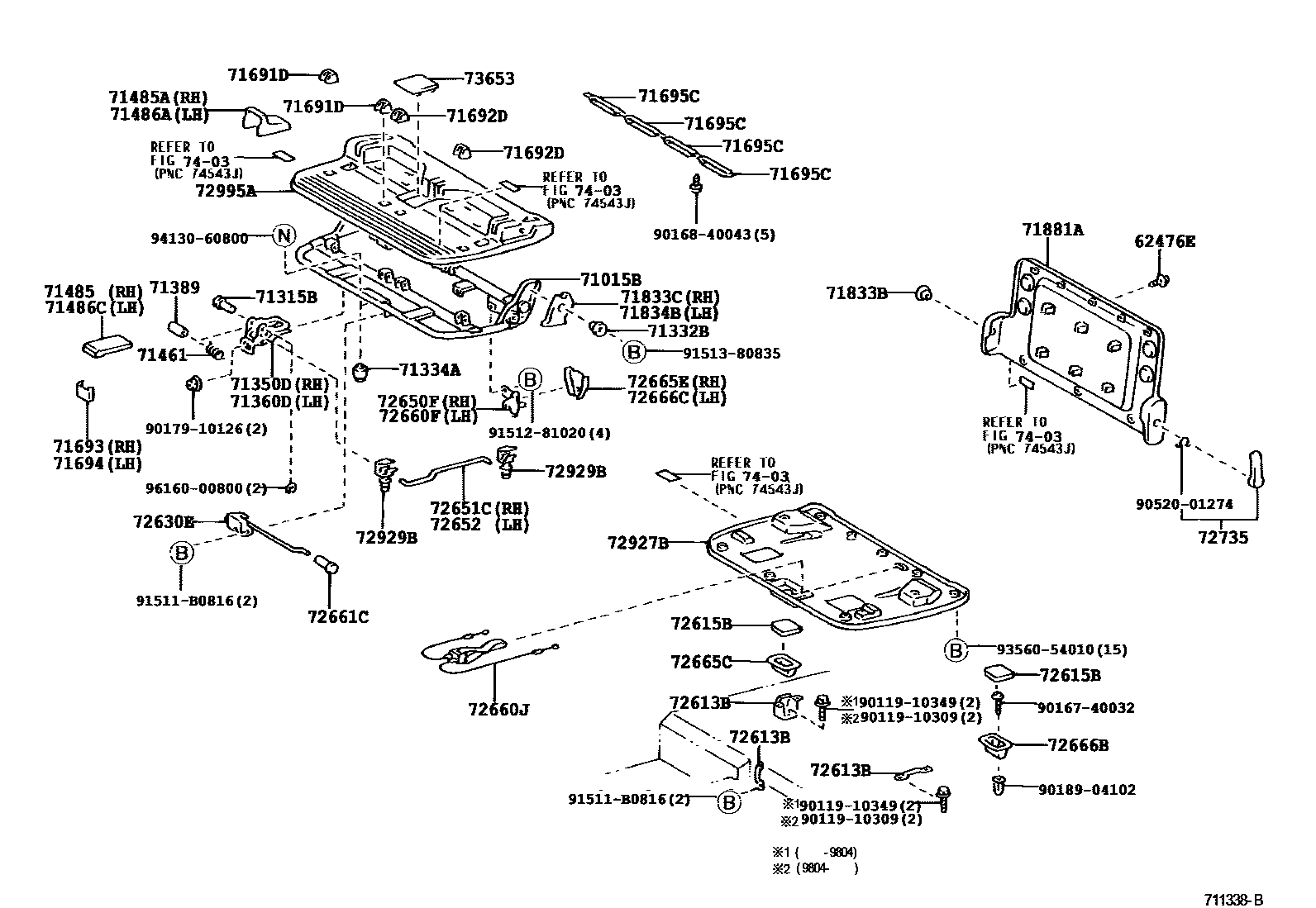

Toyota COROLLA 后排座椅和座椅滑轨 EPC diagram — 711338B
后排座椅和座椅滑轨 — 711338B (199701 – 999999)
Toyota COROLLA 后排座椅和座椅滑轨 EPC diagram — 718165A
后排座椅和座椅滑轨 — 718165A (199701 – 999999)

PNC and OE references

PNCPart nameOE numbers
71015Rear seat cushion frame sub-assembly71015-13020 · 71015-13060
71015BRear seat cushion frame sub-assembly71015-13030
71017Right rear seat back frame sub-assembly71017-13210 · 71017-13230 · 71017-13231
71017ARear seat back frame sub-assembly71017-13220
71018Rear left seat back frame sub-assembly71018-13080 · 71018-13090 · 71018-13091
71201ARear right seat front seat cushion panel assembly (for split seats)71201-13230
71202CRear left seat front seat cushion panel assembly (for split seats)71201-13210
71246ARear seat cushion fixing plate71246-13060
71301DRear right seat hinge sub-assembly71301-13080
71302DRear left seat hinge sub-assembly71302-13070
71315BRear seat hinge pin71315-13020
71332BRear seat backrest hinge spacer71332-13010
71334ARear seat foot stop71334-13010
71350DNo. 2 seat hinge assembly on the right side of the rear row71350-13020
71360DHinge assembly of No. 2 seat on the left side of the rear row71360-13020
71389Center seat hinge spacer71389-13010
71461Rear seat cushion spring71461-13010
71611Rear seat cushion cushion71611-13200 · 71611-13260
71611ARear right seat cushion71611-13250
71611CRear right seat cushion front cushion (for split seats)71611-13220
71611DRear right seat cushion rear cushion sub-assembly (for split seats)71503-13010
71612Rear left seat cushion front cushion (for split seats)71612-13090
71612ARear left seat cushion71612-13120
71612DRear left seat cushion rear cushion sub-assembly (for split seats)71504-13010
71651BRear seat back cushions (for bench seats)71651-13230
71651SRear right seat back cushion (for split seats)71651-13220 · 71651-13260
71652SRear left seat back cushion (for split seats)71652-13100 · 71652-13150
71691ERear seat No. 1 seat cushion hinge cover71691-13020
71695CRear seat No. 1 protective cover71695-13010
72129BSeat rail lower rail protective cover72129-13030
72150ARear right seat slide rail assembly72160-13010
72160ARear left seat slide rail assembly72170-13010
72203Rear seat slide rail handle sub-assembly72203-13010
72345ESeat back recliner connecting tube72345-13010 · 72345-13030 · 72345-13040
72422height adjuster lever72422-13010
72510GRear right seat backrest inclination outer adjuster assembly72510-13010 · 72510-13011
72520GRear left seat backrest tilt outer adjuster assembly72520-13010 · 72520-13011
72530CRear right seat backrest inclination angle inner adjuster assembly72530-13010 · 72530-13011
72540CRear left seat backrest inclination angle inner adjuster assembly72540-13010 · 72540-13011
72613BRear seat lock72613-13080 · 72613-13100 · 72614-13030
72615BRear right seat lock cover72615-13040
72630ERear No. 1 seat lock assembly72630-13130
72650FRear right seat lock assembly72650-13010
72651CRear right seat lock lever72651-13070 · 72651-13071
72652Rear left seat lock lever72651-13060 · 72651-13061
72660FRear left seat lock assembly72660-13020
72670BRear right seat cushion lock assembly72670-13010
72670CNo. 2 seat cushion lock assembly on the right side of the rear row72670-13020
72680BRear left seat cushion lock assembly72680-13010
72680CRear left seat No. 2 seat cushion lock assembly72680-13020
72690Seat cushion lock release lever assembly72690-13010
72710BRear right seat backrest inner adjuster assembly72710-13010
72720BRear left left seat backrest inner adjuster assembly72720-13010
72730ERear right seat back outer adjuster assembly72730-13010
72740ERear left seat back outer adjuster assembly72740-13010
72743Rear seat backrest tilt lever72743-13010
72771Rear seat No. 1 steering spring72772-13010
72772Rear seat No. 2 steering spring72772-13020
72803BRear seat armrest hole plate sub-assembly72803-13010
72839Rear seat armrest hinge gasket72839-13010
72918Third row seat cushion lock cover72918-13010
72929BRear seat cushion strap fasteners72929-13010 · 72929-13020
73521Rear seat auxiliary floor support73521-13010
73525Rear seat auxiliary floor73525-13010
78890Auxiliary seat lock control cable assembly78890-13010
