Toyota COROLLA Alternator — Figure 1903

Toyota COROLLA EPC diagram 1903, Alternator, with 1 images and 21 PNC and OE references.

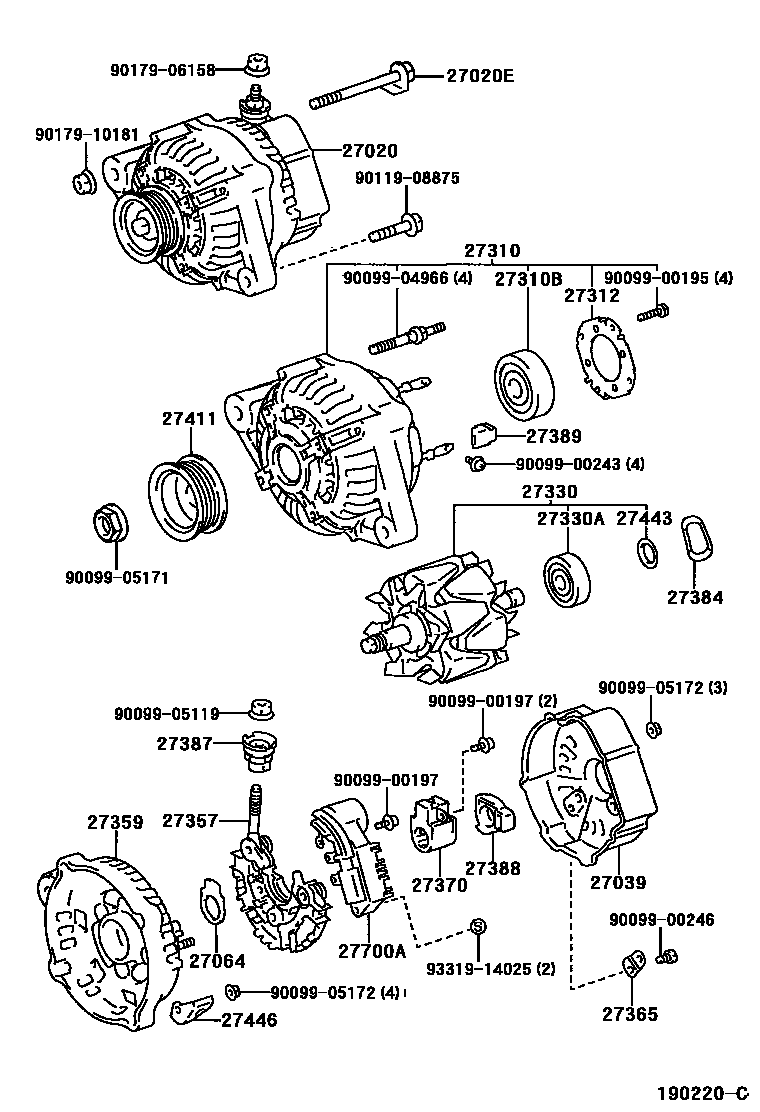

Toyota COROLLA Alternator EPC diagram — 190220C
Alternator — 190220C (199701 – 999999)

PNC and OE references

PNCPart nameOE numbers
27020Alternator Assembly27060-15140 · 27060-16460
27020EBolts (for generator)90105-10336
27039Alternator Rear End Cover27039-55080 · 27039-70470
27064Generator sealing plate27064-42010
27310Alternator Drive End Frame Assembly27310-15180 · 27310-16430
27310BBearing (for Alternator Drive End Frame)90099-10192
27312Retainer Plate27312-42010
27330Alternator Rotor Assembly27330-16390 · 27330-76030
27330ABearings (for generator rotor)90099-10140
27357Generator rectifier frame27357-55080
27359Generator rectifier end frame27359-15180
27365terminal board27365-55080
27370Alternator Brush Holder Assembly27370-75060
27384Washer27384-50030
27387Terminal Insulator27387-42020 · 27387-42021
27388Generator brush cover27388-42010
27389Terminal Insulator27389-42010
27411Alternator Pulley27411-42030
27443Generator bearing cap27443-63020
27446Generator clamp27446-15170
27700AGenerator voltage regulator assembly27700-74040
