Toyota COROLLA vacuum tube — Figure 1708

Toyota COROLLA EPC diagram 1708, vacuum tube, with 3 images and 9 PNC and OE references.

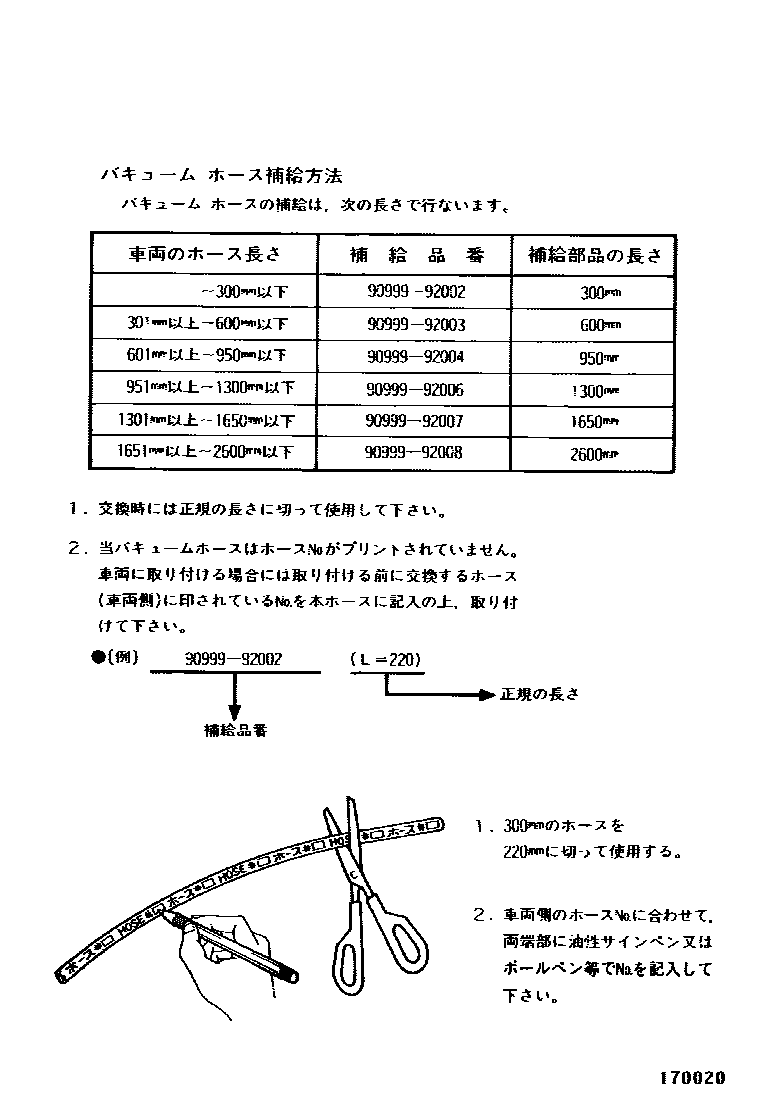

Toyota COROLLA vacuum tube EPC diagram — 170020
vacuum tube — 170020 (199701 – 999999)

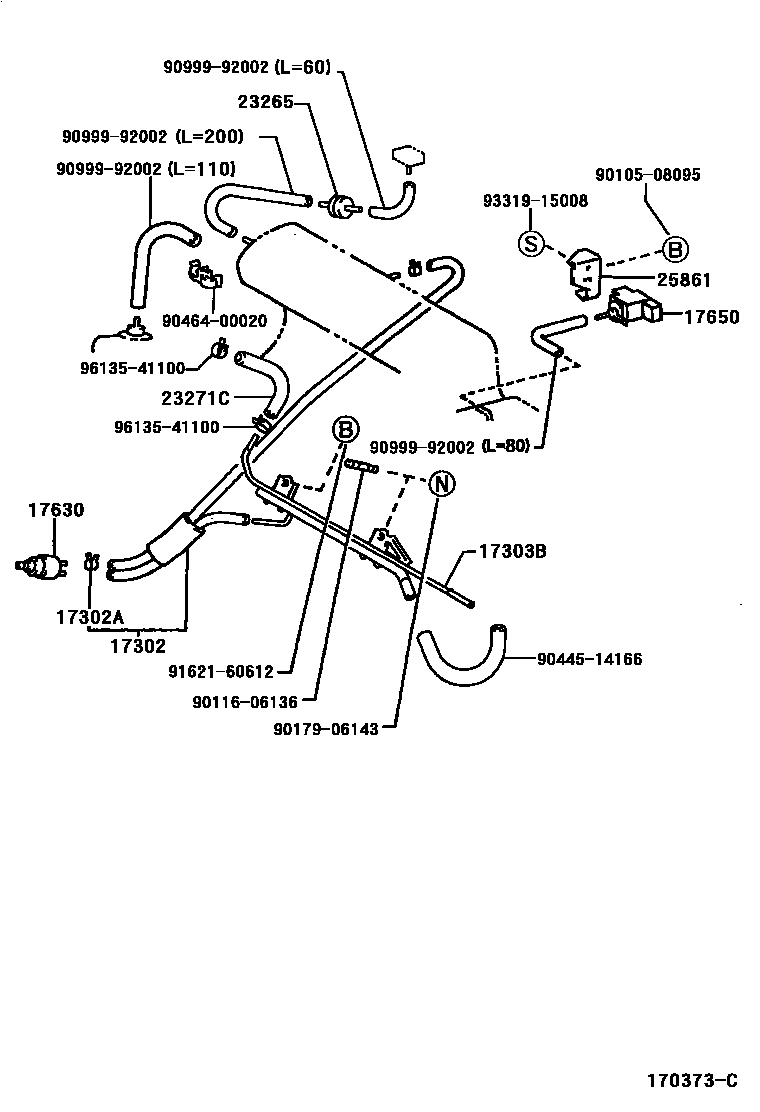

Toyota COROLLA vacuum tube EPC diagram — 170373C
vacuum tube — 170373C (199701 – 999999)

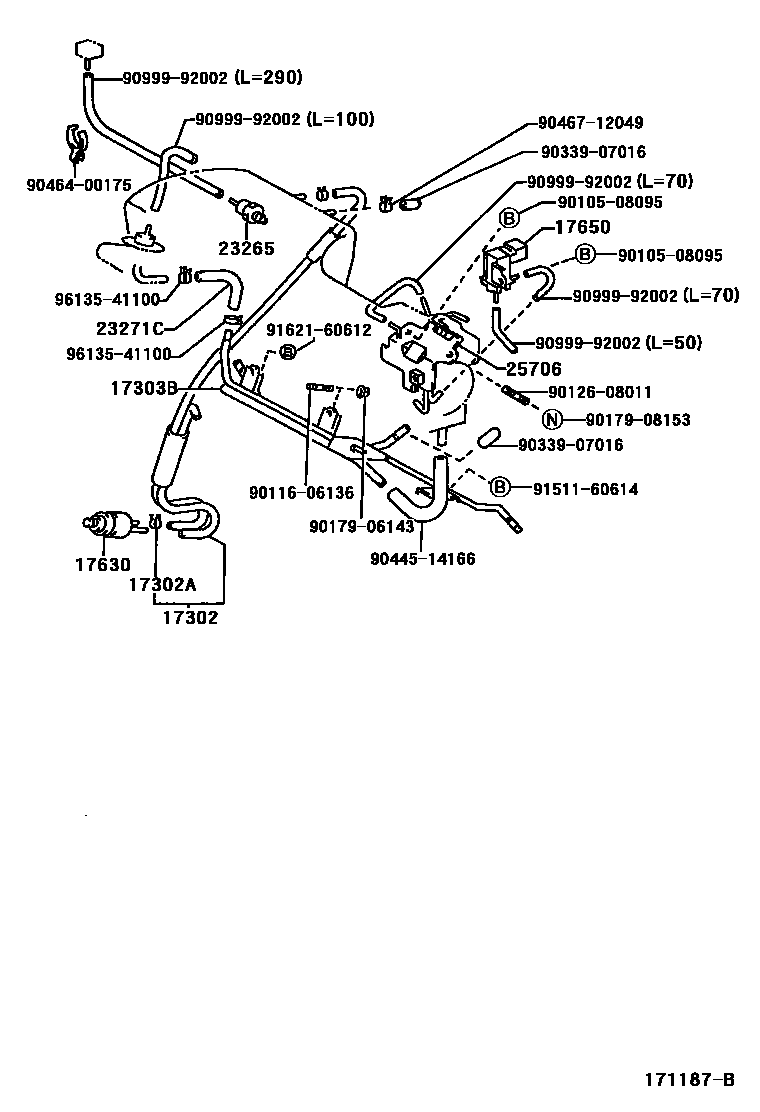

Toyota COROLLA vacuum tube EPC diagram — 171187B
vacuum tube — 171187B (199707 – 999999)

PNC and OE references

PNCPart nameOE numbers
17302Air hose sub-assembly17302-15010
17302AHose clip96132-51000
17303BNo. 1 air pipe sub-assembly17303-15060 · 17303-15090
17630Air control valve assembly17630-15080
17650Vacuum switch valve assembly90910-12143 · 90910-12169
23265No. 1 gas filter90917-11022 · 90917-11030
23271Cfuel hose90910-05214
25706No. 1 vacuum transfer tube sub-assembly25706-16430
25861Vacuum switch valve bracket25861-15020
