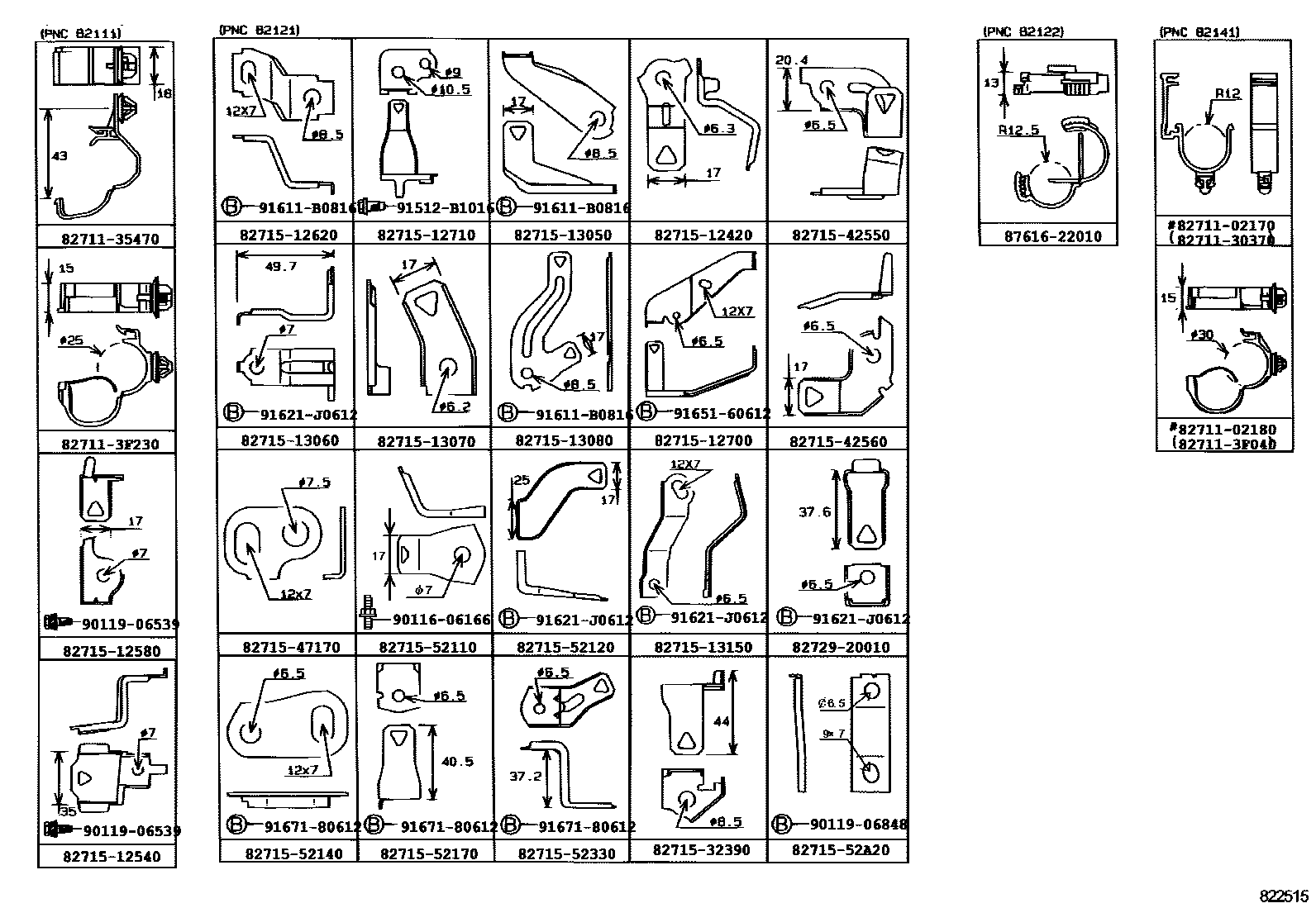

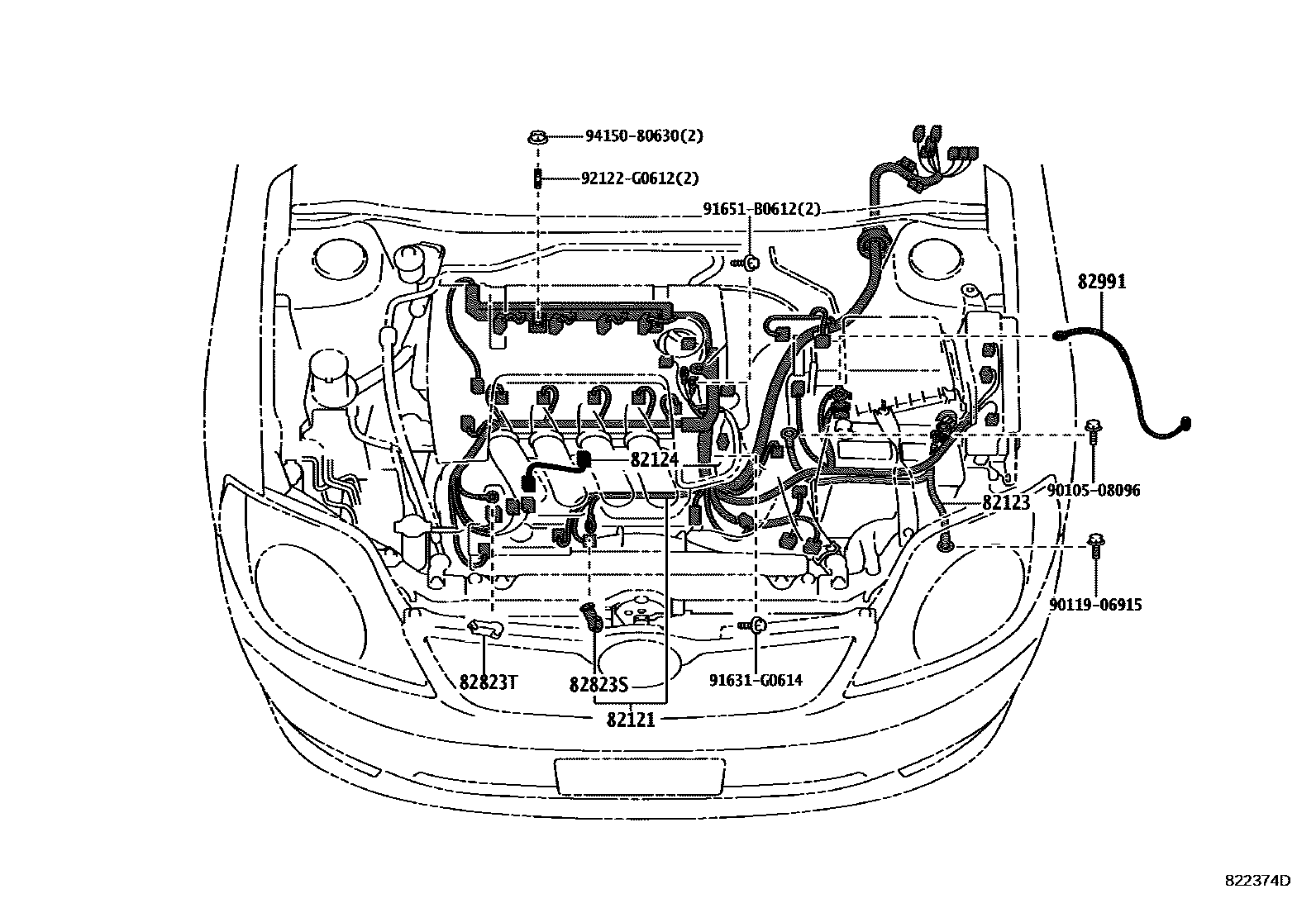

Toyota COROLLA 线束和卡夹 — Figure 8202

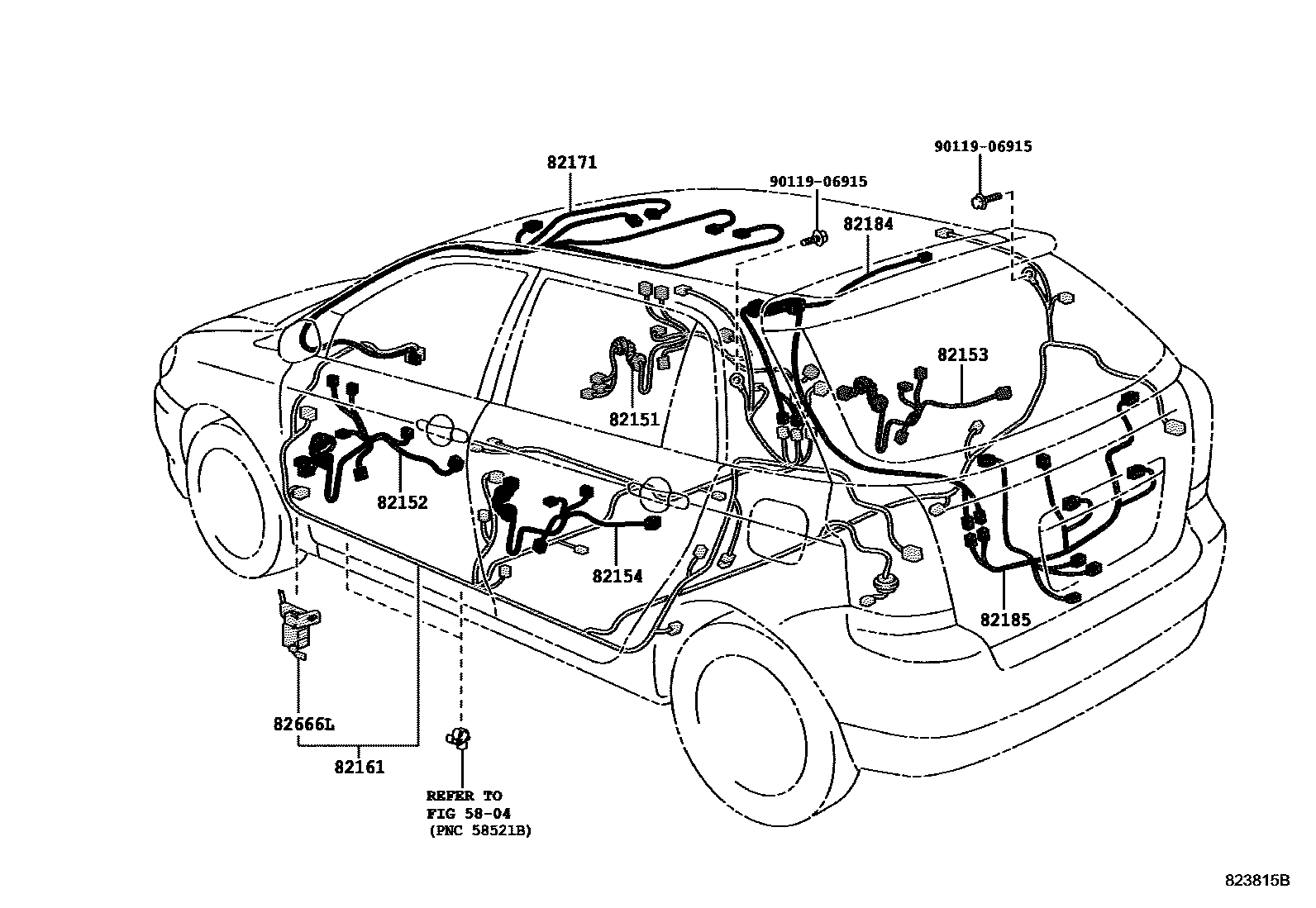

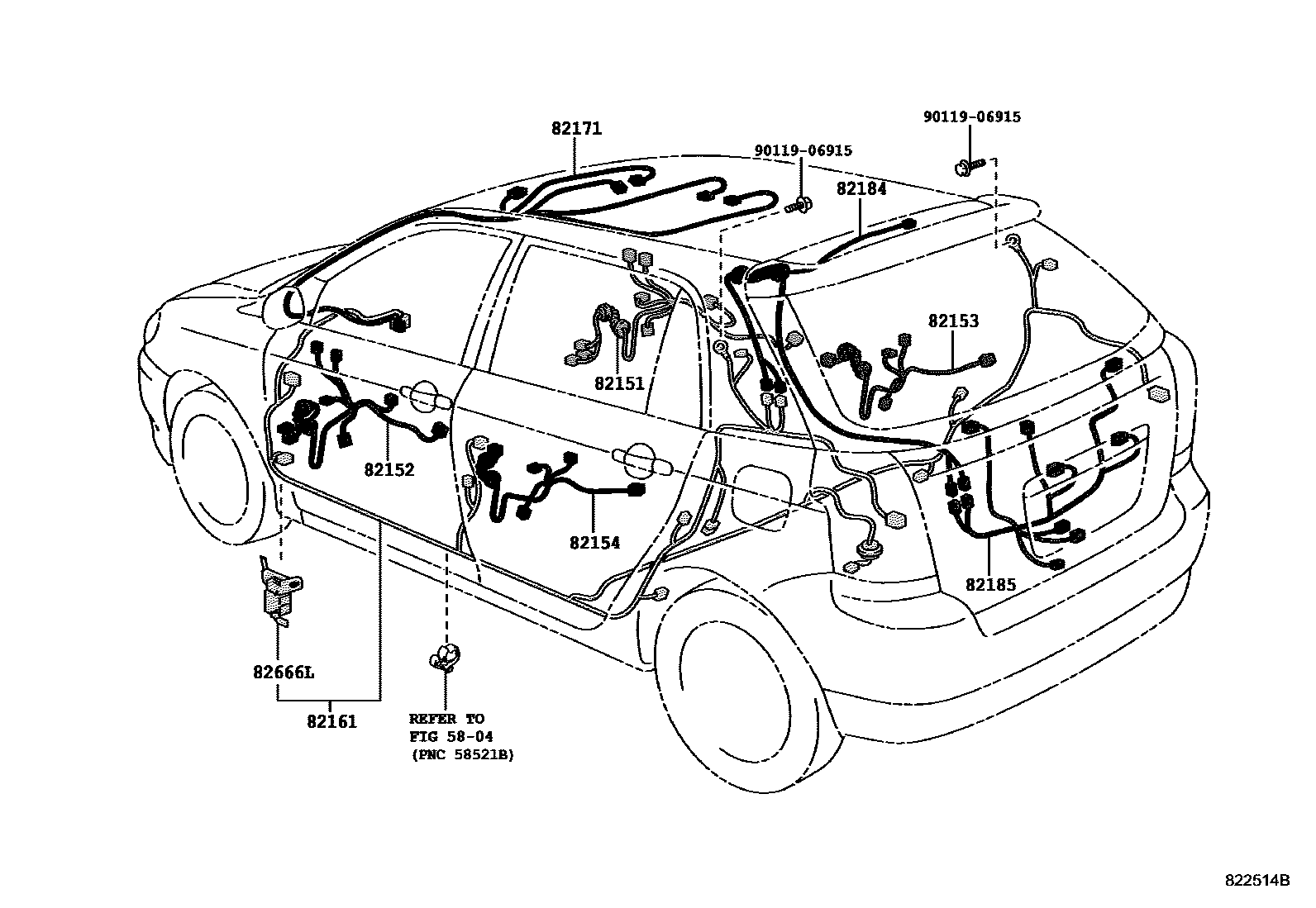

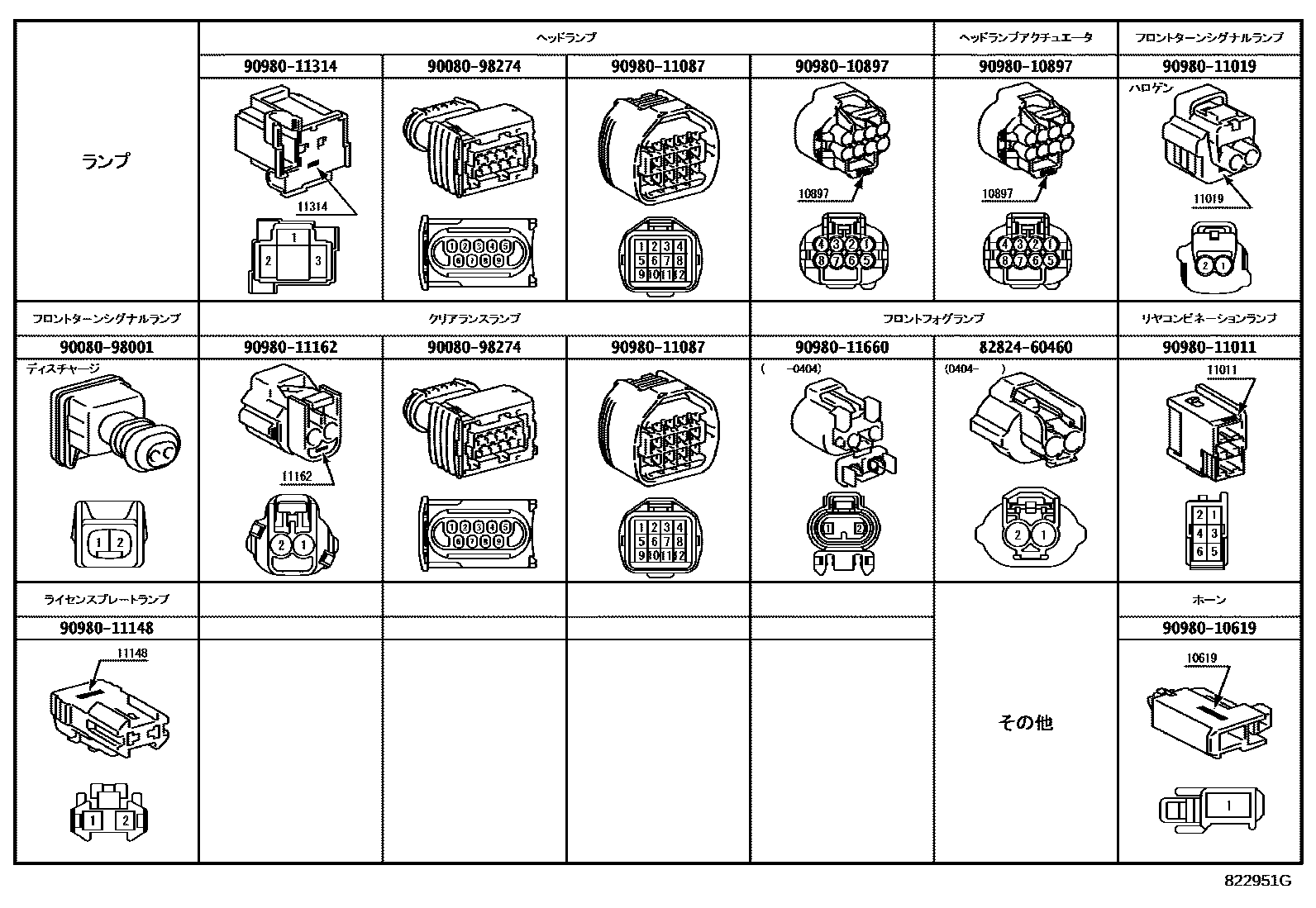

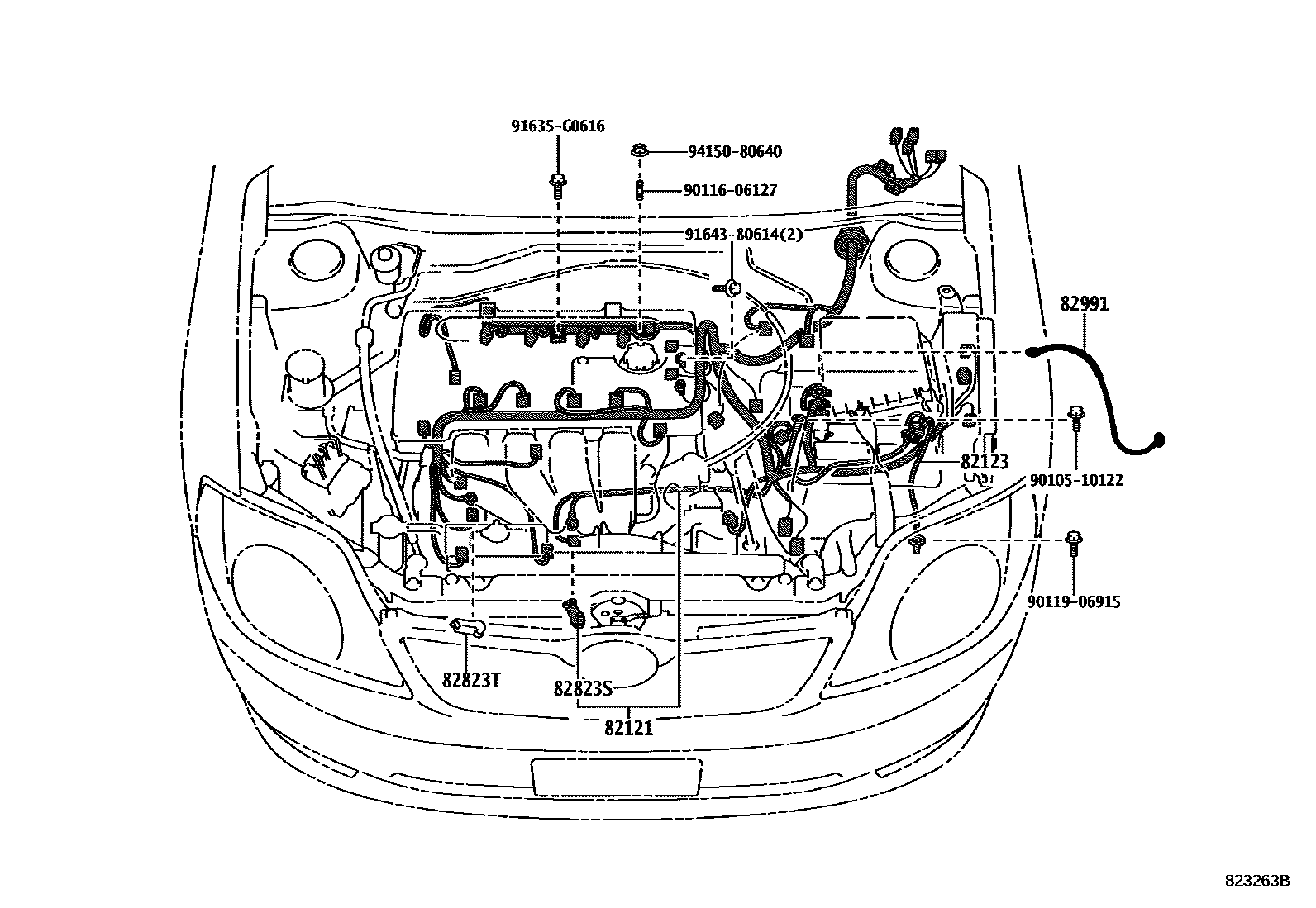

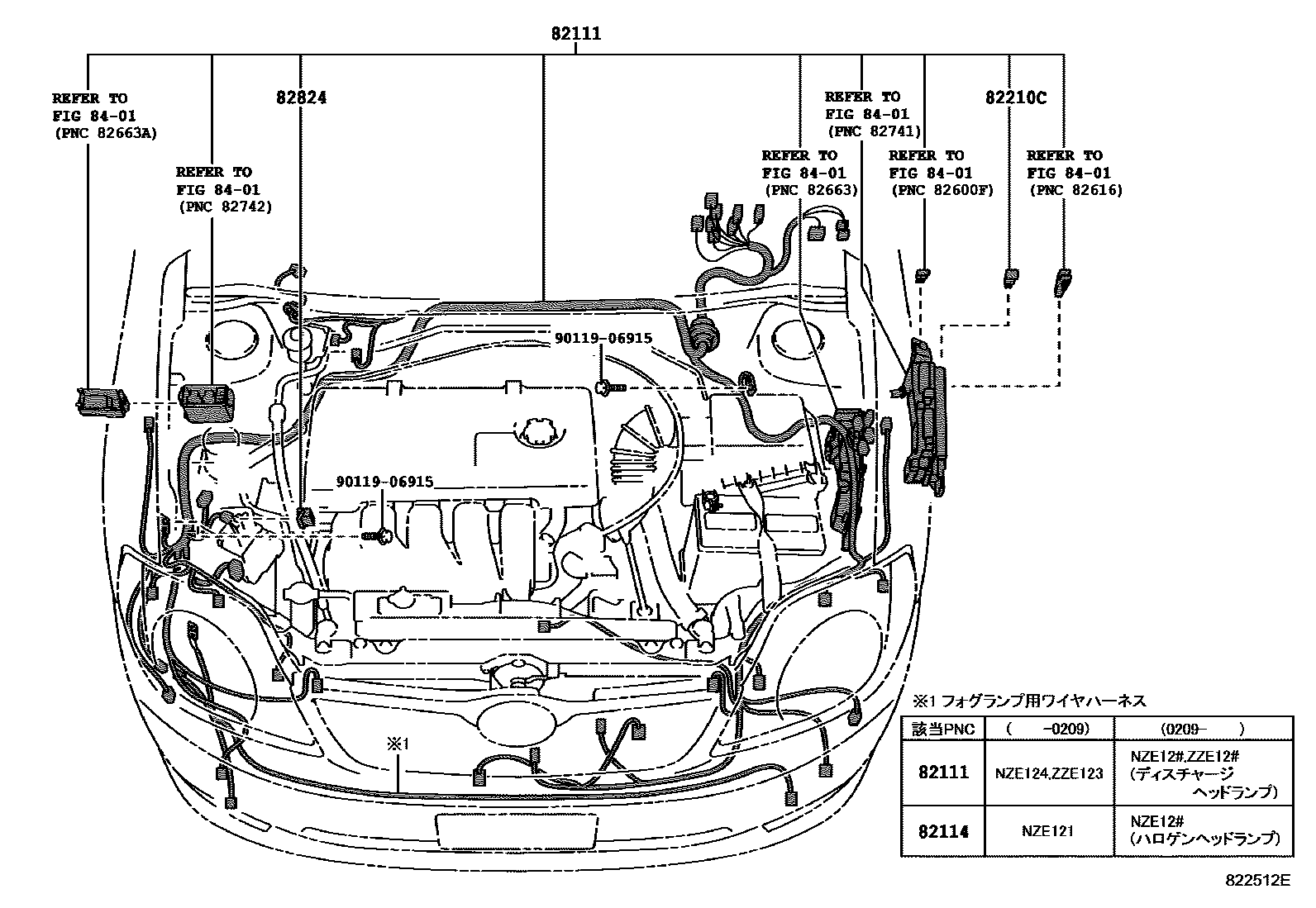

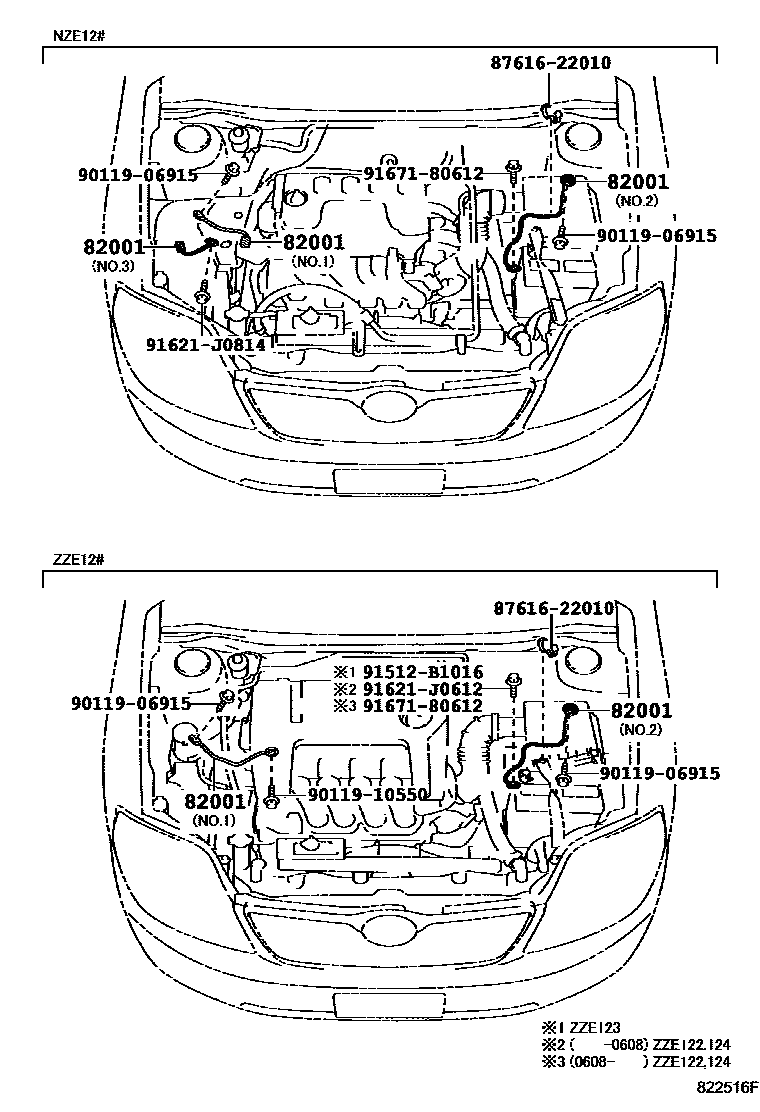

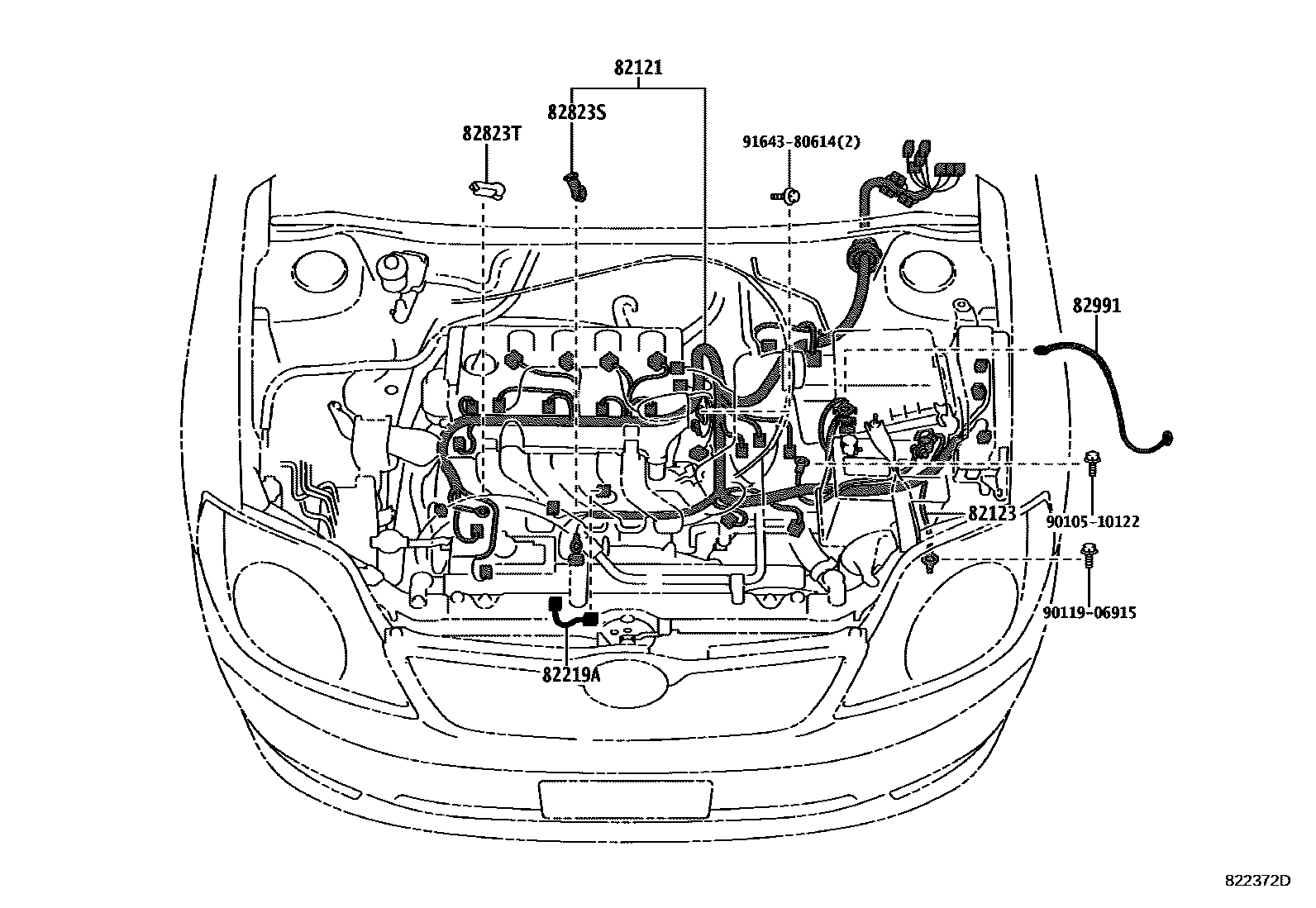

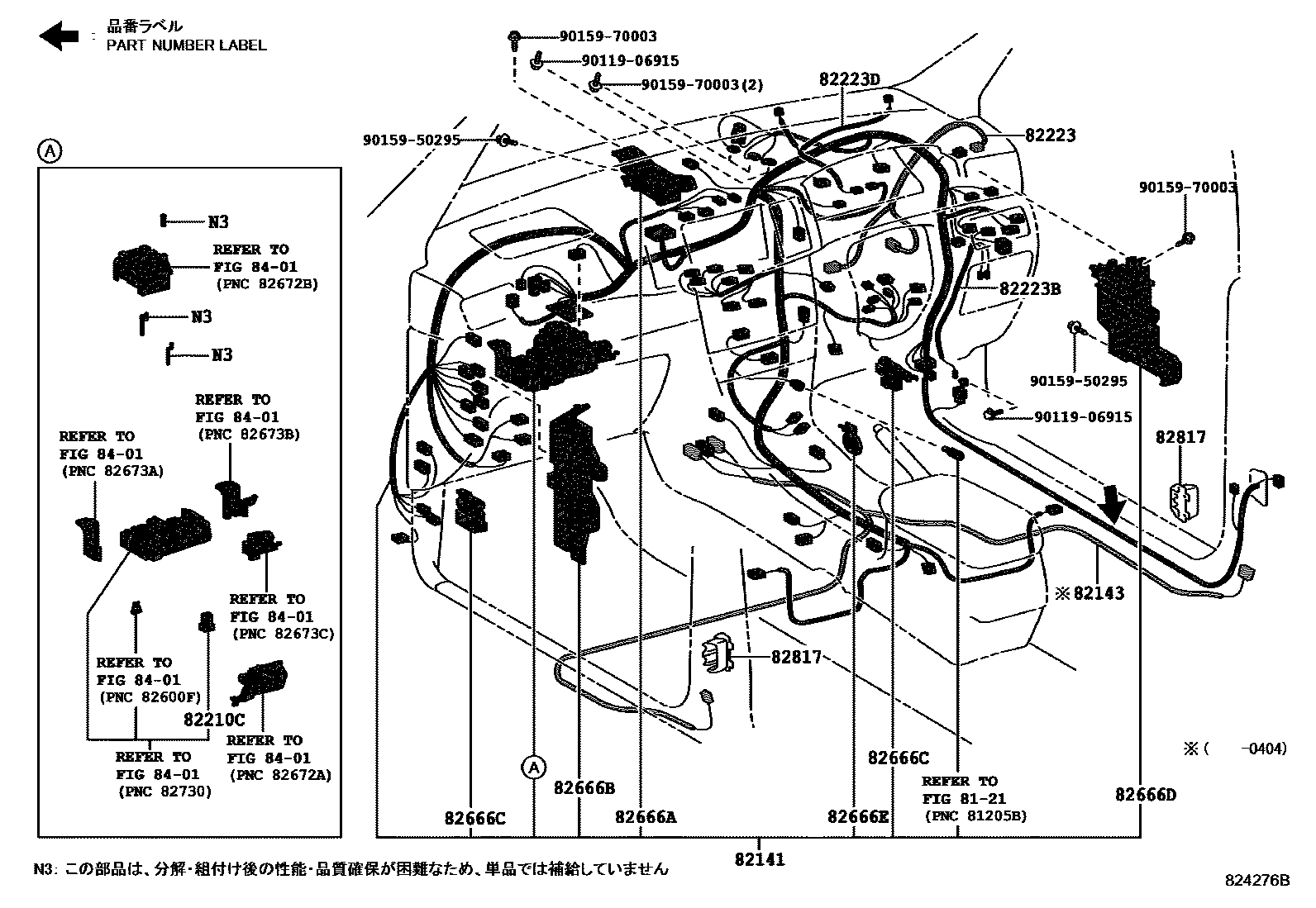

Toyota COROLLA EPC diagram 8202, 线束和卡夹, with 10 images and 32 PNC and OE references.
PNC and OE references
| PNC | Part name | OE numbers |
|---|---|---|
| 82001 | Connection cable No. 1 | 90080-82049 · 90980-07109 · 90980-07181 · 90980-07239 · 90980-07392 · 90980-07407 · 90980-07411 |
| 82111 | Engine room main wiring harness | 82111-13A00 · 82111-13A10 · 82111-13A20 · 82111-13A30 · 82111-13A40 · 82111-13A41 · 82111-13A50 · 82111-13A51 · 82111-1K410 · 82111-1K420 · 82111-1K530 · 82111-1K760 · 82111-1K770 · 82111-1K790 · 82111-1K800 · 82111-1K810 · 82111-1K820 · 82111-1K830 |
| 82114 | Engine room wiring harness No. 4 | 82114-12050 · 82114-12080 · 82114-12090 |
| 82121 | Engine wiring harness | 82121-12B00 · 82121-12B01 · 82121-12B10 · 82121-12B20 · 82121-12B40 · 82121-13810 · 82121-13811 · 82121-13820 · 82121-13821 · 82121-13A10 · 82121-13A20 · 82121-1T470 · 82121-1T471 · 82121-1T480 · 82121-1T481 · 82121-1X050 · 82121-1X060 · 82121-1X070 · 82121-1X080 |
| 82123 | Engine No. 3 wiring harness | 82123-12350 · 82123-12360 · 82123-13030 |
| 82124 | Engine No. 4 wiring harness | 82124-20200 |
| 82141 | Dashboard wiring harness | 82141-12K60 · 82141-12K61 · 82141-12L10 · 82141-12L11 · 82141-12L30 · 82141-12L31 · 82141-12L90 · 82141-12L91 · 82141-12M10 · 82141-12M11 · 82141-12M70 · 82141-12M71 · 82141-12M91 · 82141-12N10 · 82141-12N20 · 82141-12N40 · 82141-12N60 · 82141-12N80 · 82141-12P00 · 82141-12P20 · 82141-12P40 · 82141-12P60 · 82141-12P80 · 82141-12Q00 · 82141-12Q20 · 82141-12Q40 · 82141-12Q60 · 82141-12Q80 · 82141-12R00 · 82141-12R20 · 82141-12R70 · 82141-12S50 · 82141-12S70 · 82141-12S80 · 82141-12S90 · 82141-12T00 · 82141-12T10 · 82141-12T20 · 82141-13D30 · 82141-13D40 · 82141-1T190 · 82141-1T191 · 82141-1T210 · 82141-1T211 · 82141-1T230 · 82141-1T231 · 82141-1T240 · 82141-1T241 · 82141-1X650 · 82141-1X660 · 82141-1X670 · 82141-1X671 · 82141-1X700 · 82141-1X710 · 82141-1X720 · 82141-1X721 · 82141-1X740 · 82141-1X760 · 82141-1X761 · 82141-1X820 · 82141-1X840 · 82141-1X841 · 82141-1X870 · 82141-1X880 · 82141-1X881 · 82145-13210 · 82145-13211 |
| 82143 | Instrument panel wiring harness No. 3 | 82143-12110 · 82143-12111 · 82143-12171 · 82143-12172 |
| 82151 | Right front door wiring harness | 82151-12A30 · 82151-12A40 · 82151-12A90 · 82151-12B00 · 82151-1E230 · 82151-1E240 · 82151-1E310 · 82151-1E390 · 82151-1E400 · 82151-1E410 · 82151-1E420 |
| 82152 | Left front door wiring harness | 82152-12A60 · 82152-12A70 · 82152-1A750 · 82152-1A760 · 82152-1A810 · 82152-1A890 · 82152-1E010 · 82152-1E020 · 82152-1E030 |
| 82153 | Rear door wiring harness No. 1 | 82153-12390 · 82153-12400 · 82153-12430 · 82153-12440 |
| 82154 | Rear door wiring harness No. 2 | 82153-12390 · 82153-12400 · 82154-12370 · 82154-12380 · 82154-12430 · 82154-12440 |
| 82161 | floor wiring harness | 82161-13B70 · 82161-13B80 · 82161-13B90 · 82161-13C00 · 82161-1N370 · 82161-1N371 · 82161-1N380 · 82161-1N430 · 82161-1N440 · 82161-1N570 · 82161-1N580 |
| 82171 | Roof No. 1 wiring harness | 82171-12880 · 82171-12890 · 82171-1A020 · 82171-1A090 · 82171-1A300 · 82171-1A310 |
| 82184 | Rear door No. 1 wiring harness | 82184-12510 · 82184-12520 · 82184-12560 · 82184-12561 · 82184-12570 |
| 82185 | Rear door wiring harness No. 2 | 82185-12630 · 82185-12640 · 82185-12670 · 82185-12680 |
| 82210C | fuse | 90982-08246 · 90982-08280 · 90982-08281 · 90982-08282 · 90982-08283 · 90982-08284 |
| 82219A | sensor harness | 82219-52010 · 82219-52040 |
| 82223 | switch harness | 82223-12620 · 82223-12632 · 82223-12640 · 82223-12641 |
| 82223B | Switch No. 2 wiring harness | 82223-13030 |
| 82223D | Switch No. 3 wiring harness | 82223-12680 |
| 82666A | Connector holder No. 2 | 82666-12240 |
| 82666B | No. 3 connector holder | 82666-12250 |
| 82666C | No. 4 connector holder | 82666-02070 · 82666-12260 |
| 82666D | No. 5 connector holder | 82666-12290 |
| 82666E | No. 6 connector holder | 82666-02110 · 82666-12310 |
| 82666L | No. 9 connector holder | 82666-02120 · 82666-12330 |
| 82817 | No. 1 wire harness protection device | 82817-1A760 · 82817-1A761 · 82817-1A830 |
| 82823S | Toyota part | 82823-12090 |
| 82823T | Toyota part | 82823-22050 |
| 82824 | Harness connector | 82824-12300 |
| 82991 | Fuse repair line | 82991-12090 |
