Toyota COROLLA 制动助力器和真空管 — Figure 4703

Toyota COROLLA EPC diagram 4703, 制动助力器和真空管, with 3 images and 11 PNC and OE references.

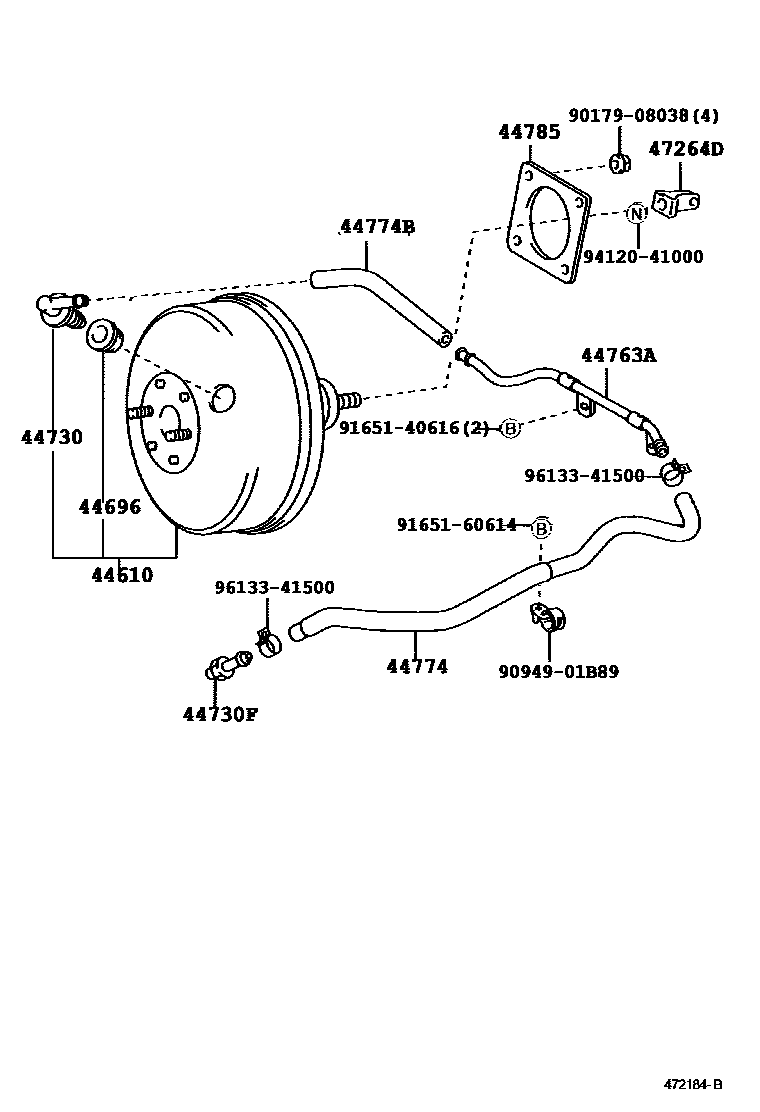

Toyota COROLLA 制动助力器和真空管 EPC diagram — 472184B
制动助力器和真空管 — 472184B (200101 – 999999)

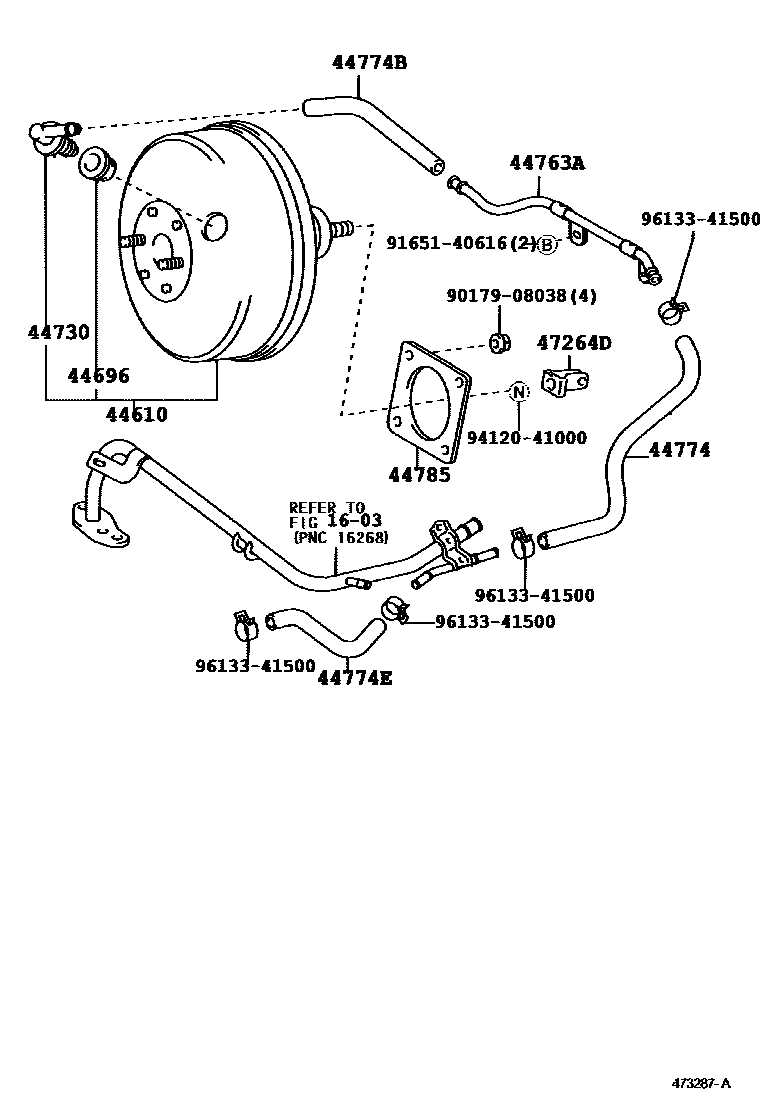

Toyota COROLLA 制动助力器和真空管 EPC diagram — 473287A
制动助力器和真空管 — 473287A (200209 – 999999)

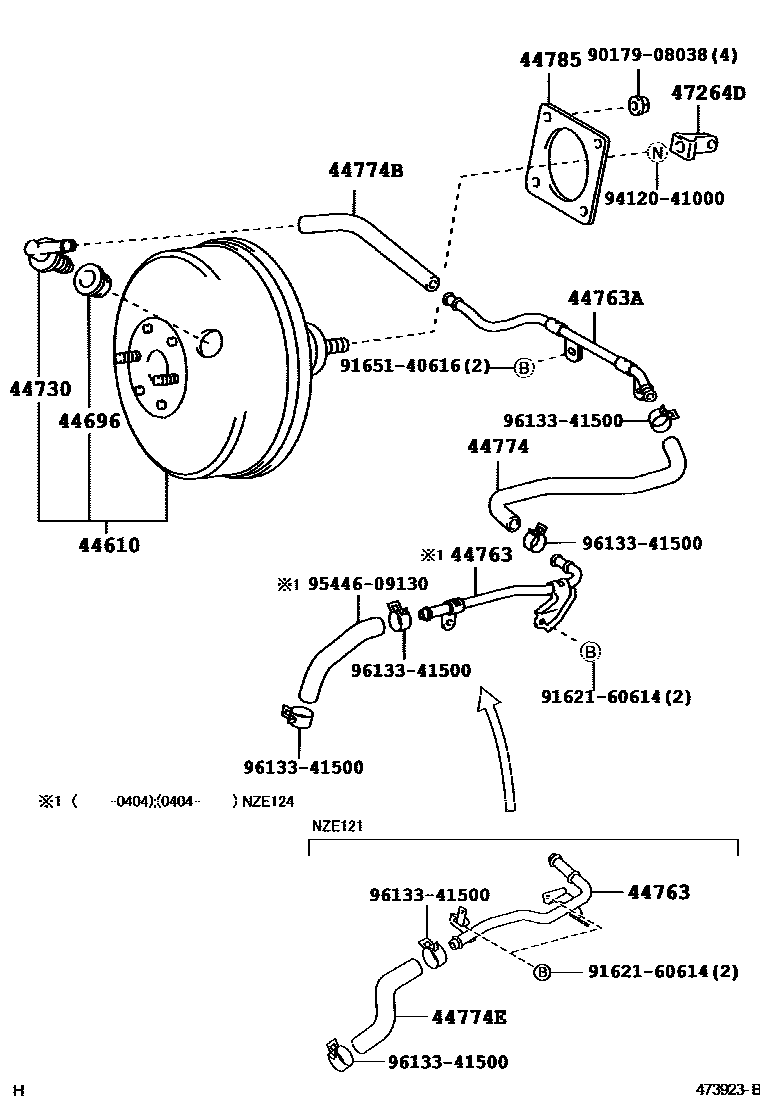

Toyota COROLLA 制动助力器和真空管 EPC diagram — 473923B
制动助力器和真空管 — 473923B (200101 – 999999)

PNC and OE references

PNCPart nameOE numbers
44610brake booster assembly44610-1E470 · 44610-1E490
44696One-way valve seal90480-24439
44730Vacuum check valve assembly (for brake)44730-12070 · 44730-14050
44730FVacuum hose connector (for manifold side)90404-51319
44763booster vacuum tube44763-52010 · 44763-52030
44763APipe No. 1 (hose to hose)44763-12340
44774Hoses (joints to connector tubes)44774-12410 · 44774-12420 · 44774-12430
44774BHoses (joints to connector tubes)95446-09180
44774EHoses (joints to connector tubes)44774-20310 · 44774-52070
44785brake booster pad44785-20020
47264DBrake master cylinder push rod U-shaped clamp47264-12060 · 47264-63010
