Toyota COROLLA Transfer Gear — Figure 3610

Toyota COROLLA EPC diagram 3610, Transfer Gear, with 1 images and 11 PNC and OE references.

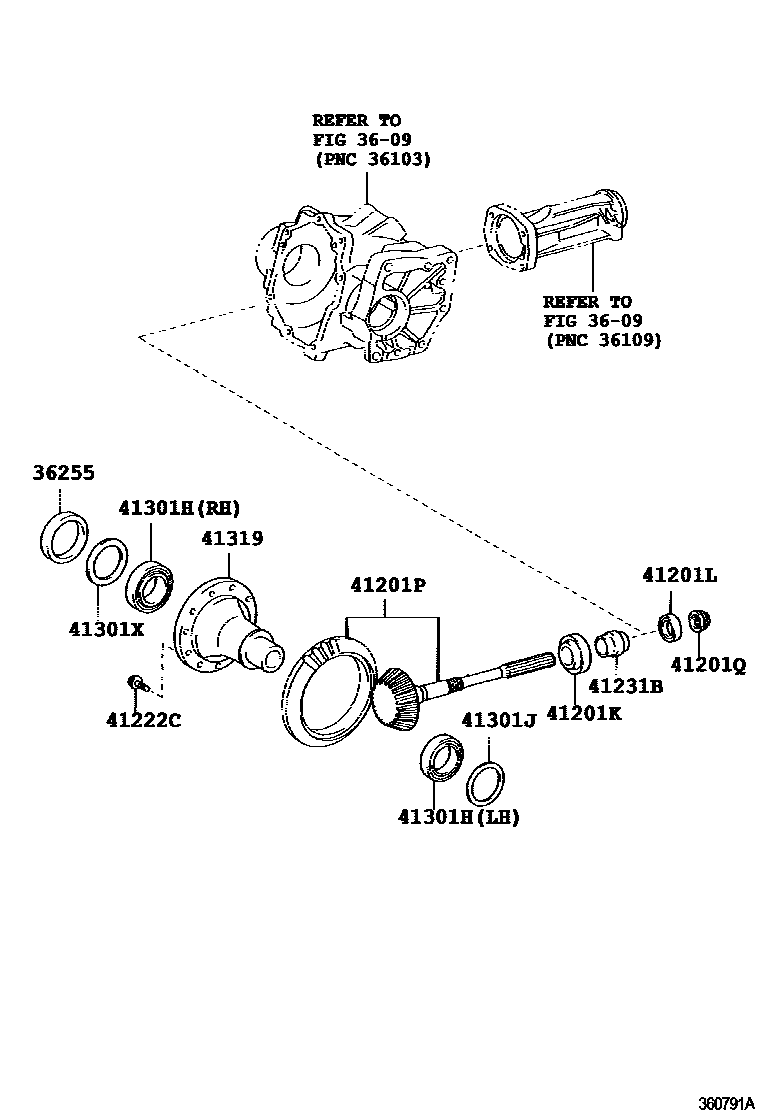

Toyota COROLLA Transfer Gear EPC diagram — 360791A
Transfer Gear — 360791A (200101 – 999999)

PNC and OE references

PNCPart nameOE numbers
36255No. 1 transfer case output shaft spacer36255-33010
41201KBearing (for transfer case front driven pinion)90366-35099
41201LBearing (for transfer case rear driven pinion)90366-30047
41201PTransfer gear assembly41201-21020
41201QNut (for transfer case gear)90177-30001
41222CBolt (for transfer case ring gear)90105-11034
41231BTransfer case pinion bearing spacer41231-33020
41301HBearing (for ring gear mounting housing)90366-41004 · 90366-45019
41301JFlat washer (for ring gear mounting housing)36265-21350 · 36265-21360 · 36265-21370 · 36265-21380 · 36265-21390 · 36265-21400 · 36265-21410 · 36265-21420 · 36265-21430 · 36265-21440 · 36265-21450 · 36265-21460 · 36265-21470 · 36265-21480 · 36265-21490 · 36265-21500 · 36265-21510 · 36265-21520 · 36265-21530 · 36265-21540 · 36265-21550 · 36265-21560 · 36265-21570 · 36265-21580 · 36265-21590 · 36265-21600 · 36265-21610 · 36265-21620 · 36265-21630 · 36265-21640 · 36265-21650 · 36265-21660 · 36265-21670 · 36265-21680 · 36265-21690
41301XNo. 2 transfer case ring gear mounting shell gasket36266-33010 · 36266-33020 · 36266-33030 · 36266-33040 · 36266-33050 · 36266-33060 · 36266-33070 · 36266-33080 · 36266-33090 · 36266-33100 · 36266-33110 · 36266-33120 · 36266-33130 · 36266-33140 · 36266-33150 · 36266-33160 · 36266-33170 · 36266-33180 · 36266-33190 · 36266-33200 · 36266-33210 · 36266-33220 · 36266-33230 · 36266-33240 · 36266-33250 · 36266-33260 · 36266-33270 · 36266-33280 · 36266-33290 · 36266-33300 · 36266-33310 · 36266-33320 · 36266-33330 · 36266-33340 · 36266-33350 · 36266-33360 · 36266-33370 · 36266-33380 · 36266-33390 · 36266-33400 · 36266-33410 · 36266-33420 · 36266-33430 · 36266-33440 · 36266-33450 · 36266-33460
41319Transfer gear ring gear mounting housing41319-33020
