Toyota COROLLA Engine Mounting — Figure 1107

Toyota COROLLA EPC diagram 1107, Engine Mounting, with 5 images and 12 PNC and OE references.

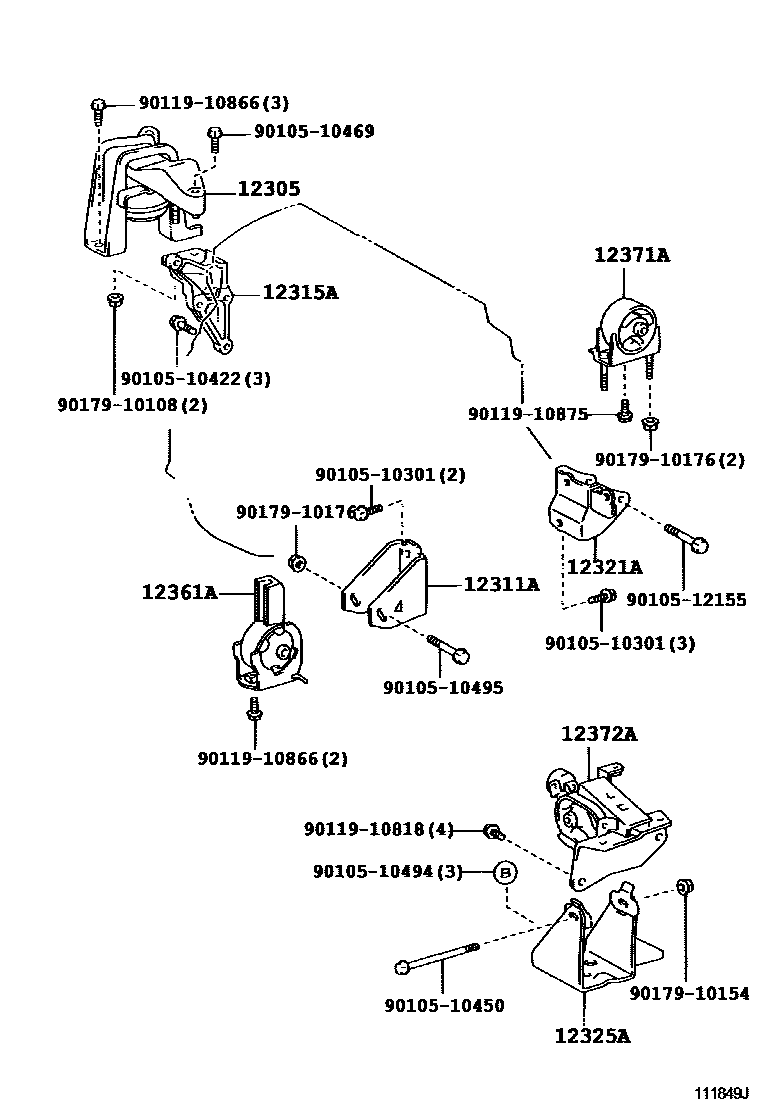

Toyota COROLLA Engine Mounting EPC diagram — 111849J
Engine Mounting — 111849J (200209 – 999999)

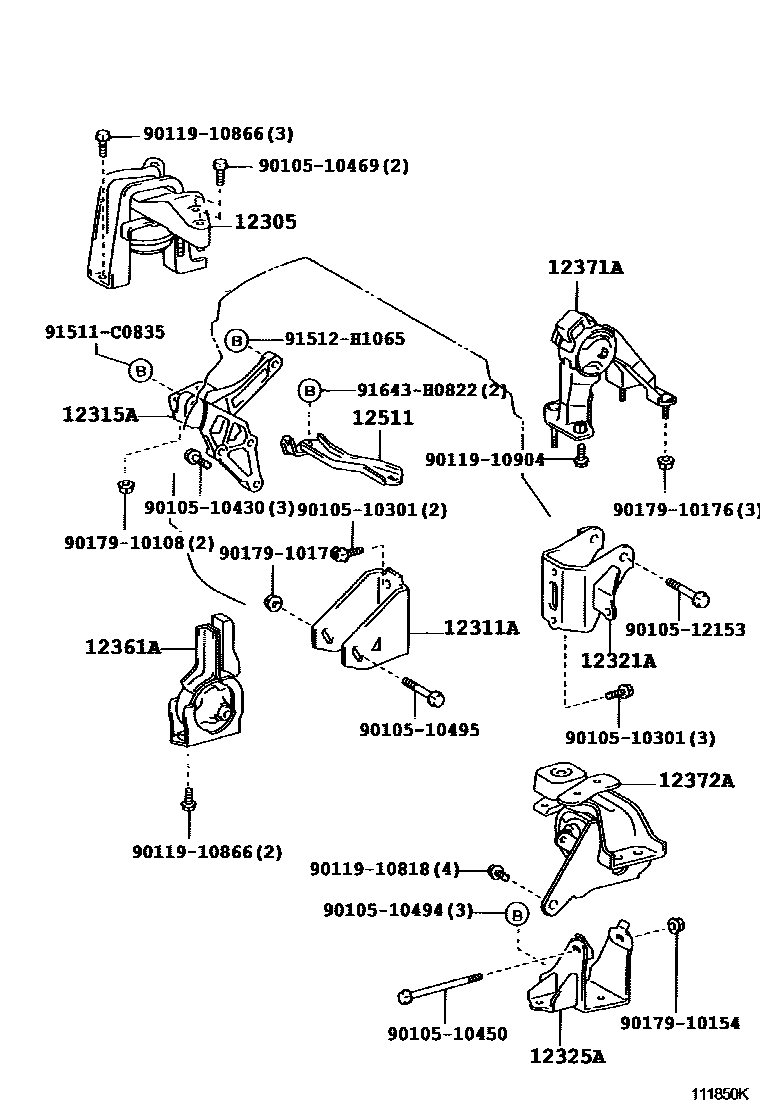

Toyota COROLLA Engine Mounting EPC diagram — 111850K
Engine Mounting — 111850K (200101 – 999999)

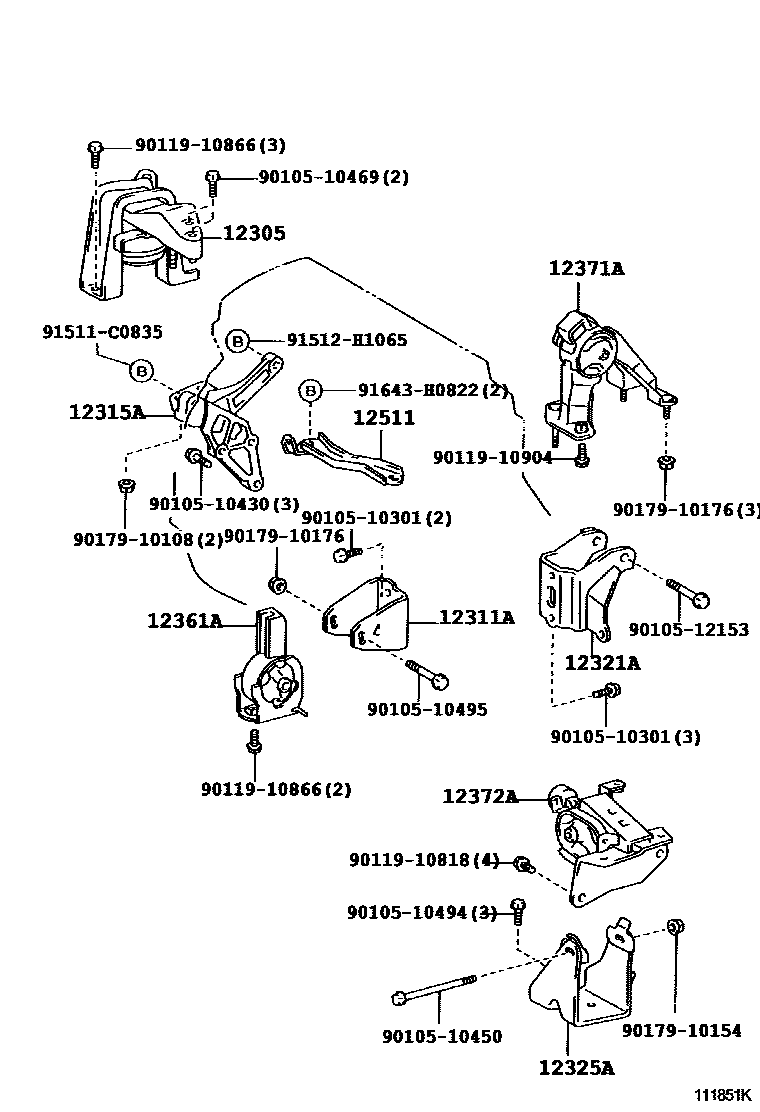

Toyota COROLLA Engine Mounting EPC diagram — 111851K
Engine Mounting — 111851K (200101 – 999999)

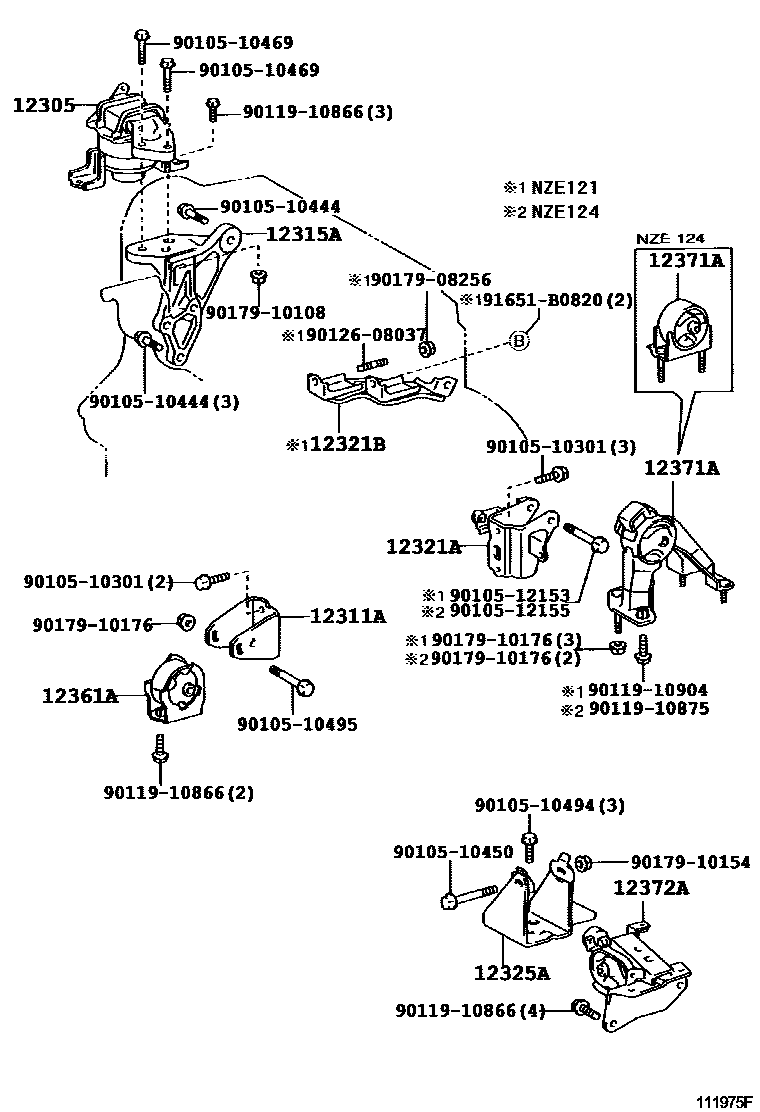

Toyota COROLLA Engine Mounting EPC diagram — 111975F
Engine Mounting — 111975F (200101 – 999999)

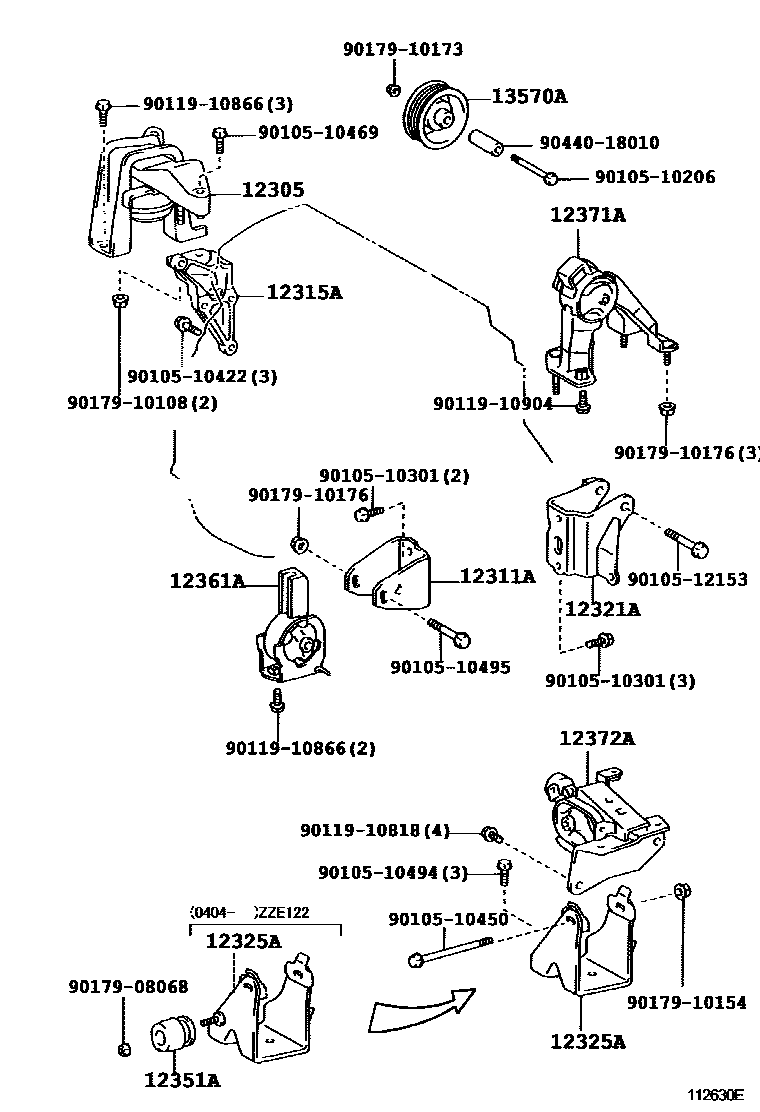

Toyota COROLLA Engine Mounting EPC diagram — 112630E
Engine Mounting — 112630E (200209 – 999999)

PNC and OE references

PNCPart nameOE numbers
12305Engine right side mounting vibration isolation pad sub-assembly12305-21130 · 12305-21150 · 12305-22120 · 12305-22170 · 12305-22180 · 12305-22190 · 12305-22240 · 12305-22250 · 12305-22260
12311AEngine front mounting bracket (for transverse engine)12311-21010 · 12311-21030 · 12311-22120 · 12311-22130 · 12311-22140 · 12311-22190
12315AEngine right side mounting bracket (for transversely mounted engine)12315-21040 · 12315-21041 · 12315-22020 · 12315-22030 · 12315-22050
12321ARear engine mounting bracket (for transverse engine)12321-21070 · 12321-21080 · 12321-22040 · 12321-22130 · 12321-22140 · 12321-22150
12321BDrive shaft heat insulation pad sub-assembly43409-52010
12325AEngine left side mounting bracket (for transversely mounted engine)12325-21110 · 12325-21120 · 12325-22110 · 12325-22120 · 12325-22130 · 12325-22140
12351AEngine mount shock absorber (for vibration isolation pad)12351-11023
12361AEngine front mounting vibration isolation pad (for transversely mounted engine)12361-21020 · 12361-22080 · 12361-22090
12371AEngine rear mount vibration isolation pad12371-21110 · 12371-21120 · 12371-22140 · 12371-22170
12372AEngine left-side mounting vibration isolation pad (for transversely mounted engines)12372-21070 · 12372-22060 · 12372-22080
12511No. 1 generator bracket12511-88601
13570ANo. 1 poly-ribbed belt idler assembly13570-22010
