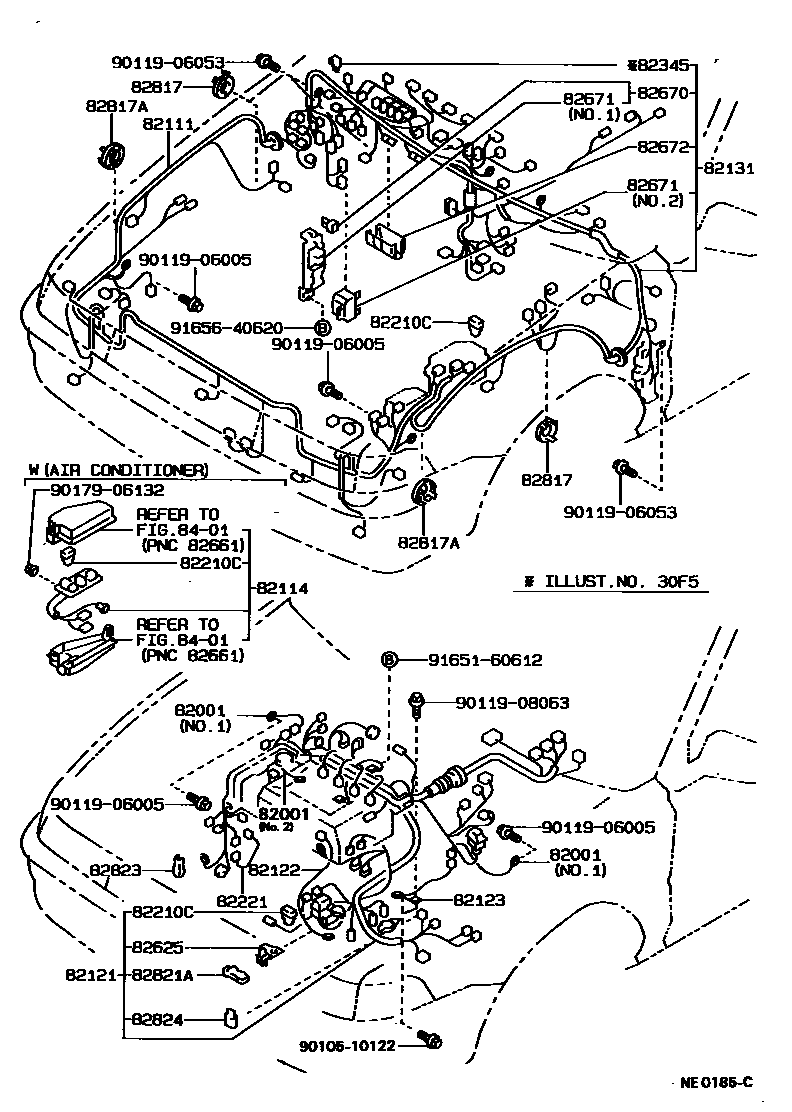

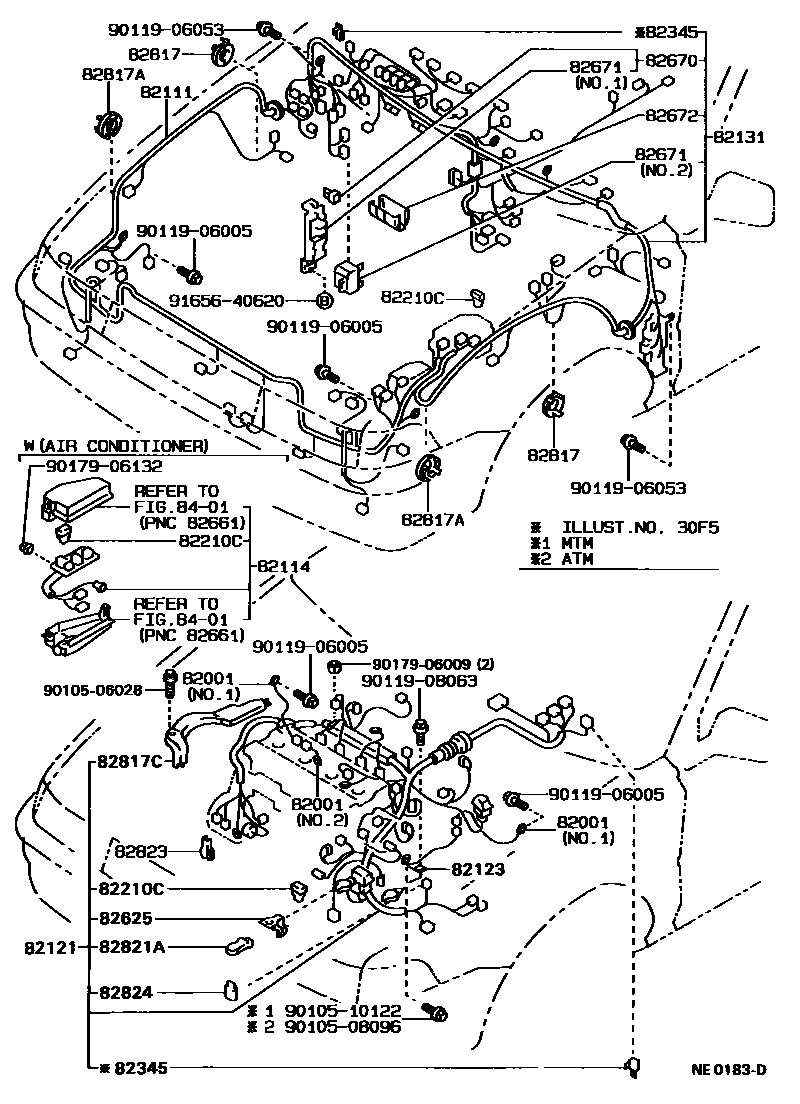

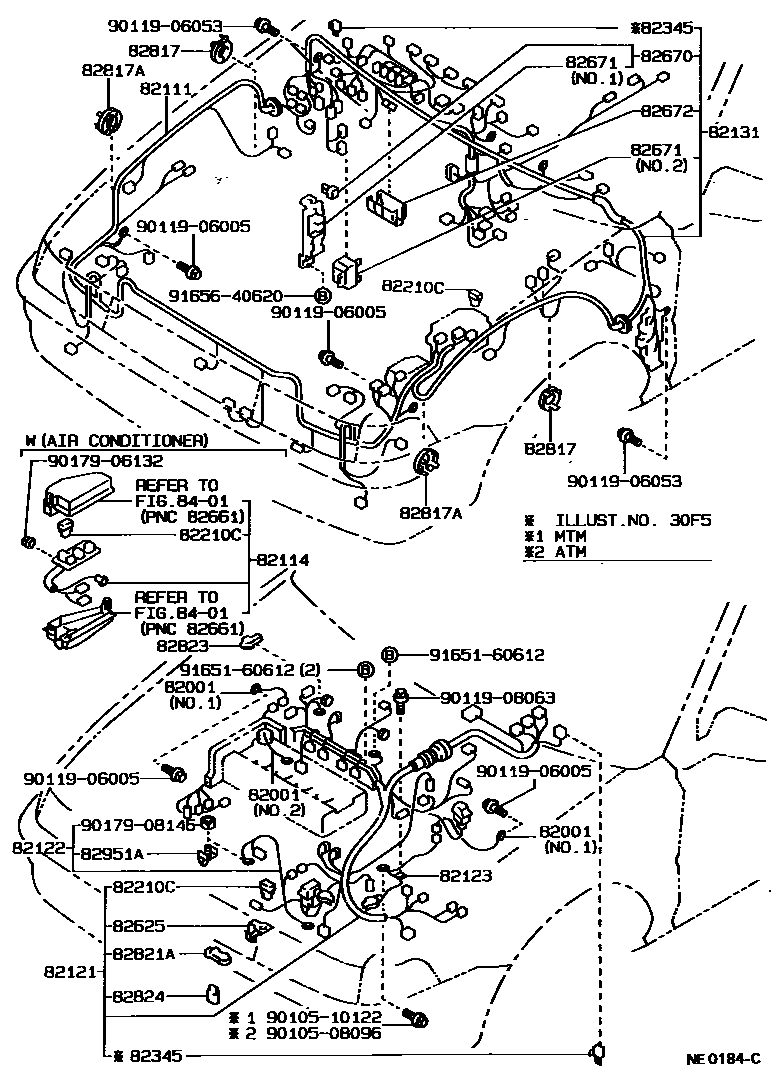

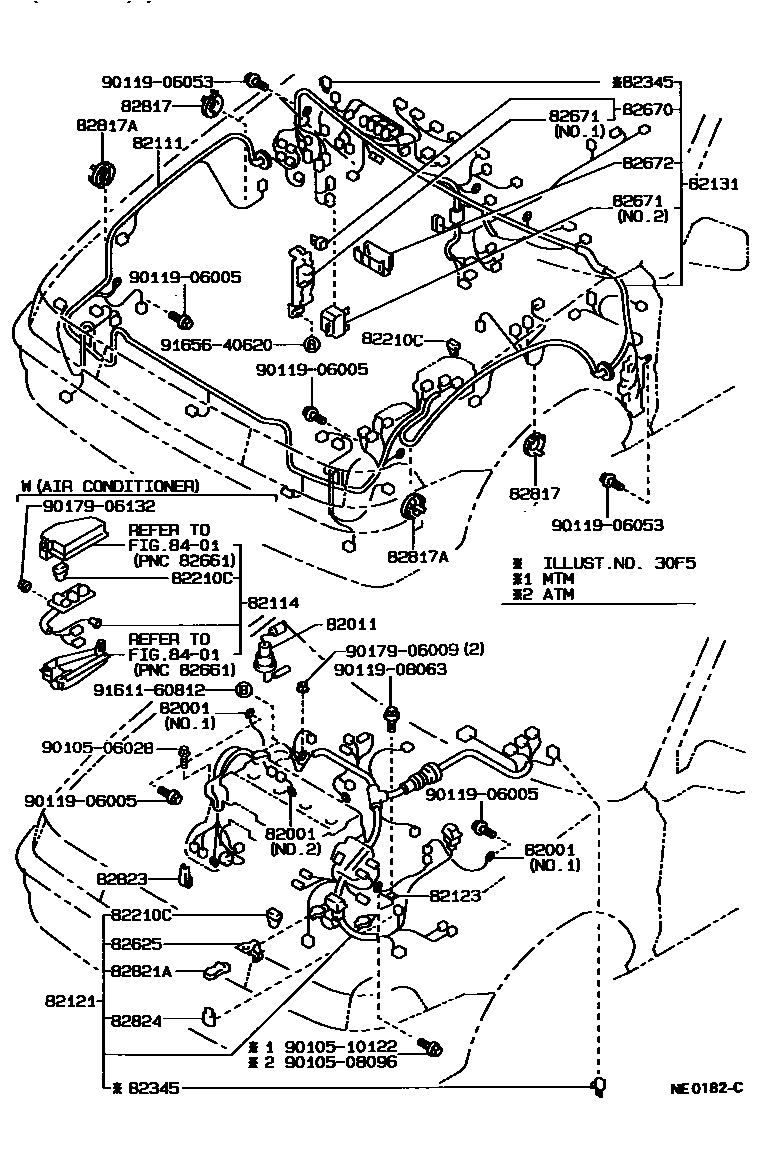

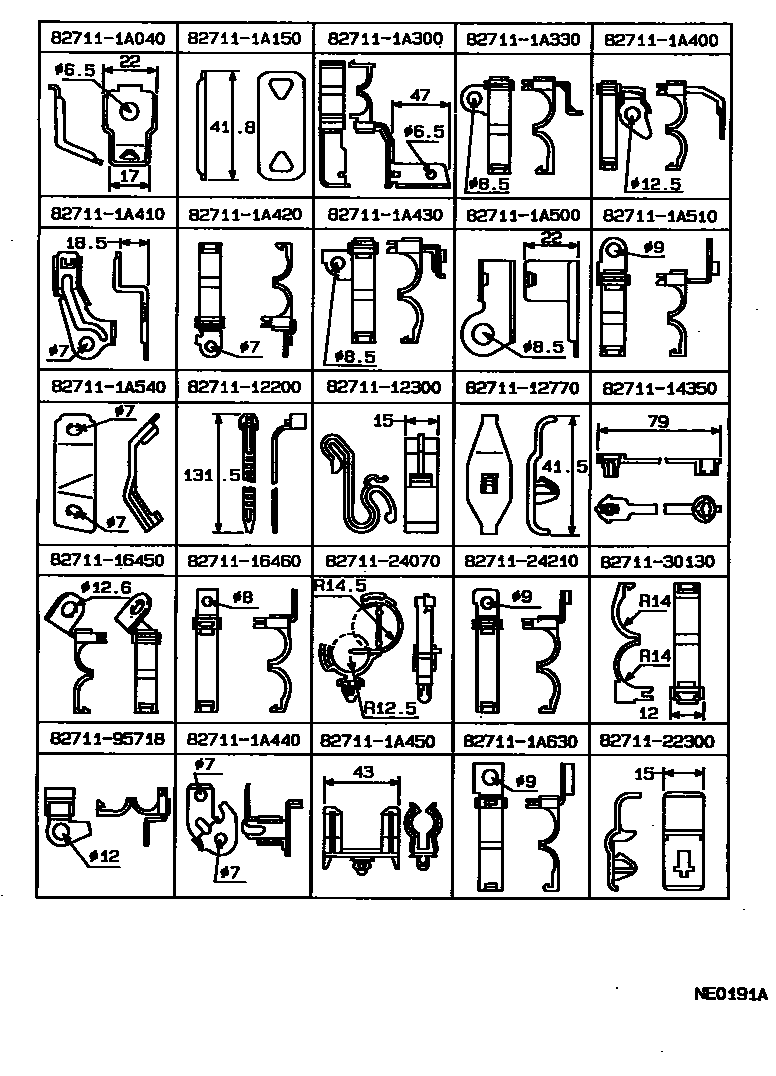

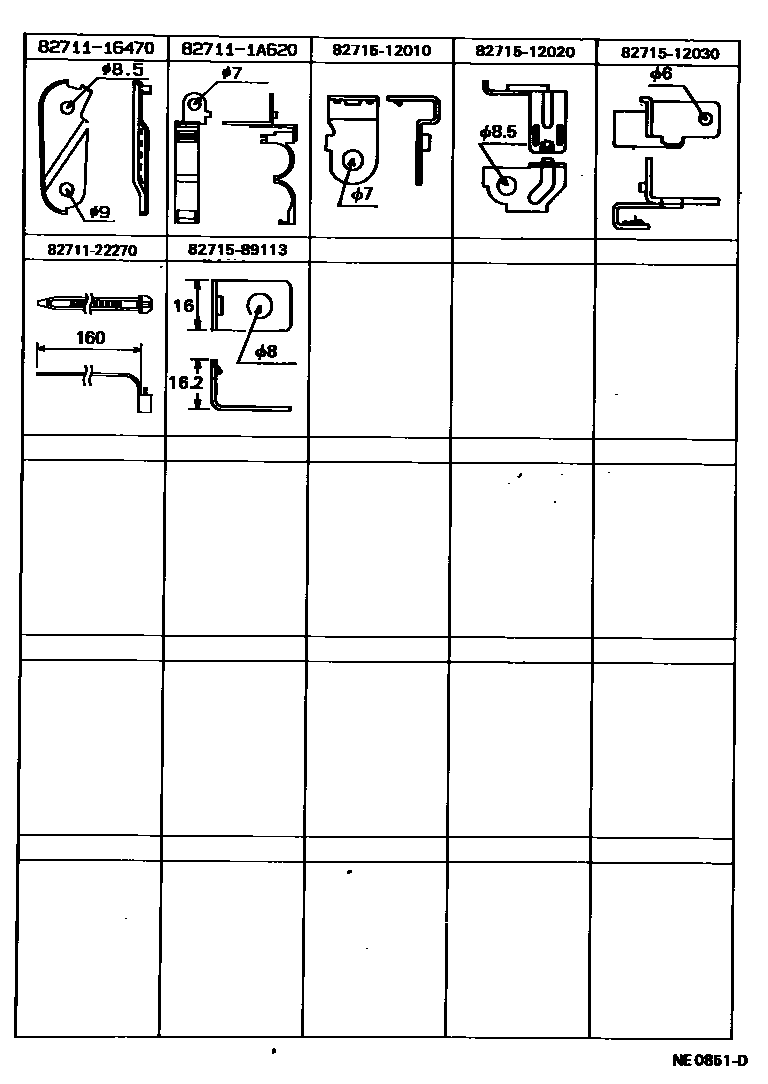

Toyota COROLLA 线束和卡夹 — Figure 8202
Toyota COROLLA EPC diagram 8202, 线束和卡夹, with 11 images and 37 PNC and OE references.
PNC and OE references
| PNC | Part name | OE numbers |
|---|---|---|
| 82001 | Connection cable No. 1 | 90980-07206 · 90980-07235 · 90980-07236 · 90980-07299 |
| 82011 | Brake warning system wiring harness assembly | 82011-20040 |
| 82111 | Engine room main wiring harness | 82111-1A370 · 82111-1A390 · 82111-1A410 · 82111-1A870 · 82111-1E010 · 82111-1E040 · 82111-1E060 · 82111-1E080 |
| 82114 | Engine room wiring harness No. 4 | 82114-12040 |
| 82121 | Engine wiring harness | 82121-1A140 · 82121-1A141 · 82121-1A150 · 82121-1A151 · 82121-1A160 · 82121-1A161 · 82121-1A170 · 82121-1A171 · 82121-1A180 · 82121-1A181 · 82121-1A190 · 82121-1A191 · 82121-1A192 · 82121-1A200 · 82121-1A201 · 82121-1E160 · 82121-1E161 · 82121-1E170 · 82121-1E171 · 82121-1E180 · 82121-1E181 · 82121-1E190 · 82121-1E191 · 82121-1E200 · 82121-1E201 · 82121-1E210 · 82121-1E211 · 82121-1E220 · 82121-1E221 · 82121-1E230 · 82121-1E231 · 82121-1E240 · 82121-1E241 · 82121-1E250 · 82121-1E251 · 82121-1E260 · 82121-1E270 |
| 82122 | Engine No. 2 wiring harness | 82122-12300 · 82122-12310 · 82122-12320 · 82122-12350 |
| 82123 | Engine No. 3 wiring harness | 82123-12140 · 82123-12160 |
| 82131 | Front panel wiring harness | 82131-1E130 · 82131-1E131 · 82131-1E140 · 82131-1E141 · 82131-1E150 · 82131-1E151 · 82131-1E160 · 82131-1E161 · 82131-1E162 · 82131-1E190 · 82131-1E191 · 82131-1E230 · 82131-1E231 · 82131-1E232 · 82131-1E240 · 82131-1E241 · 82131-1E242 · 82131-1E250 · 82131-1E251 · 82131-1E260 · 82131-1E261 · 82131-1E270 · 82131-1E271 · 82131-1E290 · 82131-1E291 · 82131-1K320 · 82131-1K330 · 82131-1K350 · 82131-1K360 · 82131-1K370 · 82131-1K390 · 82131-1K400 · 82131-1K410 · 82131-1K420 · 82131-1K430 · 82131-1K440 · 82131-1K450 · 82131-1K460 · 82131-1K470 · 82131-1K480 · 82131-1K490 · 82131-1K500 · 82131-1K510 · 82131-1K520 |
| 82151 | Right front door wiring harness | 82151-12410 · 82151-12420 · 82151-12450 · 82151-12460 · 82151-12700 · 82151-12710 |
| 82152 | Left front door wiring harness | 82152-12330 · 82152-12340 · 82152-12360 · 82152-12370 · 82152-12610 · 82152-12620 |

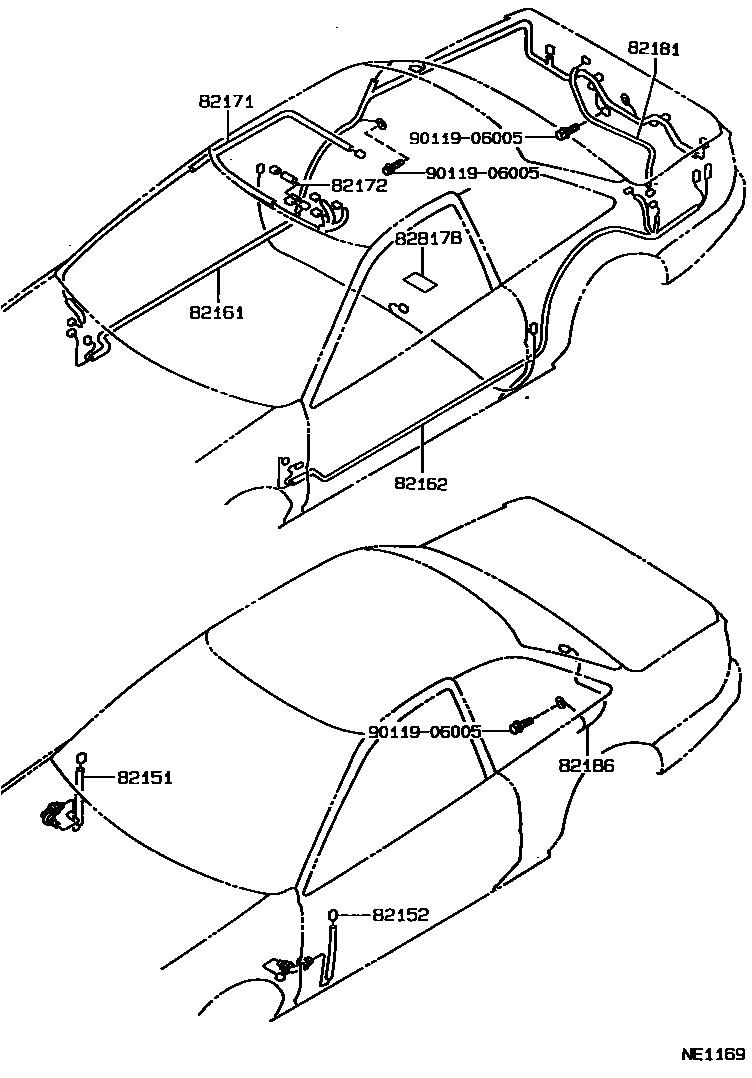

| 82161 | floor wiring harness | 82161-1A480 · 82161-1A490 · 82161-1A500 · 82161-1A510 · 82161-1A530 · 82161-1A540 · 82161-1A860 · 82161-1H430 · 82161-1H440 · 82161-1H450 · 82161-1H460 · 82161-1H470 · 82161-1H480 · 82161-1H490 · 82161-1H500 |
| 82162 | Floor wiring harness No. 2 | 82162-12270 |
| 82171 | Roof No. 1 wiring harness | 82171-12220 · 82171-12230 · 82171-12310 |
| 82172 | Roof No. 2 wiring harness | 82172-20010 |
| 82181 | Luggage No. 1 wiring harness | 82181-12130 |
| 82186 | Rear window wiring harness No. 1 | 82186-12130 |
| 82210C | fuse | 90982-08188 · 90982-08189 · 90982-08202 · 90982-08203 · 90982-08223 · 90982-08253 |
| 82221 | Oil pressure switch wiring harness | 82221-17010 |

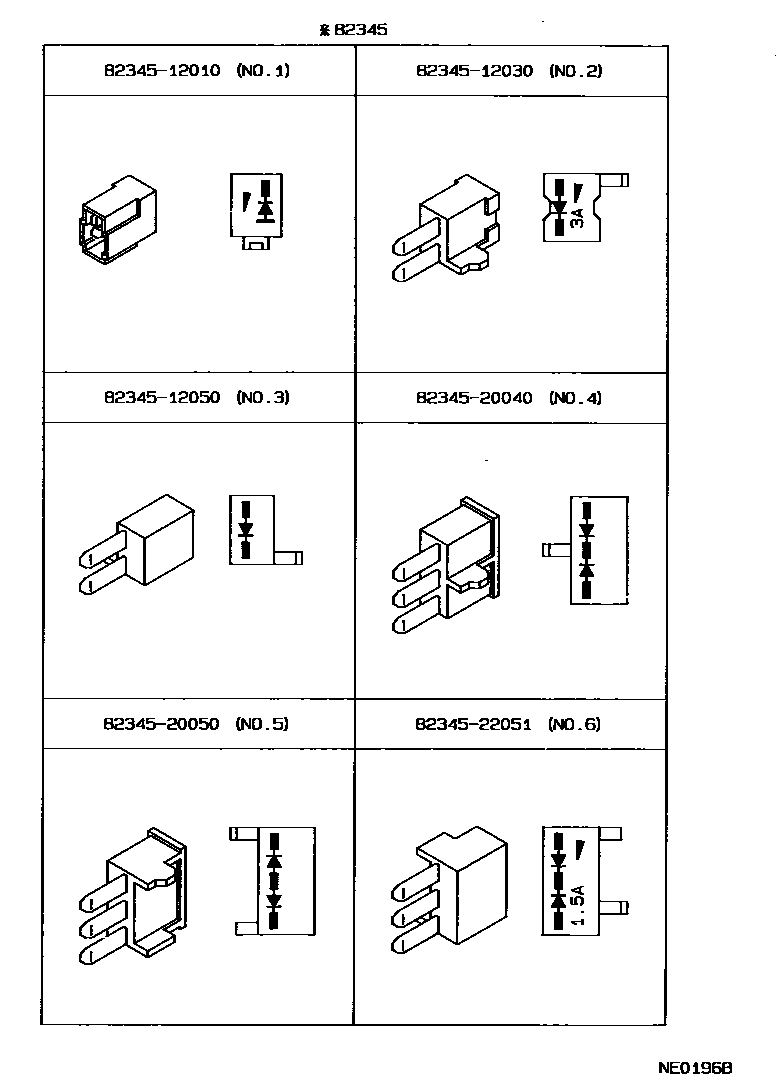

| 82345 | diode | 82345-12010 · 82345-12030 · 82345-12050 · 82345-20040 · 82345-20050 · 82345-22051 · 82345-32020 |
| 82625 | Fuse terminal | 82625-12020 · 82625-12030 · 82625-12050 |
| 82670 | No. 1 junction box assembly | 82670-12090 · 82670-12120 |
| 82671 | junction box | 82671-12020 · 82671-12030 |
| 82672 | Junction box cover | 82672-12100 |
| 82817 | No. 1 wire harness protection device | 82817-14350 |
| 82817A | No. 2 wire harness protection device | 82817-32010 |
| 82817B | No. 3 wire harness protection device | 82817-16100 |
| 82817C | No. 4 wire harness protection device | 82817-12700 |
| 82821A | Connector cover | 82821-12180 · 82821-12190 |
| 82823 | No. 1 terminal cover | 82823-22050 |
| 82824 | Harness connector | 82824-32030 |
| 82951A | Terminal holder | 82951-17010 · 82951-17011 |

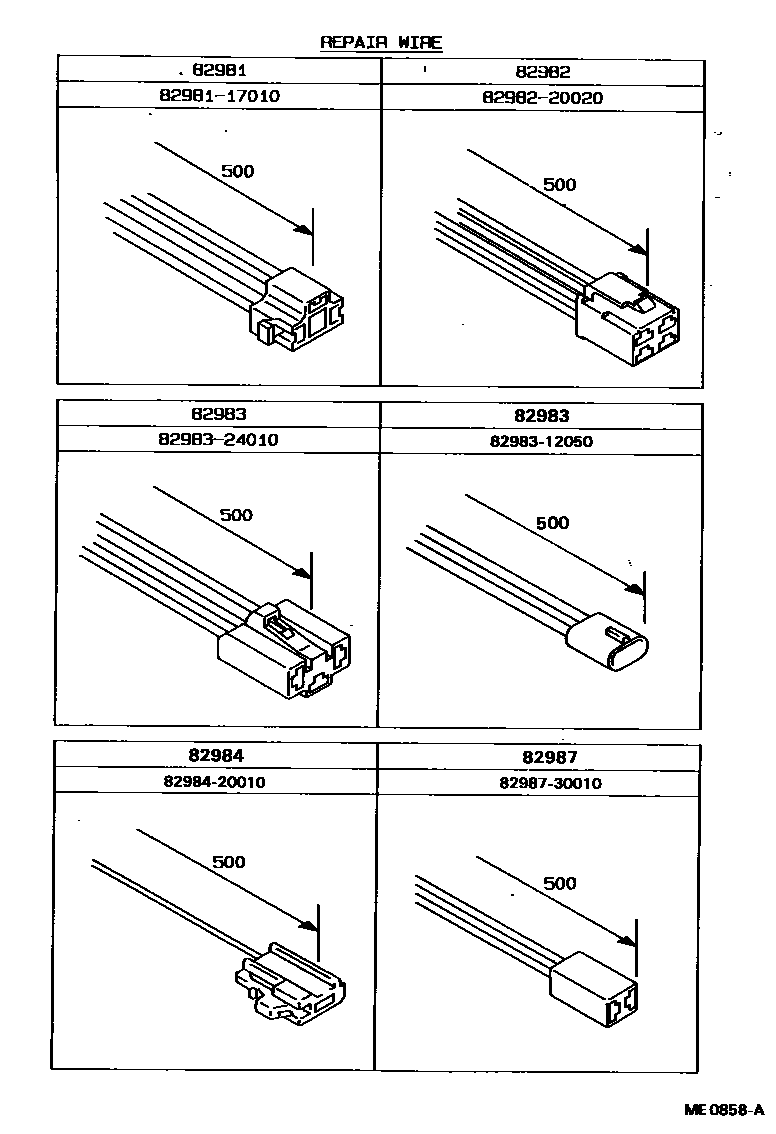

| 82981 | Headlight repair line | 82981-17010 |
| 82982 | Width light repair line | 82982-20020 |
| 82983 | Front turn signal lamp repair line | 82983-12050 · 82983-24010 |
| 82984 | Speaker repair line | 82984-20010 |
| 82987 | Fog light repair line | 82987-30010 |
| 82991 | Fuse repair line | 82991-12030 · 82991-12040 |
