Toyota COROLLA antenna — Figure 8604

Toyota COROLLA EPC diagram 8604, antenna, with 2 images and 13 PNC and OE references.

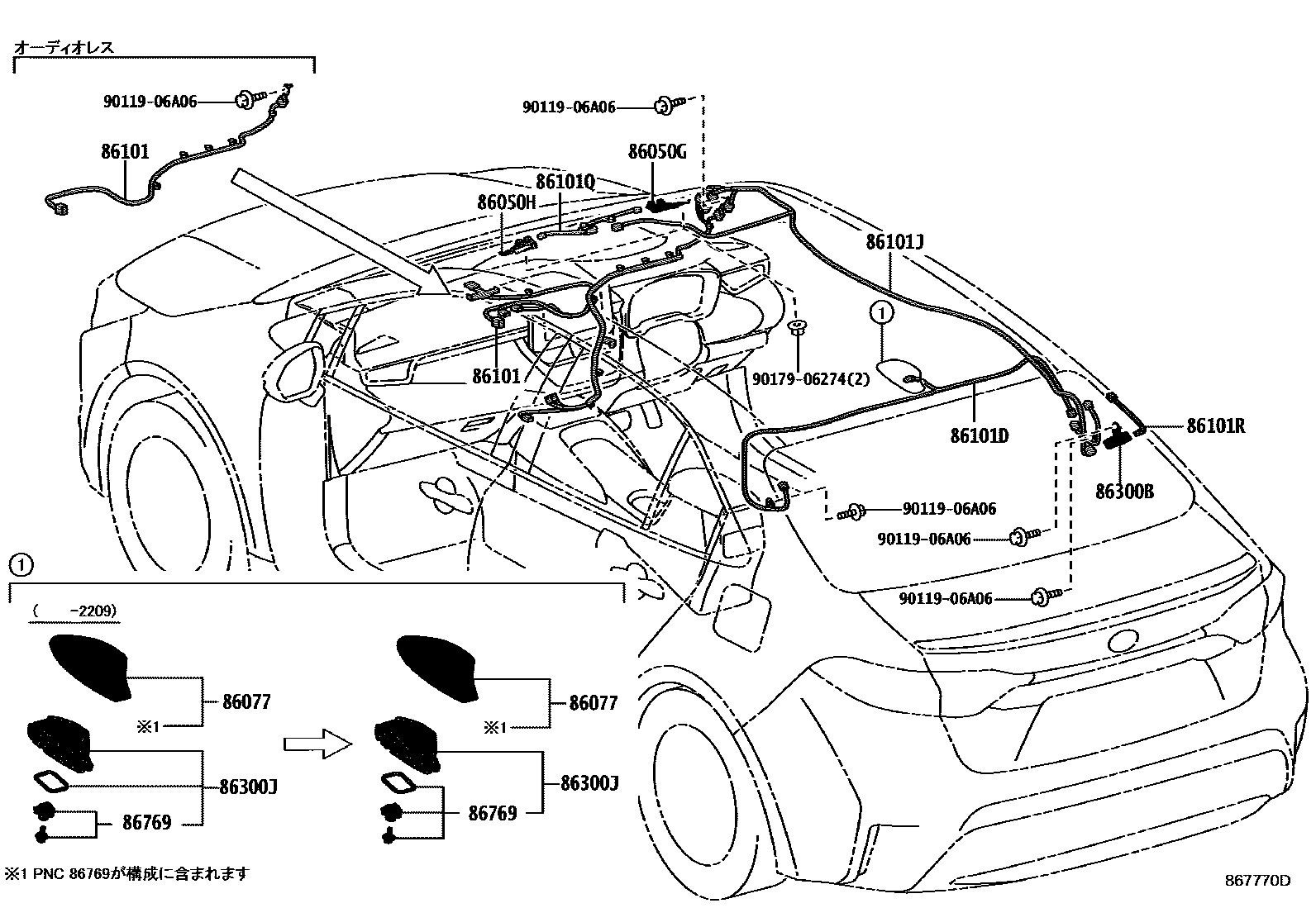

Toyota COROLLA antenna EPC diagram — 867770D
antenna — 867770D (201908 – 999999)

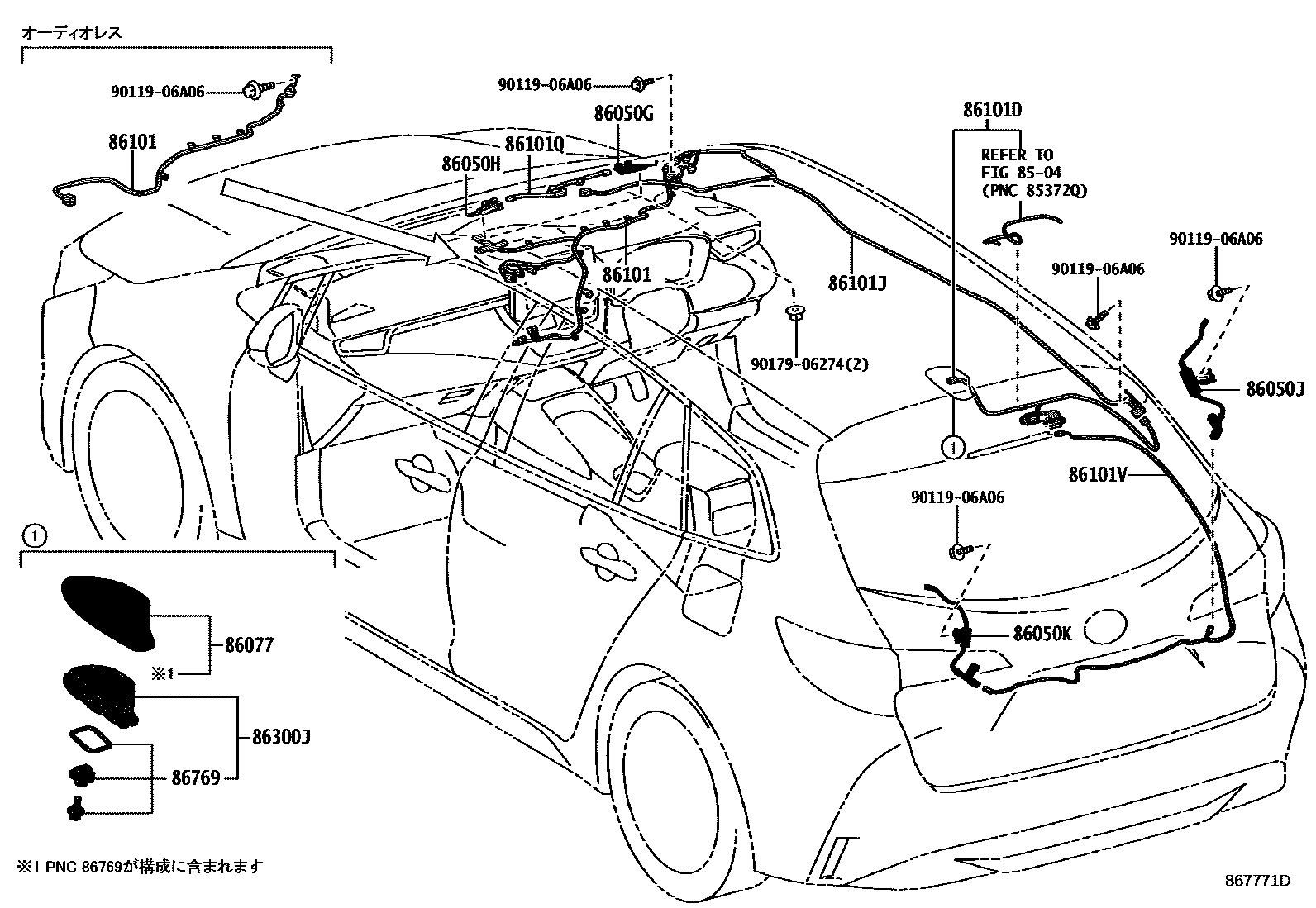

Toyota COROLLA antenna EPC diagram — 867771D
antenna — 867771D (201908 – 999999)

PNC and OE references

PNCPart nameOE numbers
86050GToyota part86050-53180
86050HToyota part86050-53190
86050JToyota part86050-12100 · 86050-12120
86050KToyota part86050-12110 · 86050-12130
86101Antenna wire sub-assembly86101-12C30 · 86101-12J50 · 86101-12Q40 · 86101-12Q50 · 86101-12U70
86101DNo. 3 antenna wire sub-assembly86101-12G60 · 86101-12J20 · 86101-12J30 · 86101-12M10 · 86101-12P80 · 86101-12Q00 · 86101-12T10 · 86101-12U30
86101JNo. 2 antenna wire sub-assembly86101-12G30 · 86101-12G80 · 86101-12G90 · 86101-12J80 · 86101-12P40 · 86101-12P50 · 86101-12P70 · 86101-12T30 · 86101-12U40 · 86101-12U50
86101QNo. 4 antenna wire sub-assembly86101-12J90 · 86101-12Q60
86101RNo. 5 antenna wire sub-assembly86101-12K10
86101VToyota part86101-12J10 · 86101-12Q20
86300BAmplifier antenna assembly86300-12B50
86300JRoof antenna assembly86300-42250 · 86760-12080 · 86760-62030 · 86760-K0010
86769Toyota part86769-48020 · 86769-62010 · 86769-K0010
