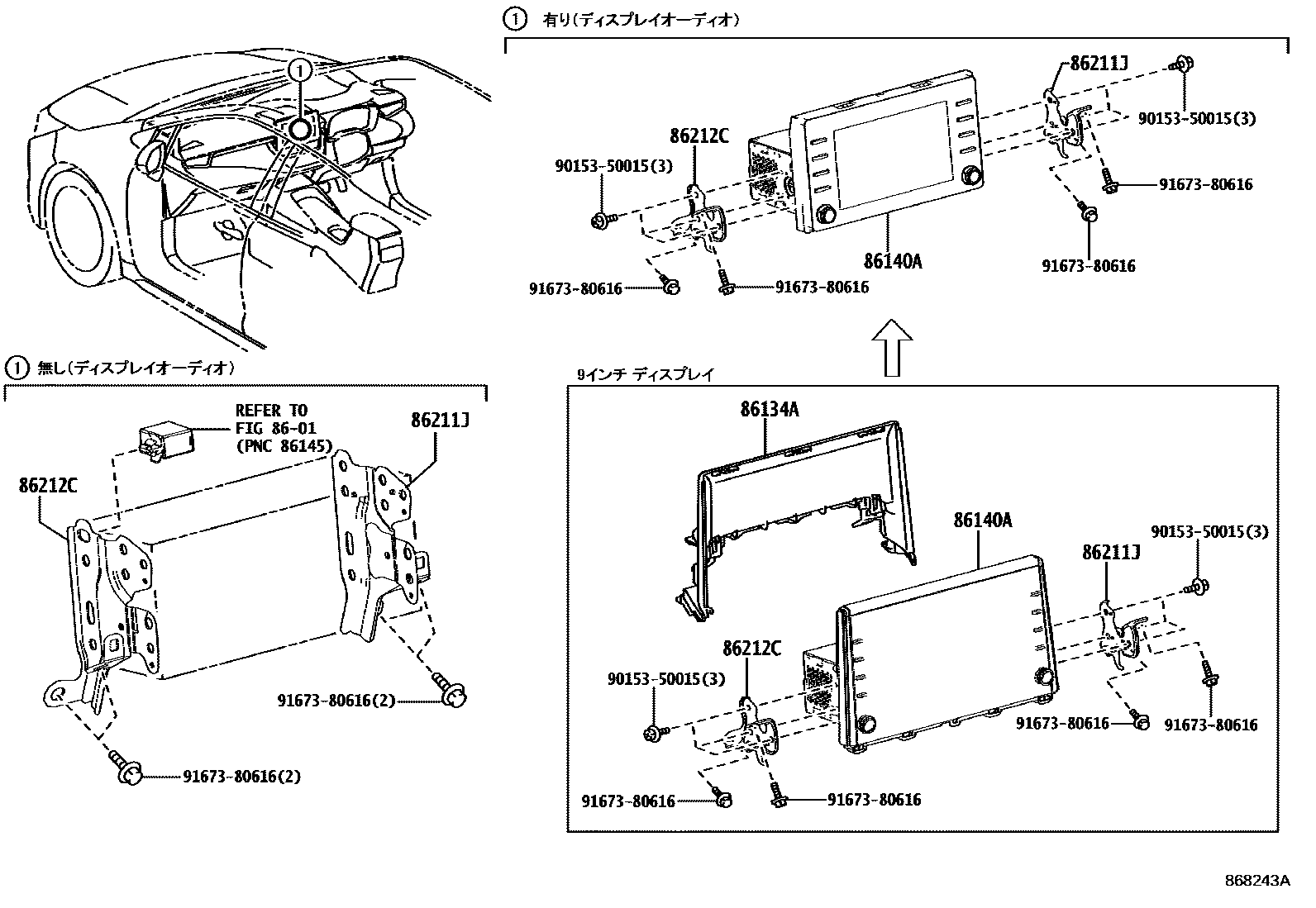

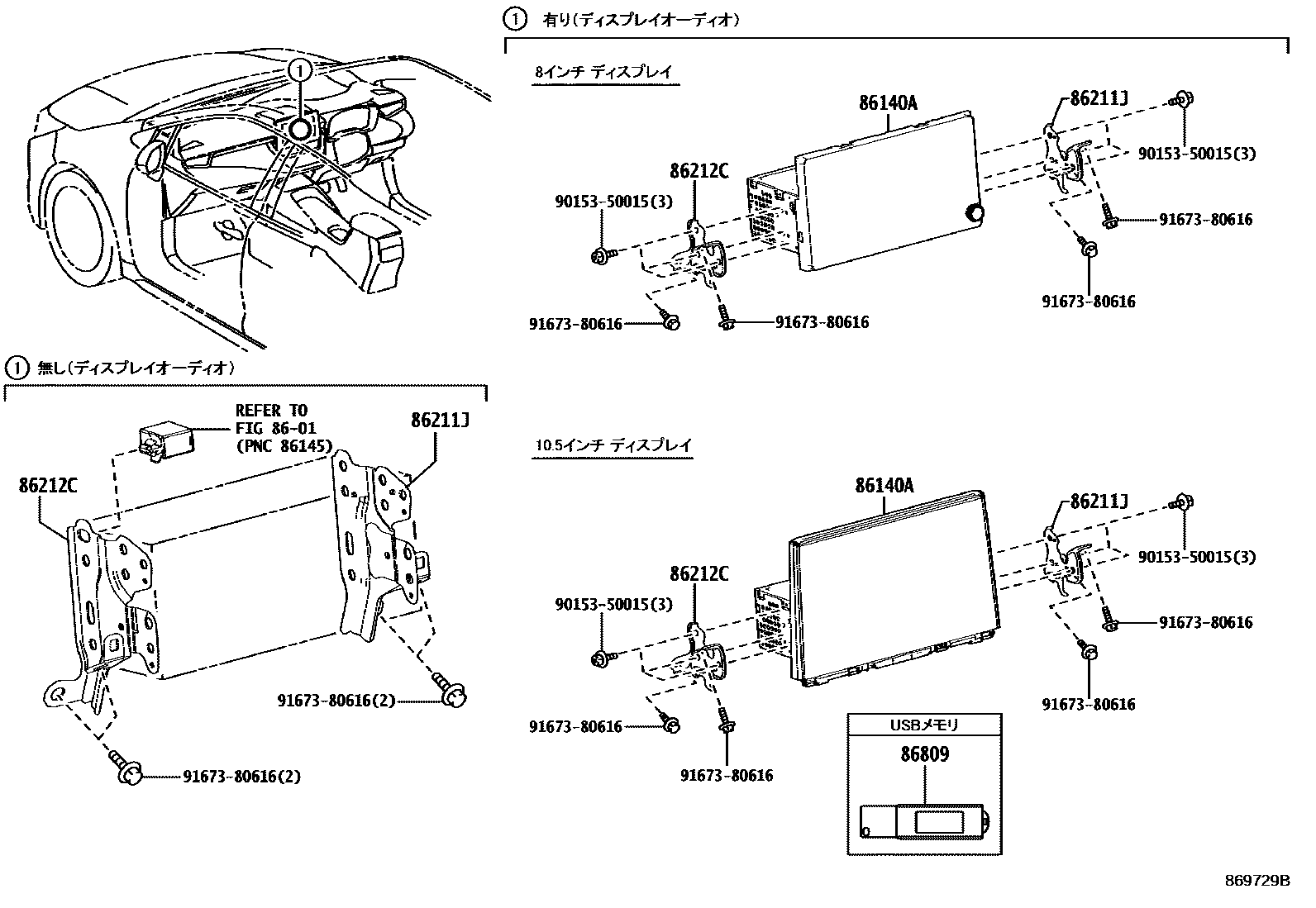

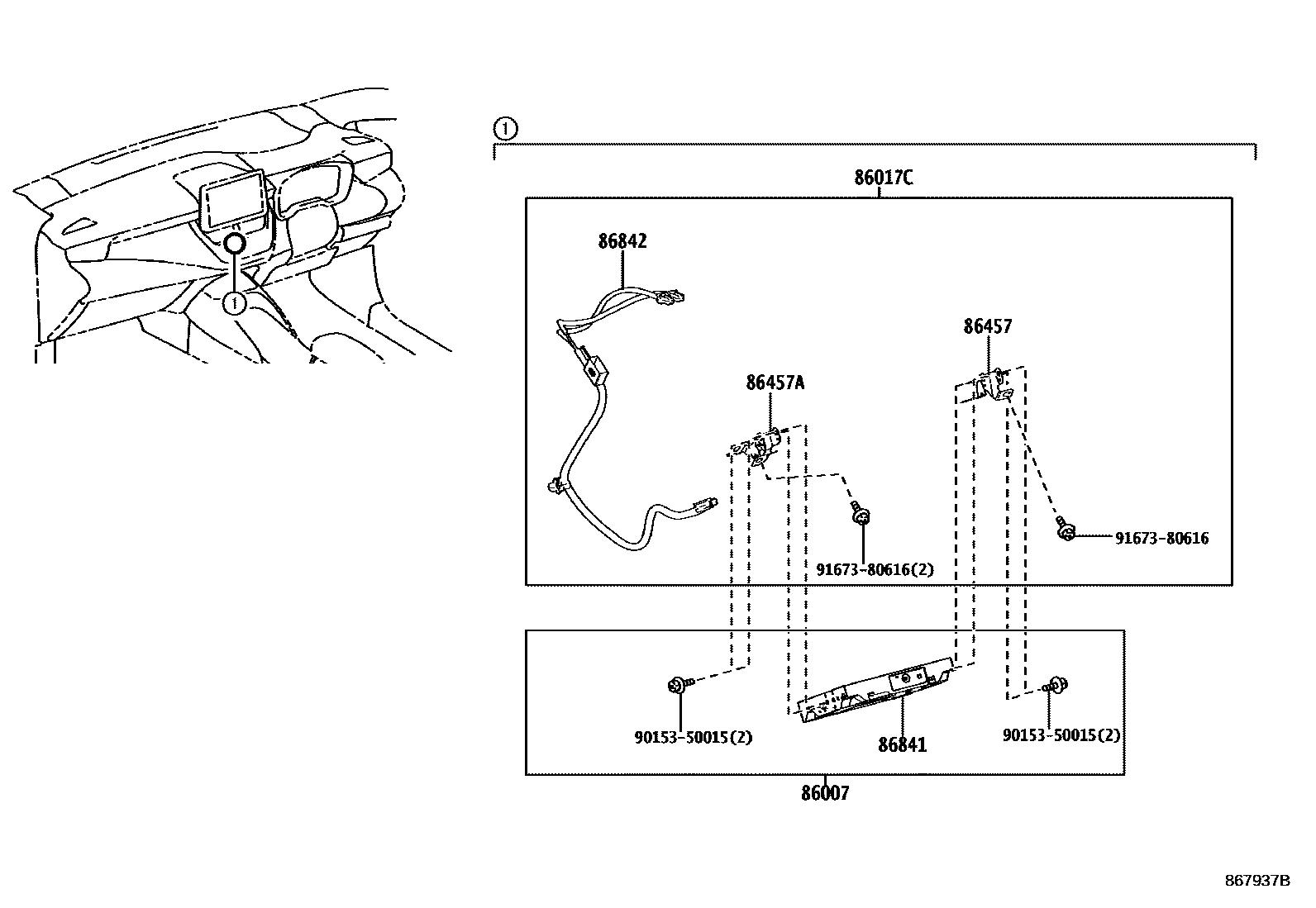

Toyota COROLLA 导航和前监视器显示屏 — Figure 8603
Toyota COROLLA EPC diagram 8603, 导航和前监视器显示屏, with 5 images and 14 PNC and OE references.
PNC and OE references
| PNC | Part name | OE numbers |
|---|---|---|
| 86007 | Toyota part | 86007-12010 · 86007-52010 · 86007-52020 |
| 86017C | Toyota part | 86017-12010 |
| 86134A | Toyota part | 86134-12030 |
| 86140A | Radio and display receiver assembly | 86100-12C56 · 86100-12C66 · 86140-12400 · 86140-12860 · 86140-12B00 · 86140-12B01 · 86140-12B02 · 86140-12B10 · 86140-12B11 · 86140-12B12 · 86140-12B20 · 86140-12B21 · 86140-12B50 · 86140-12B51 · 86140-12C50 · 86140-12C52 · 86140-12C53 · 86140-12C54 · 86140-12C55 · 86140-12C56 · 86140-12E70 · 86140-12E72 · 86140-12E73 · 86140-12E74 · 86140-12E75 · 86140-12E76 |
| 86211J | No. 1 radio bracket | 86211-12470 · 86211-12490 |
| 86212C | No. 2 radio bracket | 86212-12460 · 86212-12480 |
| 86457 | Multimedia module bracket No. 1 | 86457-12010 |
| 86457A | Multimedia module bracket No. 2 | 86457-12020 |
| 86730A | Telephone amplifier assembly | 86730-16010 · 86730-47030 |
| 86809 | Toyota part | 86809-78010 · 86809-78011 · 86809-78012 · 86809-78013 · 86809-78014 |
| 86841 | Navigation ECU | 86840-12030 · 86840-12050 · 86840-12051 · 86840-12052 · 86840-12053 · 86840-K0031 · 86840-K0032 · 86840-K0033 · 86840-K0034 · 86840-K0035 · 86840-K0036 · 86840-K0037 · 86840-K0042 · 86840-K0043 · 86840-K0044 · 86840-K0045 · 86840-K0046 · 86840-K0047 |
| 86842 | Navigation harness No. 1 | 86842-12040 |
| 86860 | Navigation antenna assembly | 86880-52030 · 86880-78010 |
| 86862 | Navigation antenna bracket | 86862-42010 · 86862-58020 |
