Toyota COROLLA HV逆变器 — Figure 8431

Toyota COROLLA EPC diagram 8431, HV逆变器, with 5 images and 17 PNC and OE references.

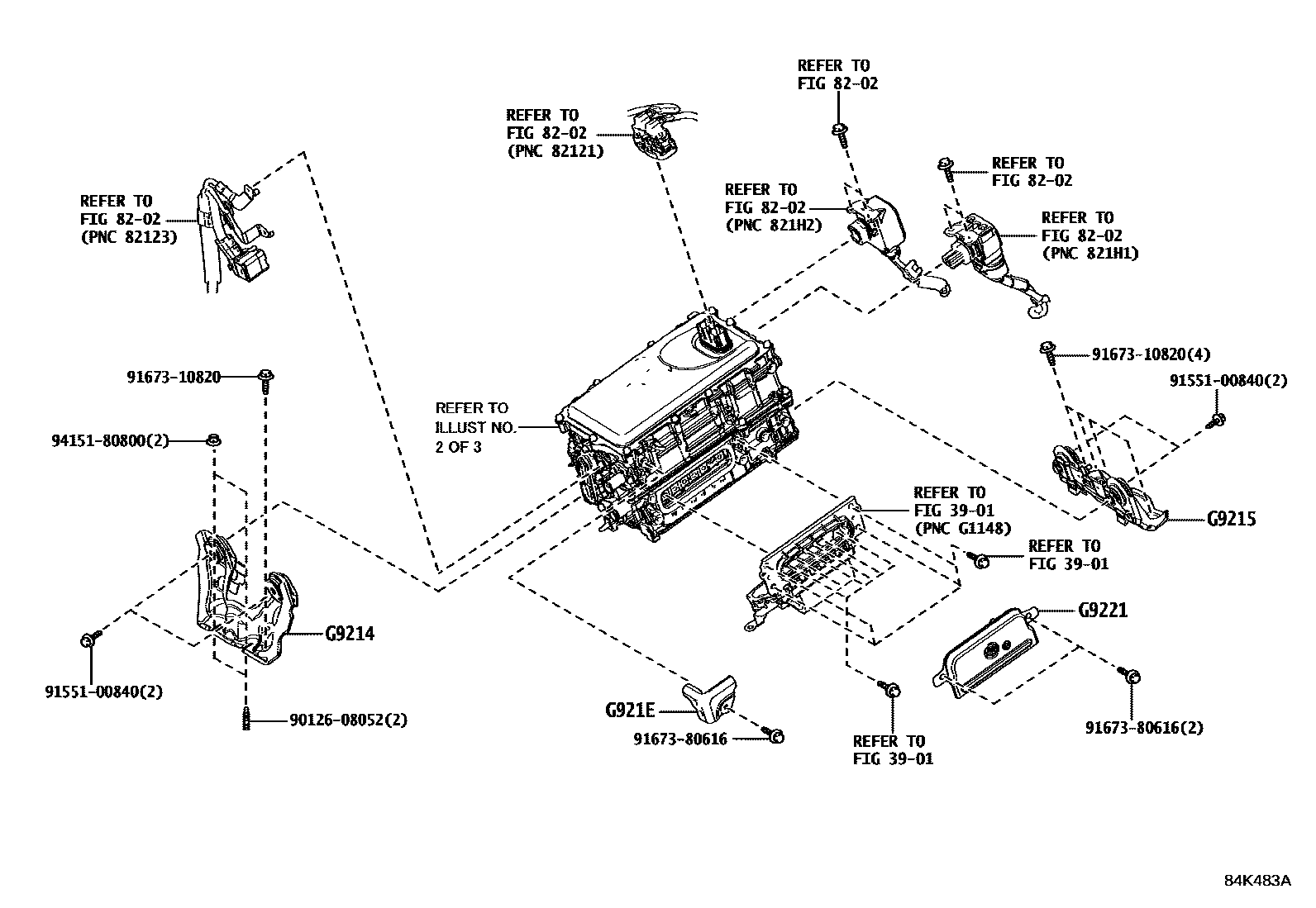

Toyota COROLLA HV逆变器 EPC diagram — 84K483A
HV逆变器 — 84K483A (201908 – 999999)

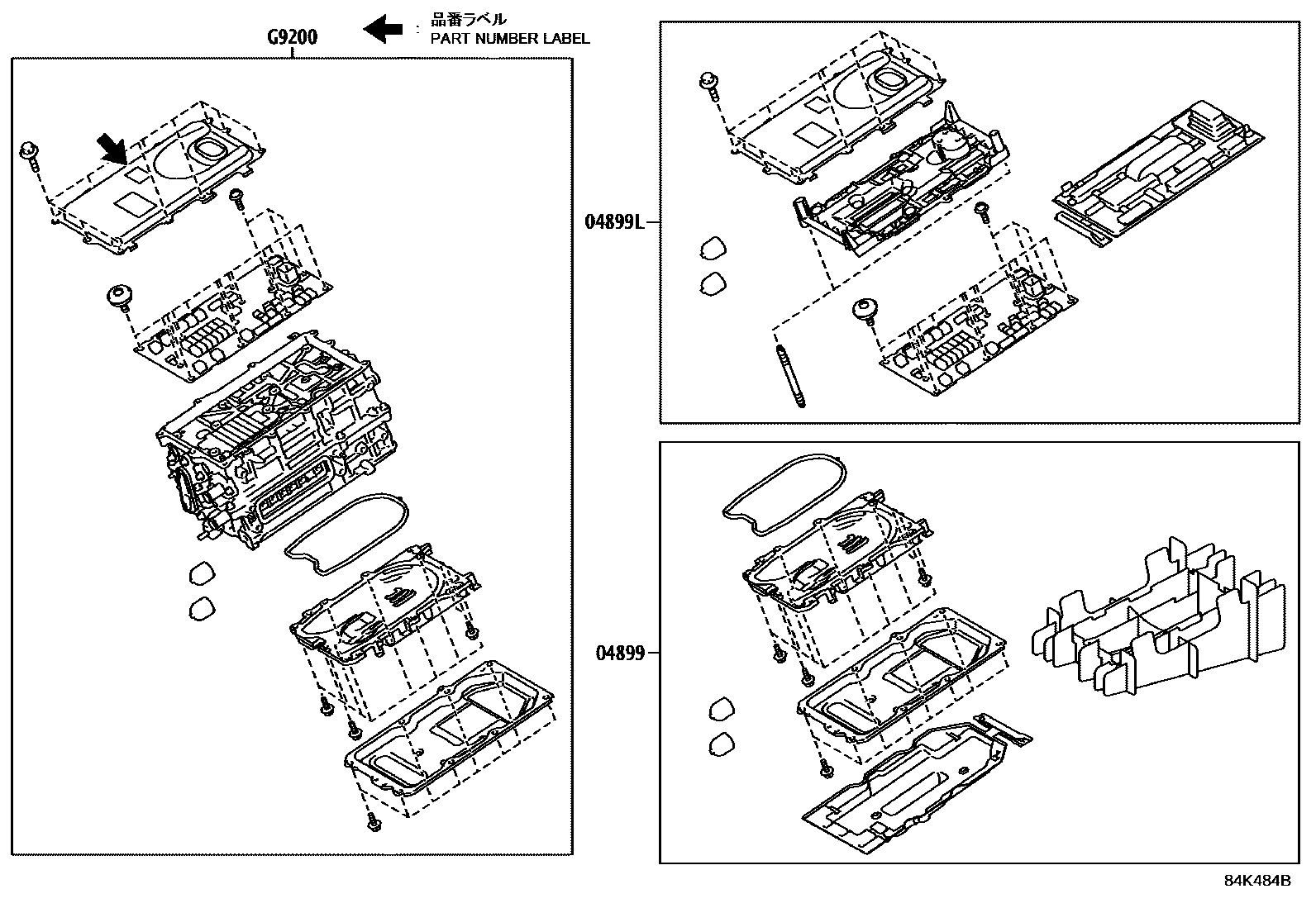

Toyota COROLLA HV逆变器 EPC diagram — 84K484B
HV逆变器 — 84K484B (201908 – 999999)

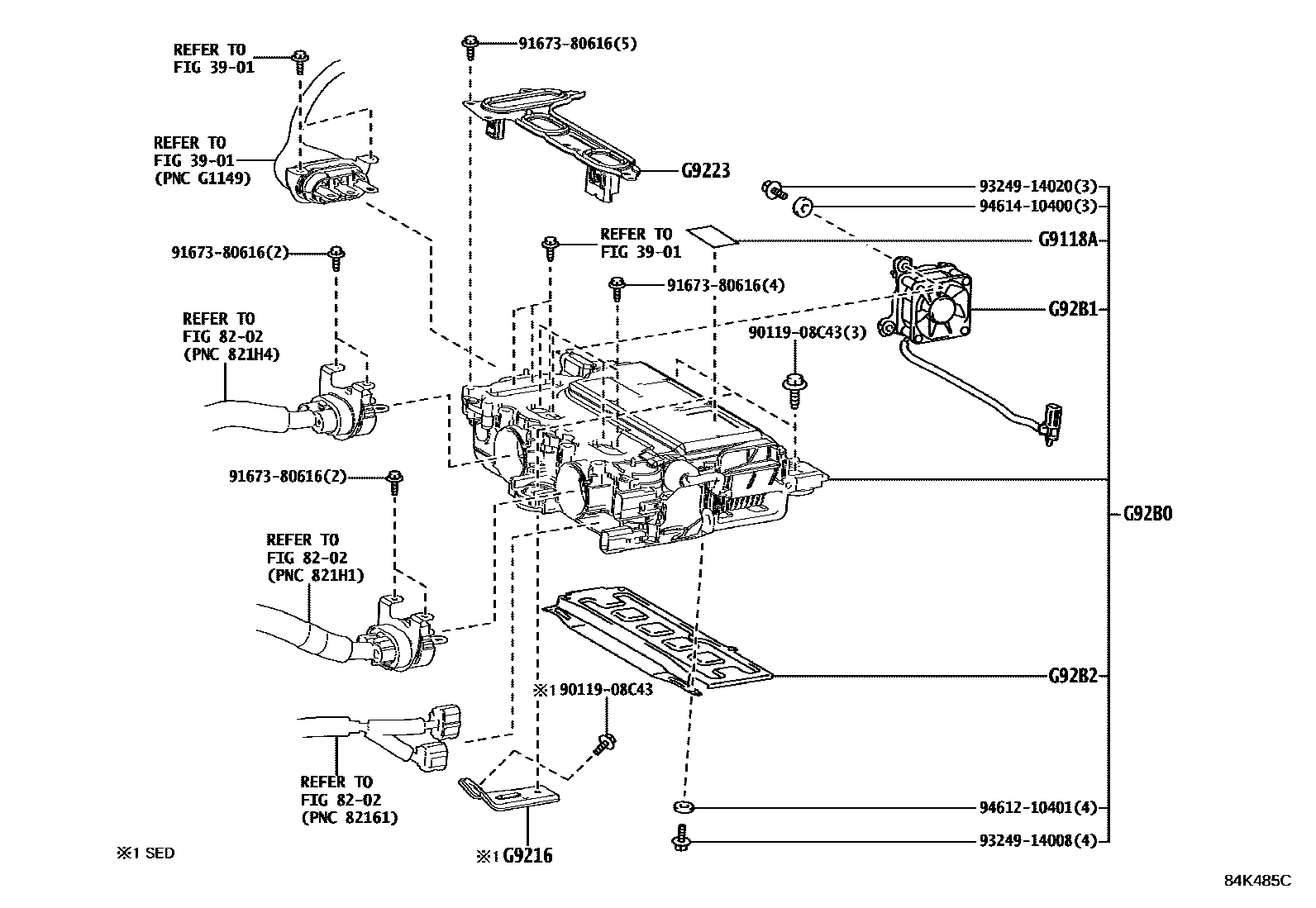

Toyota COROLLA HV逆变器 EPC diagram — 84K485C
HV逆变器 — 84K485C (201908 – 999999)

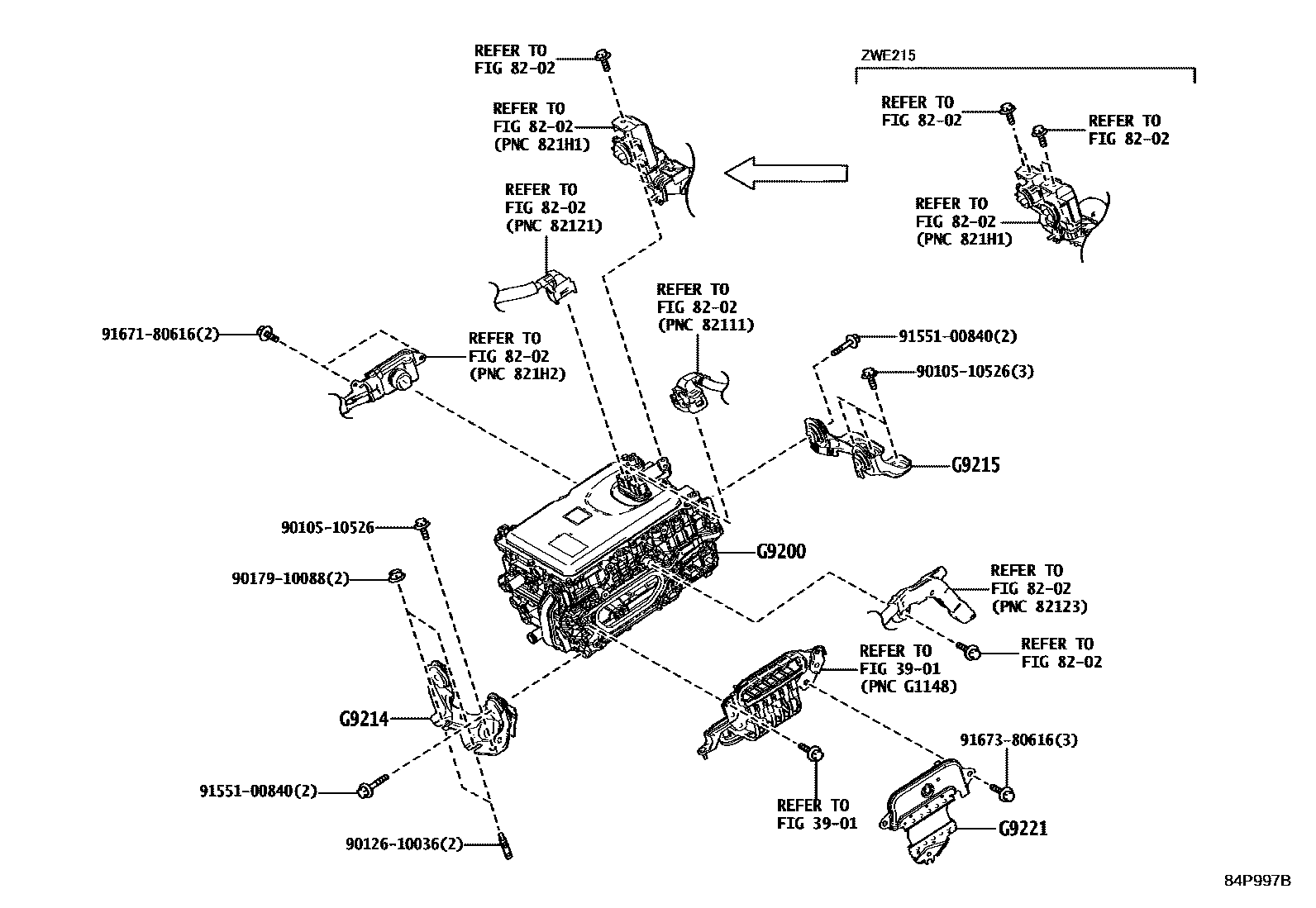

Toyota COROLLA HV逆变器 EPC diagram — 84P997B
HV逆变器 — 84P997B (202210 – 999999)

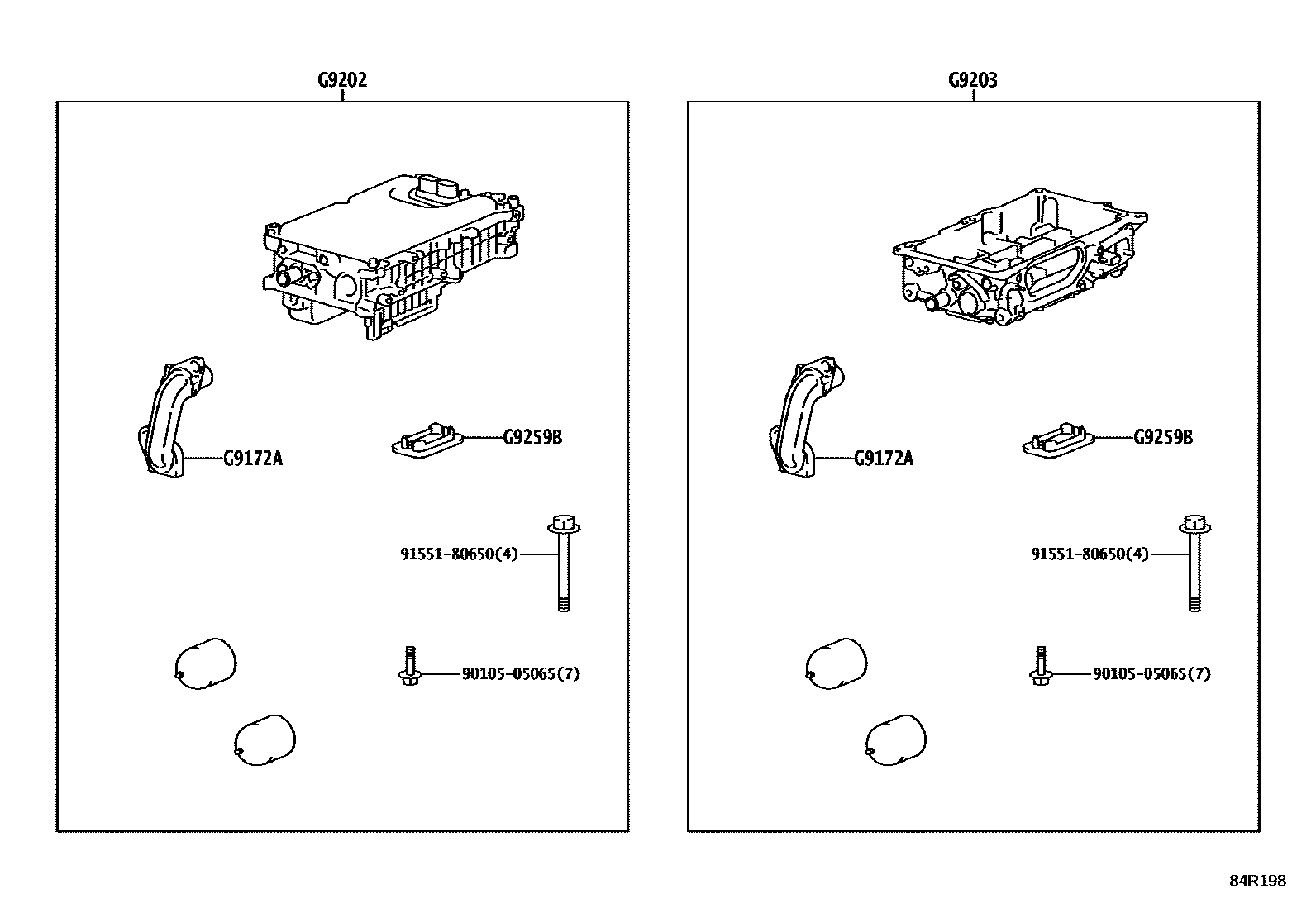

Toyota COROLLA HV逆变器 EPC diagram — 84R198
HV逆变器 — 84R198 (202303 – 999999)

PNC and OE references

PNCPart nameOE numbers
04899Toyota part04899-47110
04899LToyota part04899-47170 · 04899-47171 · 04899-47172 · 04899-47180 · 04899-47182 · 04899-47183 · 04899-47190
G9118ANo. 1 Electric Vehicle Device Controller Warning LabelG9118-76010
G9172AToyota partG9172-28010
G9200Inverter assembly with converterG9200-49135 · G9200-49136 · G9200-49145 · G9200-49146 · G92A0-12010 · G92A0-16030 · G92A0-47220 · G92A0-47230 · G92A0-47231
G9202Toyota partG9202-47080 · G9202-47090
G9203Toyota partG9203-47100 · G9203-47110
G9214No. 1 inverter bracketG9214-28090 · G9214-47070
G9215No. 2 inverter bracketG9215-28050 · G9215-28060 · G9215-47050
G9216No. 3 inverter bracketG9214-12020
G921EInverter protection deviceG921E-47010
G9221Inverter coverG9022-28030 · G9022-47050
G9223Inverter terminal coverG9223-47030
G9259BToyota partG9259-28010
G92B0Rear HV motor control inverter assemblyG92B0-47011 · G92B0-76020
G92B1Toyota partG92B1-47010
G92B2Toyota partG92B2-47010
