Toyota COROLLA 遥控门锁 — Figure 8420

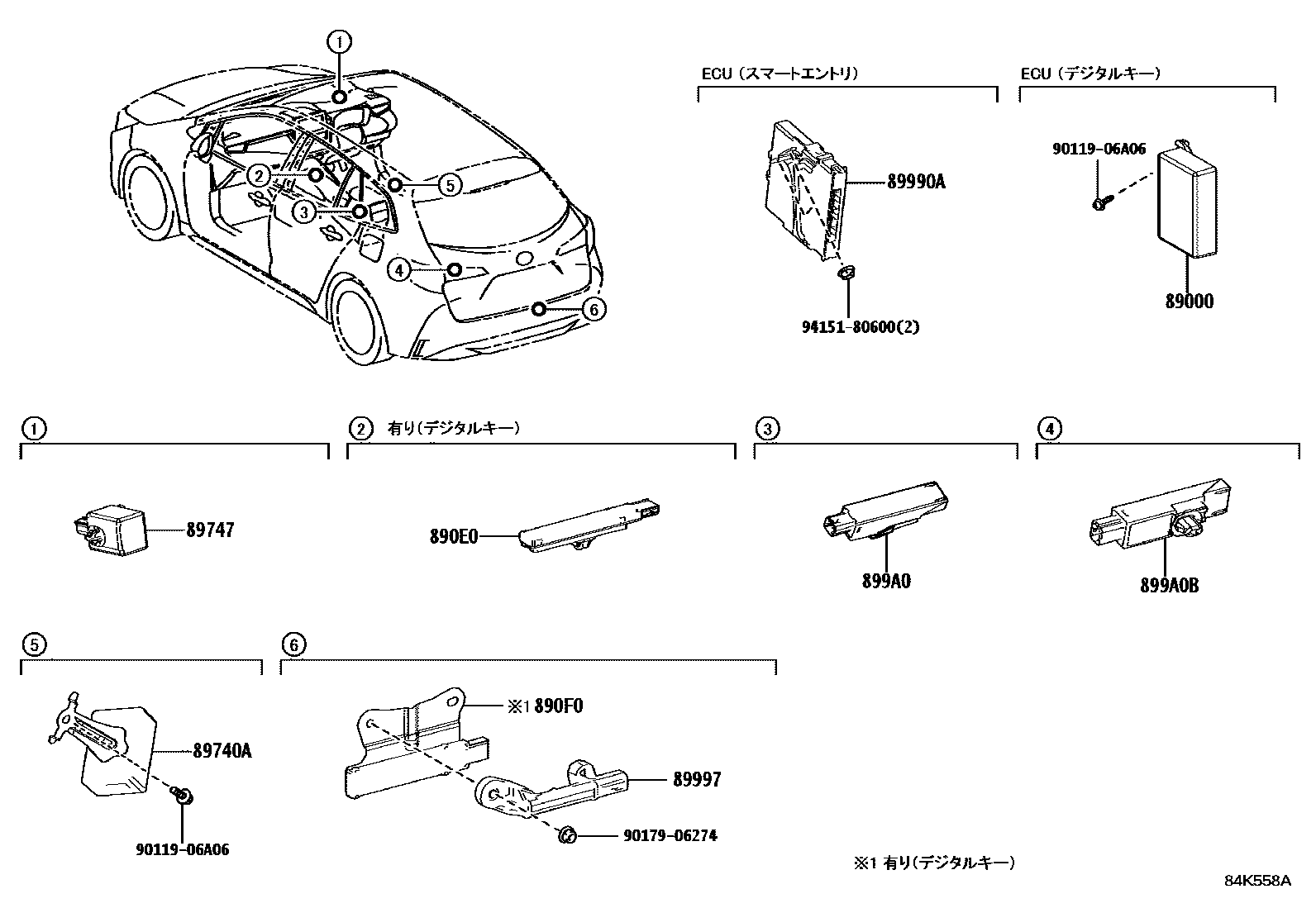

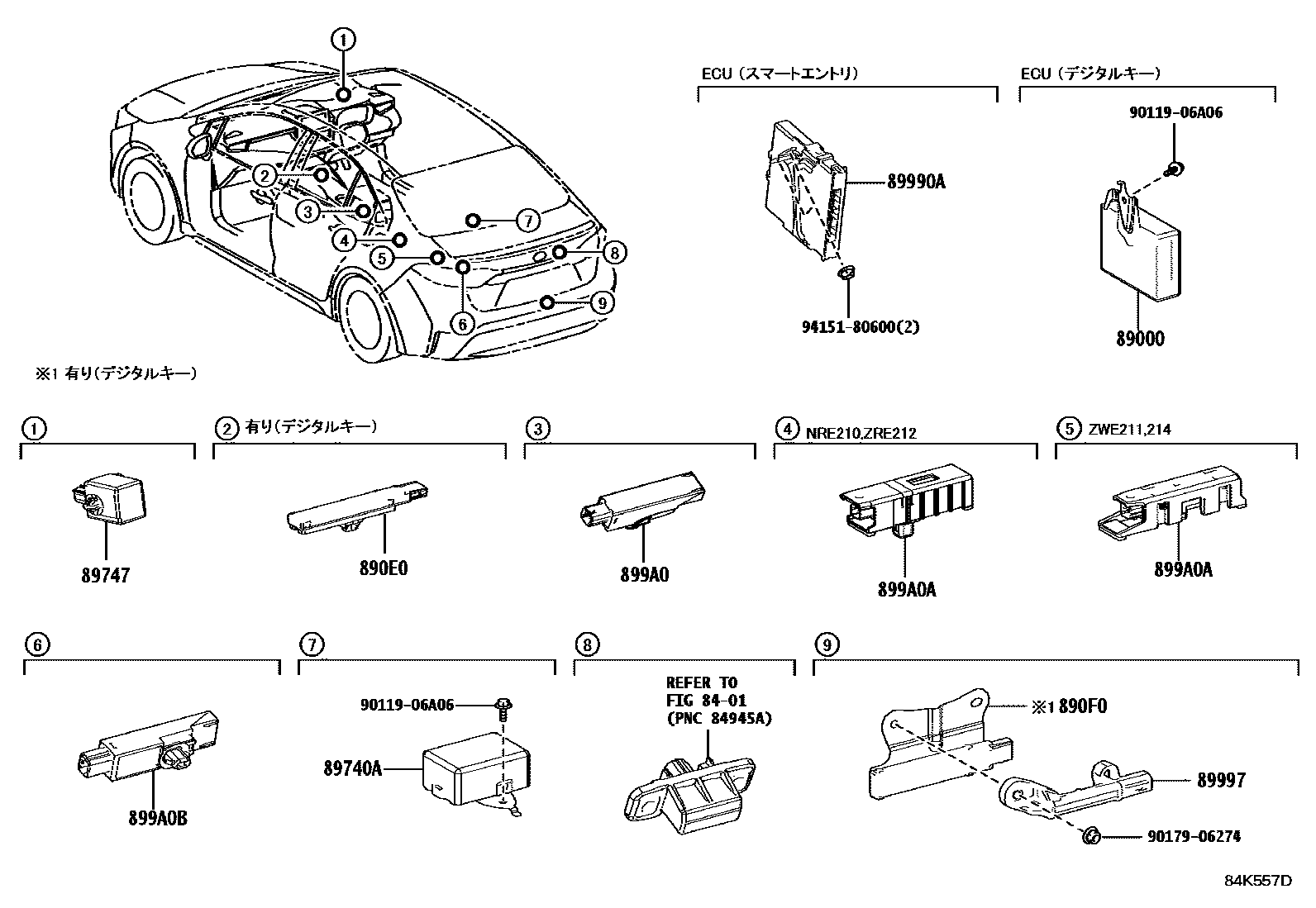

Toyota COROLLA EPC diagram 8420, 遥控门锁, with 2 images and 10 PNC and OE references.
PNC and OE references
| PNC | Part name | OE numbers |
|---|---|---|
| 89000 | Toyota part | 89000-12120 · 89000-12130 |
| 890E0 | Toyota part | 890E0-12050 |
| 890F0 | Toyota part | 890E0-12030 |
| 89740A | Toyota part | 89740-12480 · 89740-12490 |
| 89747 | Remote door lock buzzer | 89747-30040 |
| 89990A | Smart key ECU assembly | 899H0-12080 · 899H0-12081 · 899H0-12082 · 899H0-12090 · 899H0-12091 · 899H0-12092 · 899H0-12100 · 899H0-12101 · 899H0-12102 · 899H0-12110 · 899H0-12111 · 899H0-12112 · 899H0-12160 · 899H0-12161 · 899H0-12162 · 899H0-12170 · 899H0-12171 · 899H0-12172 · 899H0-12180 · 899H0-12181 · 899H0-12182 · 899H0-12190 · 899H0-12191 · 899H0-12192 · 899H0-12340 · 899H0-12350 · 899H0-12360 · 899H0-12370 · 899H0-12380 · 899H0-12390 · 899H0-12400 · 899H0-12410 · 899H0-12740 · 899H0-12750 · 899H0-12760 · 899H0-12770 |
| 89997 | electronic key antenna | 89997-30100 |
| 899A0 | No. 1 electronic key antenna assembly in car | 899A0-12080 |
| 899A0A | Electronic key antenna assembly in car No. 2 | 899A0-12090 · 899A0-12110 |
| 899A0B | Electronic key antenna assembly in car No. 3 | 899A0-12130 |
