Toyota COROLLA 电子燃油喷射系统 — Figure 8404

Toyota COROLLA EPC diagram 8404, 电子燃油喷射系统, with 6 images and 14 PNC and OE references.

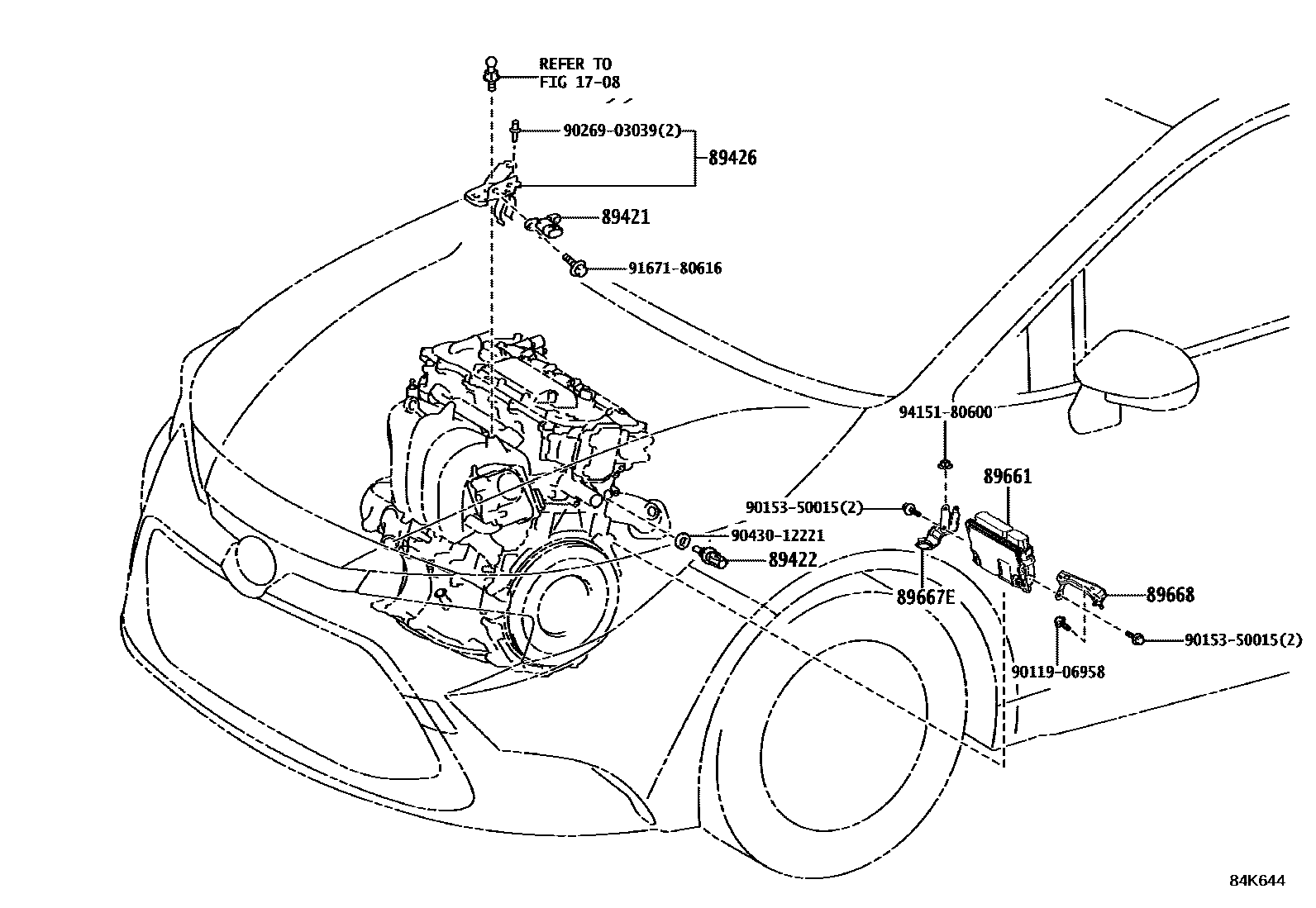

Toyota COROLLA 电子燃油喷射系统 EPC diagram — 84K644
电子燃油喷射系统 — 84K644 (201908 – 999999)

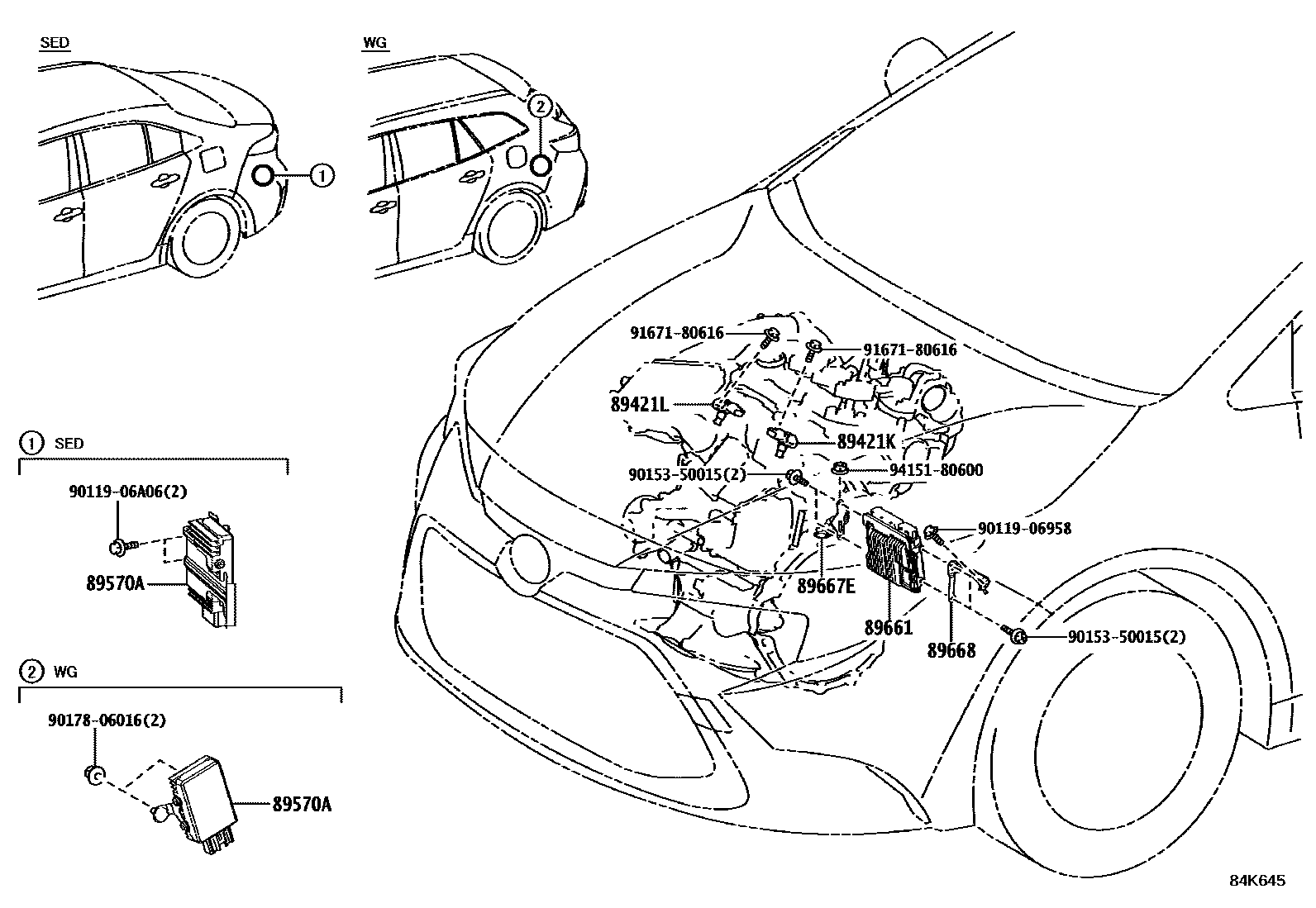

Toyota COROLLA 电子燃油喷射系统 EPC diagram — 84K645
电子燃油喷射系统 — 84K645 (201908 – 999999)

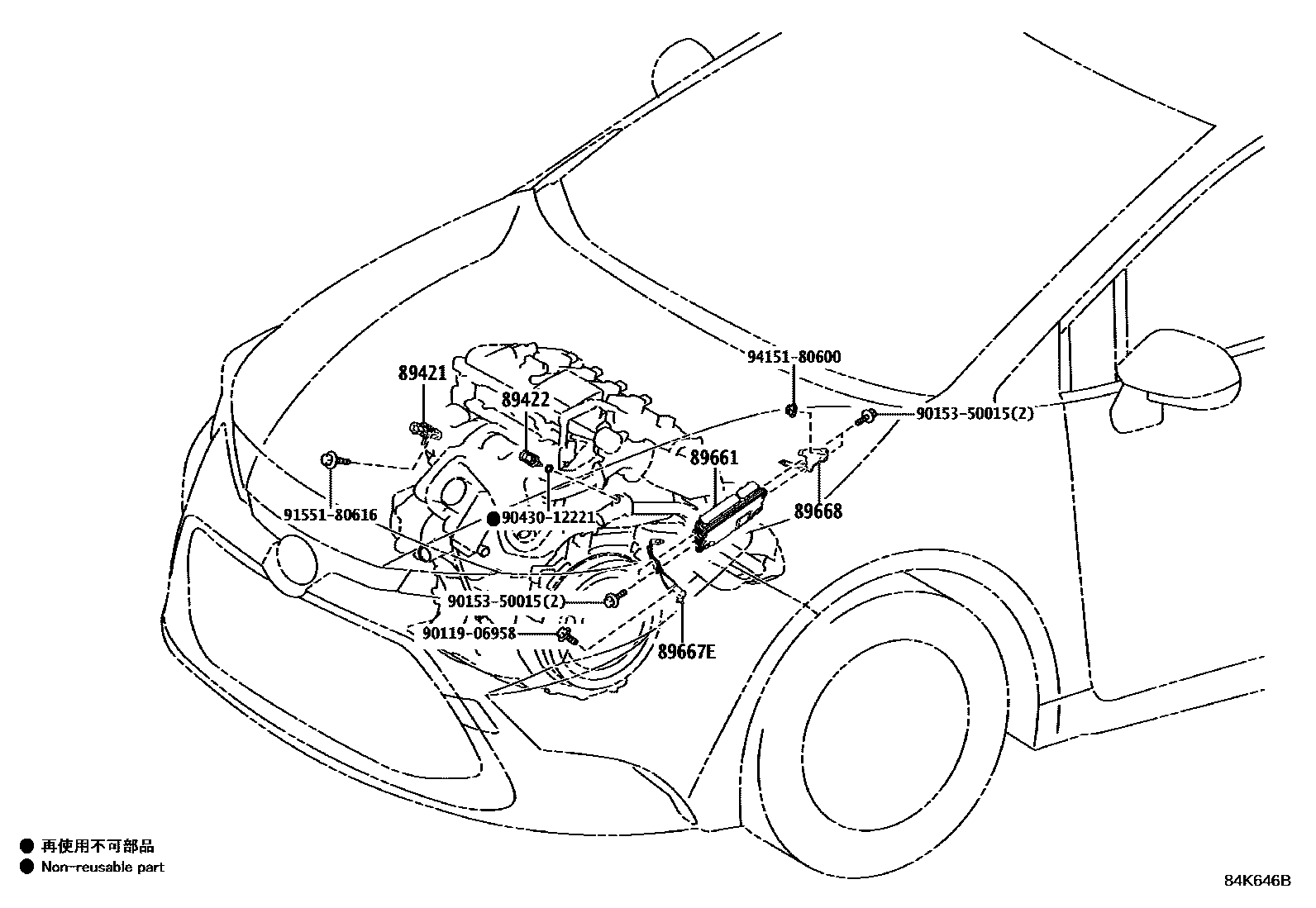

Toyota COROLLA 电子燃油喷射系统 EPC diagram — 84K646B
电子燃油喷射系统 — 84K646B (201908 – 999999)

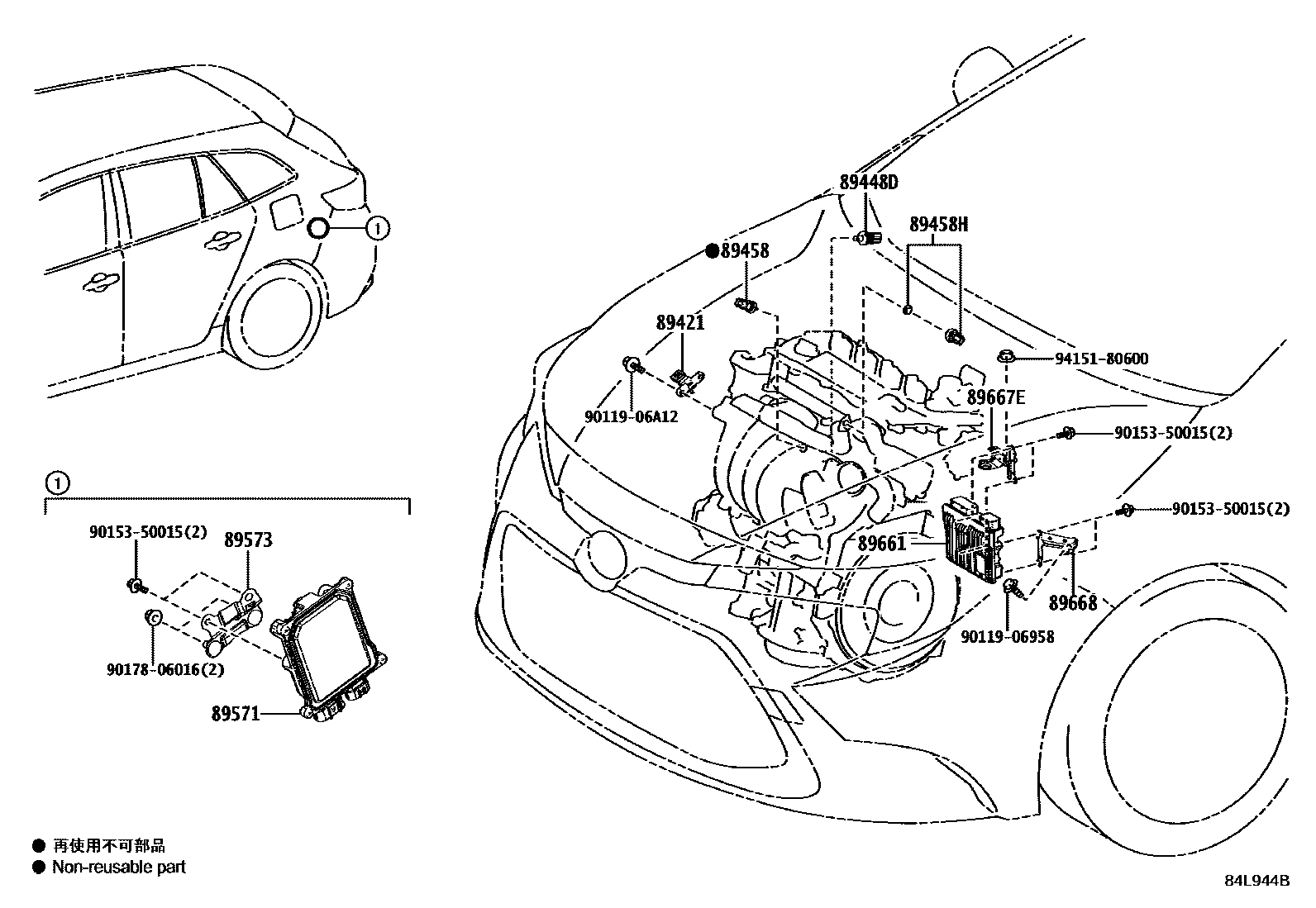

Toyota COROLLA 电子燃油喷射系统 EPC diagram — 84L944B
电子燃油喷射系统 — 84L944B (202006 – 999999)

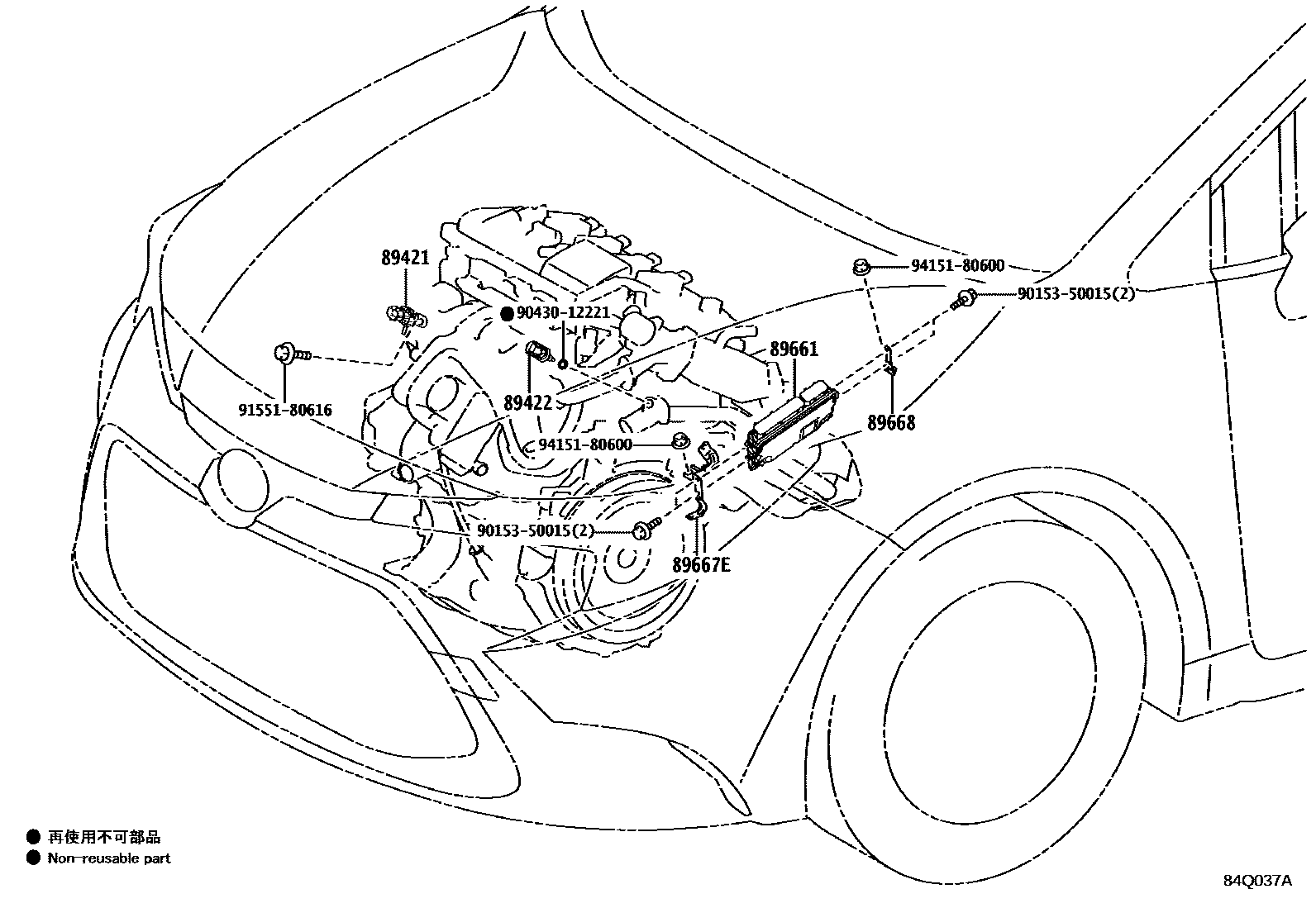

Toyota COROLLA 电子燃油喷射系统 EPC diagram — 84Q037A
电子燃油喷射系统 — 84Q037A (202210 – 999999)
Toyota COROLLA 电子燃油喷射系统 EPC diagram — 84Q038B
电子燃油喷射系统 — 84Q038B (202210 – 999999)

PNC and OE references

PNCPart nameOE numbers
89421Vacuum sensor assembly (for E.F.I.)89421-26030 · 89421-33010
89421KToyota part89421-78010
89421LToyota part89421-78010
89422Water temperature sensor (for E.F.I.)89422-33030
89426Vacuum sensor holder89426-13020
89448DToyota part89448-33010
89458fuel pressure sensor89458-33030
89458HToyota part89458-33041 · 89458-33042
89570AFuel pump control ECU assembly89570-12430 · 89570-12450
89571Fuel pump control ECU89571-10010 · 89571-12010
89573Fuel pump control ECU bracket89573-02080 · 89573-12120
89661Engine control ECU89661-12V70 · 89661-12W10 · 89661-12Z20 · 89661-12Z62 · 89661-16820 · 89661-1AD90 · 89661-1AE60 · 89661-1AE61 · 89661-1AF70 · 89661-1AG60 · 89661-1AK80
89667ENo. 1 engine control ECU bracket89667-10050 · 89667-12350 · 89667-12360 · 89667-12370 · 89667-47120
89668No. 2 engine control ECU bracket89668-12280 · 89668-12290 · 89668-12320 · 89668-47050 · 89668-47070
