Toyota COROLLA 仪表 — Figure 8301
Toyota COROLLA EPC diagram 8301, 仪表, with 4 images and 4 PNC and OE references.
PNC and OE references
| PNC | Part name | OE numbers |
|---|---|---|

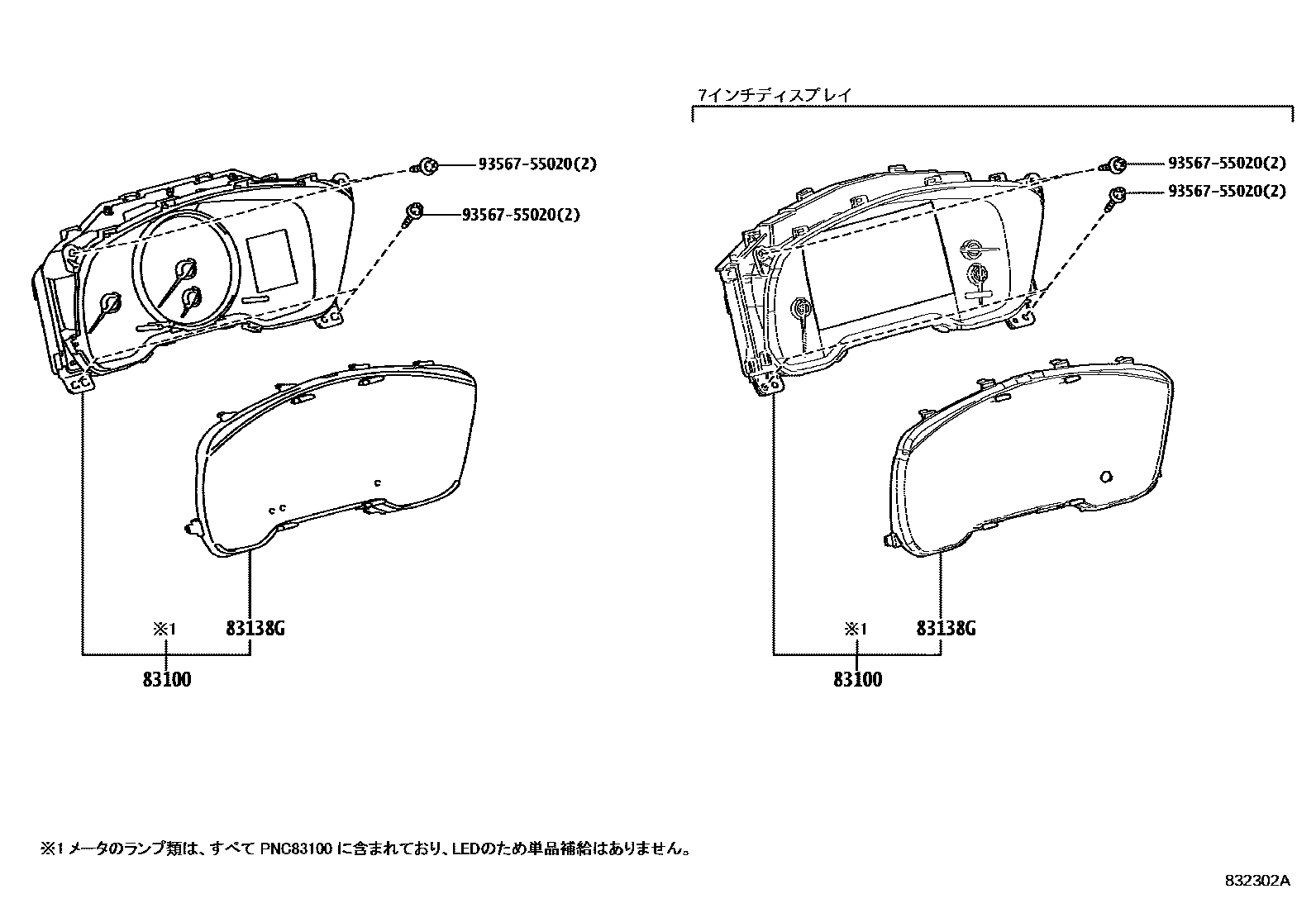

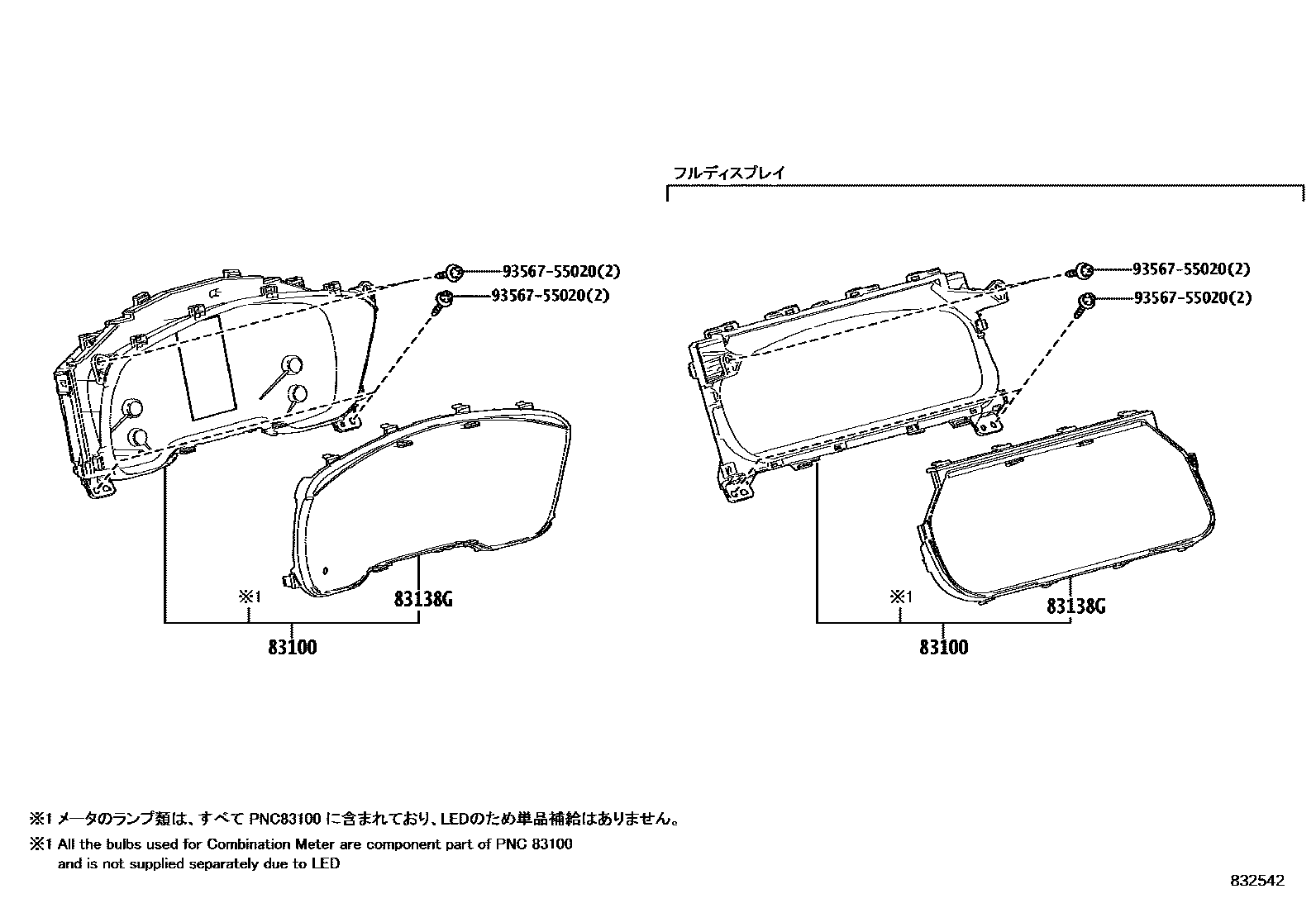

| 83100 | Combined instrument assembly | 83800-1AK00 · 83800-1AK01 · 83800-1AK02 · 83800-1AK90 · 83800-1AK91 · 83800-1AK92 · 83800-1AP00 · 83800-1AP01 · 83800-1AP02 · 83800-1AP10 · 83800-1AP11 · 83800-1AP12 · 83800-1AP20 · 83800-1AP21 · 83800-1AP22 · 83800-1AP32 · 83800-1AP40 · 83800-1AP41 · 83800-1AP42 · 83800-1AP50 · 83800-1AP51 · 83800-1AP52 · 83800-1AP60 · 83800-1AP61 · 83800-1AP62 · 83800-1AP72 · 83800-1AR30 · 83800-1AR31 · 83800-1AR32 · 83800-1AR33 · 83800-1AR40 · 83800-1AR41 · 83800-1AR42 · 83800-1AR52 · 83800-1AT60 · 83800-1AT61 · 83800-1AT62 · 83800-1AT80 · 83800-1AT81 · 83800-1AT82 · 83800-1AU02 · 83800-1AU22 · 83800-1AU50 · 83800-1AU51 · 83800-1AU52 · 83800-1AU70 · 83800-1AU71 · 83800-1AU72 · 83800-1AU90 · 83800-1AU91 · 83800-1AU92 · 83800-1AV12 · 83800-1AV51 · 83800-1AV52 · 83800-1AW60 · 83800-1AW70 · 83800-1ED70 · 83800-1ED71 · 83800-1ED72 · 83800-1ED73 · 83800-1ED80 · 83800-1ED81 · 83800-1ED82 · 83800-1ED83 · 83800-1EE10 · 83800-1EE11 · 83800-1EE12 · 83800-1EE13 · 83800-1EE20 · 83800-1EE21 · 83800-1EE22 · 83800-1EE23 · 83800-1EE30 · 83800-1EE31 · 83800-1EE32 · 83800-1EE33 · 83800-1EE40 · 83800-1EE41 · 83800-1EE42 · 83800-1EE43 · 83800-1EE50 · 83800-1EE51 · 83800-1EE52 · 83800-1EE53 · 83800-1EE60 · 83800-1EE61 · 83800-1EE62 · 83800-1EE63 · 83800-1EG90 · 83800-1EG91 · 83800-1EJ00 · 83800-1EJ01 · 83800-1EJ20 · 83800-1EJ21 · 83800-1EJ30 · 83800-1EJ31 · 83800-1EJ32 · 83800-1EJ40 · 83800-1EJ41 · 83800-1EJ42 · 83800-1EJ50 · 83800-1EJ51 · 83800-1EJ52 · 83800-1EJ90 · 83800-1EJ91 · 83800-1EK00 · 83800-1EK01 · 83800-1EK10 · 83800-1EK11 · 83800-1EK30 · 83800-1EK31 · 83800-1EK32 · 83800-1EK40 · 83800-1EK41 · 83800-1EK42 · 83800-1EK50 · 83800-1EK51 · 83800-1EK52 · 83800-1EK60 · 83800-1EK61 · 83800-1EK62 · 83800-1EK63 · 83800-1EK70 · 83800-1EK71 · 83800-1EK72 · 83800-1EK73 · 83800-1EK80 · 83800-1EK81 · 83800-1EK82 · 83800-1EK83 · 83800-1EQ80 · 83800-1ER00 · 83800-1ER10 · 83800-1ER20 · 83800-1ER30 · 83800-1ER31 · 83800-1ER40 · 83800-1ER41 · 83800-1ER50 · 83800-1ER51 · 83800-1ER60 · 83800-1ER61 · 83800-1ER70 · 83800-1ER71 · 83800-1ER80 · 83800-1ER81 · 83800-1ES50 · 83800-1ES60 · 83800-1ES70 · 83800-1ES80 · 83800-1ES90 · 83800-1ET00 · 83800-1ET10 · 83800-1ET11 · 83800-1ET20 · 83800-1ET21 · 83800-1ET30 · 83800-1ET31 · 83800-1ET40 · 83800-1ET41 · 83800-1ET50 · 83800-1ET51 · 83800-1ET60 · 83800-1ET61 |

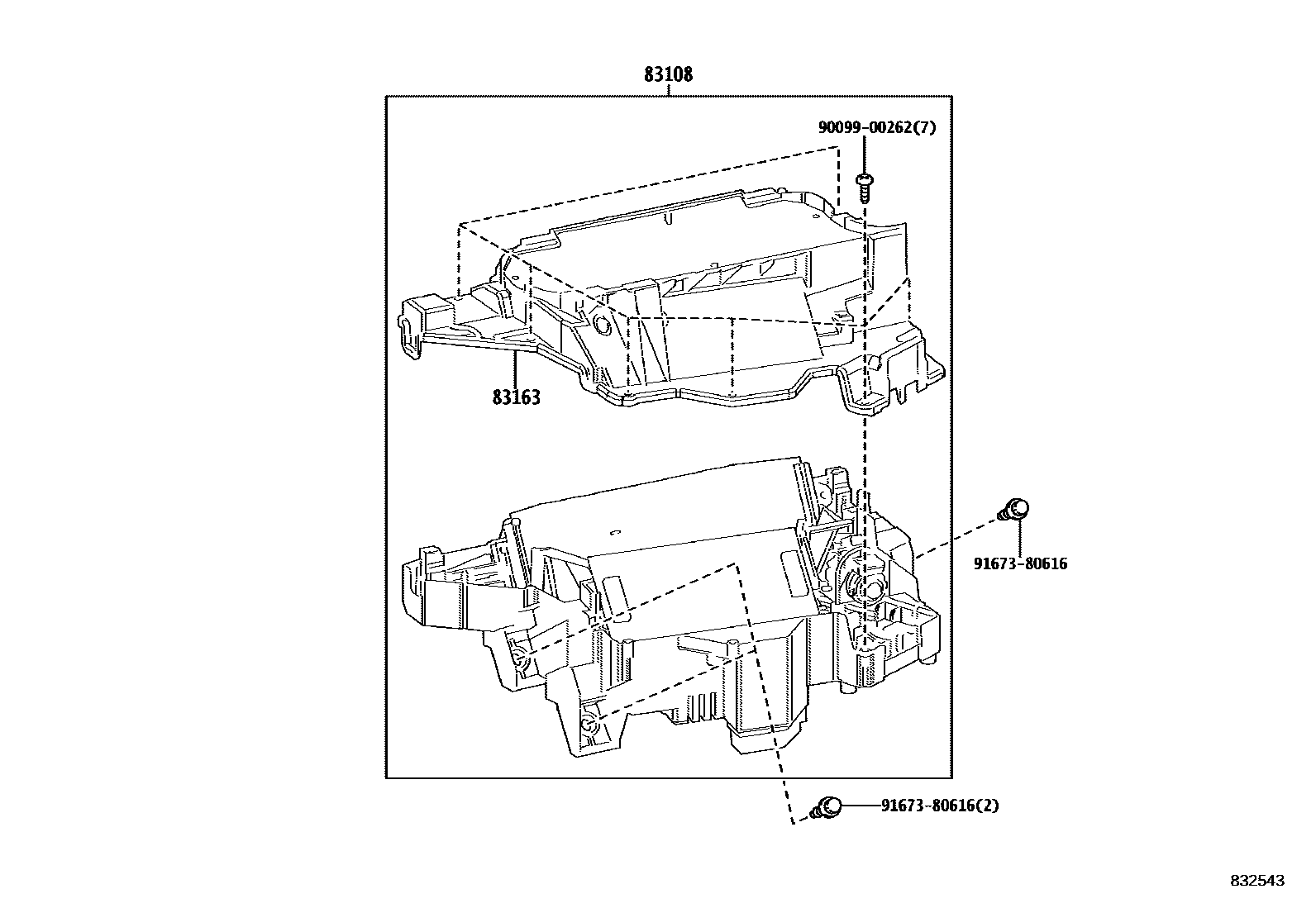

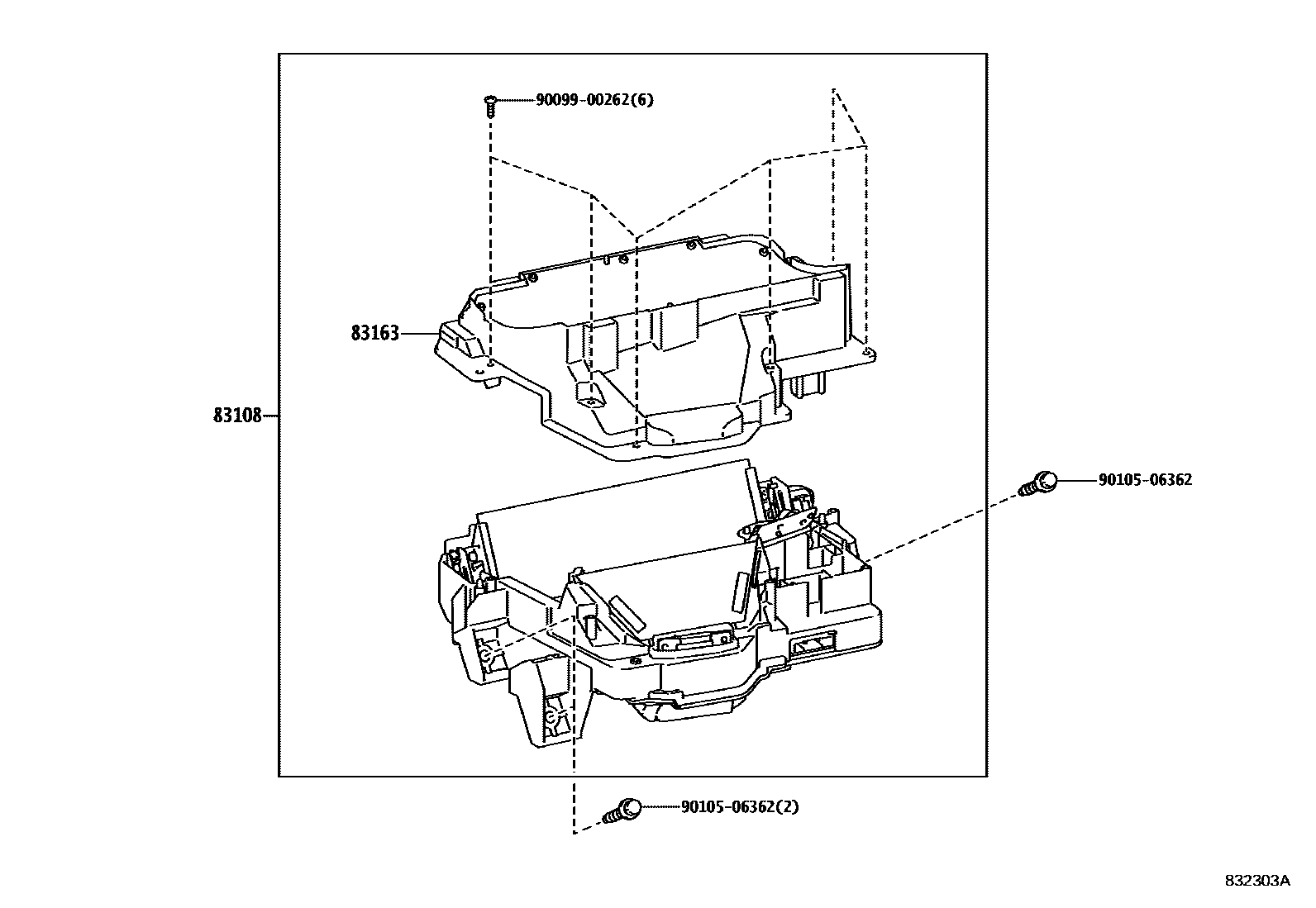

| 83108 | Instrument rearview mirror sub-assembly | 83108-1E100 · 83108-1E180 · 83108-1E270 · 83108-1E271 |
| 83138G | Instrument cluster glass | 83852-12G10 · 83852-16760 · 83852-1AK50 · 83852-1AM40 · 83852-1EF00 |
| 83163 | No. 1 instrument cluster rearview mirror panel | 83163-1E060 · 83163-1E250 |
