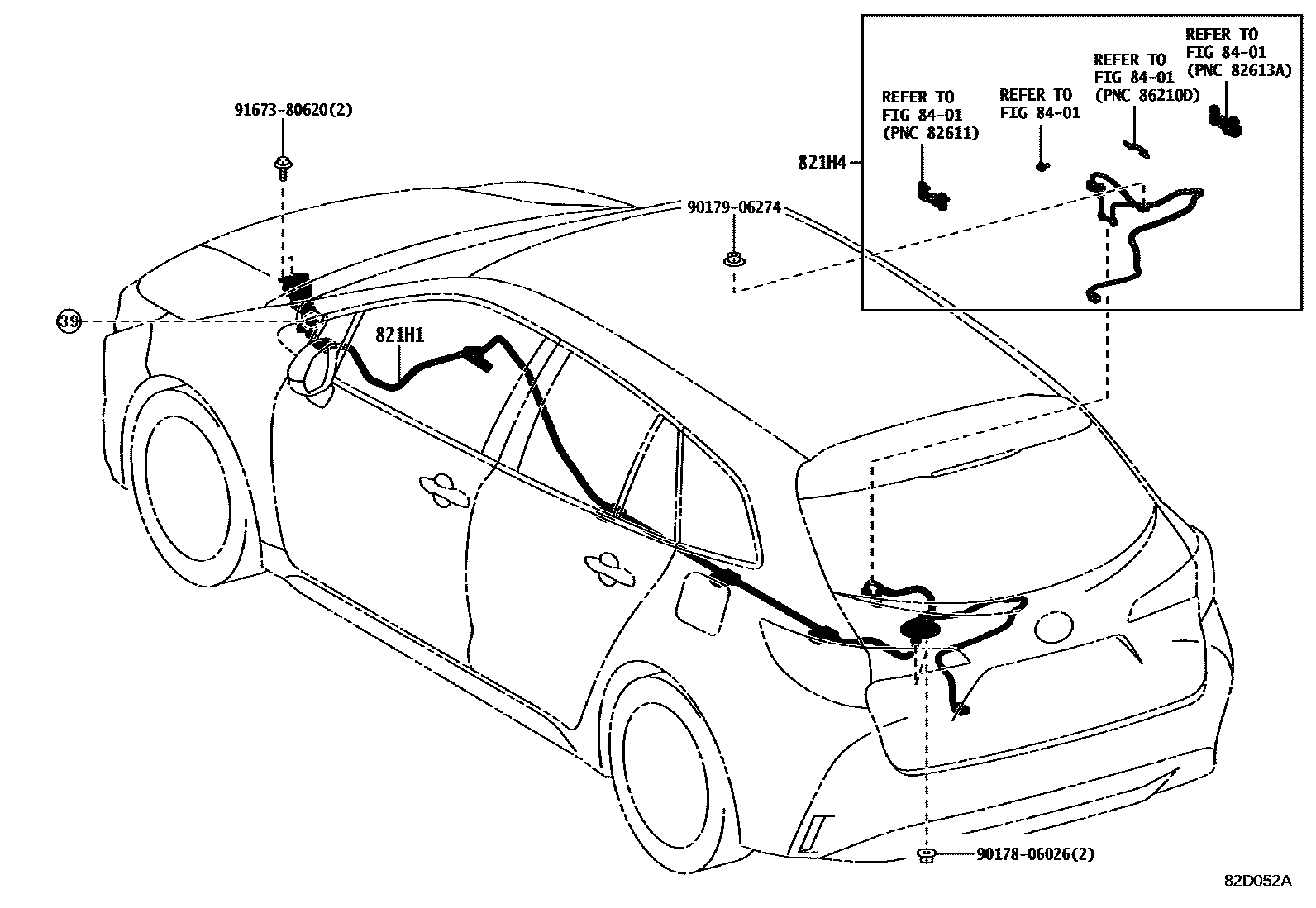

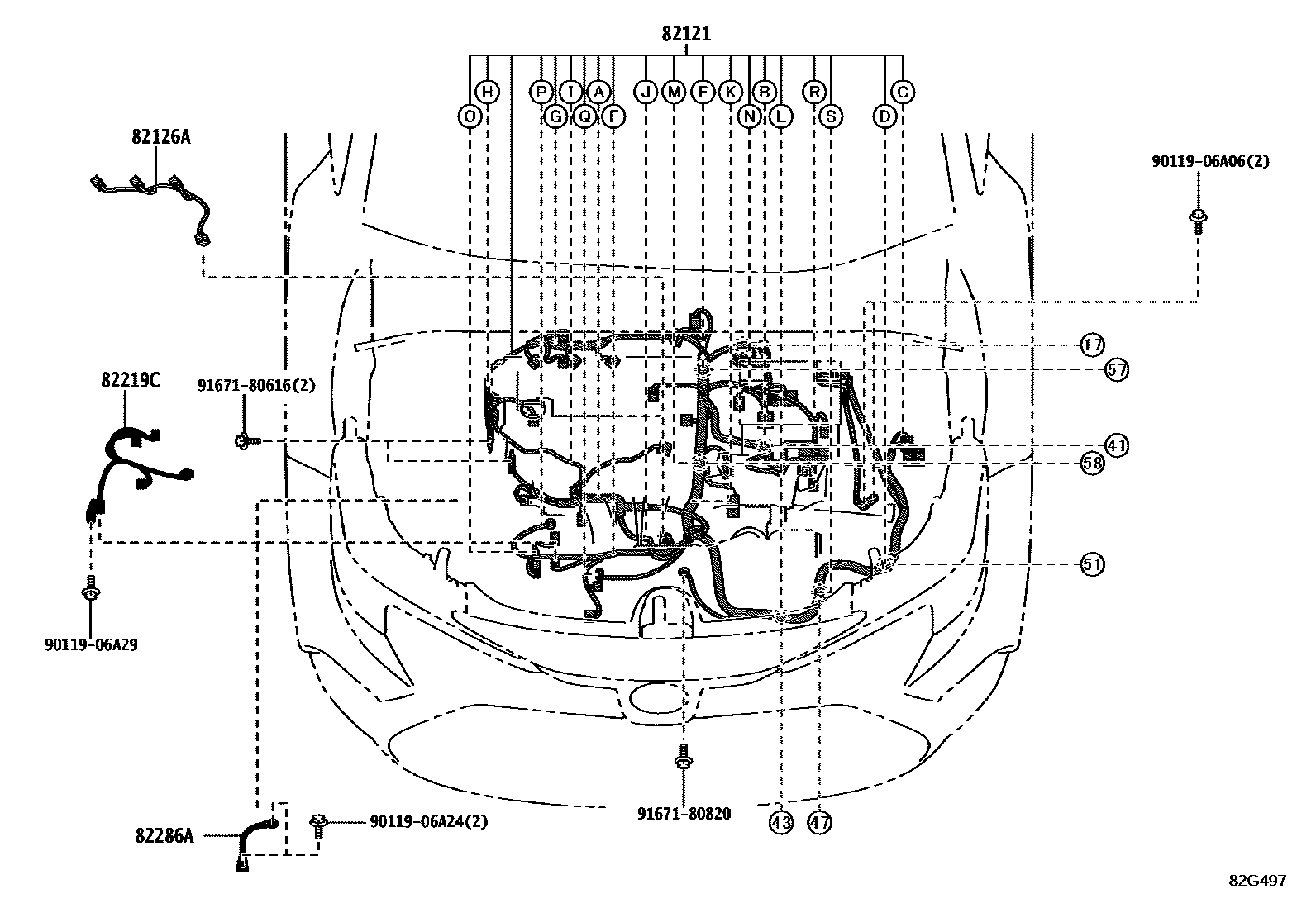

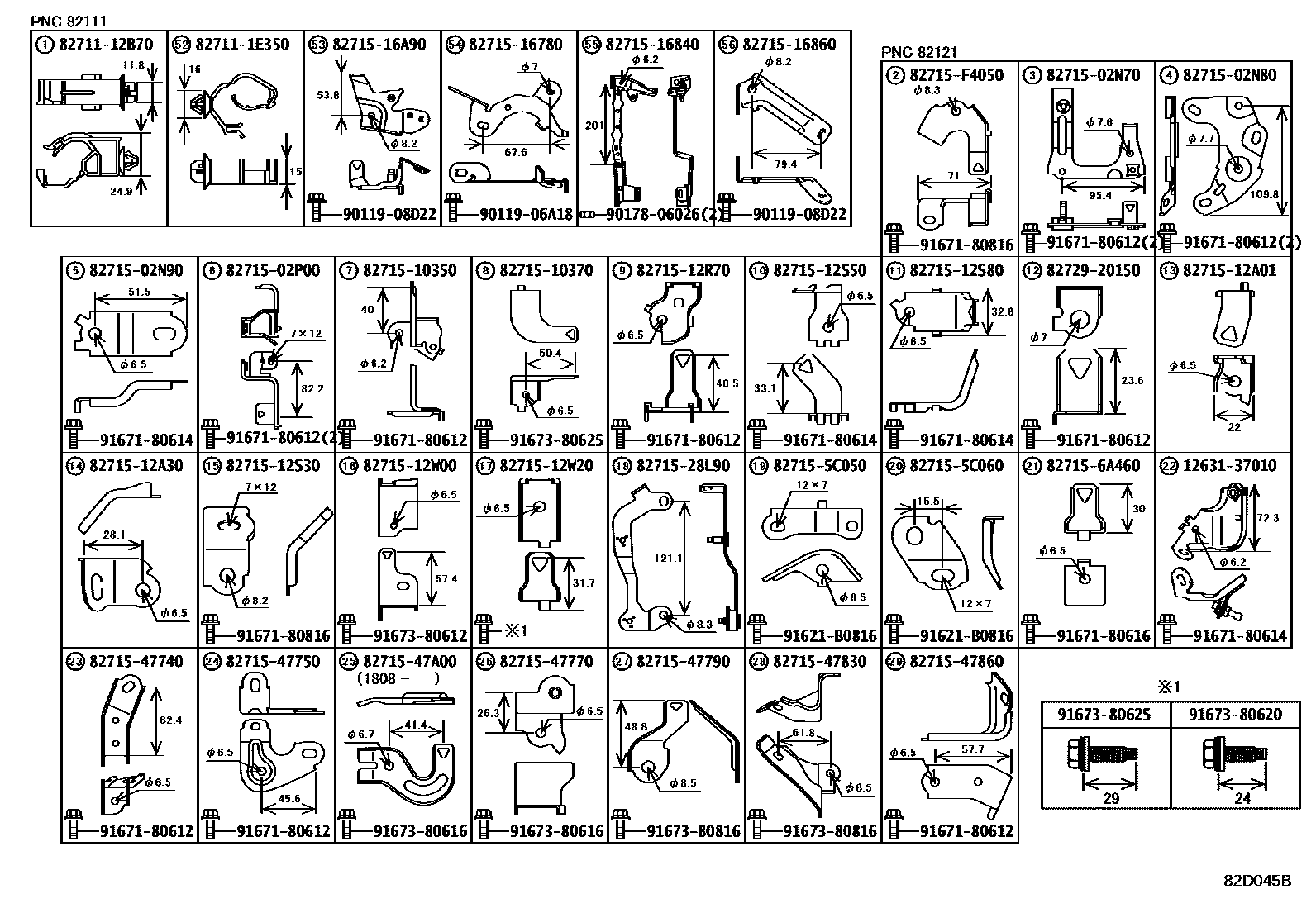

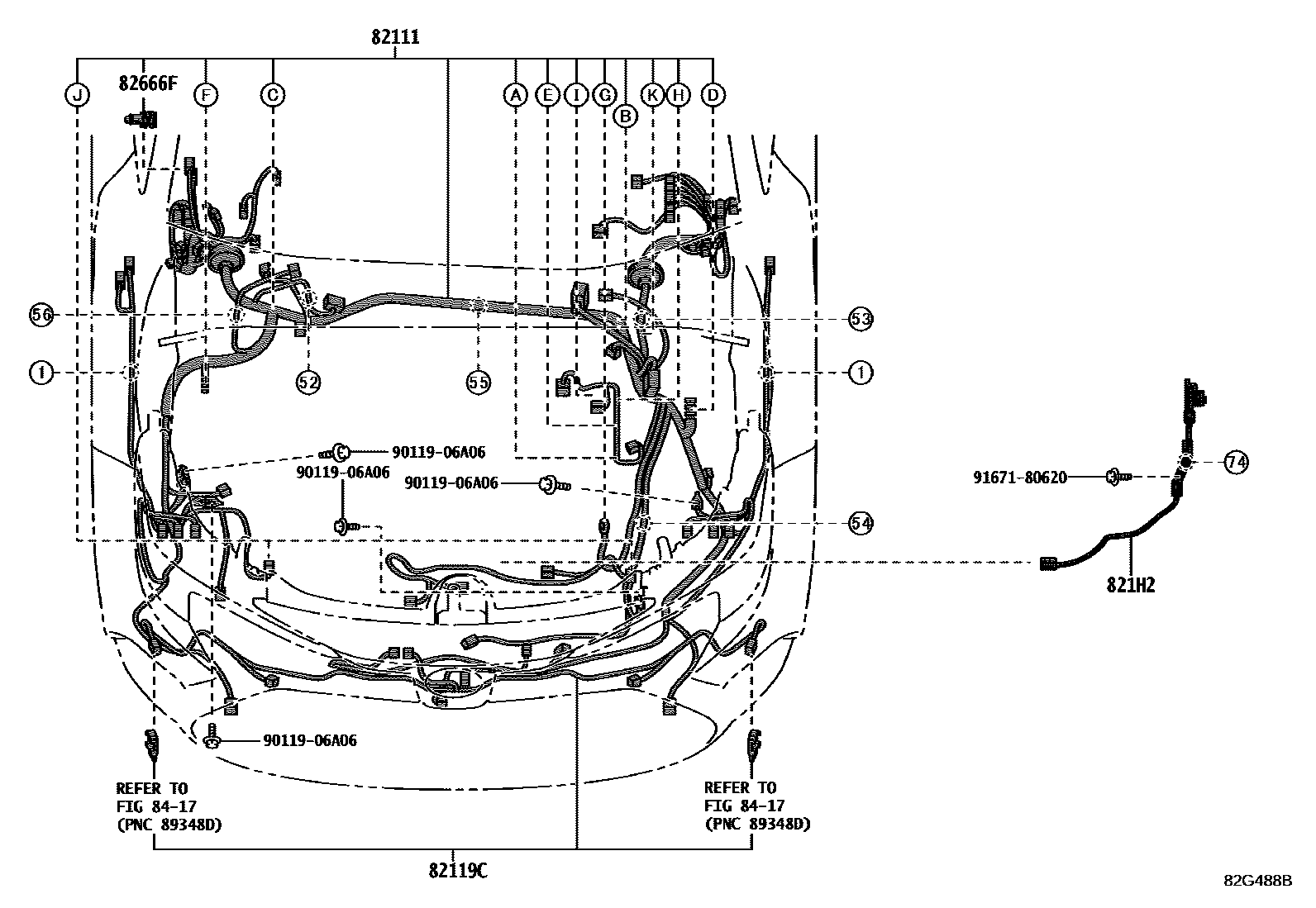

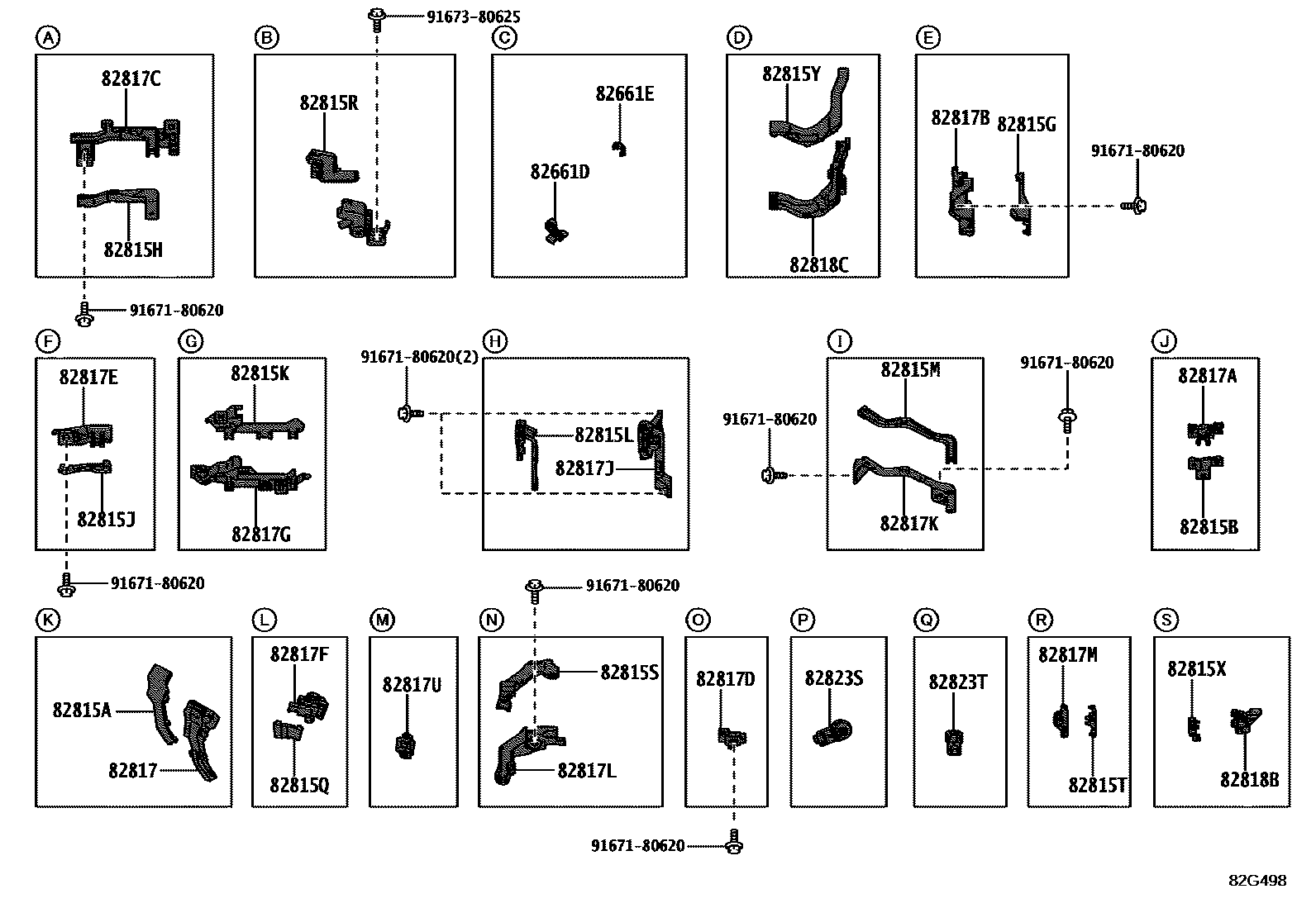

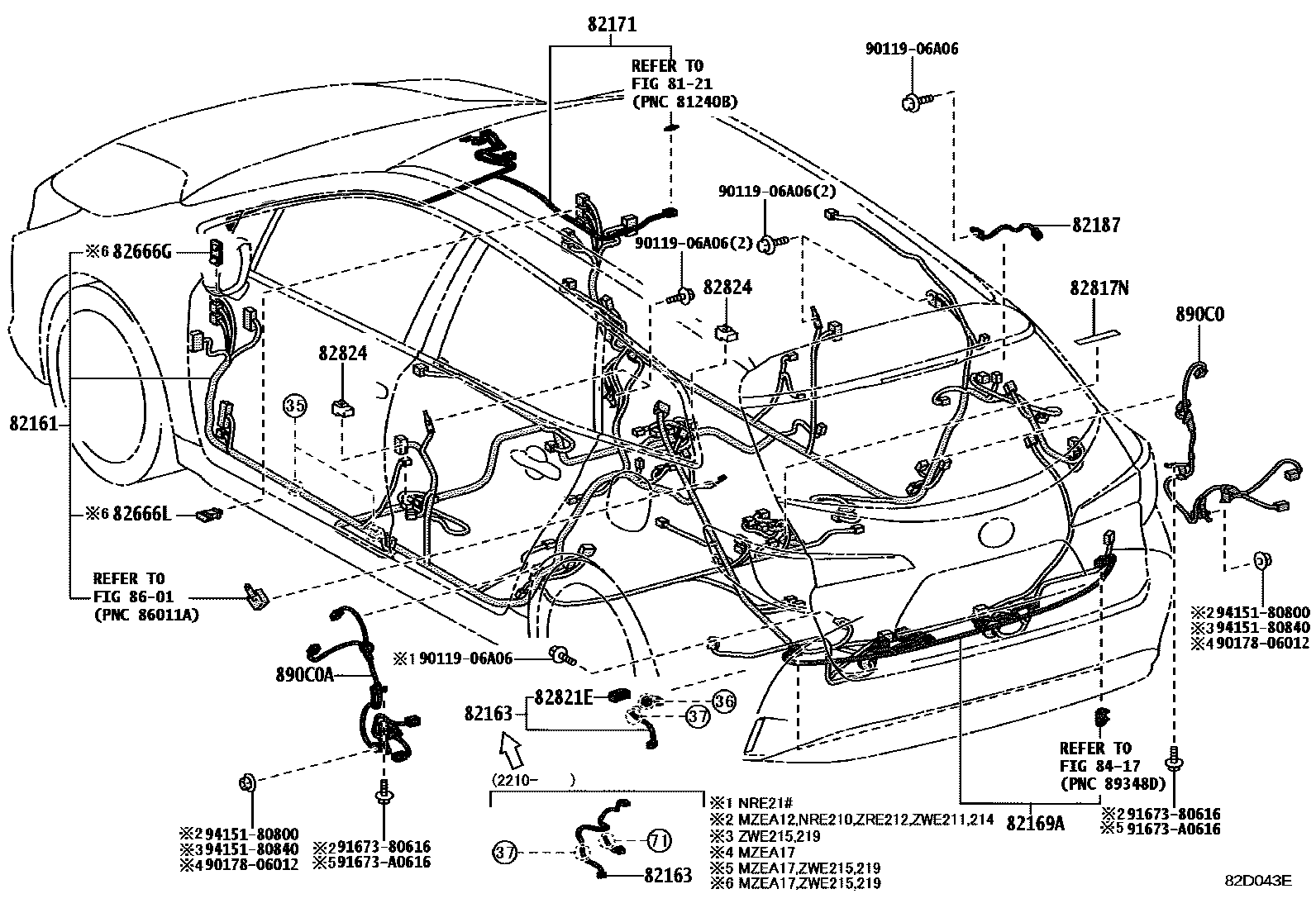

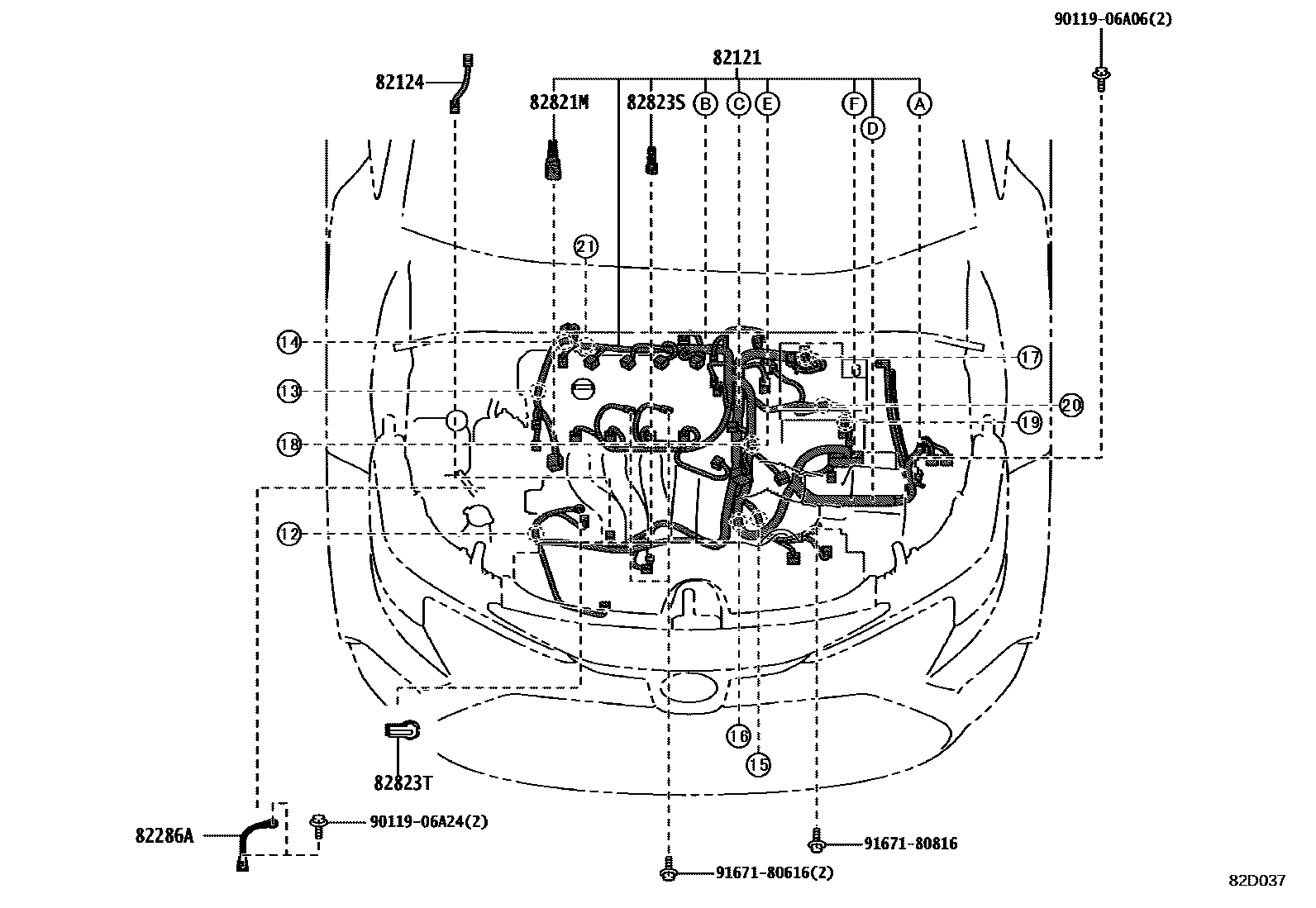

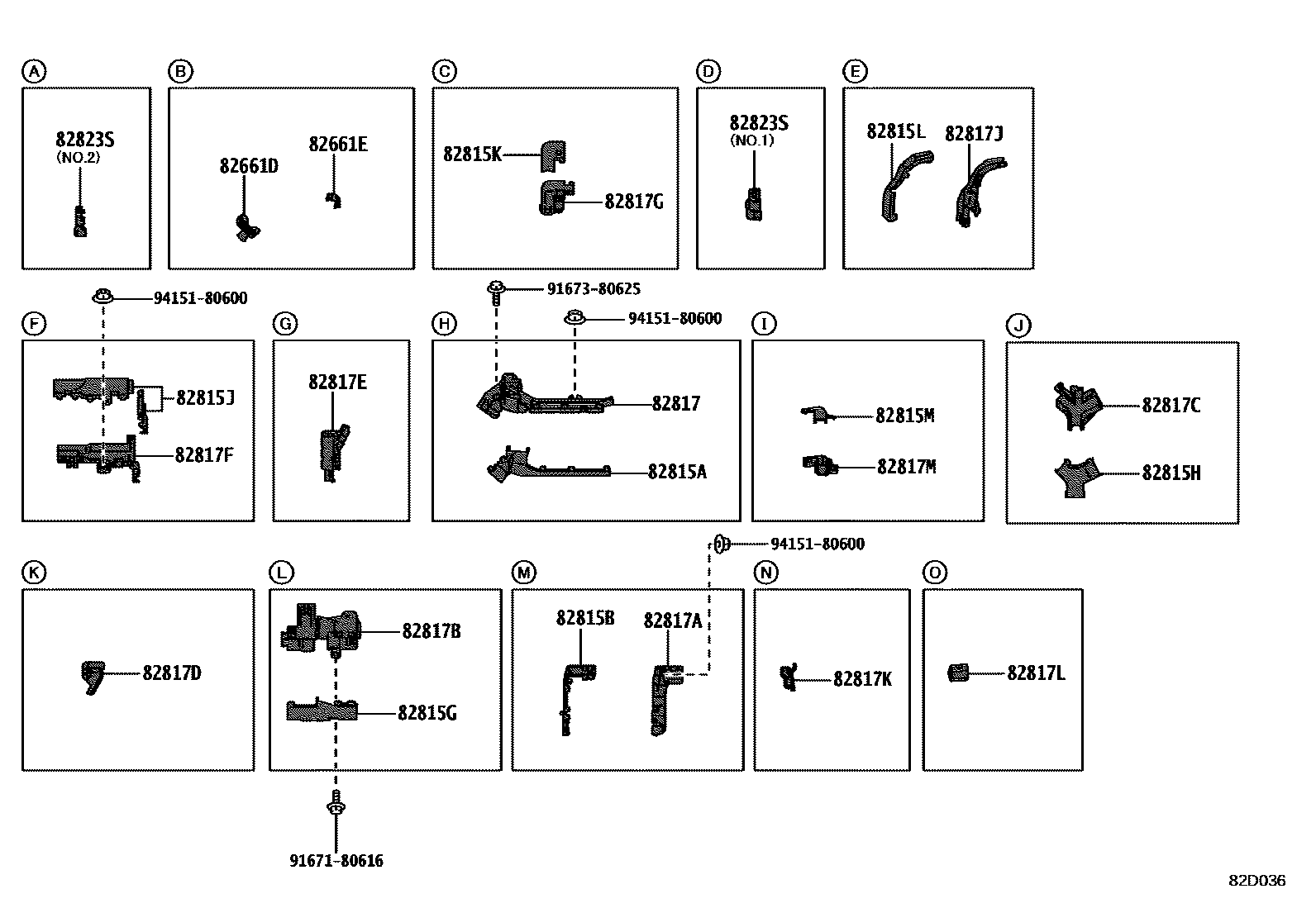

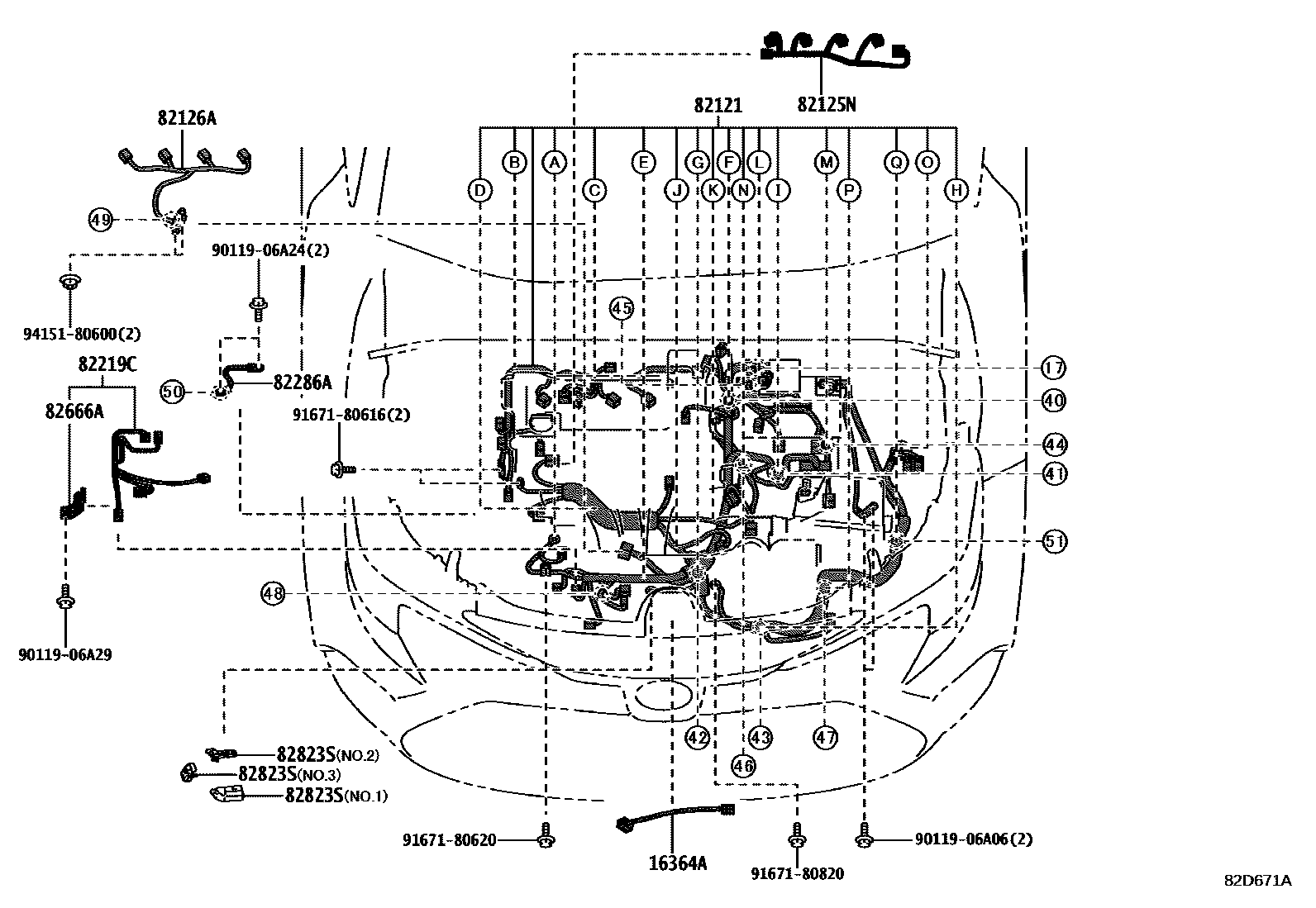

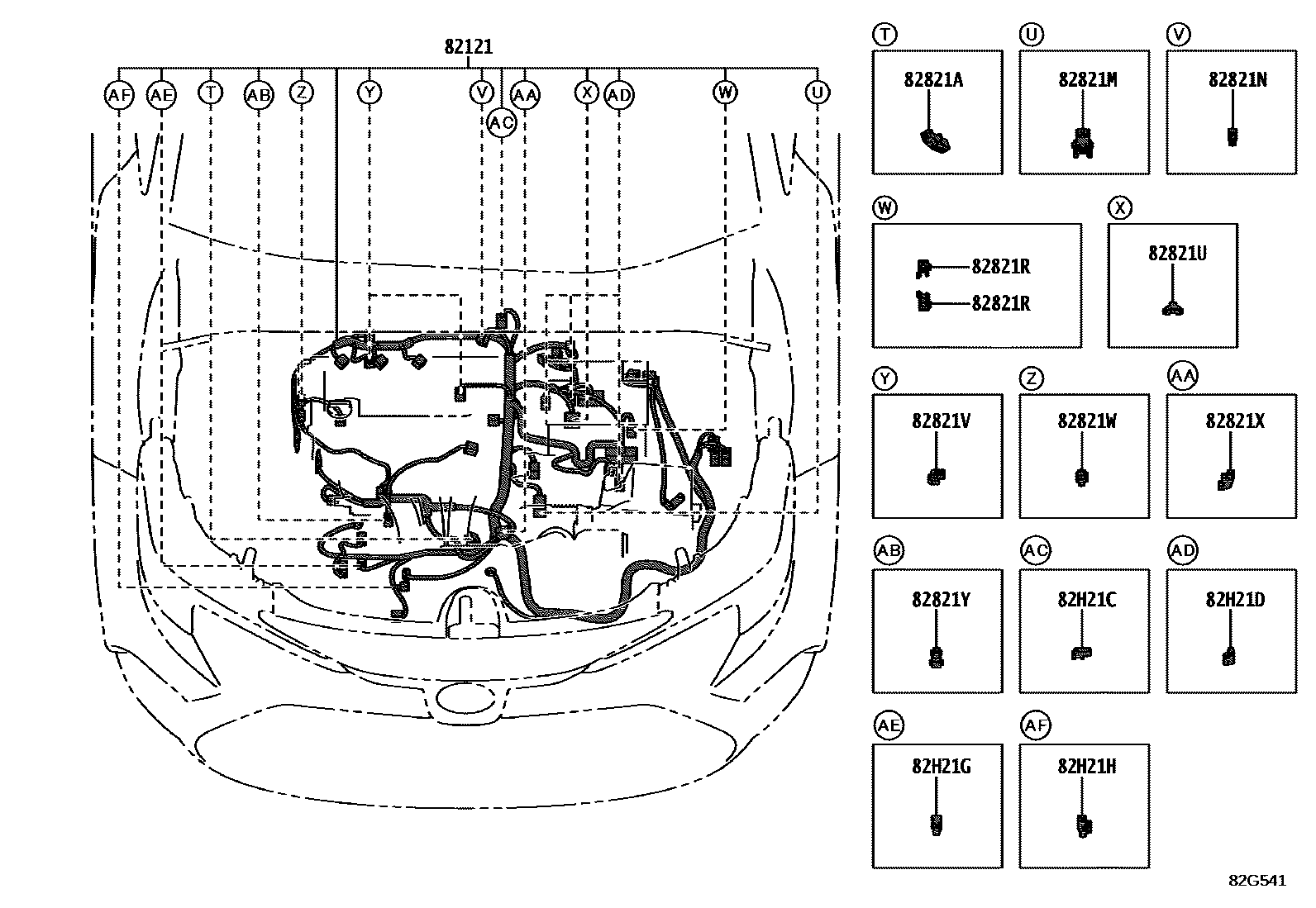

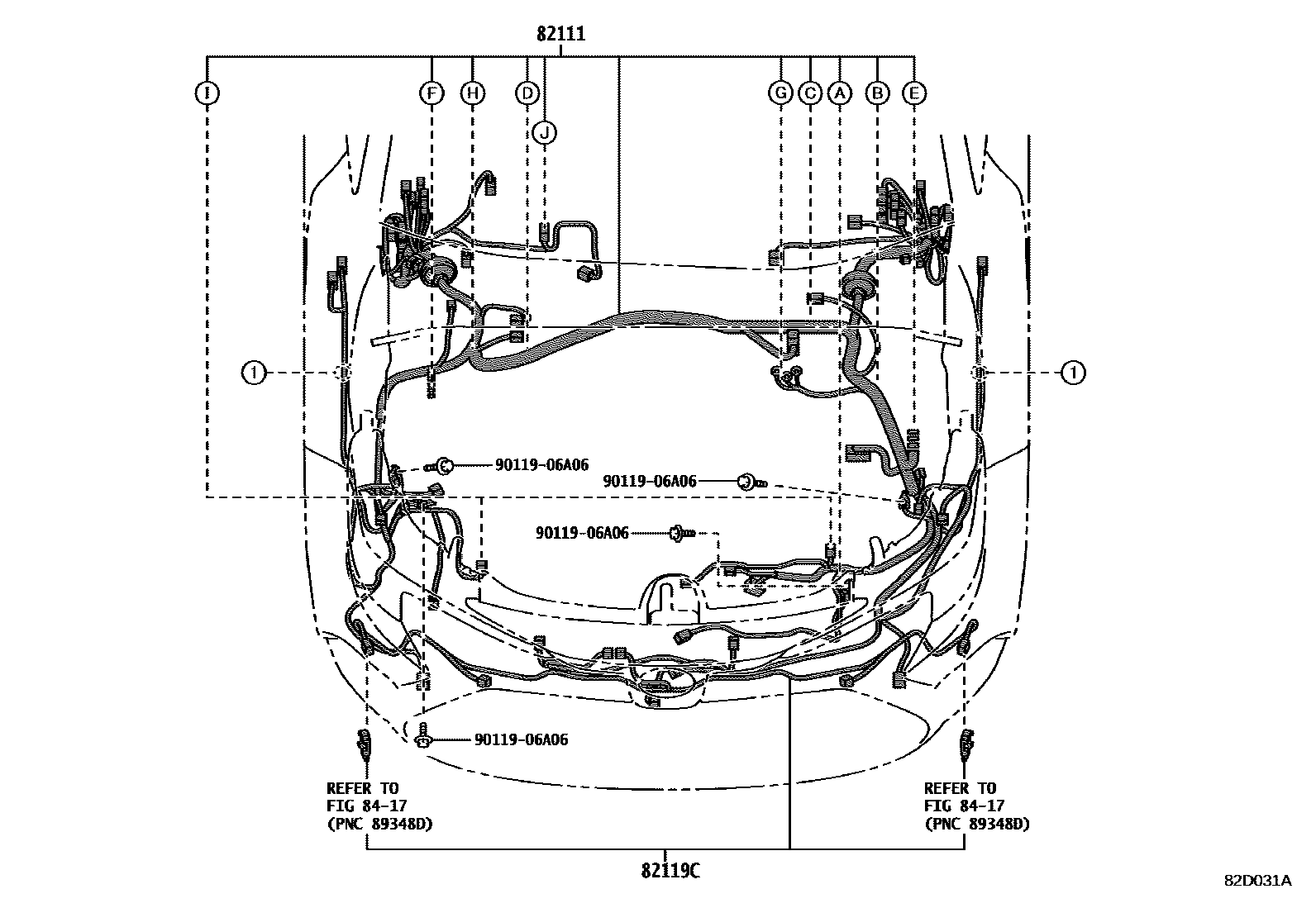

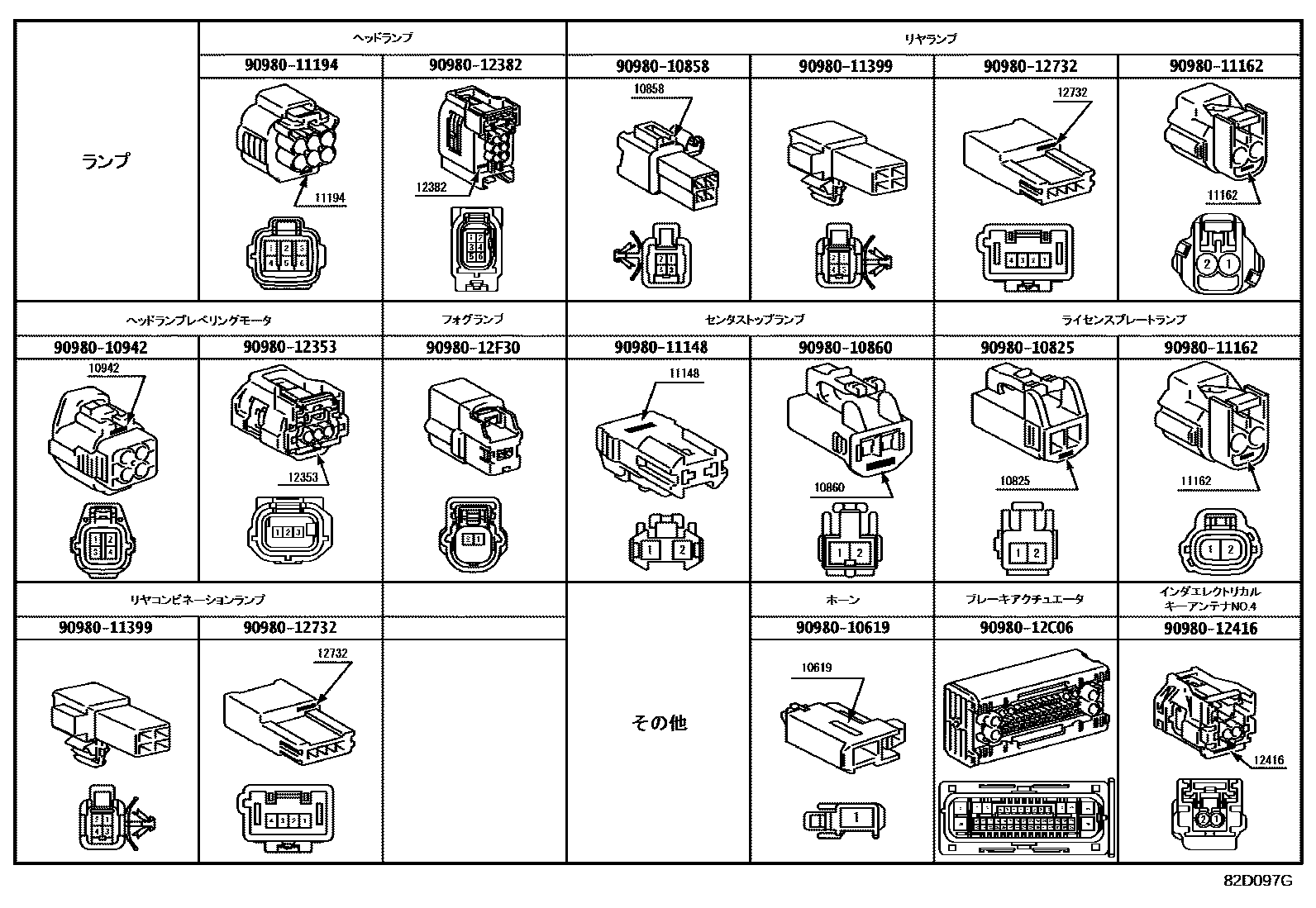

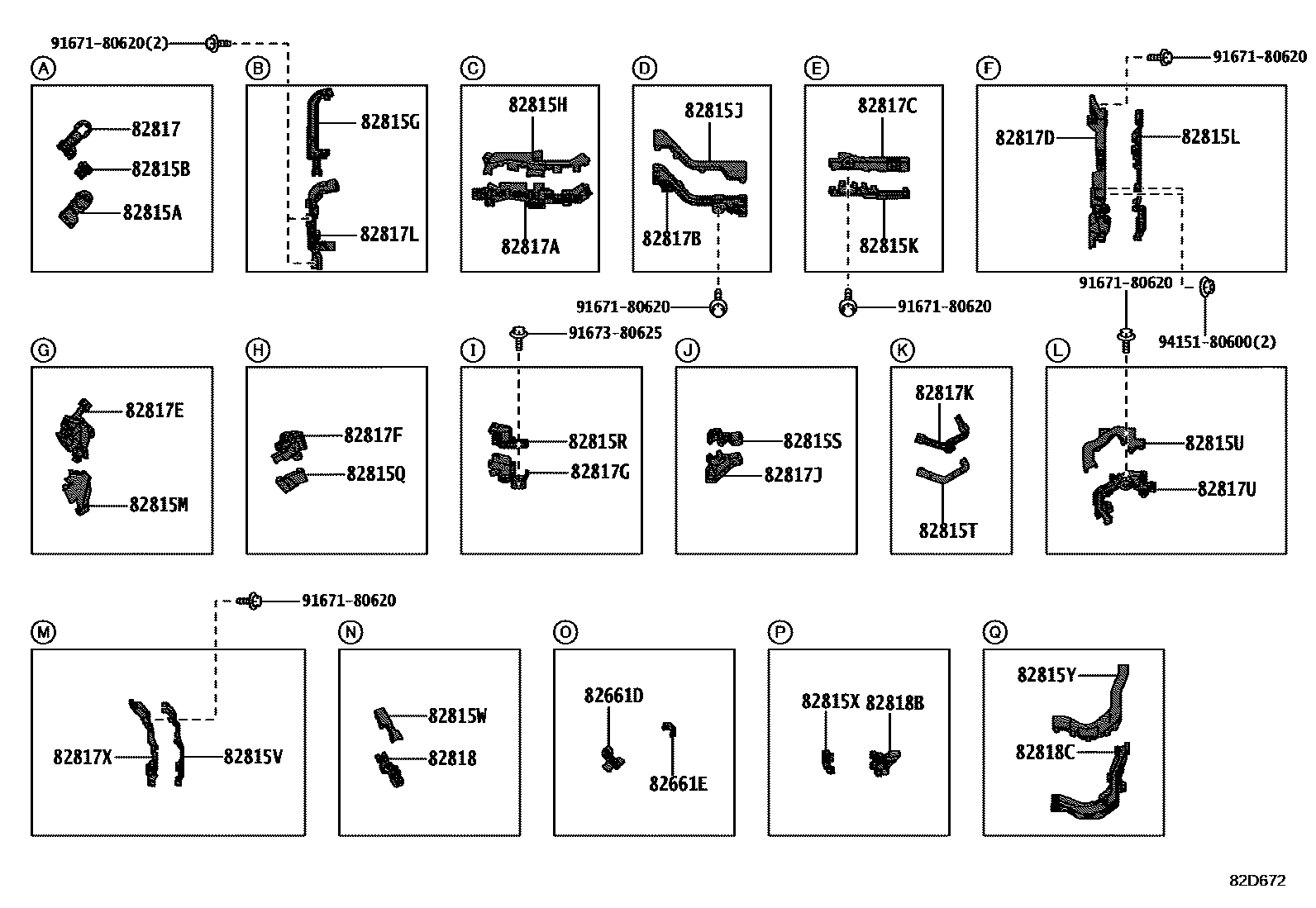

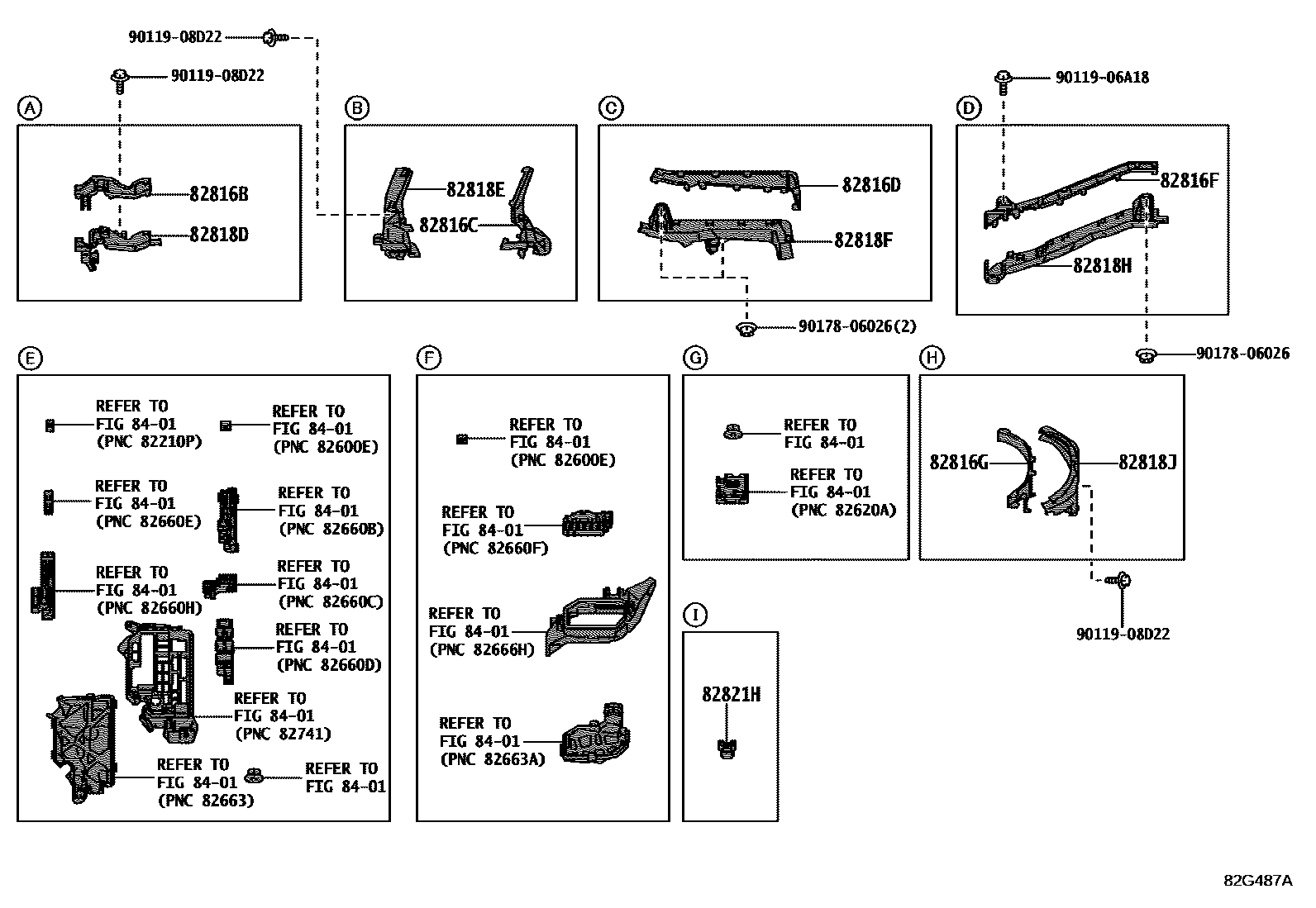

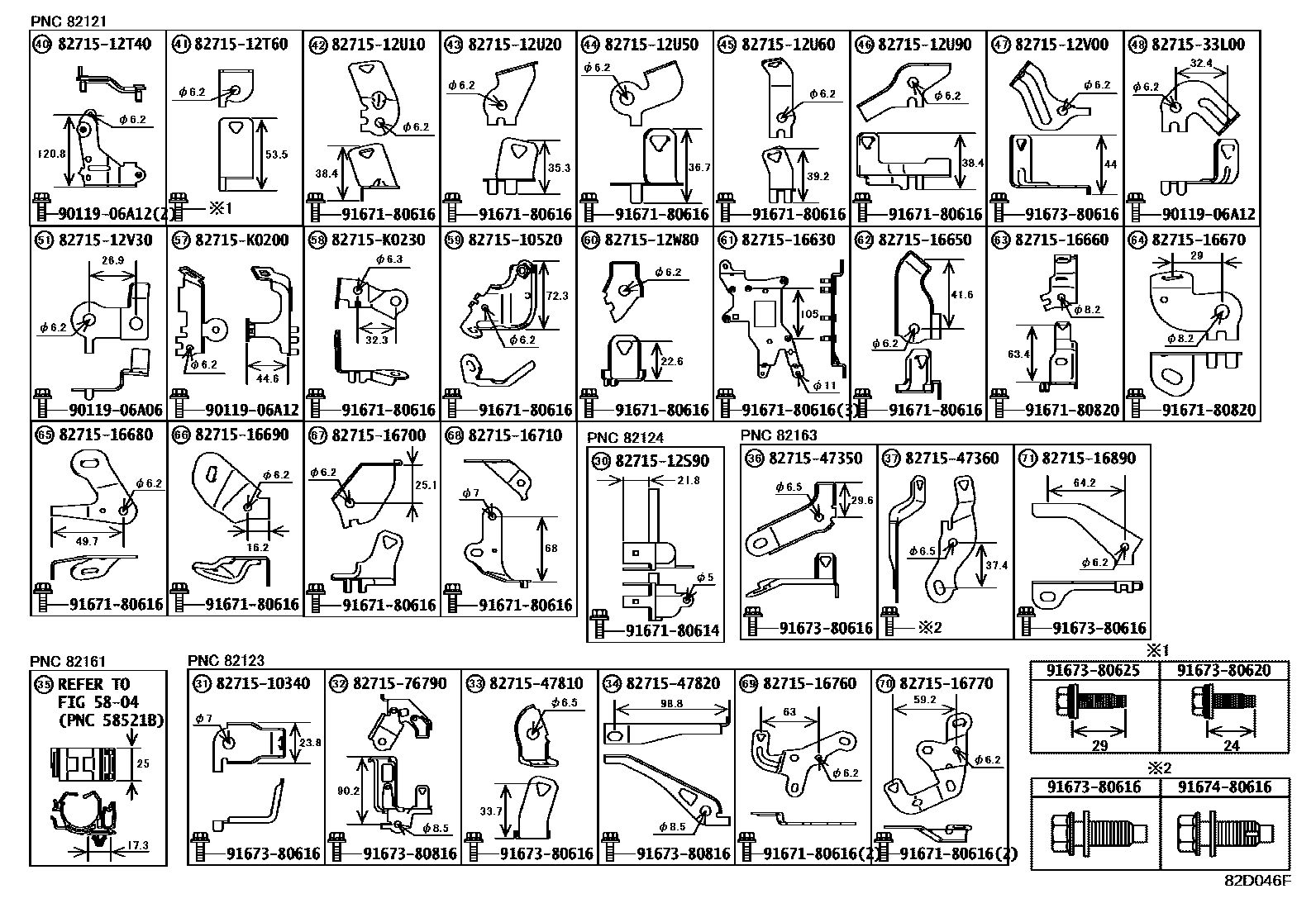

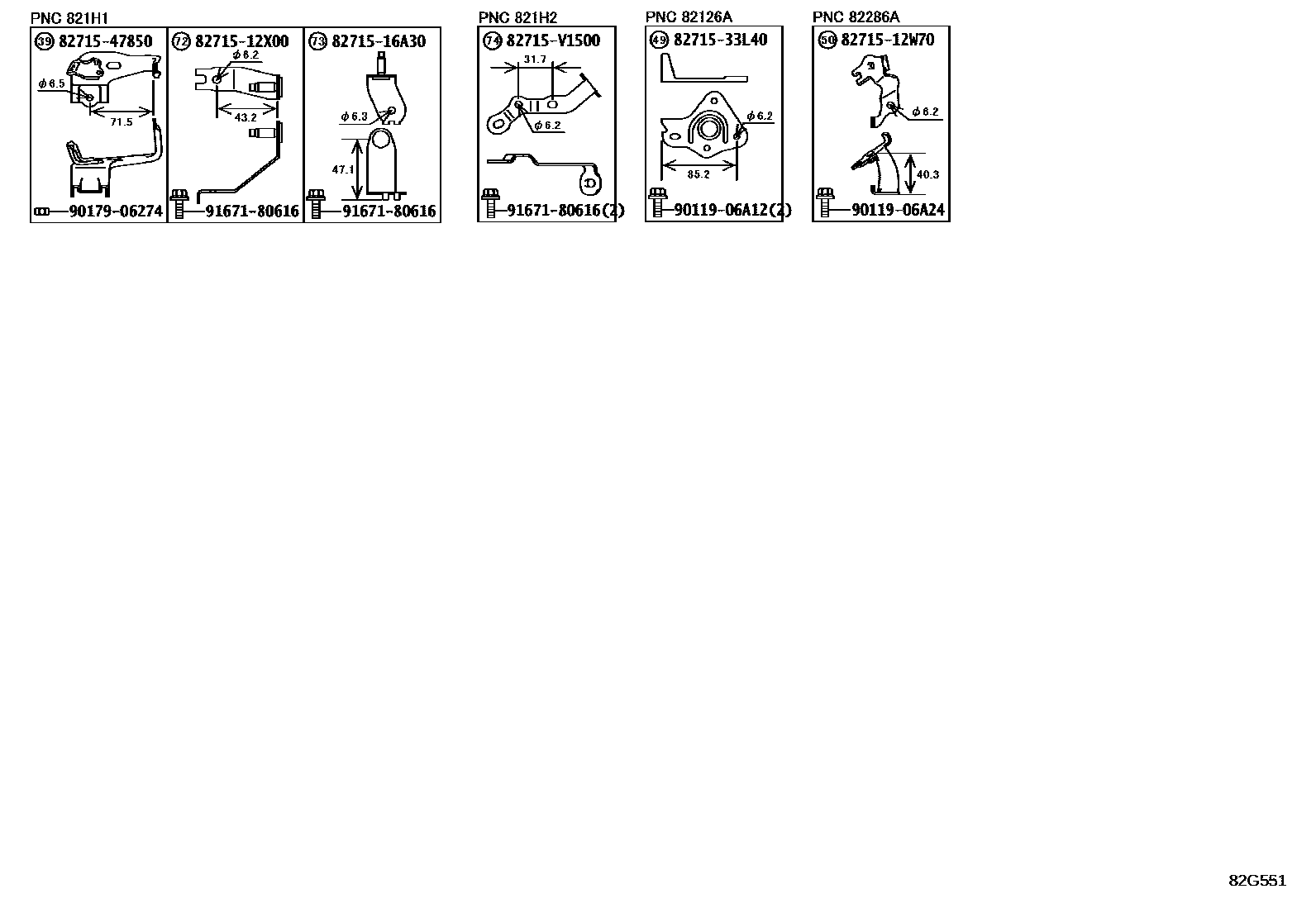

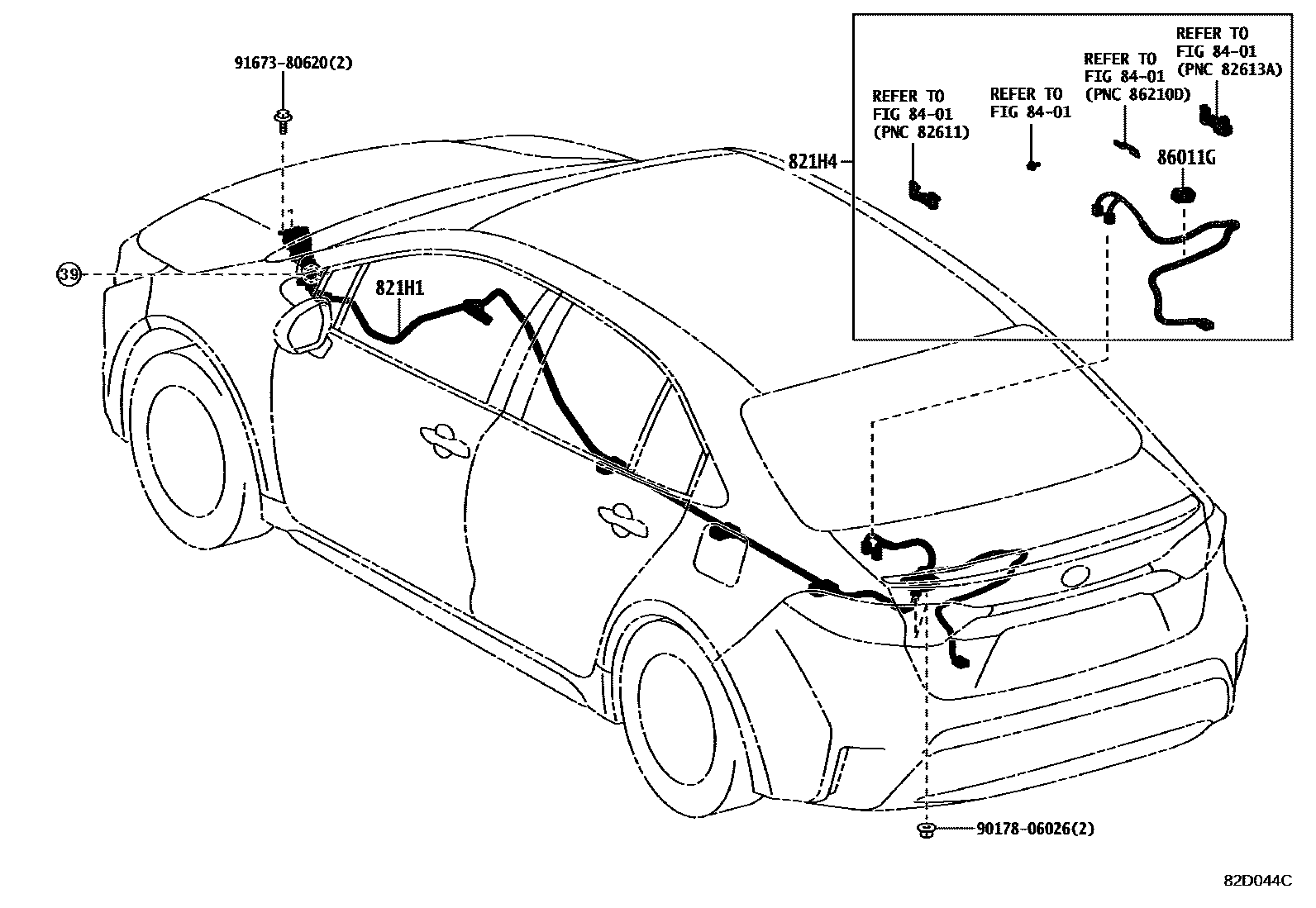

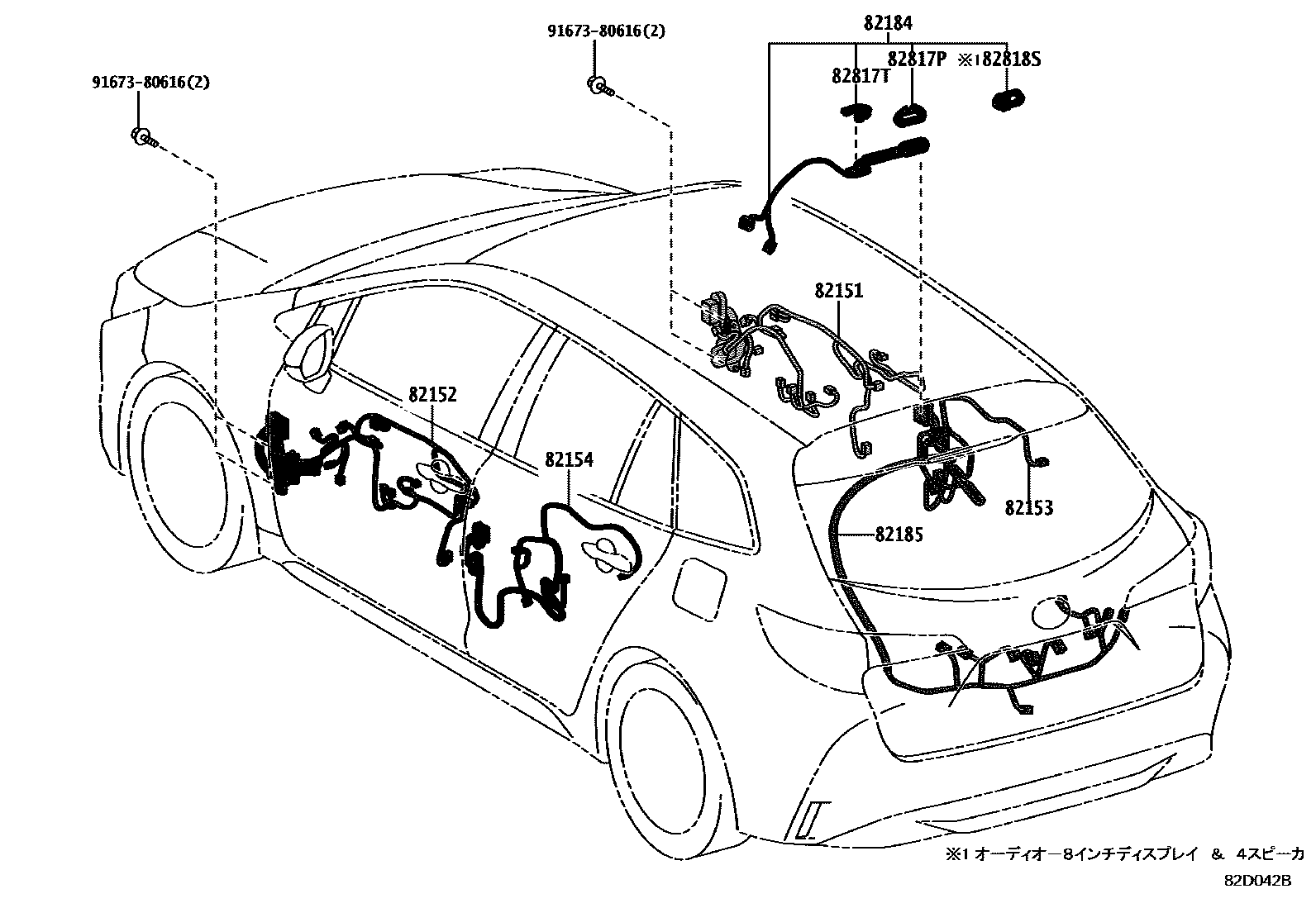

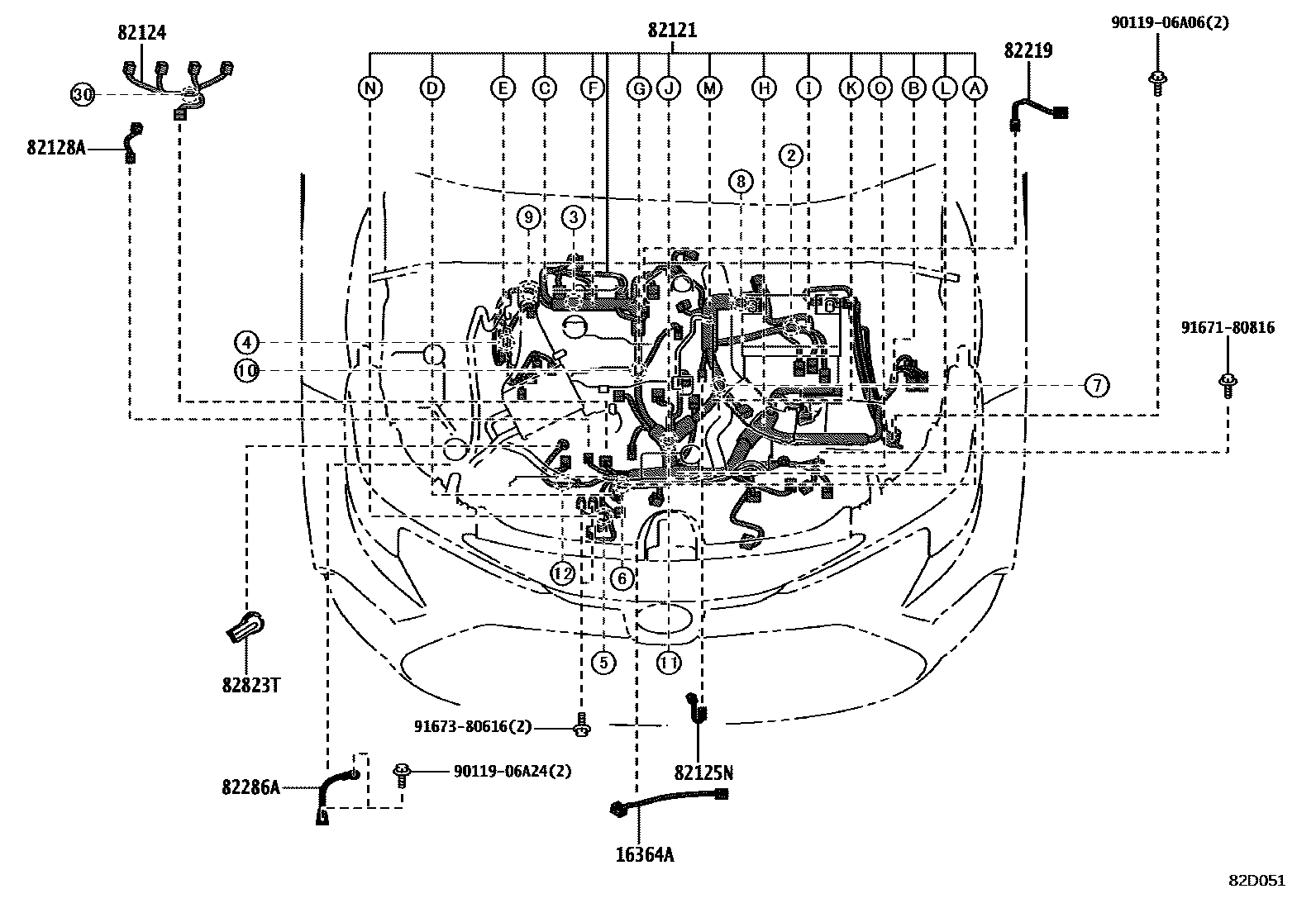

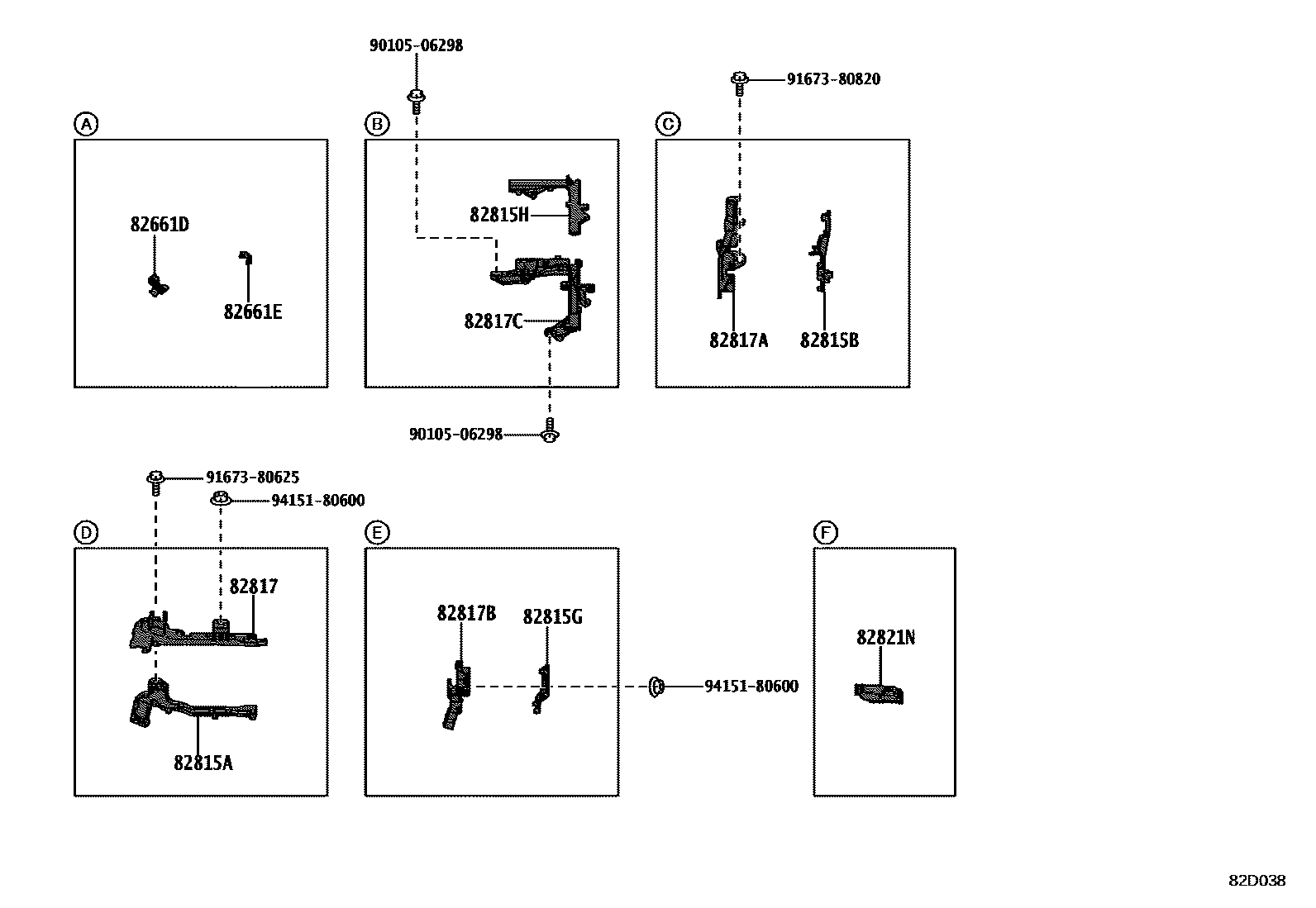

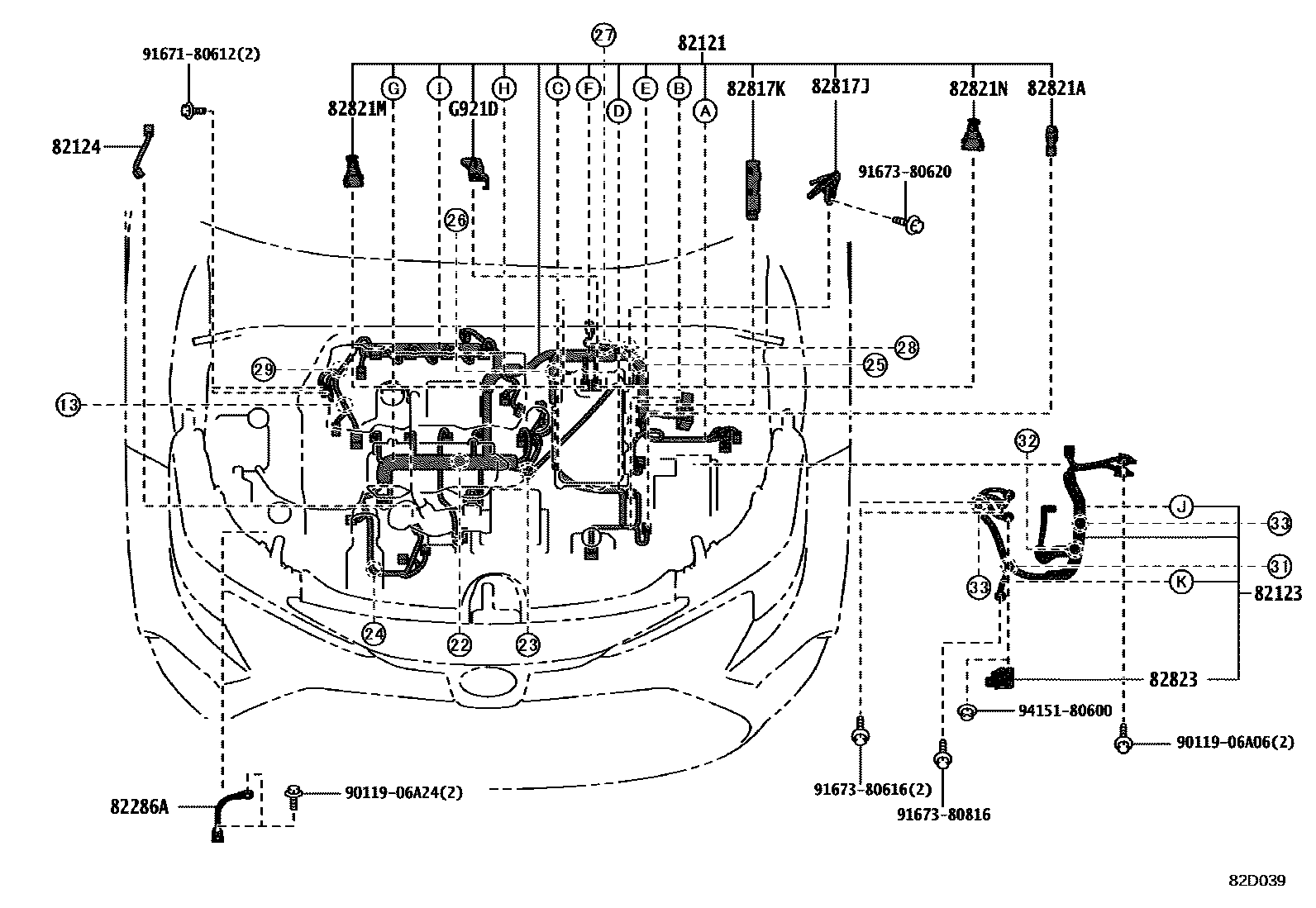

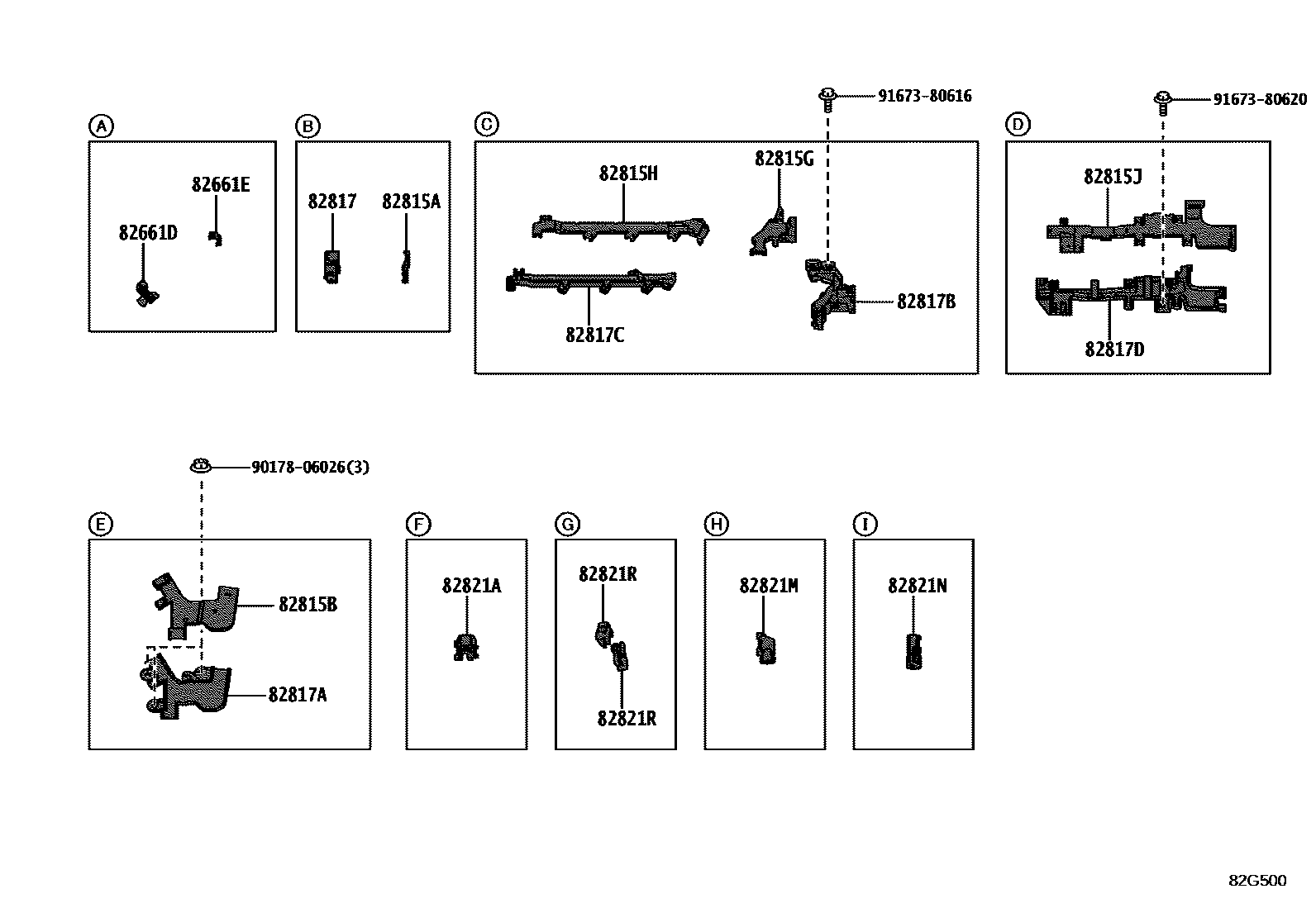

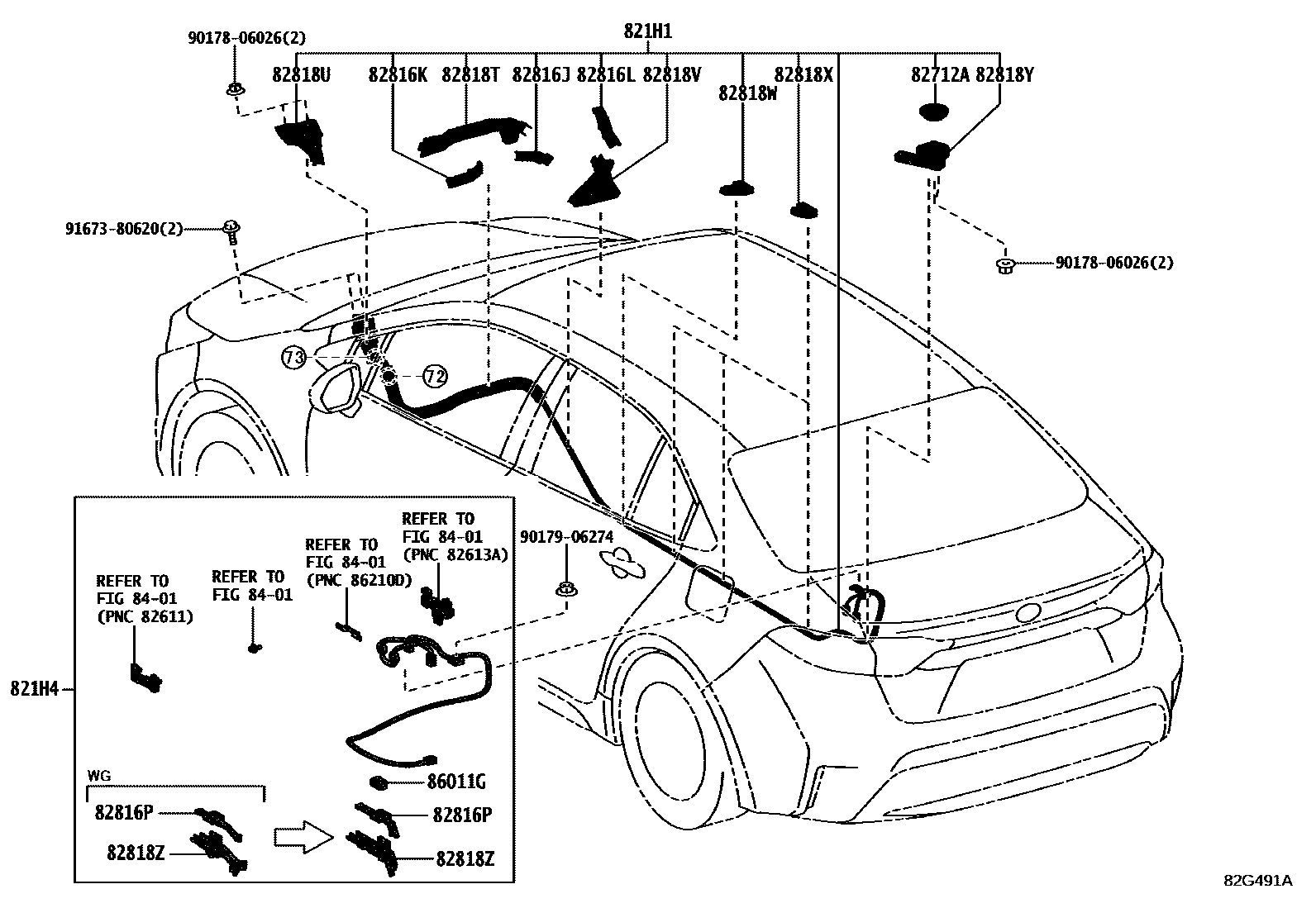

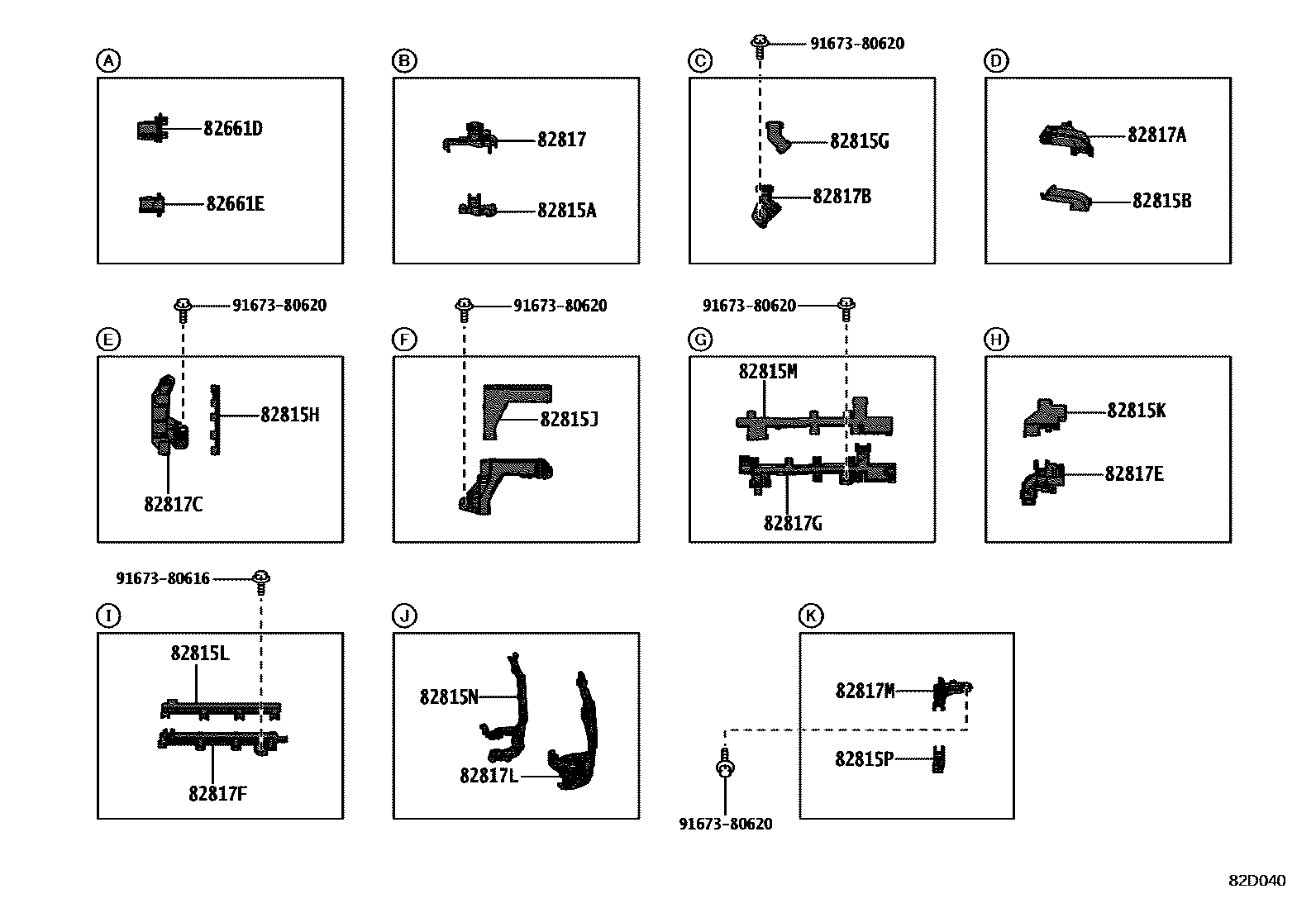

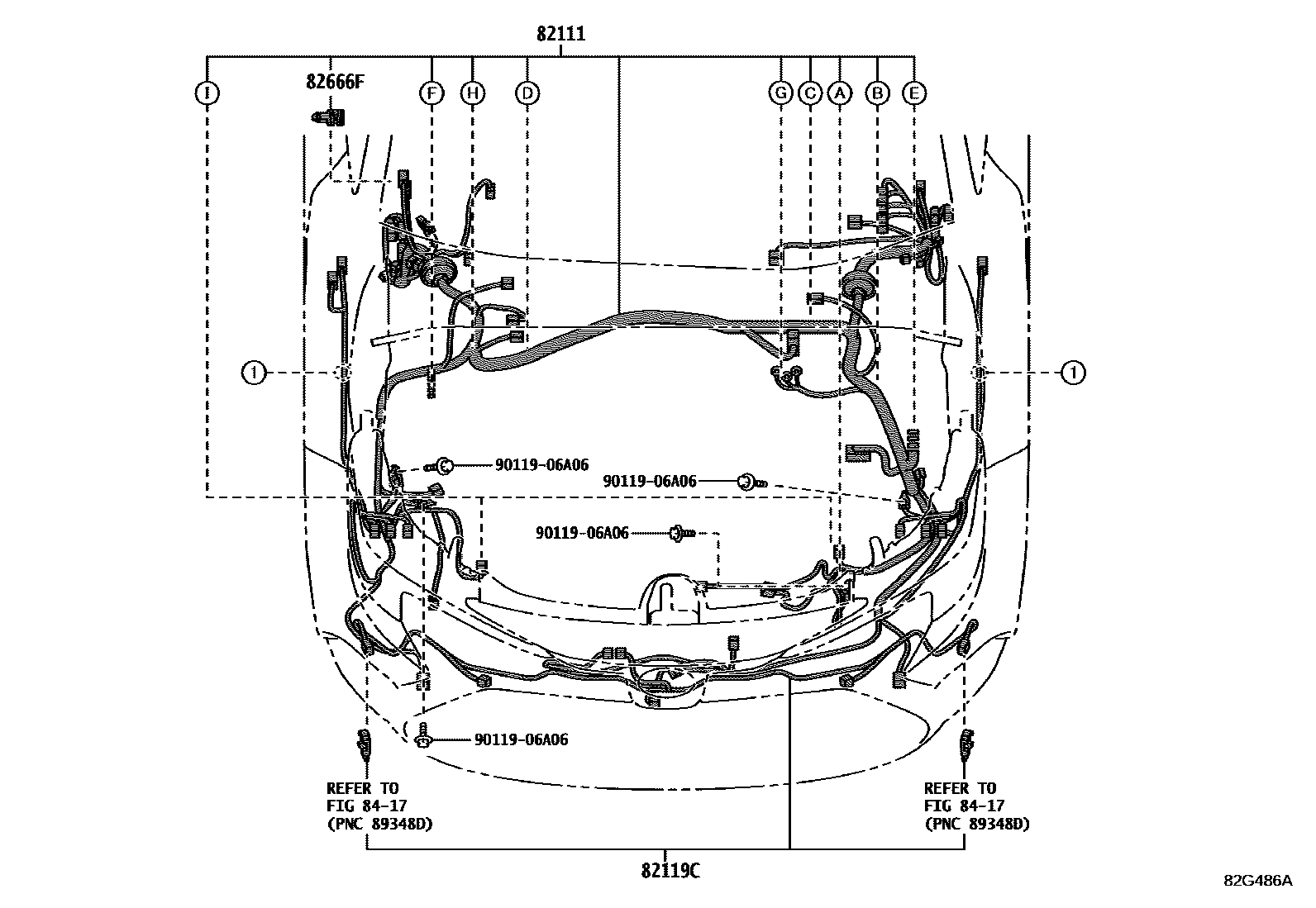

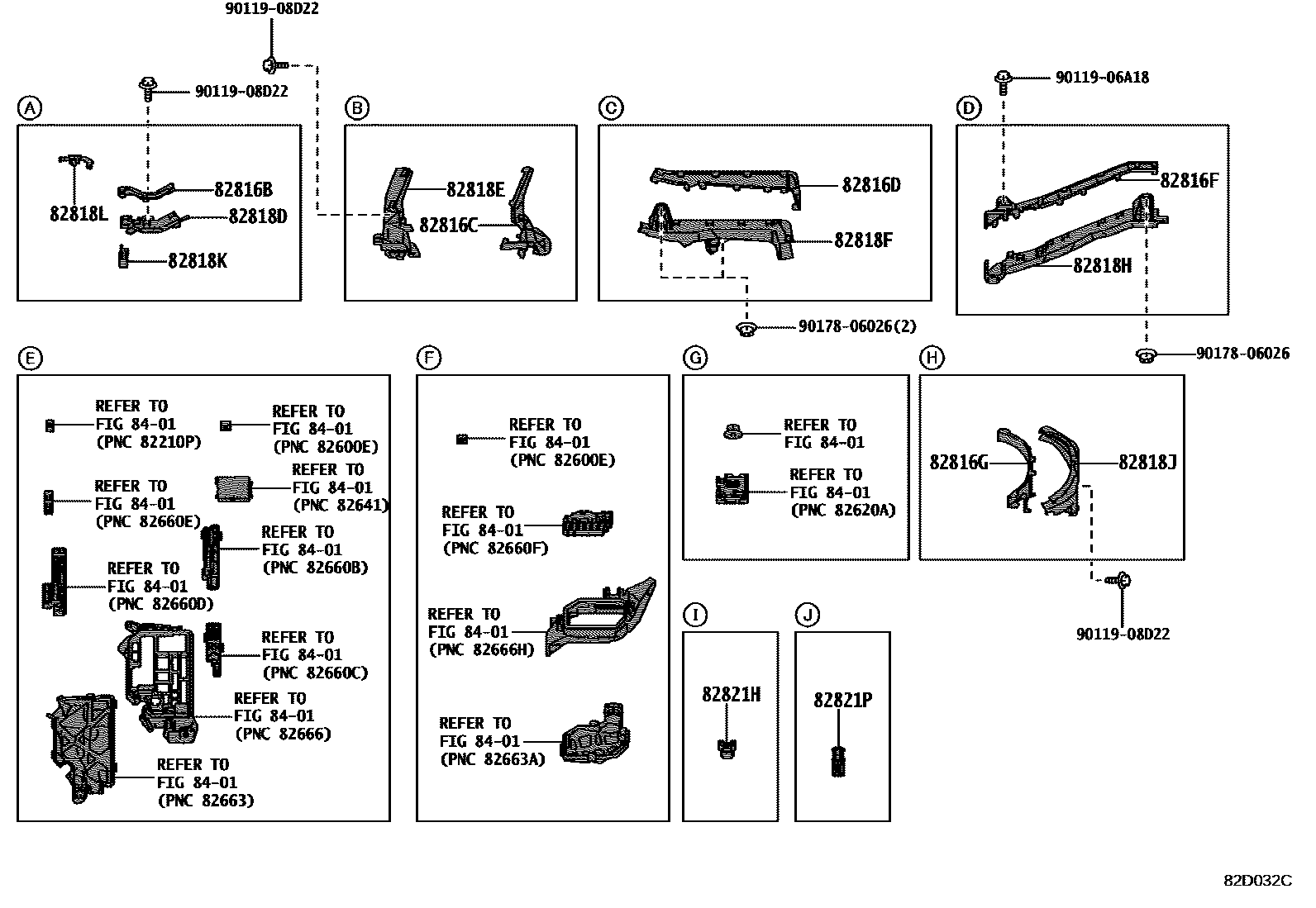

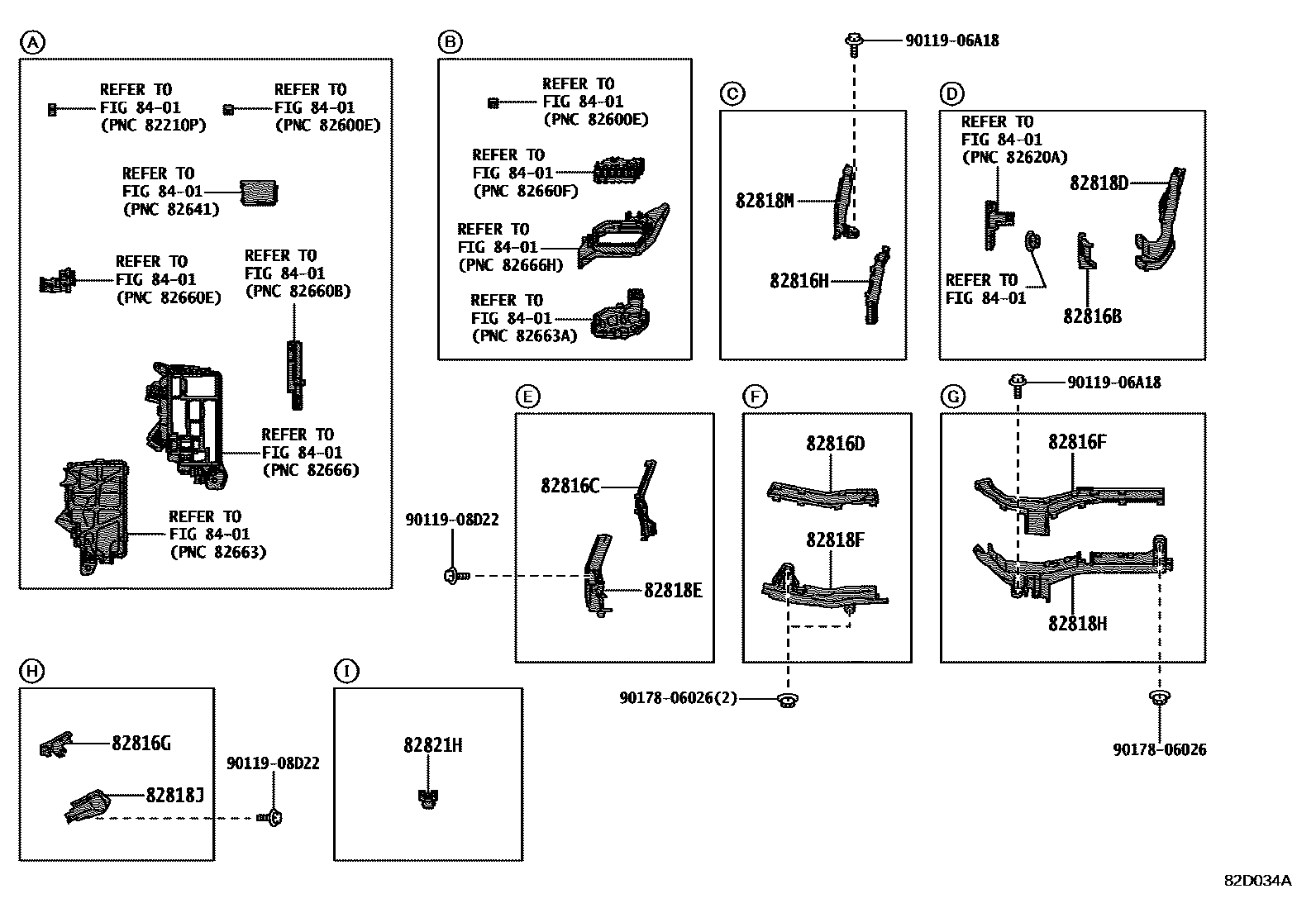

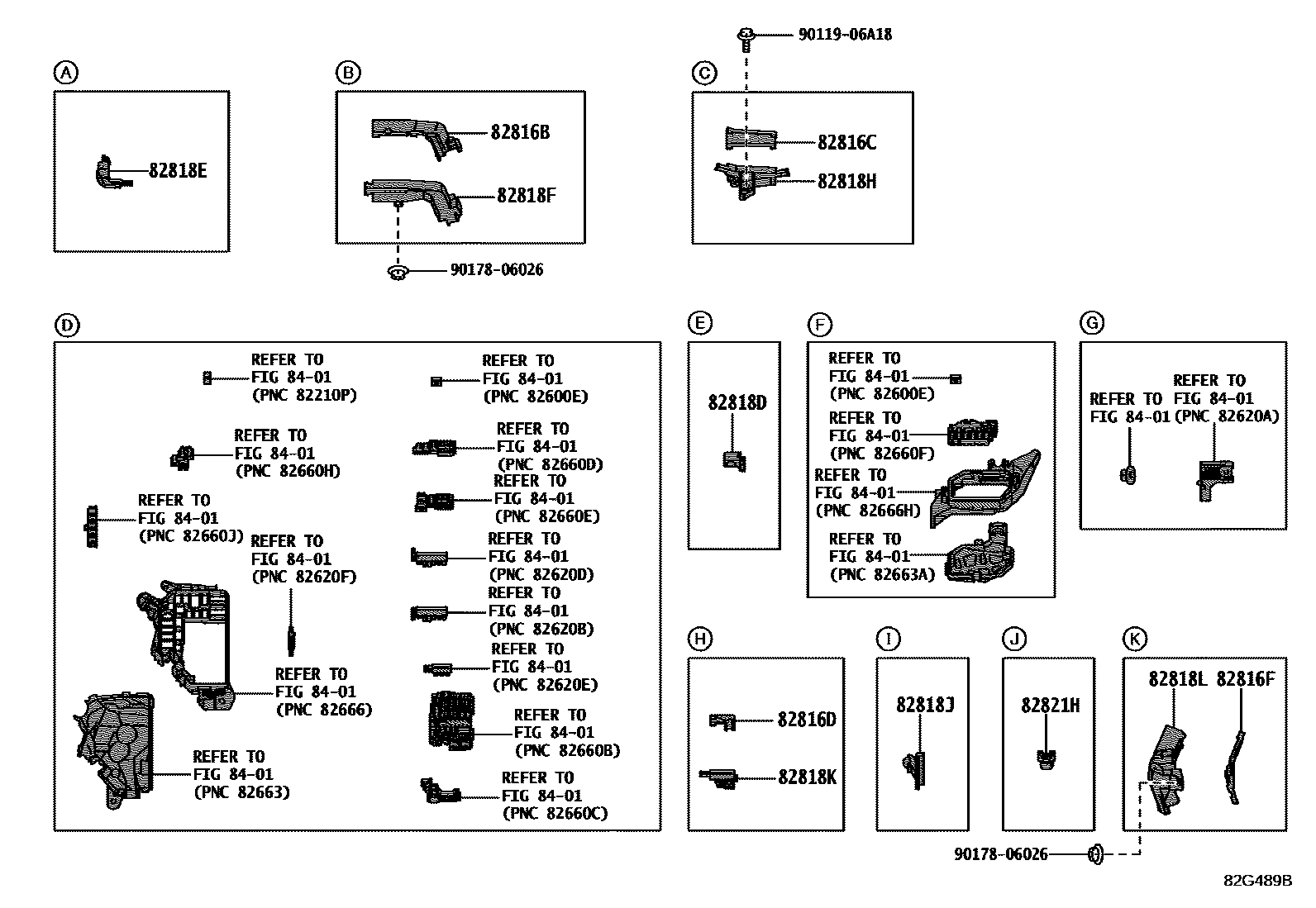

Toyota COROLLA 线束和卡夹 — Figure 8202
Toyota COROLLA EPC diagram 8202, 线束和卡夹, with 33 images and 137 PNC and OE references.
PNC and OE references

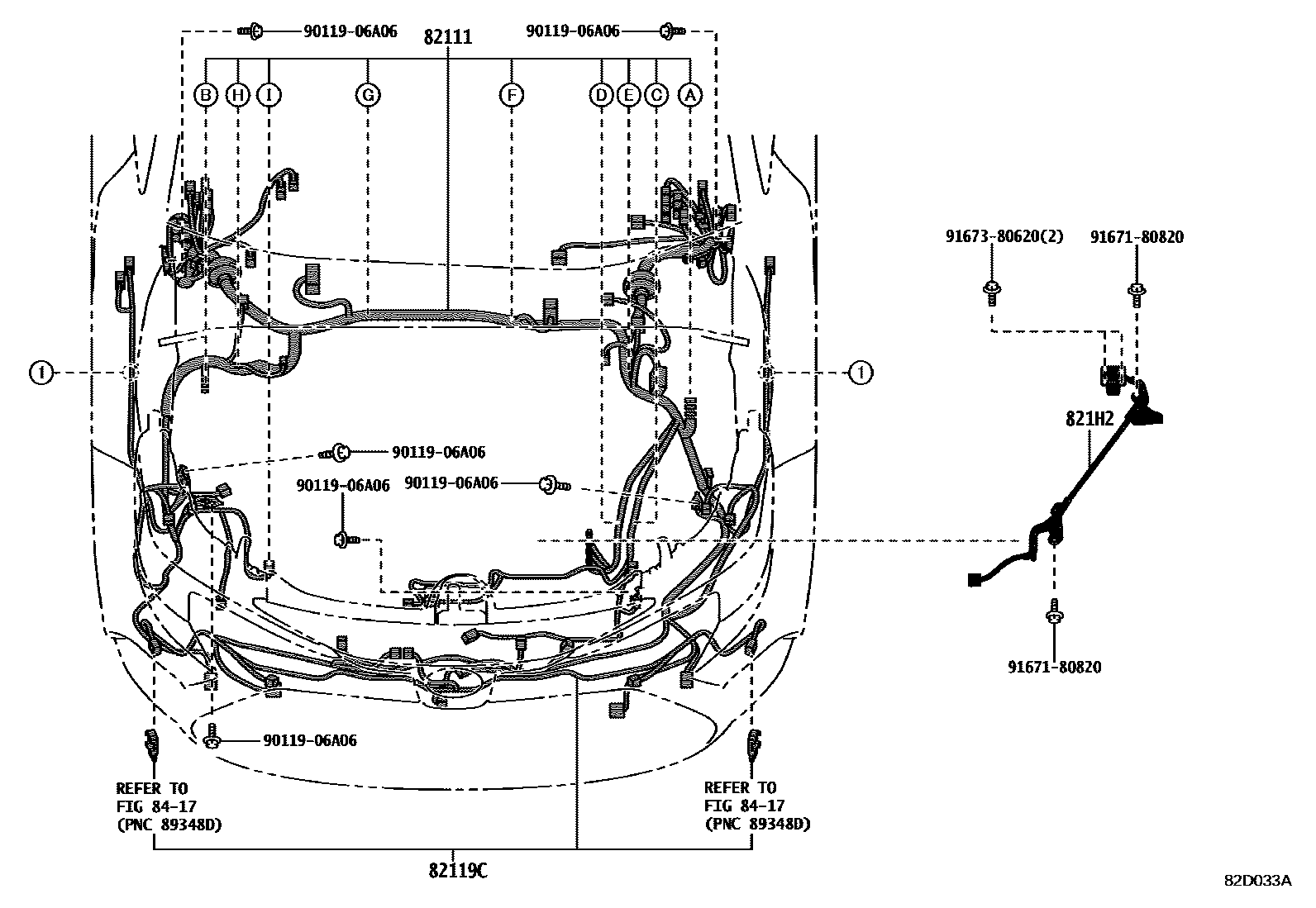

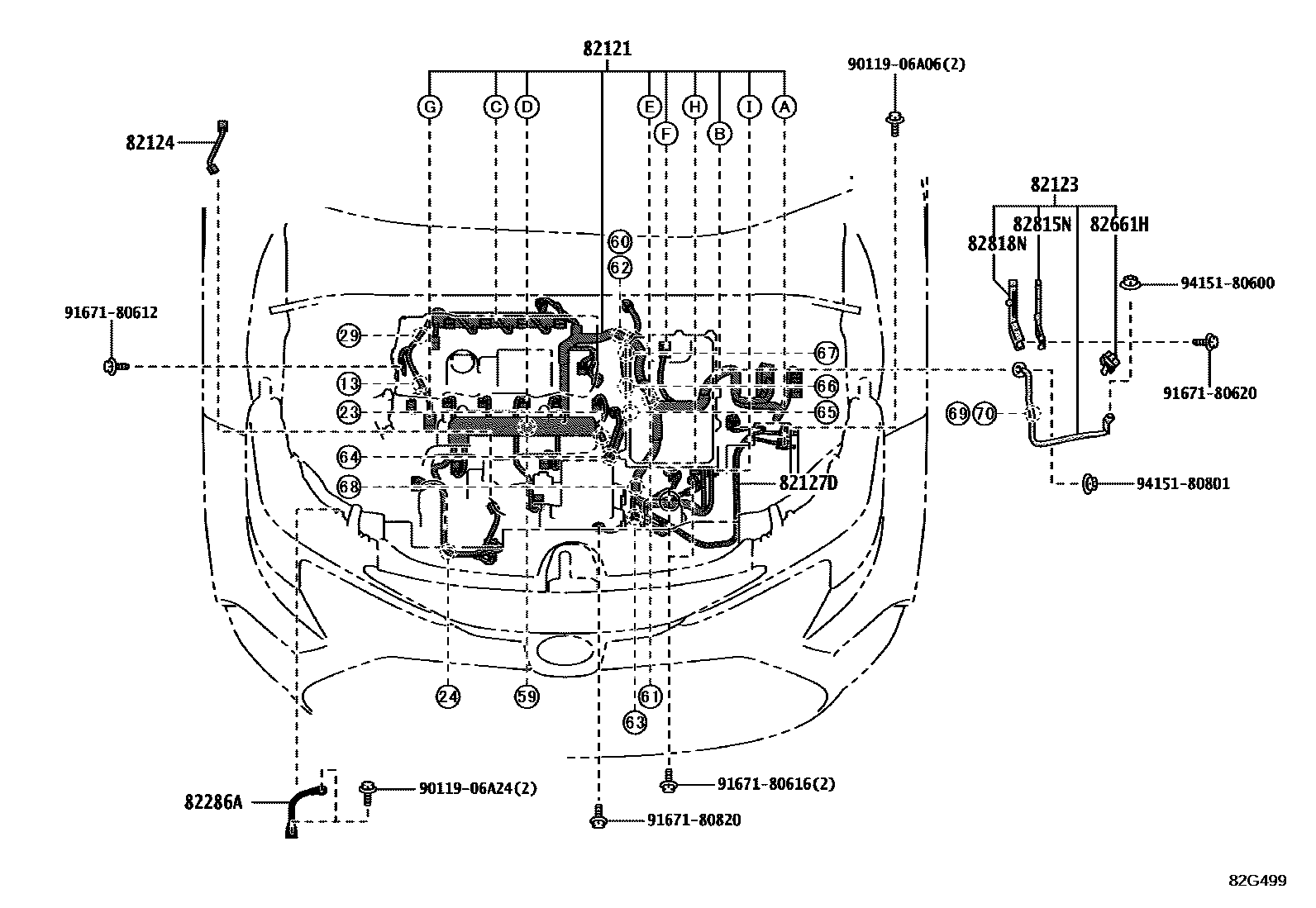

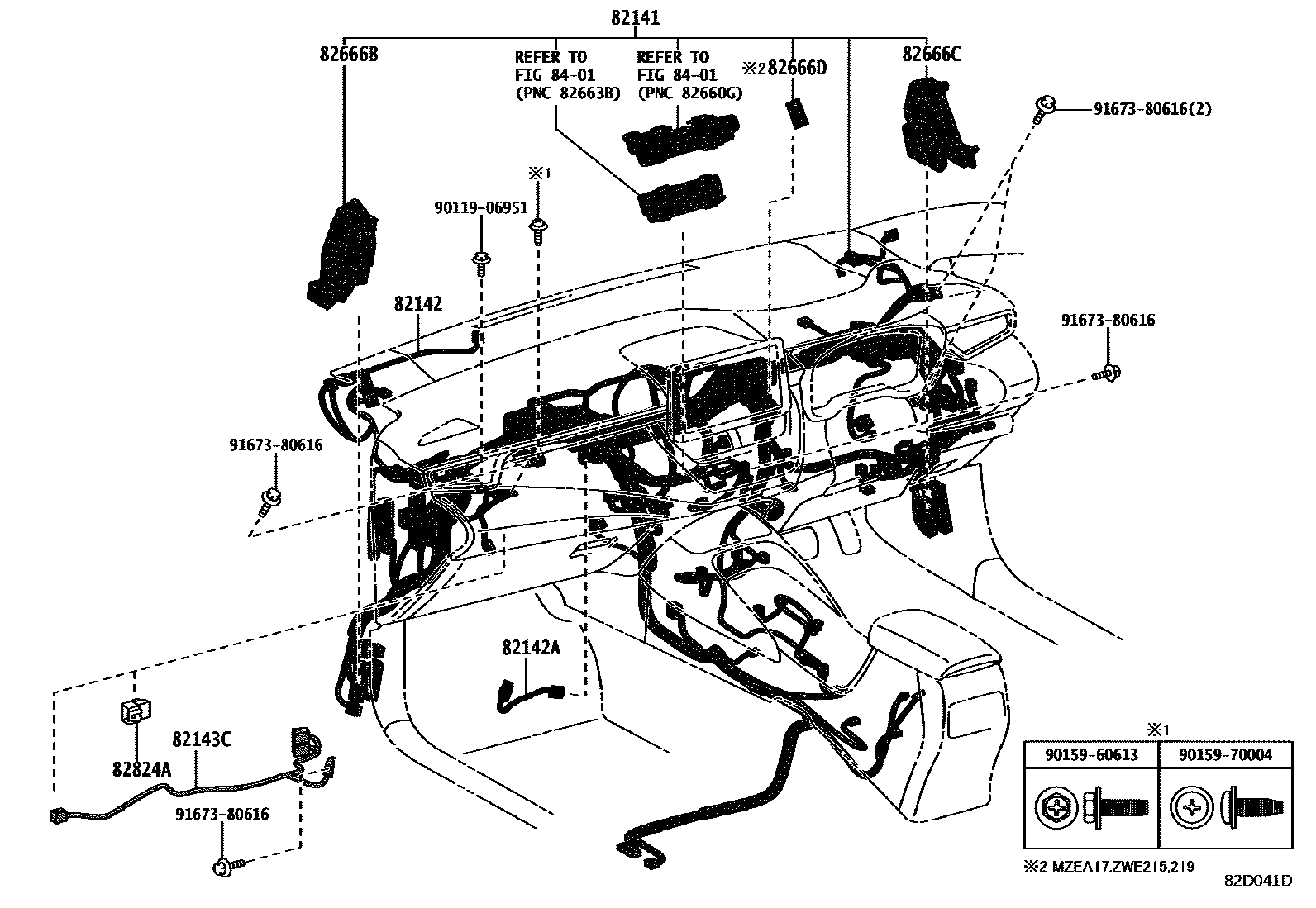

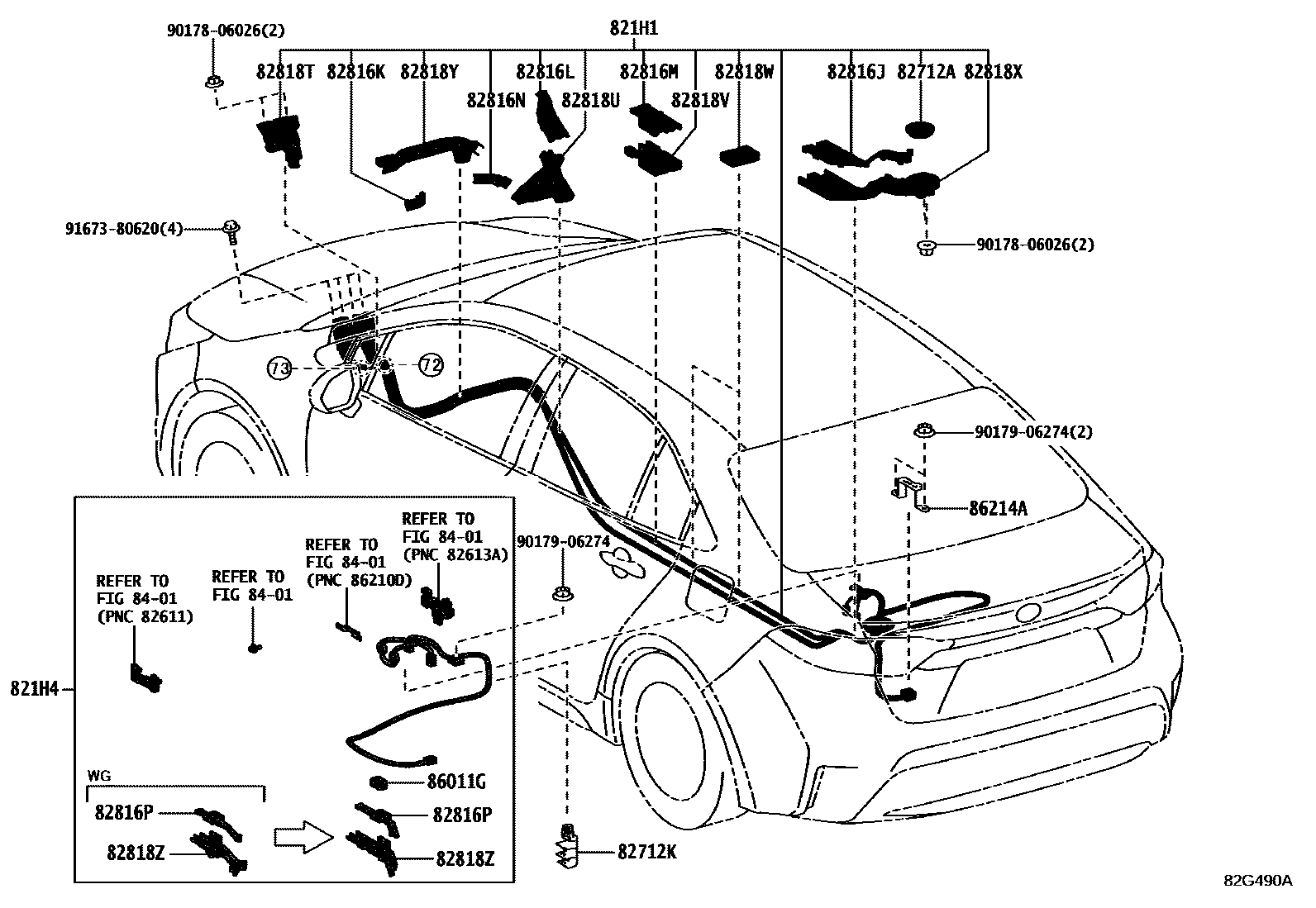

| PNC | Part name | OE numbers |
|---|---|---|
| 16364A | Cooling fan harness | 16364-47010 |
| 82111 | Engine room main wiring harness | 82111-1HN70 · 82111-1HN80 · 82111-1HP60 · 82111-1KK70 · 82111-1KL00 · 82111-1KL10 · 82111-1KL11 · 82111-1KL12 · 82111-1KL20 · 82111-1KL21 · 82111-1KL22 · 82111-1KL40 · 82111-1KL50 · 82111-1KL51 · 82111-1KL60 · 82111-1KL70 · 82111-1KL80 · 82111-1KL90 · 82111-1KM00 · 82111-1KM10 · 82111-1KN40 · 82111-1KN50 · 82111-1KN70 · 82111-1KN80 · 82111-1KN90 · 82111-1KP00 · 82111-1KP01 · 82111-1KP80 · 82111-1KP81 · 82111-1KP90 · 82111-1KP91 · 82111-1KP92 · 82111-1KQ00 · 82111-1KQ01 · 82111-1KQ02 · 82111-1L810 · 82111-1L811 · 82111-1L820 · 82111-1L821 · 82111-1L840 · 82111-1L841 · 82111-1L850 · 82111-1L851 · 82111-1L852 · 82111-1L860 · 82111-1L861 · 82111-1L862 · 82111-1L870 · 82111-1L871 · 82111-1L872 · 82111-1L880 · 82111-1L881 · 82111-1L882 |
| 82119C | Toyota part | 82119-12060 · 82119-12090 |
| 82121 | Engine wiring harness | 82121-12S30 · 82121-12T40 · 82121-12T50 · 82121-12T60 · 82121-12U80 · 82121-12V40 · 82121-12V50 · 82121-12V51 · 82121-12V60 · 82121-12V61 |
| 82123 | Engine No. 3 wiring harness | 82123-10170 · 82123-16210 · 82123-16220 |
| 82124 | Engine No. 4 wiring harness | 82124-12160 · 82124-12170 |
| 82125N | Engine No. 5 wiring harness | 82125-12610 · 82125-12660 |
| 82126A | Toyota part | 82126-12010 · 82126-K0040 |
| 82127D | Engine No. 7 wiring harness | 82127-16010 |
| 82128A | Engine wiring harness No. 8 | 82128-12010 |
| 82141 | Dashboard wiring harness | 82141-1XE30 · 82141-1XE31 · 82141-1XG00 · 82141-1XG01 · 82141-1XG02 · 82141-1XG10 · 82141-1XG11 · 82141-1XG12 · 82141-1XJ50 · 82141-1XJ51 · 82141-1XJ52 · 82141-1XJ60 · 82141-1XJ61 · 82141-1XJ62 · 82141-1XJ70 · 82141-1XJ71 · 82141-1XJ72 · 82141-1XJ80 · 82141-1XJ81 · 82141-1XJ82 · 82141-1XJ90 · 82141-1XJ91 · 82141-1XJ92 · 82141-1XK00 · 82141-1XK01 · 82141-1XK02 · 82141-1XK50 · 82141-1XK51 · 82141-1XK52 · 82141-1XK60 · 82141-1XK61 · 82141-1XK62 · 82141-1XK70 · 82141-1XK71 · 82141-1XK72 · 82141-1XL00 · 82141-1XL01 · 82141-1XL02 · 82141-1XL10 · 82141-1XL11 · 82141-1XL12 · 82141-1XL20 · 82141-1XL21 · 82141-1XL22 · 82141-1XL30 · 82141-1XL31 · 82141-1XL32 · 82141-1XQ50 · 82141-1XQ51 · 82141-1XQ60 · 82141-1XQ61 · 82141-1XQ70 · 82141-1XQ71 · 82145-12B80 · 82145-12C10 · 82145-12C20 · 82145-12C50 · 82145-12C90 · 82145-12D40 · 82145-12D60 · 82145-12D70 · 82145-12D80 · 82145-12K30 · 82145-12K40 · 82145-12K50 · 82145-12K60 · 82145-12K70 · 82145-12K80 · 82145-12K90 |
| 82142 | Instrument panel wiring harness No. 2 | 82142-12670 · 82142-12680 |
| 82142A | Instrument panel wiring harness No. 2 | 82140-12B80 |
| 82143C | Instrument panel wiring harness No. 3 | 82143-12260 |
| 82151 | Right front door wiring harness | 82151-1AC70 · 82151-1AC80 · 82151-1AD60 · 82151-1AD70 · 82151-1AF20 · 82151-1AF40 · 82151-1AK00 |
| 82152 | Left front door wiring harness | 82152-1AB70 · 82152-1AB80 · 82152-1AC10 · 82152-1AC20 · 82152-1AD70 · 82152-1AD90 · 82152-1AG70 |
| 82153 | Rear door wiring harness No. 1 | 82153-12C30 · 82153-12D10 · 82153-12D20 |
| 82154 | Rear door wiring harness No. 2 | 82154-12B90 · 82154-12C60 · 82154-12C70 |
| 82161 | floor wiring harness | 82161-1EB40 · 82161-1EB50 · 82161-1EB60 · 82161-1EB80 · 82161-1EC00 · 82161-1EC10 · 82161-1EC30 · 82161-1EC31 · 82161-1EC40 · 82161-1EC41 · 82161-1EC60 · 82161-1EC70 · 82161-1EC90 · 82161-1EC91 · 82161-1ED00 · 82161-1ED01 · 82161-1ED20 · 82161-1ED30 · 82161-1ED50 · 82161-1ED70 · 82161-1ED80 · 82161-1EE00 · 82161-1EE01 · 82161-1EE10 · 82161-1EE11 · 82161-1EE30 · 82161-1EE40 · 82161-1EE60 · 82161-1EE61 · 82161-1EE70 · 82161-1EE71 · 82161-1EF40 · 82161-1EF90 · 82161-1EJ50 · 82161-1EK30 · 82161-1EK40 · 82161-1EK50 · 82161-1EK60 · 82161-1EQ20 · 82161-1EQ30 · 82161-1EQ40 · 82161-1EQ50 · 82161-1EQ60 · 82161-1EQ70 · 82161-1EQ80 · 82161-1EQ90 · 82161-1ER00 · 82161-1ER10 · 82161-1ER20 · 82161-1ER30 · 82161-1ER40 · 82161-1ER50 · 82161-1ER60 · 82161-1ER70 · 82161-1ER80 · 82161-1ER90 · 82161-1ES00 · 82161-1ES10 · 82161-1ES20 · 82161-1ES30 · 82161-1ES40 · 82161-1ES50 · 82161-1HB10 · 82161-1HB20 · 82161-1HB30 · 82161-1HB40 · 82161-1HB50 · 82161-1HB60 · 82161-1HB70 · 82161-1HB80 · 82161-1HB90 · 82161-1HC00 · 82161-1HC10 · 82161-1HC20 · 82161-1HF90 · 82161-1HG00 · 82161-1HG10 · 82161-1HG20 · 82161-1HG30 · 82161-1HG40 · 82161-1HG50 · 82161-1HG60 · 82161-1HG70 · 82161-1HG80 · 82161-1HG90 · 82161-1HJ00 · 82161-1HL40 · 82161-1HL50 · 82161-1HL60 · 82161-1HL70 · 82161-1HL80 · 82161-1HL90 · 82161-1HM00 · 82161-1HM10 · 82161-1HM20 · 82161-1HM30 · 82161-1HM40 · 82161-1HM50 · 82161-1HM60 · 82161-1HM70 · 82161-1HM80 · 82161-1HM90 · 82161-1HN00 · 82161-1HN10 · 82161-1HN20 · 82161-1HN30 |
| 82163 | Floor wiring harness No. 3 | 82163-12450 · 82169-12100 |
| 82169A | Toyota part | 82169-12060 · 82169-12080 · 82183-12110 · 82183-12111 · 82183-12120 |
| 82171 | Roof No. 1 wiring harness | 82171-12V30 · 82171-12V40 · 82171-12V50 · 82171-12V60 · 82171-12V90 · 82171-12Y90 · 82171-12Z00 · 82171-12Z10 · 82171-12Z20 · 82171-12Z30 · 82171-12Z40 |
| 82184 | Rear door No. 1 wiring harness | 82184-12B10 · 82184-12B20 · 82184-12B30 · 82184-12B40 · 82184-12B50 · 82184-12B60 · 82184-12B70 · 82184-12D00 · 82184-12D10 · 82184-12D20 |
| 82185 | Rear door wiring harness No. 2 | 82185-12870 · 82185-12880 · 82185-12A20 · 82185-12A30 · 82185-12A60 |
| 82187 | Rear window wiring harness No. 2 | 82187-12260 |
| 821H1 | Toyota part | 821H1-12050 · 821H1-12060 · 821H1-12070 · 821H1-12170 · 821H1-12180 · 821H1-12190 · 821H1-12210 · 821H1-12220 |
| 821H2 | Toyota part | 821H2-47010 · 821H2-V1010 · 821H2-V1020 |
| 821H4 | Toyota part | 821H4-12020 · 821H4-12030 · 821H4-12040 · 821H4-12050 · 821H4-12060 · 821H4-12070 · 821H4-12080 · 821H4-12110 · 821H4-12140 · 821H4-12150 |
| 82219 | Temperature sensor harness | 82219-12130 |
| 82219C | sensor harness | 82219-12140 · 82219-K0050 |
| 82286A | Line 2 | 82286-12010 · 82286-12030 · 82286-12060 · 82286-47010 |
| 82661D | No. 1 relay box side cover | 82661-12340 · 82661-47020 · 82661-76020 |
| 82661E | No. 2 relay box side cover | 82661-12350 · 82661-47030 · 82661-76030 |
| 82661H | Toyota part | 82661-16250 |
| 82666A | Connector holder No. 2 | 82666-12490 |
| 82666B | No. 3 connector holder | 82666-12670 |
| 82666C | No. 4 connector holder | 82666-12680 |
| 82666D | No. 5 connector holder | 82666-60220 |
| 82666F | No. 7 connector holder | 82666-26180 |
| 82666G | No. 8 connector holder | 82666-22070 |
| 82666L | No. 9 connector holder | 82666-26180 |
| 82712A | Wire harness bracket | 82712-16040 |
| 82712K | Toyota part | 82712-16050 |
| 82815A | Wiring harness protector cover | 82815-02M80 · 82815-12K60 · 82815-12M00 · 82815-16090 · 82815-33J10 · 82815-F4010 |
| 82815B | Wiring harness protector cover | 82815-02M90 · 82815-12K50 · 82815-16100 · 82815-33L00 · 82815-47D80 · 82815-F4120 |
| 82815G | Wiring harness protector cover | 82815-02N00 · 82815-12B00 · 82815-12K70 · 82815-12M10 · 82815-F4110 · 82815-V1430 |
| 82815H | Wiring harness protector cover | 82815-02N10 · 82815-12D60 · 82815-12K40 · 82815-47E00 · 82815-F4100 · 82815-V1600 |
| 82815J | No. 7 wire harness protector cover | 82815-02720 · 82815-12D80 · 82815-47E10 · 82815-K0140 · 82815-V1610 |
| 82815K | No. 8 wire harness protector cover | 82815-12E00 · 82815-12G90 · 82815-47E30 · 82815-K0160 |
| 82815L | No. 9 wire harness protector cover | 82815-02700 · 82815-12E10 · 82815-47E40 · 82815-K0180 |
| 82815M | No. 10 wire harness protector cover | 82815-12E20 · 82815-47E20 · 82815-F4090 · 82815-K0190 |
| 82815N | No. 11 wire harness protector cover | 82815-47E50 · 82815-V1340 · 82815-V1350 |
| 82815P | No. 12 wire harness protector cover | 82815-10080 |
| 82815Q | No. 13 wire harness protector cover | 82815-12E30 |
| 82815R | No. 14 wire harness protector cover | 82815-12E70 |
| 82815S | No. 15 wire harness protector cover | 82815-12E80 · 82815-K0200 |
| 82815T | No. 16 wire harness protector cover | 82815-12E90 · 82815-K0210 |
| 82815U | No. 17 wire harness protector cover | 82815-12E40 |
| 82815V | No. 1 wire harness protector cover | 82815-12E50 |
| 82815W | No. 2 wire harness protector cover | 82815-12E60 |
| 82815X | No. 3 wire harness protector cover | 82815-12F60 |
| 82815Y | Toyota part | 82815-12F70 |
| 82816B | Toyota part | 82815-12D10 · 82815-12L40 · 82815-16200 · 82815-47C20 |
| 82816C | Toyota part | 82815-12L70 · 82815-16230 · 82815-47C90 |
| 82816D | Toyota part | 82815-12L80 · 82815-16300 · 82815-47D00 |
| 82816F | Toyota part | 82815-12L90 · 82815-16320 · 82815-47D30 |
| 82816G | Toyota part | 82815-12J00 · 82815-47D40 |
| 82816H | Toyota part | 82815-47880 |
| 82816J | Toyota part | 82815-12660 · 82815-12690 |
| 82816K | Toyota part | 82815-12700 · 82815-16140 |
| 82816L | Toyota part | 82815-12720 · 82815-16150 |
| 82816M | Toyota part | 82815-12730 |
| 82816N | Toyota part | 82815-12740 |
| 82816P | Toyota part | 82815-12770 · 82815-12780 |
| 82817 | No. 1 wire harness protection device | 82817-02X20 · 82817-12V80 · 82817-16830 · 82817-1A880 · 82817-33S70 · 82817-F4010 |
| 82817A | No. 2 wire harness protection device | 82817-02X30 · 82817-12R60 · 82817-12V70 · 82817-16840 · 82817-47P50 · 82817-F4140 |
| 82817B | No. 3 wire harness protection device | 82817-02X40 · 82817-12R80 · 82817-12V90 · 82817-1A890 · 82817-F4130 · 82817-V1600 |
| 82817C | No. 4 wire harness protection device | 82817-02X50 · 82817-12S00 · 82817-12V60 · 82817-47P70 · 82817-F4110 · 82817-V1820 |
| 82817D | No. 5 wire harness protection device | 82817-12S10 · 82817-52L30 · 82817-F4120 · 82817-V1840 |
| 82817E | No. 6 wire harness protection device | 82817-02L60 · 82817-12S20 · 82817-47Q00 · 82817-K0240 |
| 82817F | No. 7 wire harness protection device | 82817-02L50 · 82817-12S30 · 82817-47Q10 |
| 82817G | No. 8 wire harness protection device | 82817-12S70 · 82817-12W40 · 82817-47P90 · 82817-K0260 |
| 82817J | No. 9 wire harness protection device | 82817-02L30 · 82817-12S80 · 82817-47S30 · 82817-K0280 |
| 82817K | No. 10 wire harness protection device | 82817-12S90 · 82817-47S40 · 82817-F4500 · 82817-K0290 |
| 82817L | No. 11 wire harness protection device | 82817-12V00 · 82817-47Q20 · 82817-F4540 · 82817-K0300 |
| 82817M | No. 12 wire harness protection device | 82817-10360 · 82817-F4100 · 82817-K0310 |
| 82817N | No. 13 wire harness protection device | 82817-52A60 |
| 82817P | No. 14 wire harness protection device | 82817-1AA90 |
| 82817T | No. 15 wire harness protection device | 82817-47L50 |
| 82817U | No. 16 wire harness protection device | 82817-12S40 · 82817-K0380 |
| 82817X | No. 17 wire harness protection device | 82817-12S50 |
| 82818 | No. 2 wire harness protection device | 82817-12S60 |
| 82818B | No. 3 wire harness protection device | 82817-12T60 |
| 82818C | No. 4 wire harness protection device | 82817-12T70 |
| 82818D | No. 5 wire harness protection device | 82817-12V50 · 82817-12Z20 · 82817-16770 · 82817-47N40 |
| 82818E | No. 6 wire harness protection device | 82817-12Z60 · 82817-16780 · 82817-47N60 |
| 82818F | No. 7 wire harness protection device | 82817-12Z70 · 82817-16790 · 82817-47N70 |
| 82818H | Toyota part | 82817-12Z80 · 82817-16820 · 82817-47P00 |
| 82818J | Toyota part | 82817-12W50 · 82817-16A10 · 82817-47P10 |
| 82818K | Toyota part | 82817-12Z50 · 82817-16A20 |
| 82818L | Toyota part | 82817-12Z10 · 82817-16A40 |
| 82818M | Toyota part | 82817-47N30 |
| 82818N | Toyota part | 82817-V1510 · 82817-V1520 |
| 82818S | Toyota part | 82817-12Q00 |
| 82818T | Toyota part | 82817-12P00 · 82817-12P10 |
| 82818U | Toyota part | 82817-12P30 · 82817-16700 |
| 82818V | Toyota part | 82817-12P50 · 82817-16720 |
| 82818W | Toyota part | 82817-12P60 · 82817-16730 |
| 82818X | Toyota part | 82817-12P70 · 82817-16740 |
| 82818Y | Toyota part | 82817-12Q20 · 82817-16750 |
| 82818Z | Toyota part | 82817-12Q50 · 82817-12Q60 |
| 82821A | Connector cover | 82821-12760 · 82821-28420 · 82821-47330 |
| 82821E | Connector cover | 82821-47320 |
| 82821H | Connector cover | 82821-30650 |
| 82821M | Connector cover | 82821-12B40 · 82821-12B60 · 82821-33690 · 82821-47420 |
| 82821N | Toyota part | 82821-20510 · 82821-33310 · 82821-47430 · 82821-V1030 |
| 82821P | Toyota part | 82821-50500 |
| 82821R | Connector cover | 82821-30600 |
| 82821U | Connector cover | 82821-33490 |
| 82821V | Connector cover | 82821-33590 |
| 82821W | Connector cover | 82821-33610 |
| 82821X | Connector cover | 82821-33620 |
| 82821Y | Toyota part | 82821-33780 |
| 82823 | No. 1 terminal cover | 82823-47050 |
| 82823S | Toyota part | 28192-24010 · 28192-24020 · 28192-24030 · 28192-47020 · 28192-47030 · 82823-12120 · 82823-K0030 |
| 82823T | Toyota part | 82823-12120 · 82823-22050 |

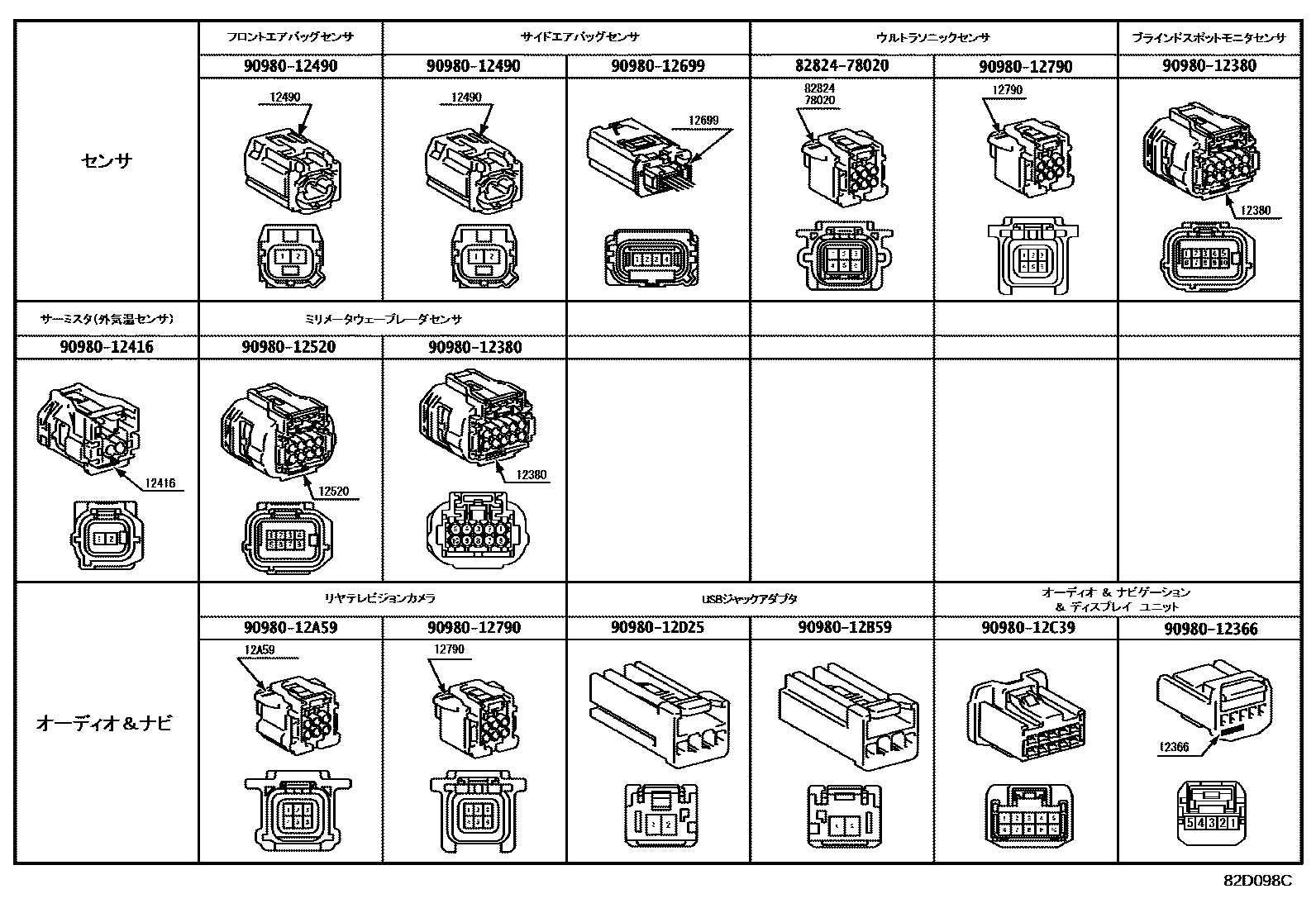

| 82824 | Harness connector | 90980-12373 |
| 82824A | Harness connector | 82824-12530 |
| 82H21C | Toyota part | 82821-33800 |
| 82H21D | Toyota part | 82821-33810 |
| 82H21G | Toyota part | 82821-33860 |
| 82H21H | Toyota part | 82821-33A00 |
| 86011G | condenser | 90980-04206 |
| 86214A | Radio ground bracket | 86214-47020 |
| 890C0 | Toyota part | 890C0-12010 · 890C0-12090 |
| 890C0A | Toyota part | 890C0-12020 · 890C0-12100 |
| G921D | Toyota part | G921D-47020 |
