Toyota COROLLA 后排座椅和座椅滑轨 — Figure 7102

Toyota COROLLA EPC diagram 7102, 后排座椅和座椅滑轨, with 10 images and 26 PNC and OE references.

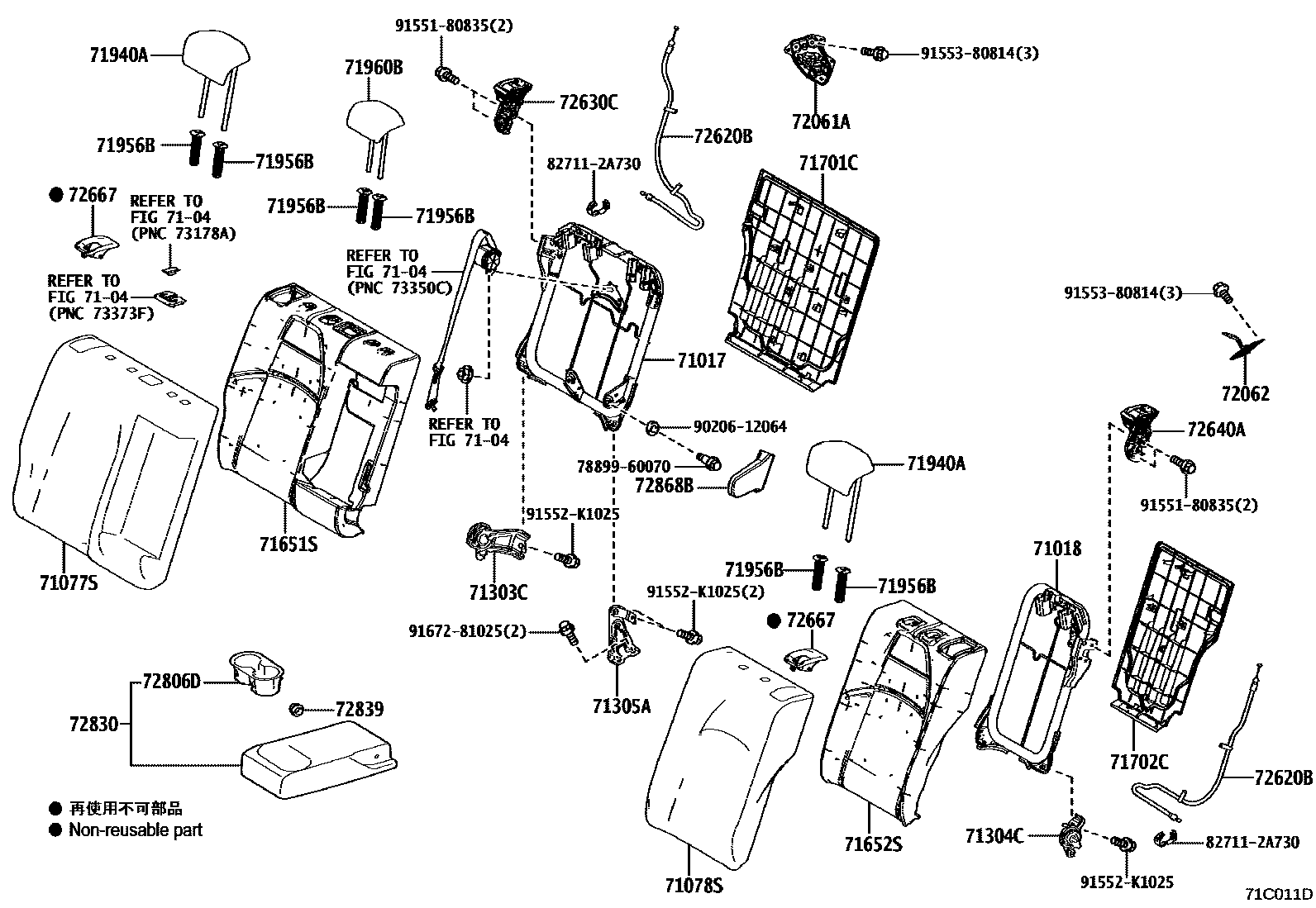

Toyota COROLLA 后排座椅和座椅滑轨 EPC diagram — 71C011D
后排座椅和座椅滑轨 — 71C011D (201909 – 999999)

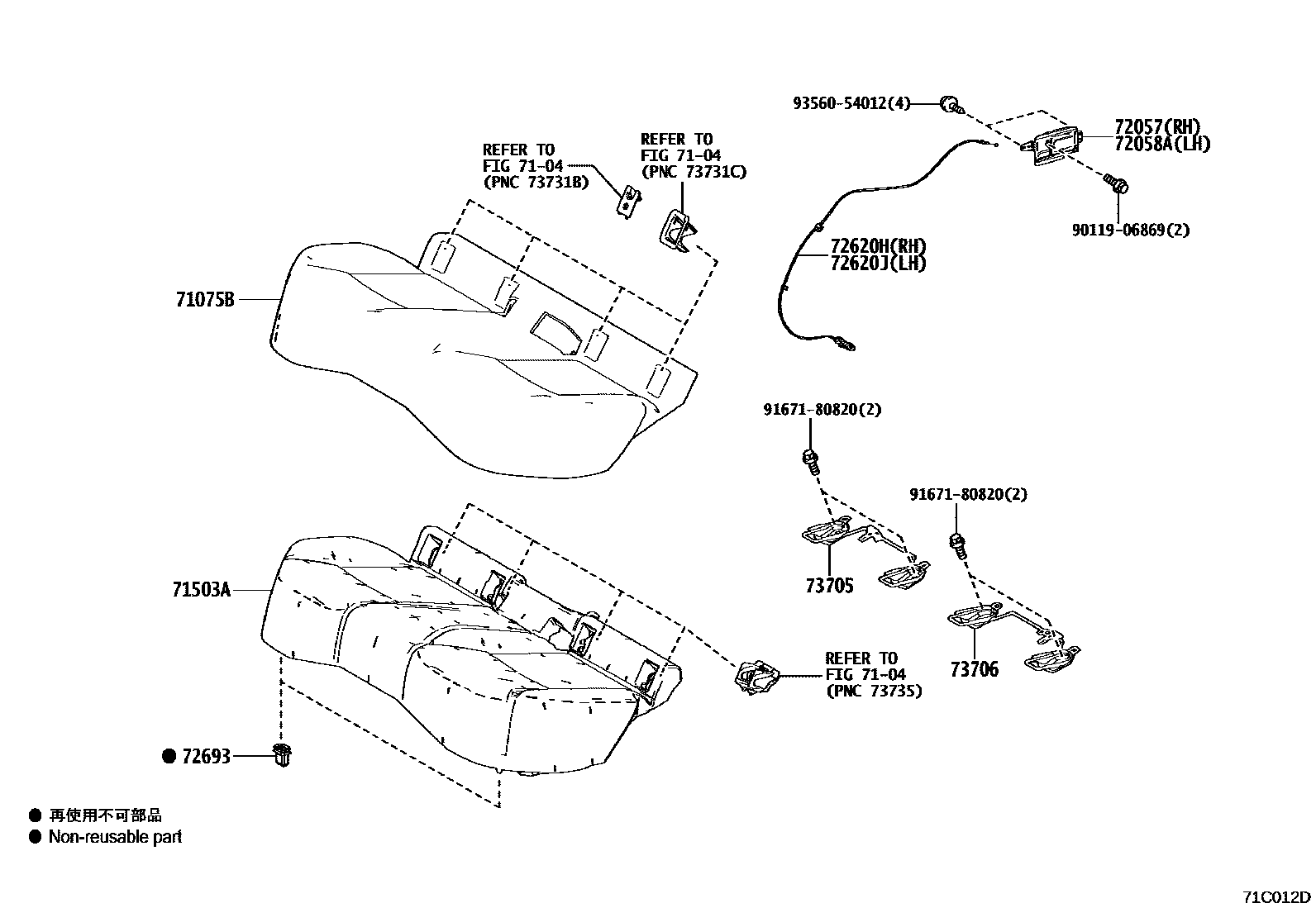

Toyota COROLLA 后排座椅和座椅滑轨 EPC diagram — 71C012D
后排座椅和座椅滑轨 — 71C012D (201909 – 999999)

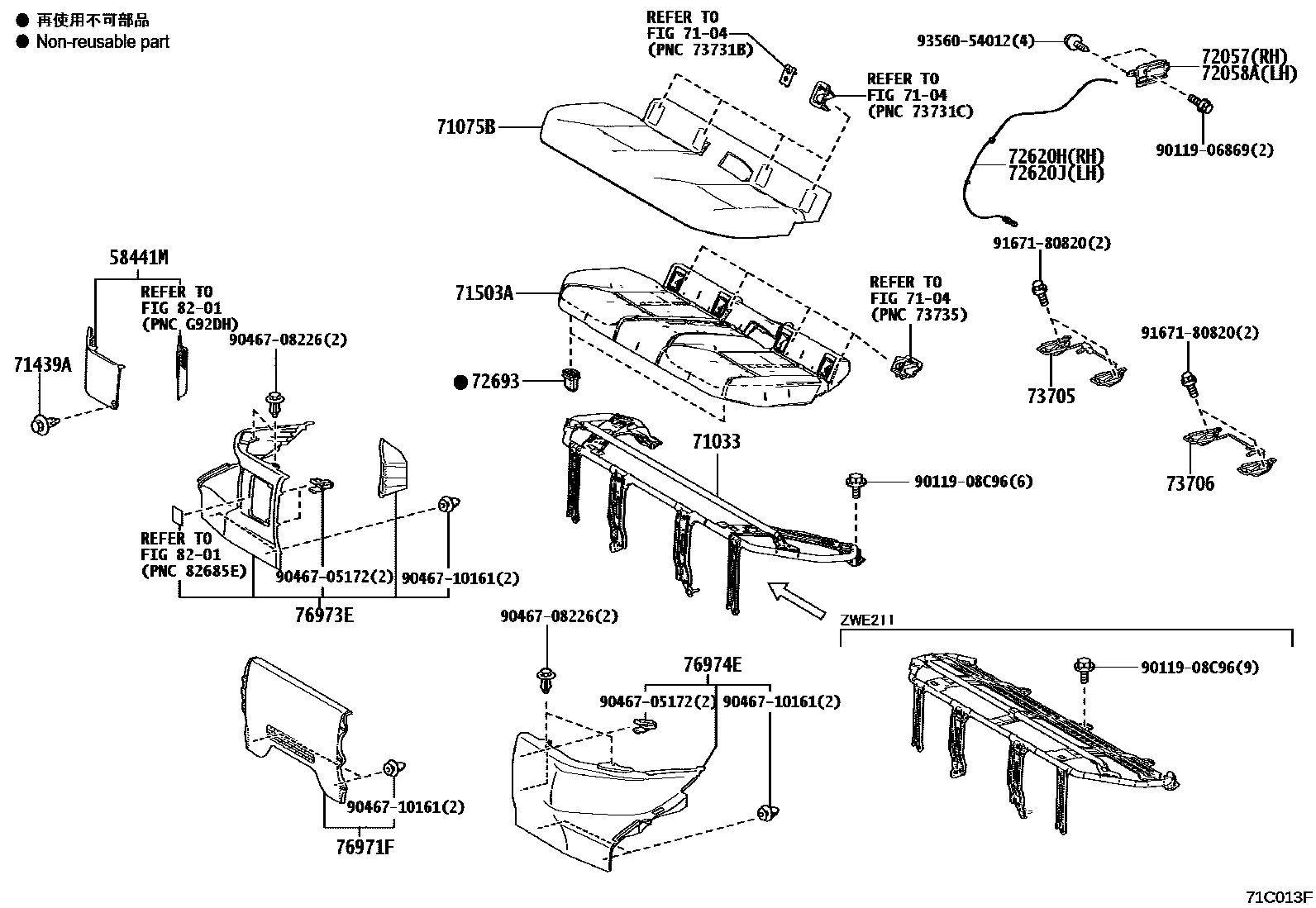

Toyota COROLLA 后排座椅和座椅滑轨 EPC diagram — 71C013F
后排座椅和座椅滑轨 — 71C013F (201909 – 999999)

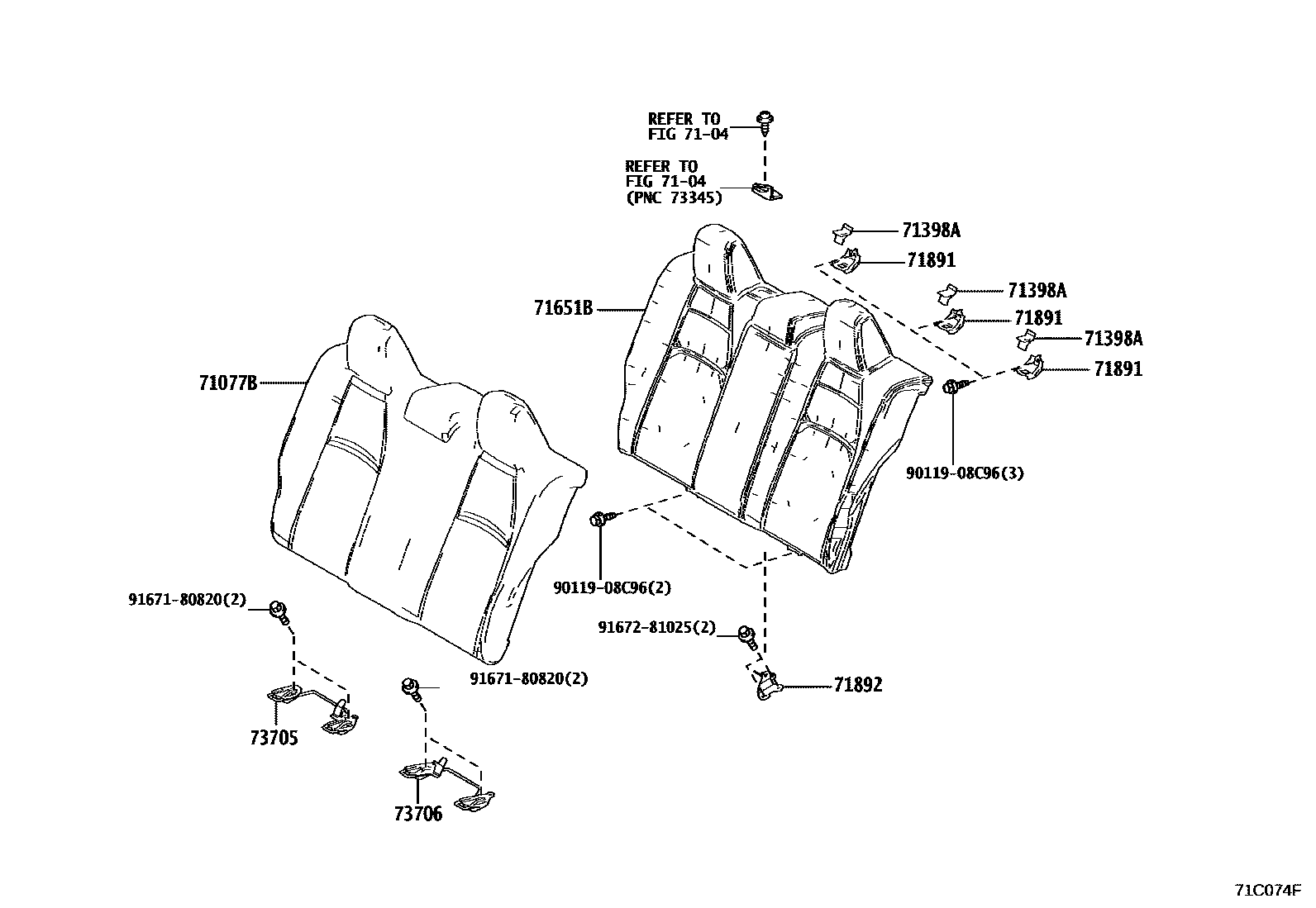

Toyota COROLLA 后排座椅和座椅滑轨 EPC diagram — 71C074F
后排座椅和座椅滑轨 — 71C074F (201908 – 999999)

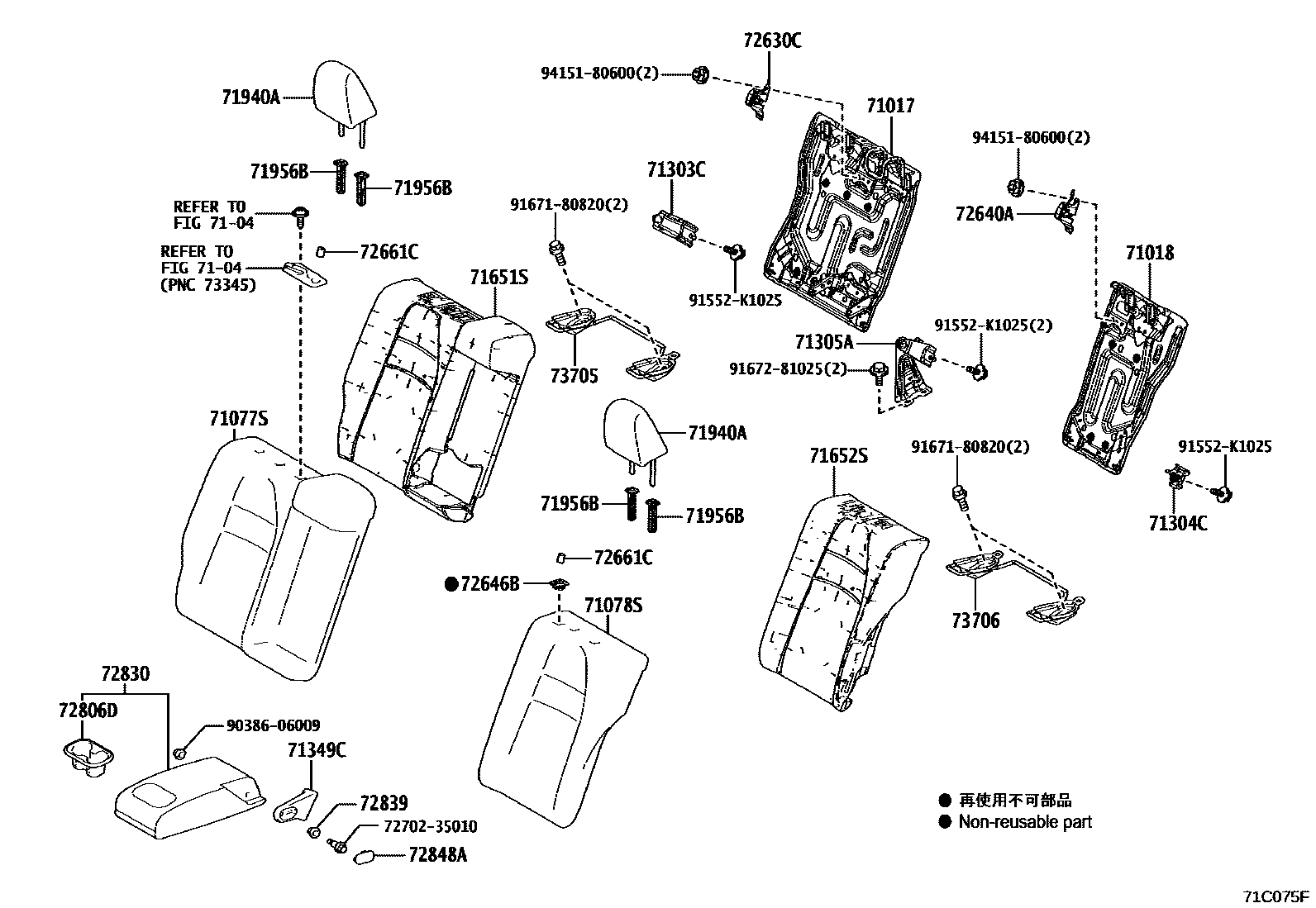

Toyota COROLLA 后排座椅和座椅滑轨 EPC diagram — 71C075F
后排座椅和座椅滑轨 — 71C075F (201908 – 999999)

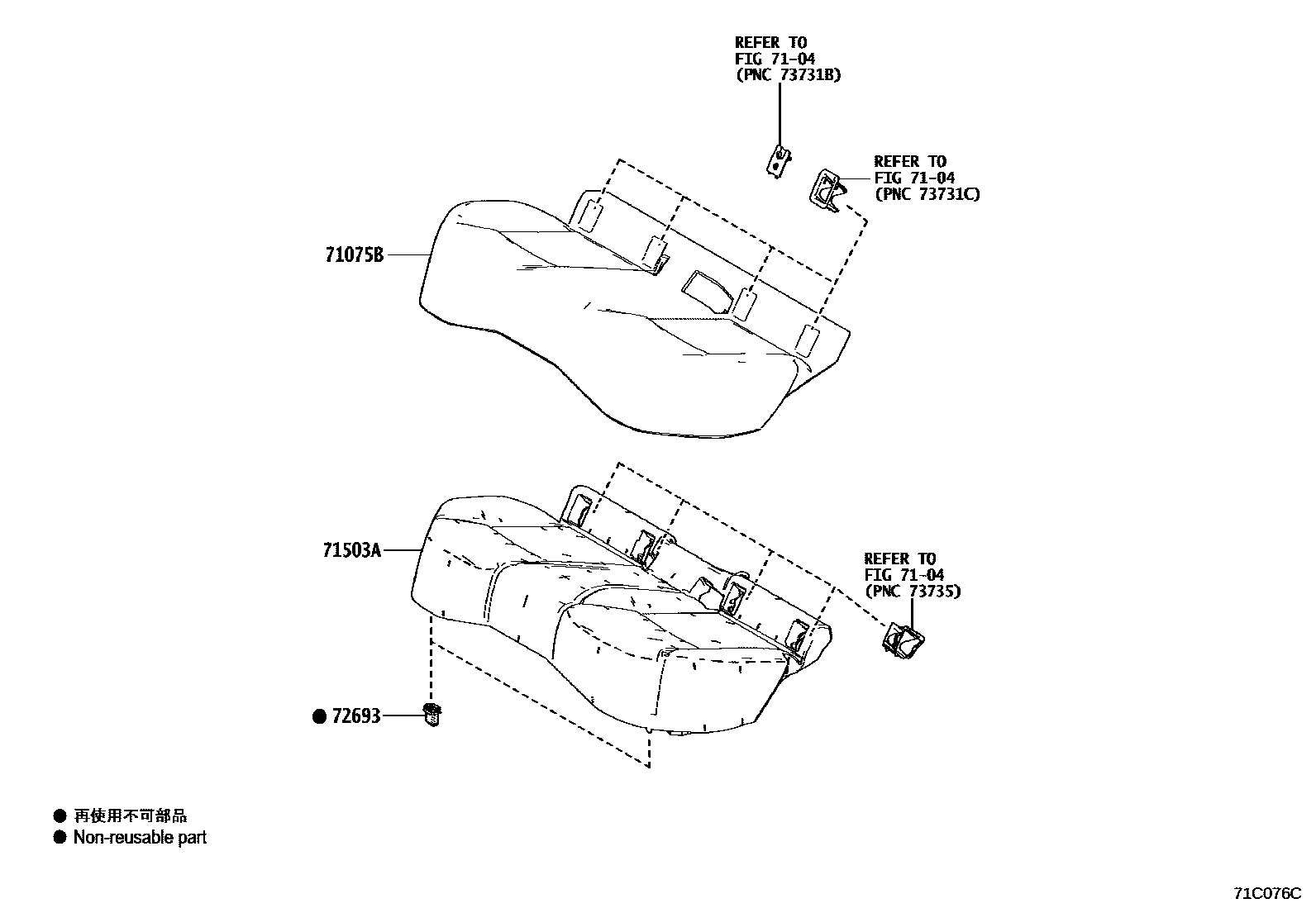

Toyota COROLLA 后排座椅和座椅滑轨 EPC diagram — 71C076C
后排座椅和座椅滑轨 — 71C076C (201908 – 999999)

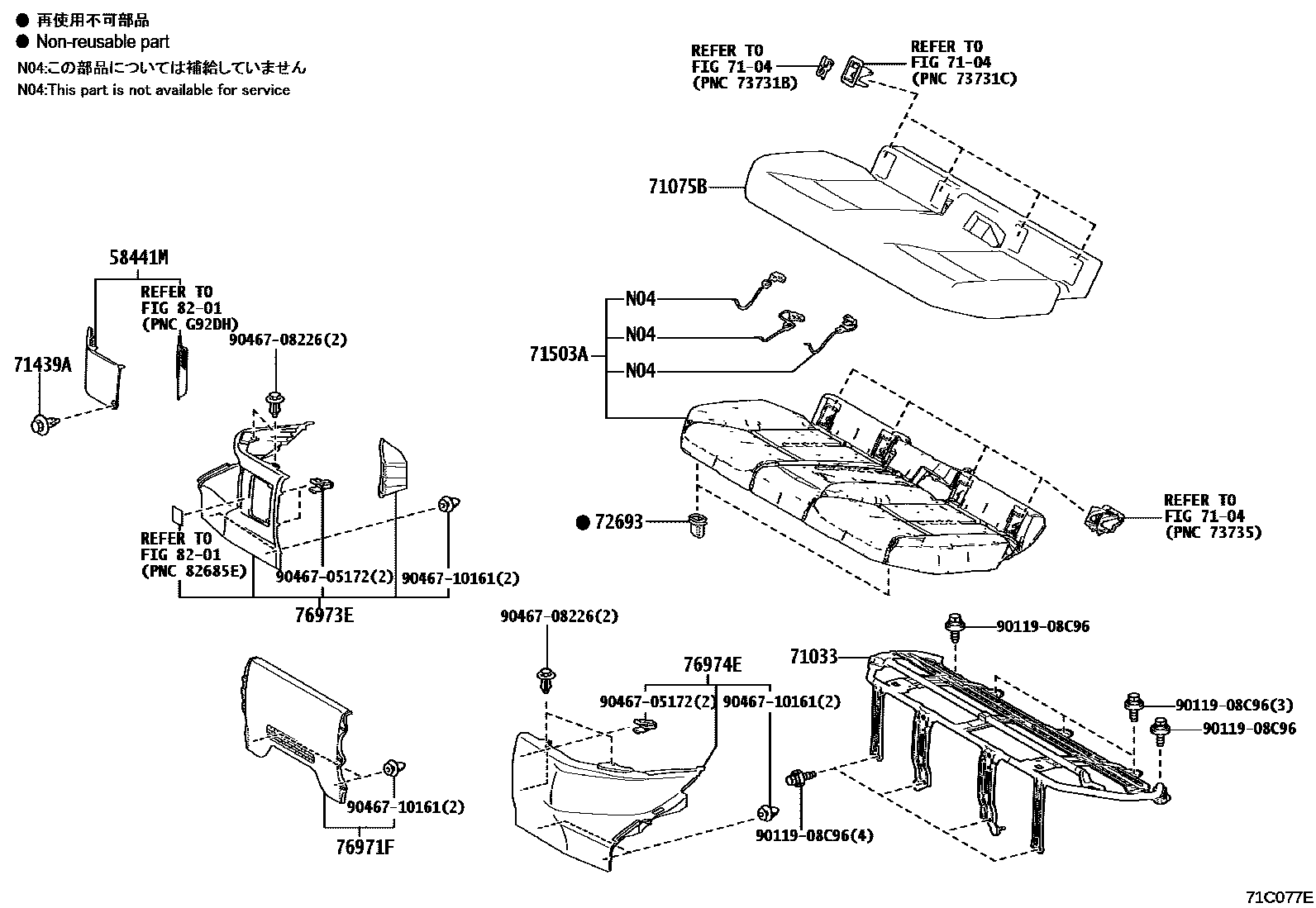

Toyota COROLLA 后排座椅和座椅滑轨 EPC diagram — 71C077E
后排座椅和座椅滑轨 — 71C077E (201908 – 999999)

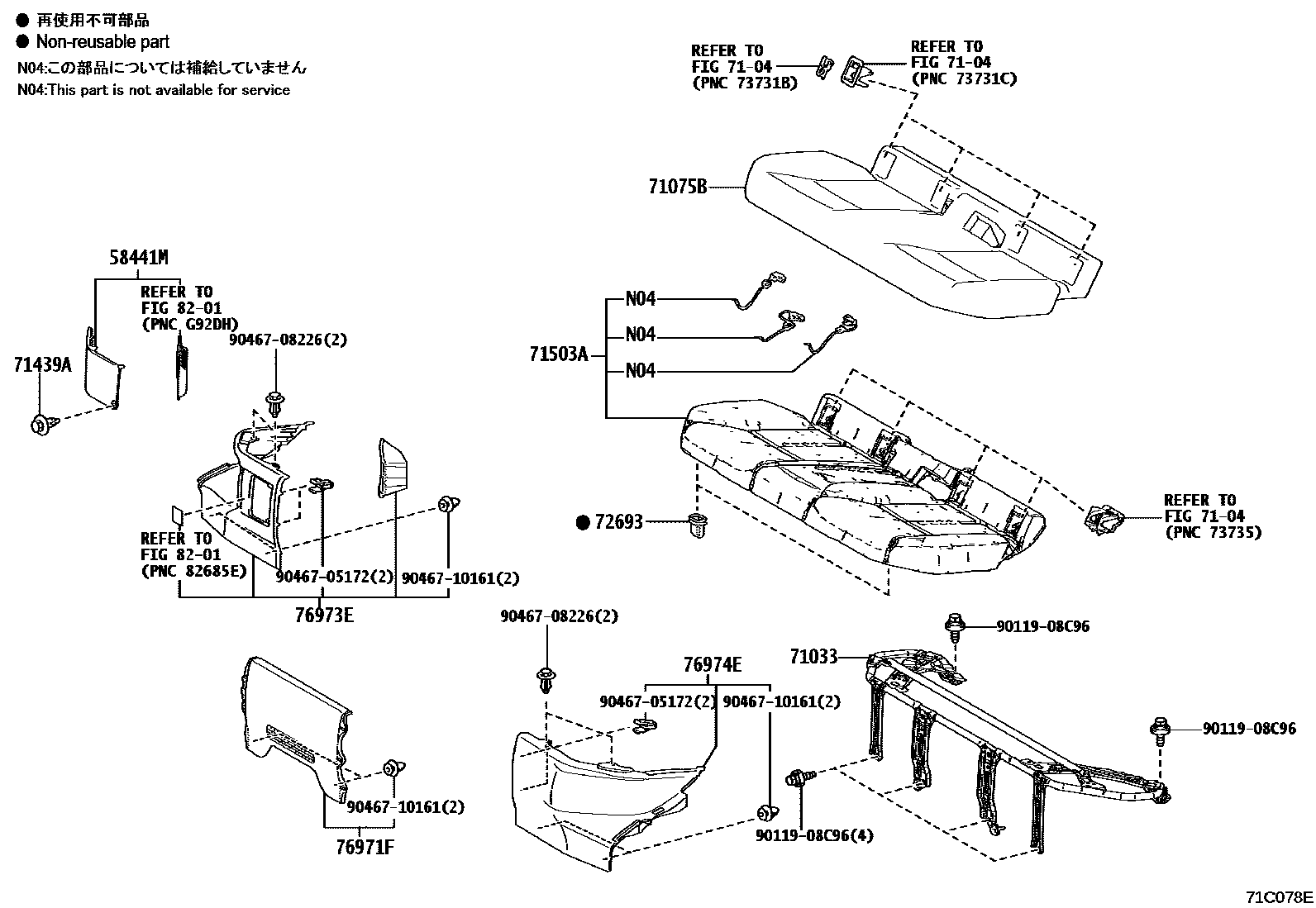

Toyota COROLLA 后排座椅和座椅滑轨 EPC diagram — 71C078E
后排座椅和座椅滑轨 — 71C078E (201908 – 999999)
Toyota COROLLA 后排座椅和座椅滑轨 EPC diagram — 71F268D
后排座椅和座椅滑轨 — 71F268D (202210 – 999999)

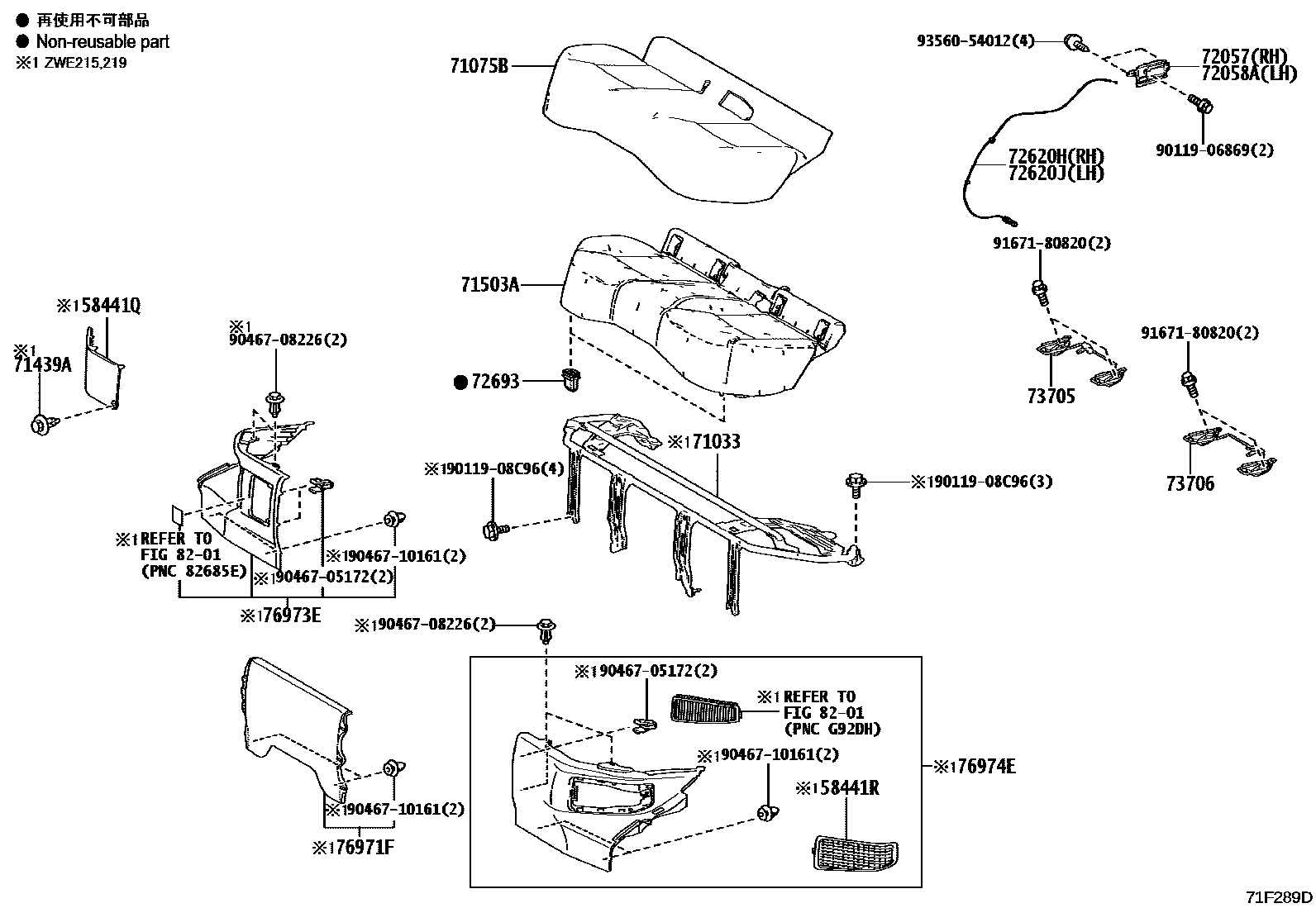

Toyota COROLLA 后排座椅和座椅滑轨 EPC diagram — 71F289D
后排座椅和座椅滑轨 — 71F289D (202210 – 999999)

PNC and OE references

PNCPart nameOE numbers
71017Right rear seat back frame sub-assembly71017-12B70 · 71017-12C20
71018Rear left seat back frame sub-assembly71018-12510 · 71018-12540
71033Rear seat cushion and leg sub-assembly71033-12040 · 71033-12050 · 71033-16010 · 71033-47020 · 71033-47060
71303CRear right seat backrest hinge sub-assembly71303-12200 · 71303-13040
71304CRear left seat back hinge sub-assembly71304-12070 · 71304-13040 · 71304-13041
71305ARear center seat backrest hinge sub-assembly71305-12250 · 71305-47040
71398ARear seat back retainer71398-33010
71503AToyota part71503-12310 · 71503-12370 · 71503-12440 · 71503-12560 · 71503-12570
71651BRear seat back cushions (for bench seats)71507-12380
71651SRear right seat back cushion (for split seats)71651-12B60 · 71651-13390 · 71651-13391
71652SRear left seat back cushion (for split seats)71652-12870 · 71652-13230
71701CRear right seat back panel sub-assembly71701-12010
71702CRear left seat back panel sub-assembly71702-12010
71891Rear seat No. 1 backrest fixing bracket71891-12030
71892Rear No. 2 seat backrest fixing bracket71891-12040
72061AToyota part72061-12020
72062Toyota part72062-12020
72620BRear No. 1 seat lock cable assembly72620-13020
72620HToyota part72620-13010
72620JToyota part72620-13010
72630CRear right seat back lock assembly72630-12380 · 72630-13160
72640ARear left seat back lock assembly72640-12350 · 72640-13150
72693Rear seat cushion hook72693-12080
72839Rear seat armrest hinge gasket72839-12010
73705Child restraint seat anchor right side bracket sub-assembly73705-12170 · 73705-12190 · 73705-12210
73706Child restraint seat anchor left bracket sub-assembly73705-12180 · 73705-12200 · 73705-12220
