Toyota COROLLA 侧梁 — Figure 6101

Toyota COROLLA EPC diagram 6101, 侧梁, with 6 images and 88 PNC and OE references.

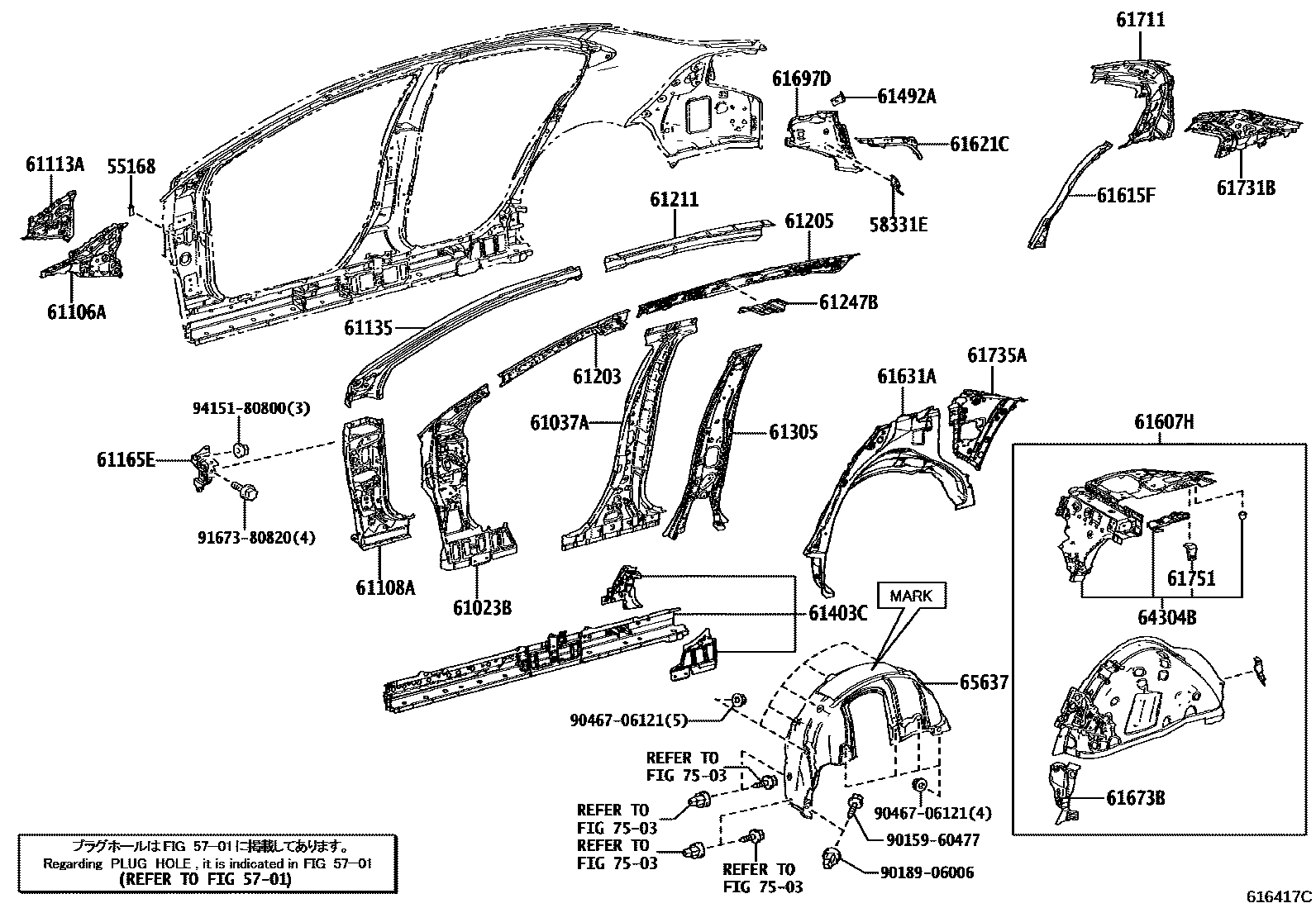

Toyota COROLLA 侧梁 EPC diagram — 616417C
侧梁 — 616417C (201908 – 999999)

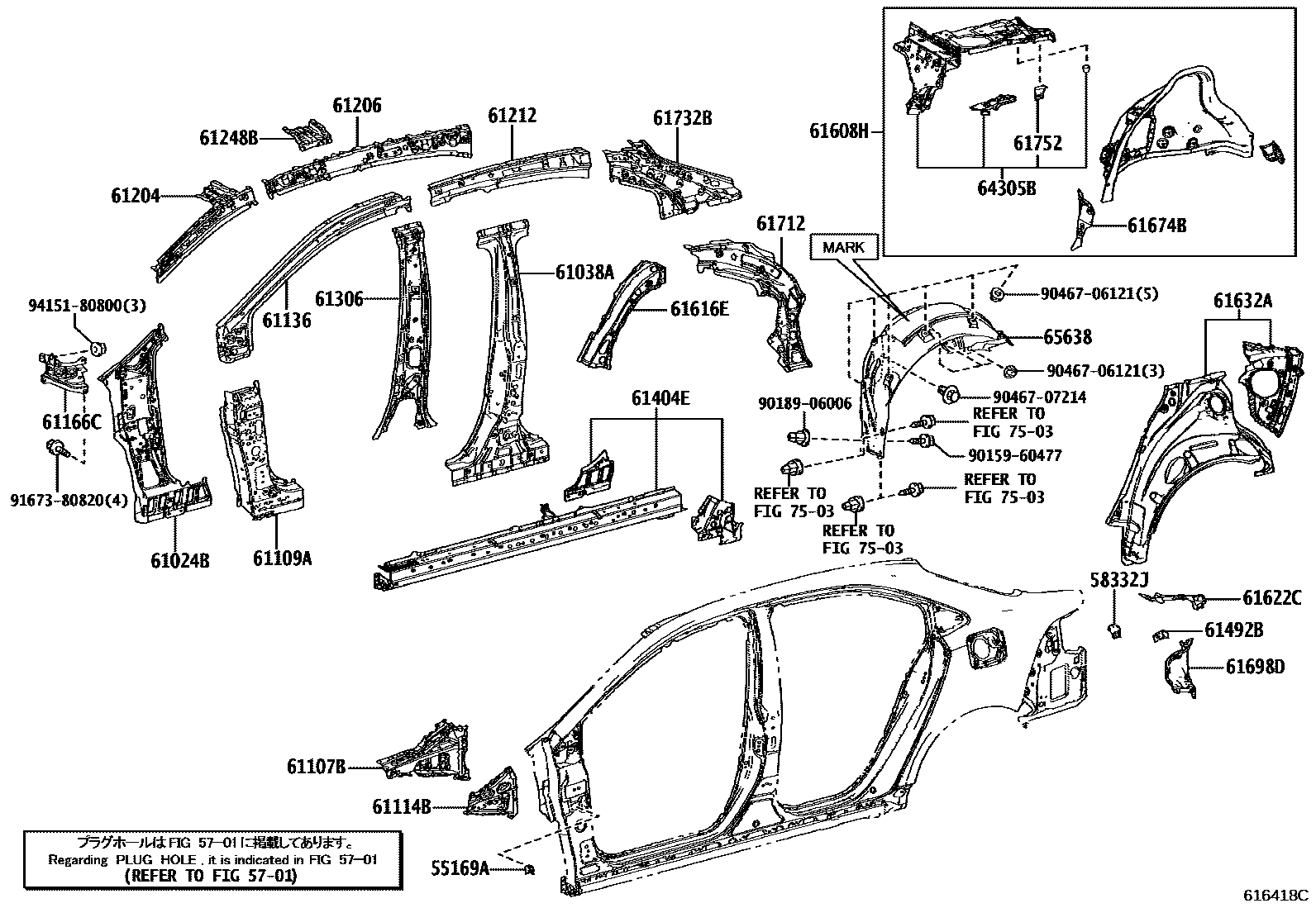

Toyota COROLLA 侧梁 EPC diagram — 616418C
侧梁 — 616418C (201908 – 999999)

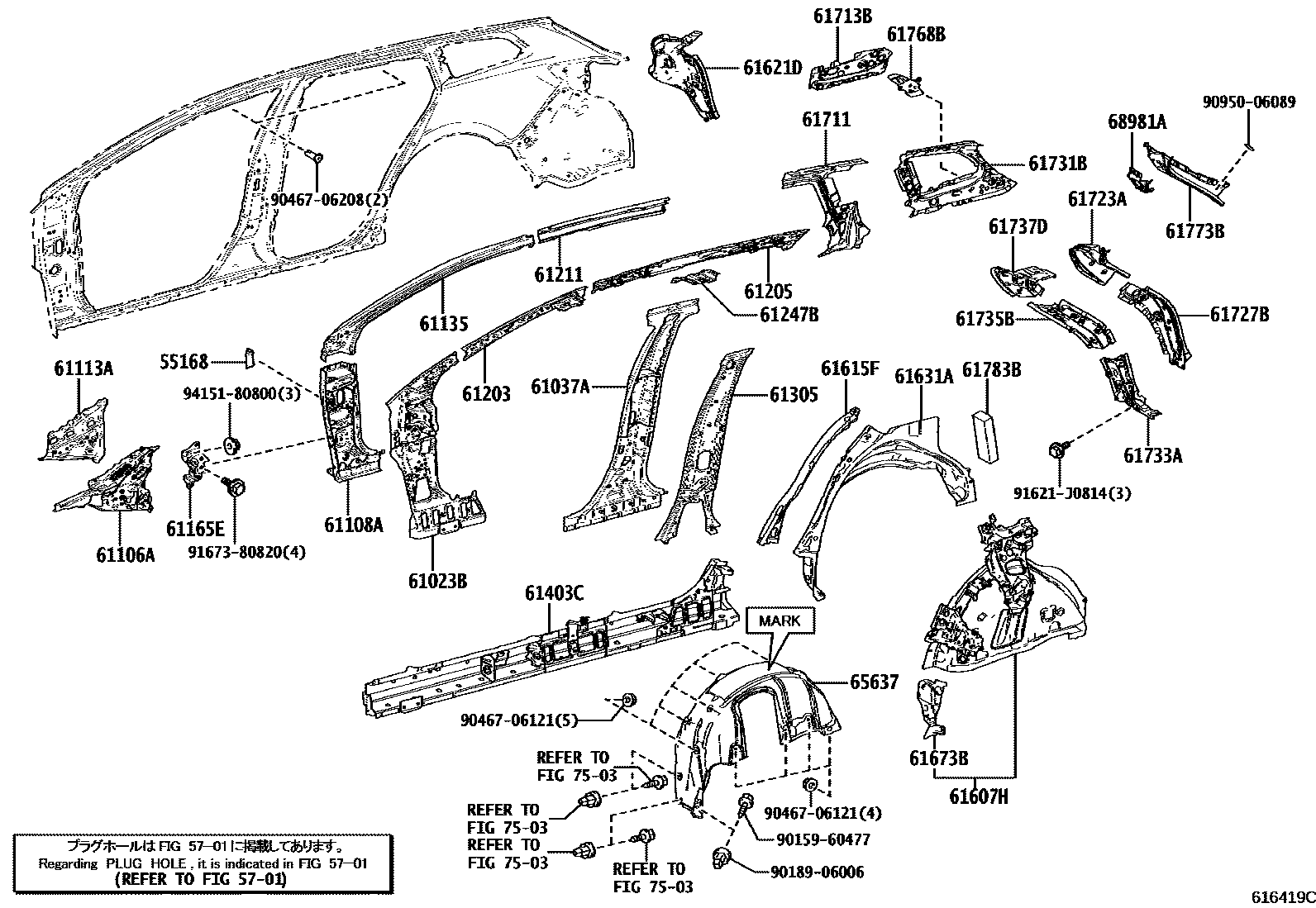

Toyota COROLLA 侧梁 EPC diagram — 616419C
侧梁 — 616419C (201909 – 999999)

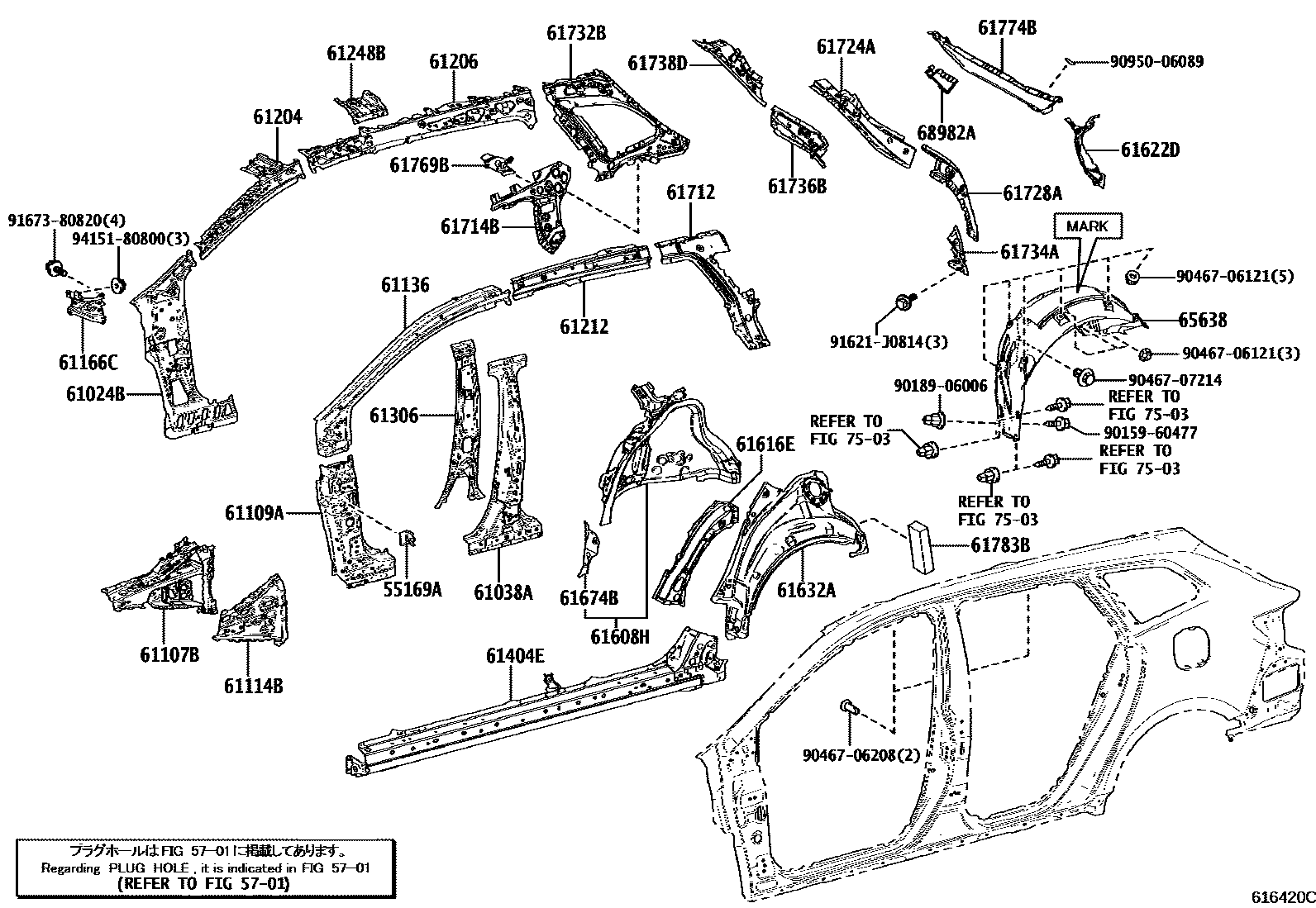

Toyota COROLLA 侧梁 EPC diagram — 616420C
侧梁 — 616420C (201909 – 999999)
Toyota COROLLA 侧梁 EPC diagram — 616430
侧梁 — 616430 (201908 – 999999)

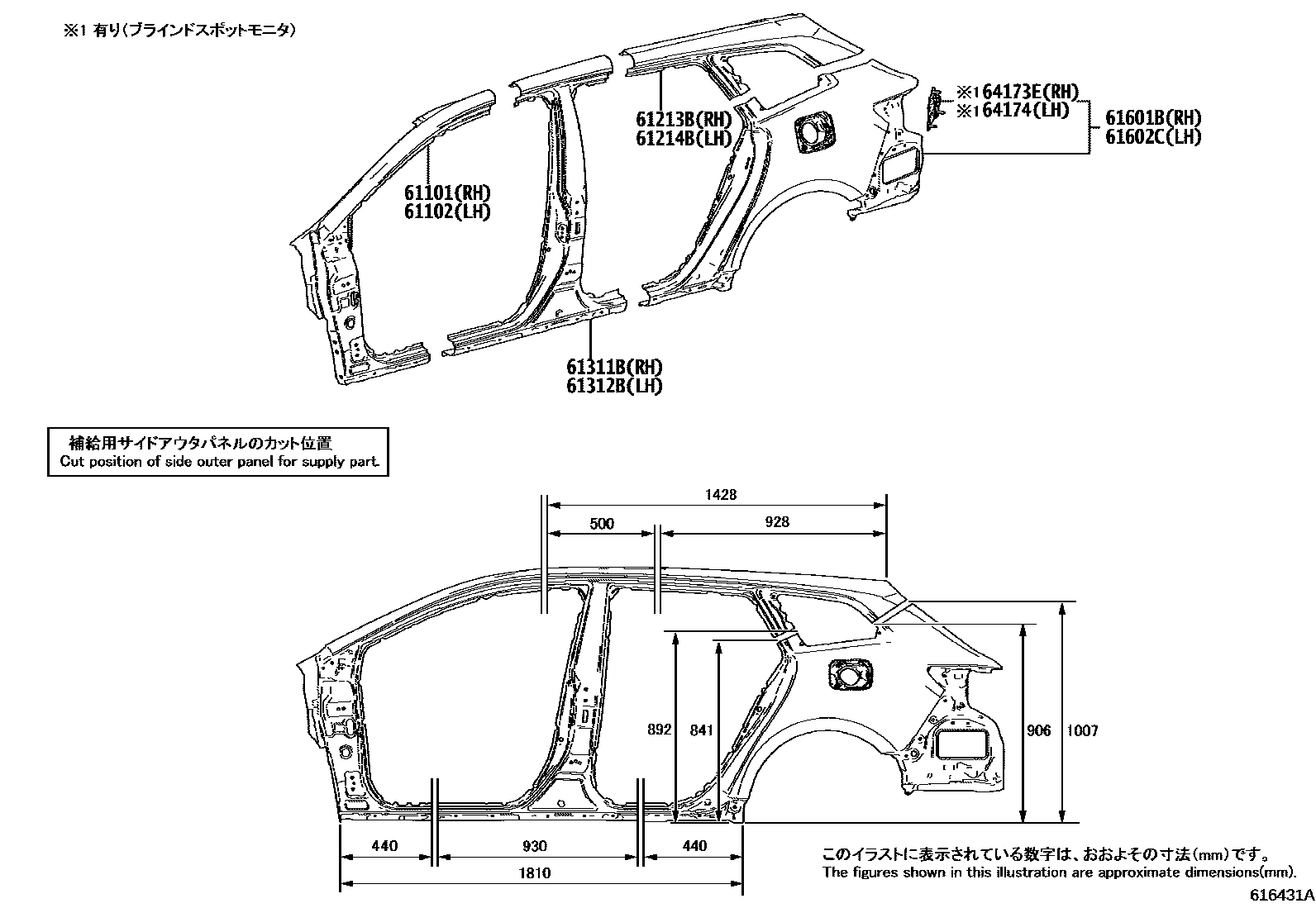

Toyota COROLLA 侧梁 EPC diagram — 616431A
侧梁 — 616431A (201909 – 999999)

PNC and OE references

PNCPart nameOE numbers
55168Right front fender mounting bracket53879-68020
55169ALeft front fender mounting bracket53879-68020
58331ENo. 1 suitcase decorative panel bracket58331-12100
58332JNo. 2 suitcase decorative panel bracket58332-12100
61023BRight body inner front pillar sub-assembly61023-12460
61024BLeft body inner front pillar sub-assembly61024-12450
61037ARight body center pillar reinforcement sub-assembly61037-12370
61038ALeft body center pillar reinforcement sub-assembly61038-12370
61101Right front wall side panel sub-assembly61101-12230 · 61101-12240
61102Left front wall side panel sub-assembly61102-12200 · 61102-12210
61106ARight body front pillar reinforcement sub-assembly61106-12180
61107BLeft side body front pillar reinforcement sub-assembly61107-12180
61108ARight body front pillar lower reinforcement sub-assembly61108-12340
61109ALeft side body front pillar lower reinforcement sub-assembly61109-12330
61113ANo. 2 right outer panel61113-12030
61114BNo. 2 left outer panel61114-12020
61135Reinforcement member on the right front body pillar61135-12360
61136Reinforcement member on left front body pillar61136-12350
61165EToyota part61165-12110 · 61165-12120
61166CToyota part61166-12120 · 61166-12130
61203Roof right inner longitudinal beam sub-assembly61203-12340
61204Roof left inner longitudinal beam sub-assembly61204-12320
61205Right rear roof inner longitudinal beam sub-assembly61205-12050 · 61205-12060
61206Left rear roof inner longitudinal beam sub-assembly61206-12050 · 61206-12060
61211Roof right outer longitudinal beam61211-12560 · 61211-12570
61212Roof left outer longitudinal beam61212-12560 · 61212-12570
61213BNo. 2 longitudinal beam on the outer right side of the roof61213-12040 · 61213-12080
61214BNo. 2 longitudinal beam on the left side of the roof61214-12040 · 61214-12080
61247BRoof right inner longitudinal beam reinforcement61247-12110
61248BRoof left inner longitudinal beam reinforcement61248-12040
61305Right body center pillar lower reinforcement sub-assembly61305-12210
61306Left body center pillar lower reinforcement sub-assembly61306-12210
61311BRight body outer center pillar61311-12540 · 61311-12550
61312BLeft body outer center pillar61312-12580 · 61312-12590
61403CRight door outer sill reinforcement sub-assembly61403-12906 · 61403-12908
61404ELeft door outer sill reinforcement sub-assembly61404-12906 · 61404-12908
61492ANo. 2 right side panel reinforcement bracket64321-12270
61492BNo. 2 left side panel reinforcement bracket64321-12270
61601BRight side enclosure sub-assembly61601-12C50 · 61601-12C60 · 61601-12C70 · 61601-12C80
61602CLeft side enclosure sub-assembly61602-12C50 · 61602-12C60 · 61602-12C70 · 61602-12C80
61607HRight side wheel cover lining plate sub-assembly61607-12956 · 61607-12958 · 61607-12C90 · 61607-12D30
61608HLeft side wheel cover lining plate sub-assembly61608-12951 · 61608-12953 · 61608-12C80 · 61608-12D20
61615FRight side enclosure outer panel reinforcement61615-12050
61616ELeft side enclosure outer panel reinforcement61616-12080
61621CLuggage right opening slot61621-12590
61621DBack door right opening slot61621-12600
61622CLuggage trunk left opening slot61622-12590
61622DRear door left opening slot61622-12600
61631ARight wheel cover outer panel61631-12550 · 61631-12551 · 61631-12552 · 61631-12560 · 61631-12561 · 61631-12562
61632ALeft side wheel cover outer panel61606-12230 · 61606-12231 · 61606-12232 · 61606-12250 · 61606-12251 · 61606-12252
61673BRight wheel housing lining panel reinforcement61673-12060
61674BLeft side wheel housing lining plate reinforcement61674-12090
61697DRight side enclosure end cover61697-12140
61698DLeft side enclosure end cover61698-12140
61711Roof right side outer panel61711-12400 · 61711-12410
61712Roof left outer panel61712-12430 · 61712-12440
61713BRoof right outer reinforcement61713-12160
61714BRoof left outer reinforcement61714-12150
61723ANo. 1 right corner window opening fixing piece61723-12130
61724ANo. 1 left corner window opening fixing piece61724-12130
61727BToyota part61727-12030
61728AToyota part61728-12050
61731BRoof right inner panel61731-12860 · 61731-12861 · 61731-12862 · 61731-12922
61732BRoof left inner panel61732-12820 · 61732-12921
61733ARight front roof inner panel61733-12190
61734ALeft front roof inner panel61734-12190
61735ARight rear roof inner panel61735-12450
61735BRight side enclosure inner panel extension61735-12470
61736BLeft side enclosure inner panel extension61736-12480
61737DRoof right inner reinforcement61737-12190
61738DRoof left inner reinforcement61738-12200
61751Glove box right bracket64321-12260
61752Glove box left bracket64321-12260
61768BRear right seat belt anchor to roof inner reinforcement61768-12200
61769BRear left seat belt anchor to roof inner reinforcement61769-12150
61773BBack door upper right opening frame61773-12030
61774BBack door upper left opening frame61774-12030
61783BNo. 1 rear fender outer panel pad61783-48010
64173EToyota part64173-12090
64174Toyota part64173-12090
64304BGlove box bracket right reinforcement sub-assembly64304-12180
64305BGlove box bracket left reinforcement sub-assembly64305-12190
65565Right side panel rear end lining65565-50010
65566Left side panel rear end lining65565-50010
65637Right rear wheel house lining65637-12090 · 65637-12120 · 65637-12130
65638Left rear wheel house lining65638-12100 · 65638-12130 · 65638-12140
68981ABack door right side support rod fixing68981-12090
68982ABack door left support rod fixing68982-12080
