Toyota COROLLA HV或FCV传动桥总成 — Figure 3901

Toyota COROLLA EPC diagram 3901, HV或FCV传动桥总成, with 4 images and 45 PNC and OE references.

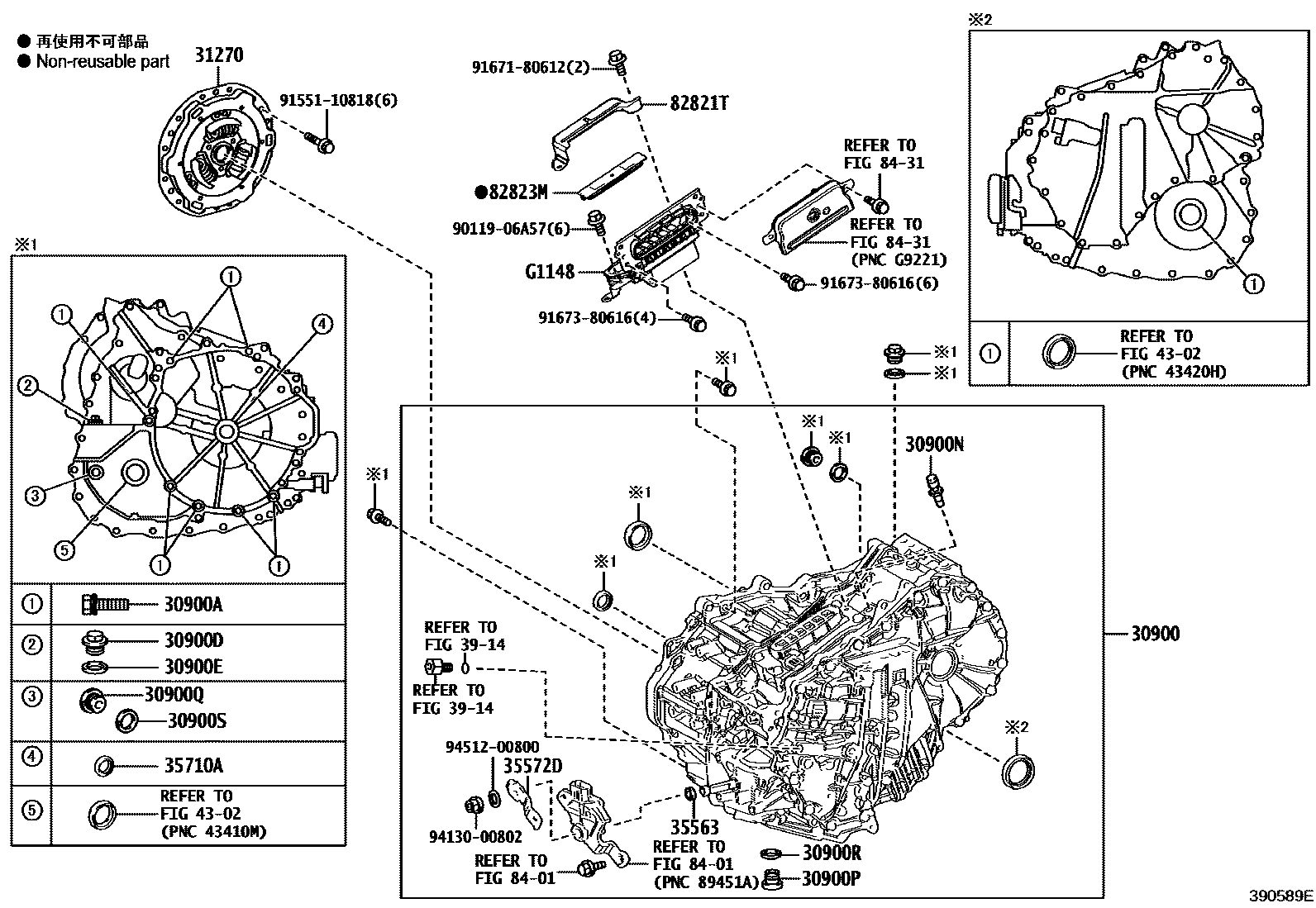

Toyota COROLLA HV或FCV传动桥总成 EPC diagram — 390589E
HV或FCV传动桥总成 — 390589E (201908 – 999999)

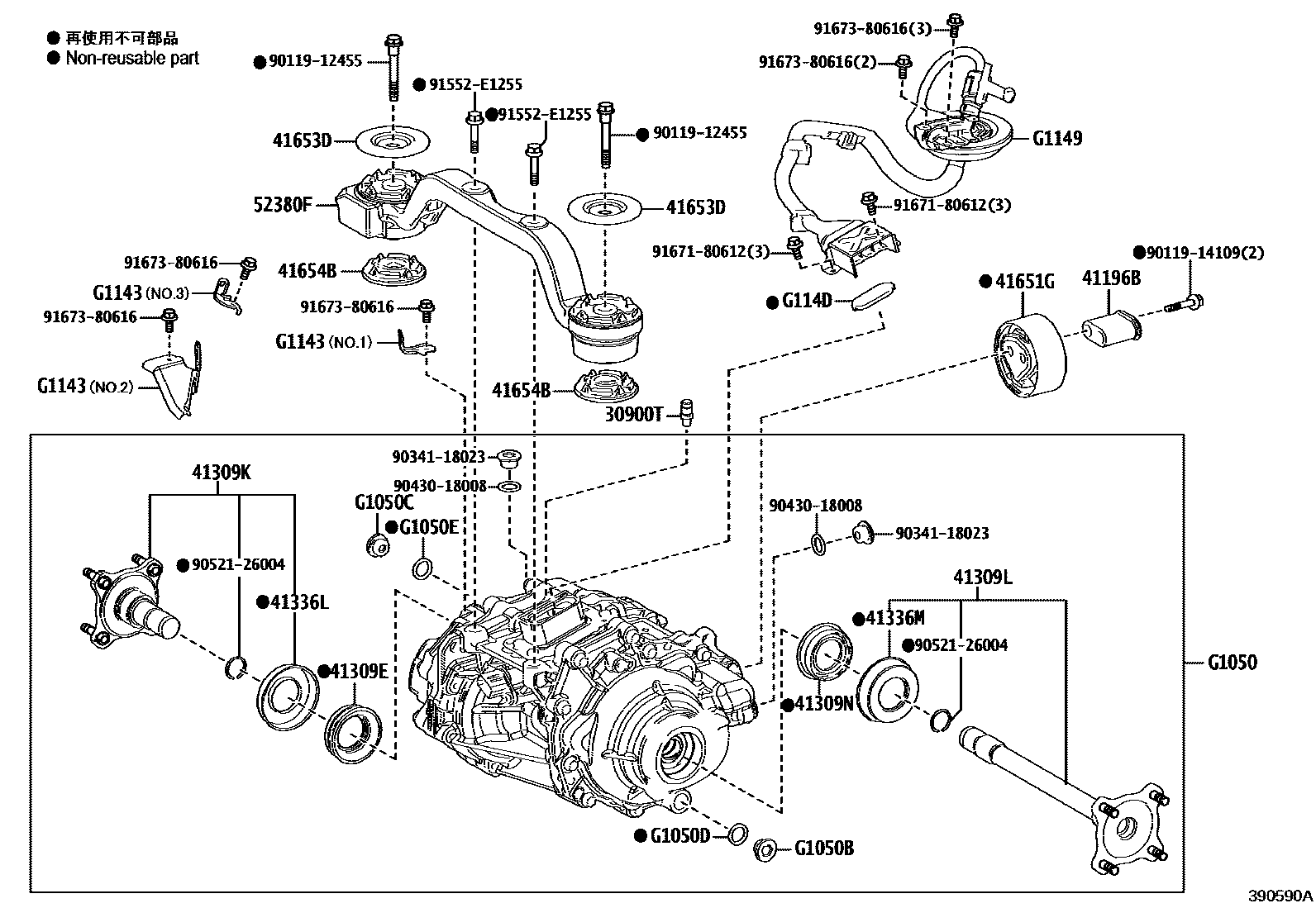

Toyota COROLLA HV或FCV传动桥总成 EPC diagram — 390590A
HV或FCV传动桥总成 — 390590A (201908 – 999999)

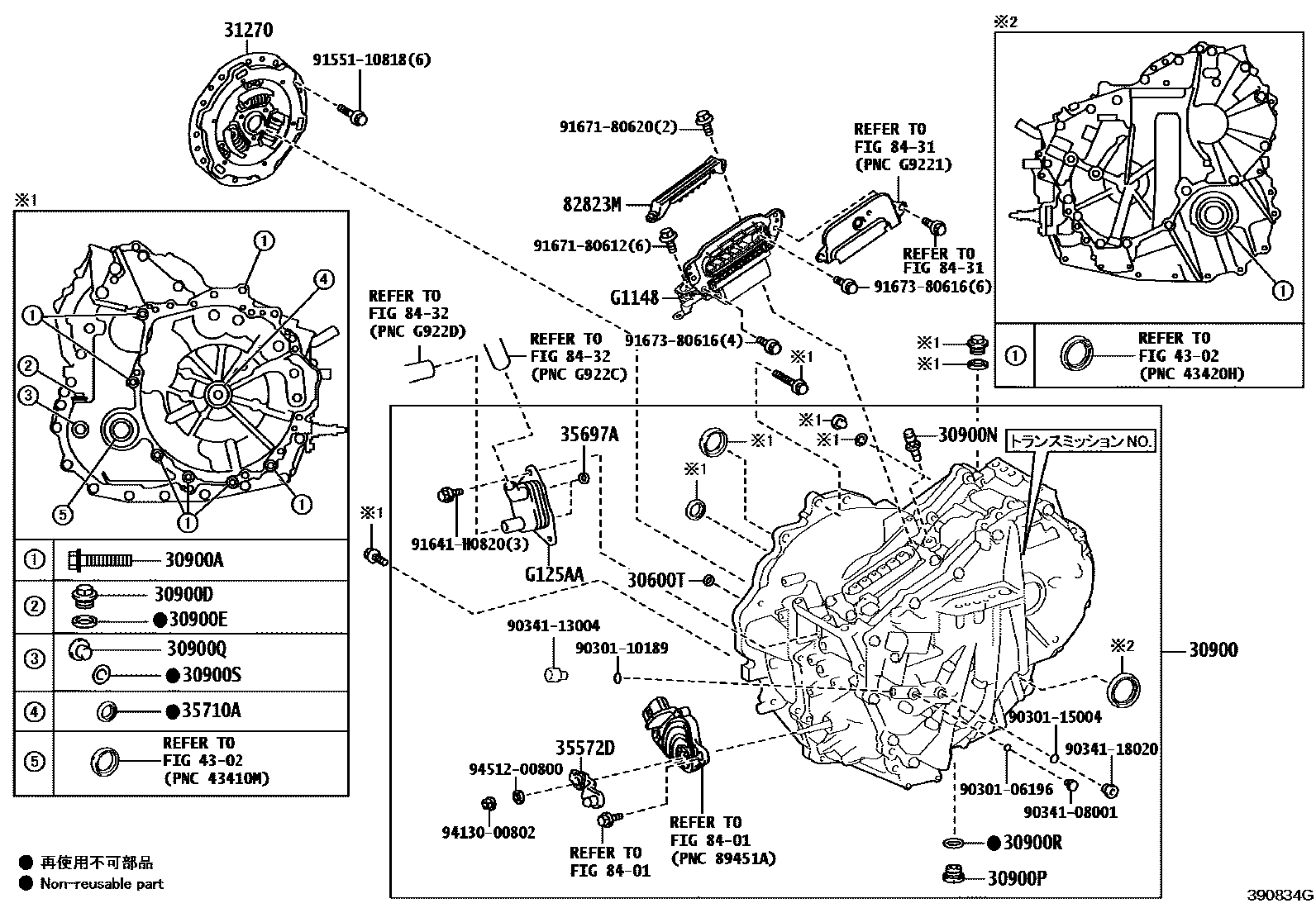

Toyota COROLLA HV或FCV传动桥总成 EPC diagram — 390834G
HV或FCV传动桥总成 — 390834G (202210 – 999999)

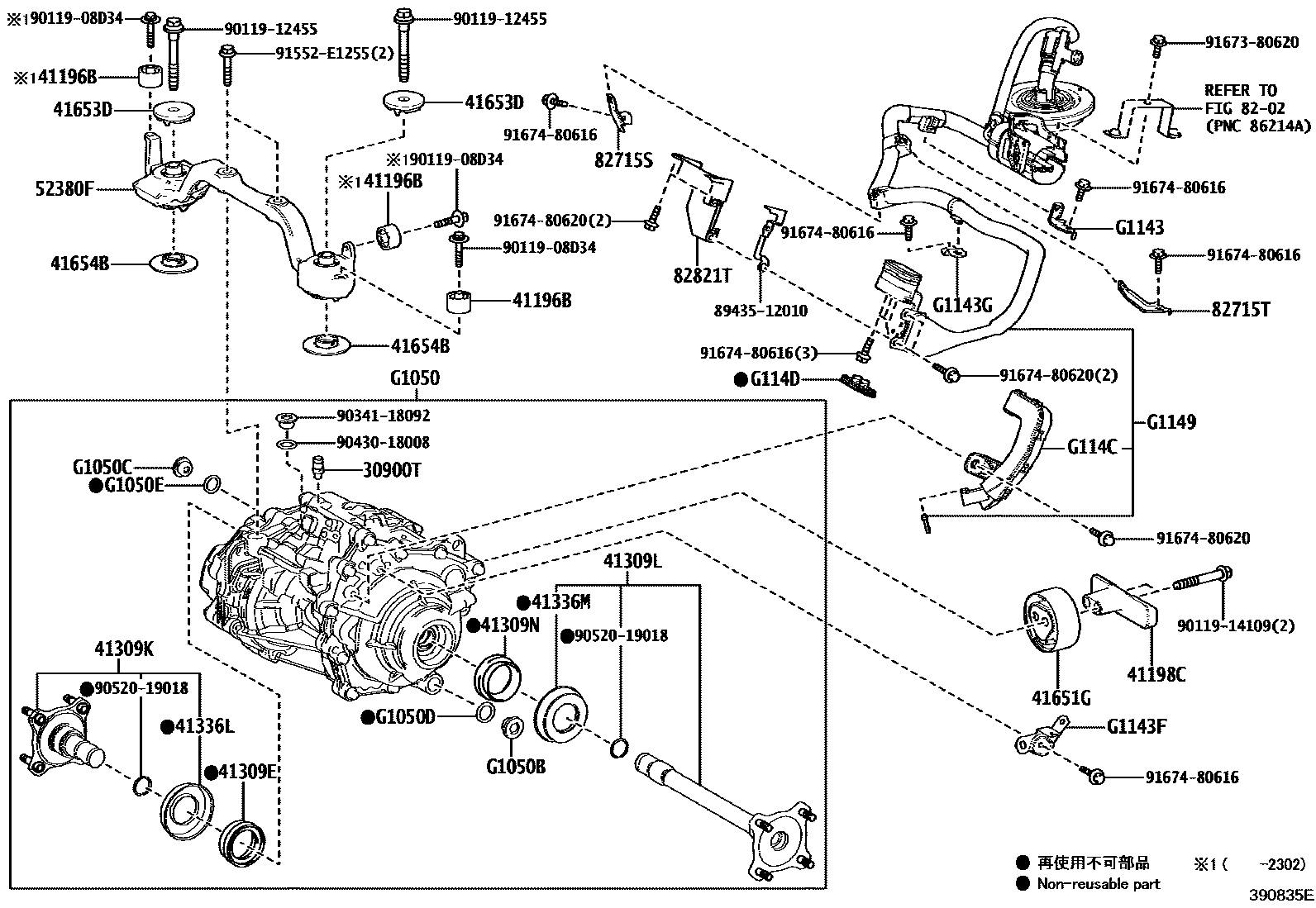

Toyota COROLLA HV或FCV传动桥总成 EPC diagram — 390835E
HV或FCV传动桥总成 — 390835E (202210 – 999999)

PNC and OE references

PNCPart nameOE numbers
30600TToyota part35697-52030
30900Hybrid vehicle transmission axle assembly30900-12020 · 30900-12040 · 30900-12080
30900ABolts (used to secure the transaxle and engine of hybrid vehicles)91612-61045
30900DHeaded straight thread plug (for transaxle housing and transaxle housing)90341-18060
30900EGasket (for transaxle housing and transaxle housing)90430-18008
30900NBreather plug (for transaxle)90930-03201
30900PToyota part90341-18016
30900QToyota part90341-18016 · 90341-18090
30900RToyota part90430-18008
30900SToyota part90430-18008
30900TToyota part90930-03031 · 90930-03247
31270Transmission input damper assembly31270-28020 · 31270-47070
35563Shift control actuator seal90311-12016
35572Dtransmission control lever35572-10040 · 35572-28140
35697AToyota part35697-28030
35710AT-type oil seal (for input shaft)90311-25025 · 90311-25035
41196BToyota part41196-16010 · 41196-47010
41198CToyota part41198-16010
41309EToyota part90311-38097 · 90311-38103
41309KDifferential side gear shaft sub-assembly41309-28080 · 41309-47020 · 41309-47021
41309LDifferential side gear shaft sub-assembly41309-28071 · 41309-47010 · 41309-47011 · 41309-47012
41309NToyota part90311-37008 · 90311-42056
41336Ldust cover41336-47020
41336Mdust cover41336-28070 · 41336-47010
41651GDifferential fixed cushion41651-16020 · 41651-48060
41653DDifferential fixed part upper stop41653-16010 · 41653-47010
41654BDifferential fixed part lower block41654-16010 · 41654-47010
52380FFront differential bracket assembly52380-16020 · 52380-47010
82715SToyota partG1143-47110
82715TToyota partG1143-47120
82821TConnector cover82821-47240 · 82821-47510
82823MTerminal cover82823-28110 · 82823-47040
G1050Rear traction motor assembly with transmission axleG1050-28040 · G1050-28041 · G1050-47010 · G1050-47011 · G1050-47012 · G1050-47013
G1050BToyota part90341-18023 · 90341-18092
G1050CToyota part90341-18023 · 90341-18092
G1050DToyota part90430-18008
G1050EToyota part90430-18008
G1143Motor cable bracketG1143-47050 · G1143-47060 · G1143-47070
G1143FToyota partG1143-47090
G1143GToyota partG1143-47100
G1148Motor cableG1148-28040 · G1148-28041 · G1148-47070
G1149Toyota partG1149-12010 · G1149-12020 · G1149-47020
G114CMotor cable protection deviceG114C-47020
G114DMotor cable terminal coverG114D-30010 · G114D-47021
G125AAToyota partG125A-28010
