Toyota COROLLA 变矩器、前油泵(CVT) — Figure 3402

Toyota COROLLA EPC diagram 3402, 变矩器、前油泵(CVT), with 3 images and 16 PNC and OE references.

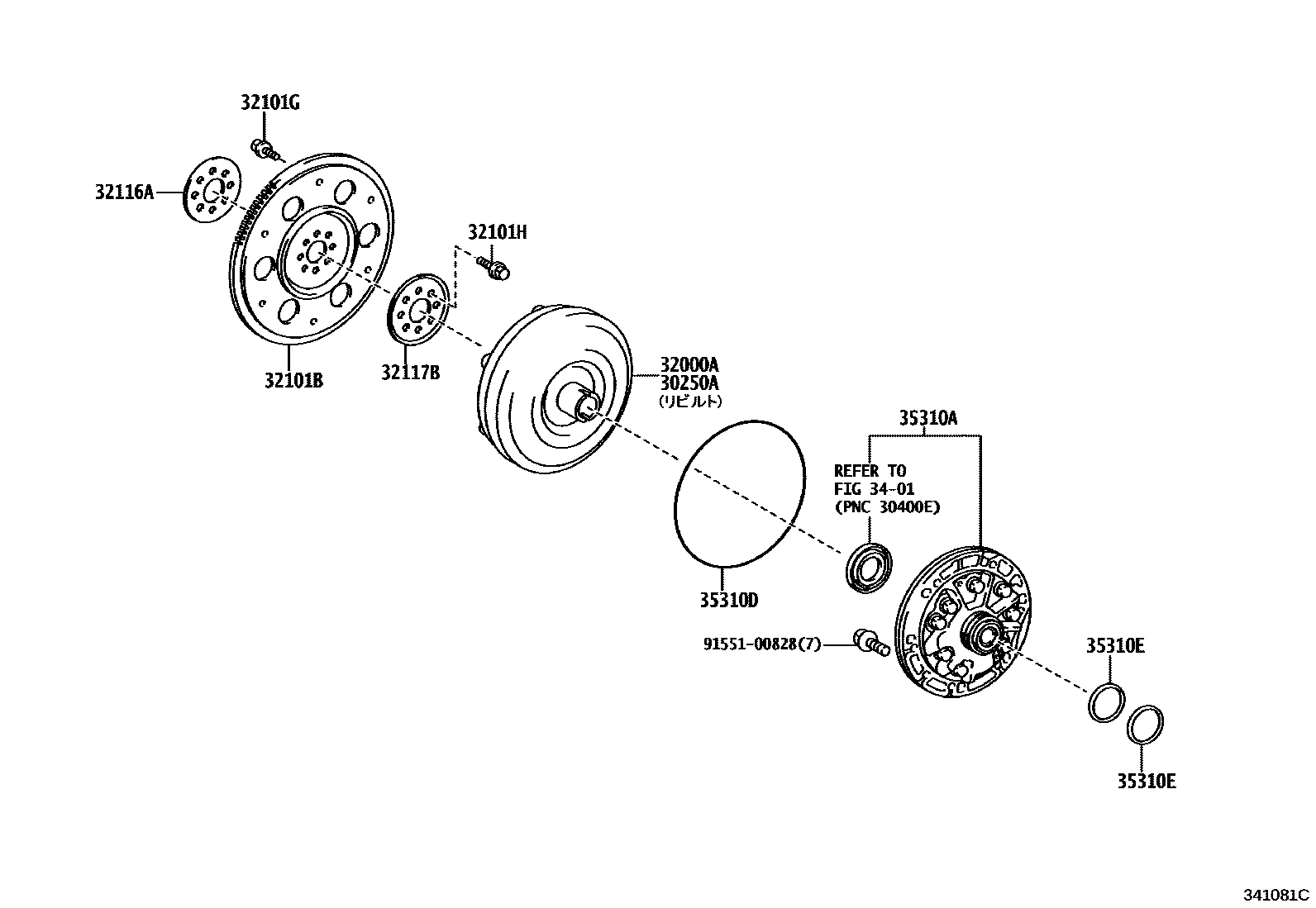

Toyota COROLLA 变矩器、前油泵(CVT) EPC diagram — 341081C
变矩器、前油泵(CVT) — 341081C (201908 – 999999)

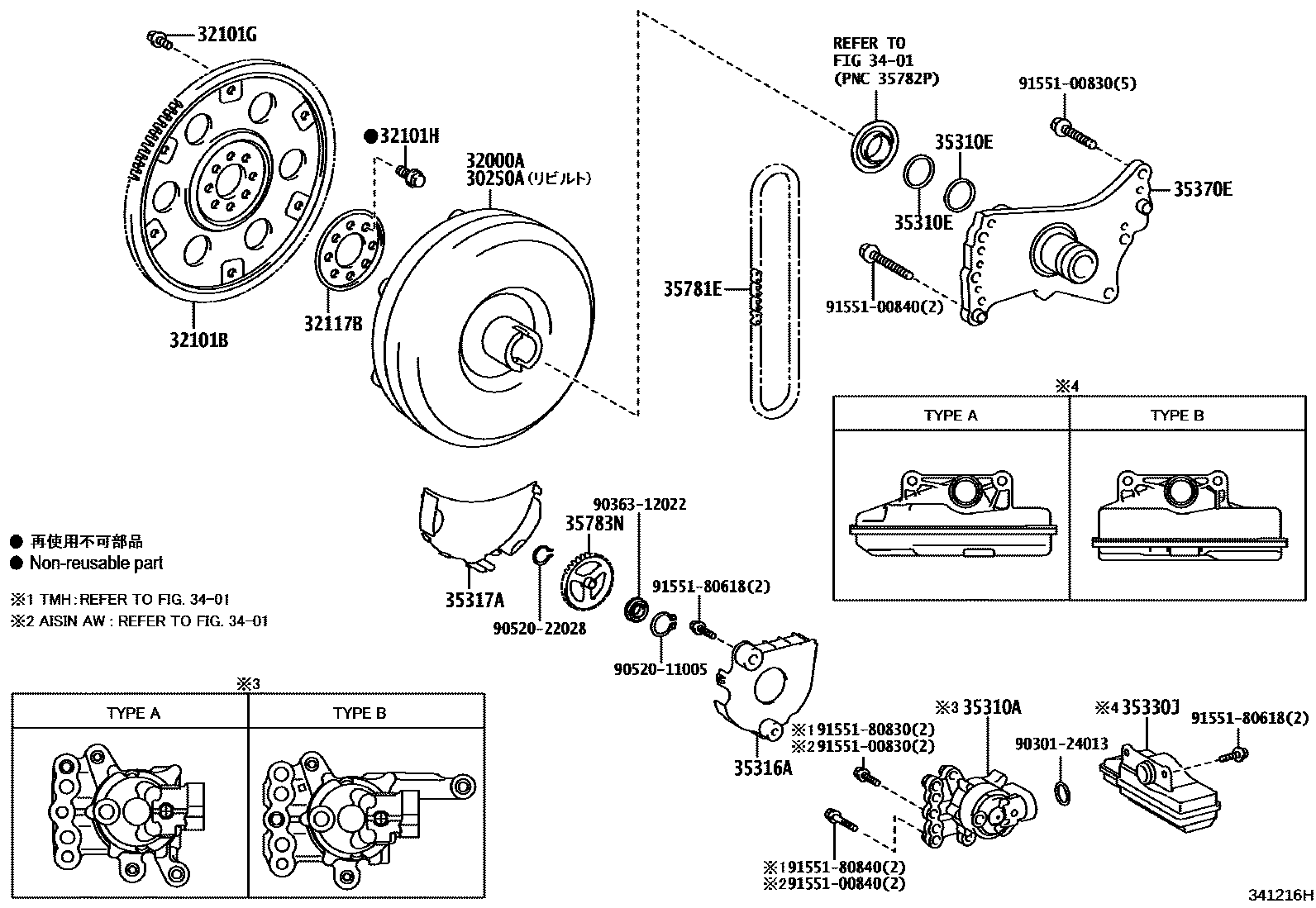

Toyota COROLLA 变矩器、前油泵(CVT) EPC diagram — 341216H
变矩器、前油泵(CVT) — 341216H (202006 – 999999)

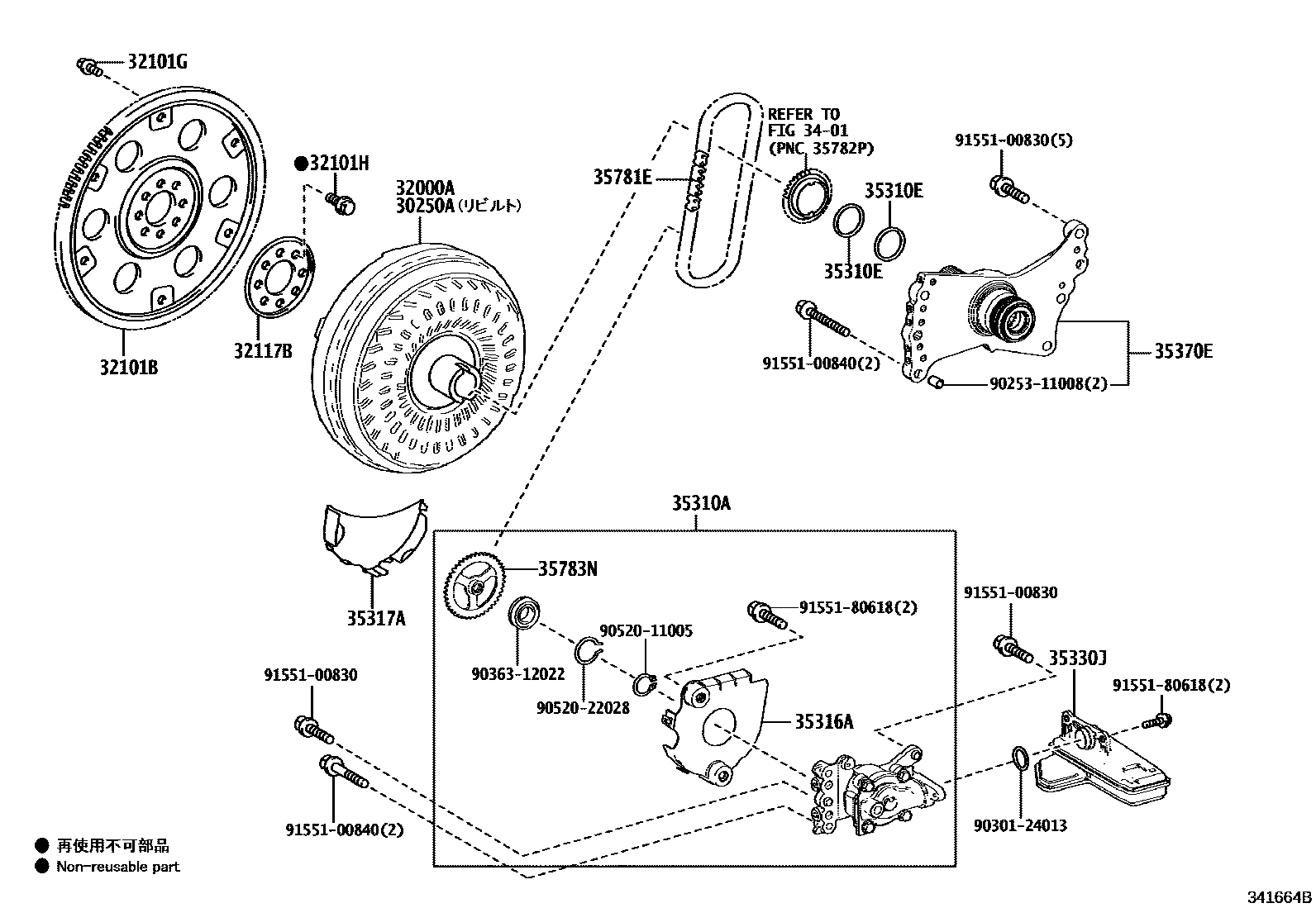

Toyota COROLLA 变矩器、前油泵(CVT) EPC diagram — 341664B
变矩器、前油泵(CVT) — 341664B (202210 – 999999)

PNC and OE references

PNCPart nameOE numbers
30250ARefurbished torque converter assembly30250-12460 · 30250-12490 · 30250-K0010
32000ATorque converter assembly32000-12460 · 32000-12490 · 32000-12520 · 32000-K0010
32101BTransmission plate and ring gear sub-assembly32101-12100 · 32101-12120 · 32101-52100
32101GBolts (for securing transmission plate and torque converter)90109-08113 · 90109-09001 · 90119-08498 · 90119-09025
32101HHexagonal bolts (used to fix the transmission plate)90105-10048 · 90105-12404
32116AFront transmission plate spacer32116-12030
32117BRear transmission plate spacer32117-12040 · 32117-33010
35310AFront oil pump assembly35300-12020 · 35310-12160 · 35310-12200 · 35310-28050
35310DO-ring (for front oil pump)90301-99202
35310ET-type oil seal (for front oil pump)35617-12060 · 35617-12070 · 35617-12080 · 35617-52060
35316AToyota part35316-12010 · 35316-12020
35317AToyota part35317-12010 · 35317-12020
35330JToyota part35330-12070 · 35330-12080 · 35330-12090 · 35330-28040
35370EToyota part35370-12120 · 35370-12130 · 35370-K0011
35781EToyota part35781-12010 · 35781-33010 · 35781-42010
35783NToyota part35783-12060
