Toyota COROLLA 废气再循环系统 — Figure 2501

Toyota COROLLA EPC diagram 2501, 废气再循环系统, with 3 images and 11 PNC and OE references.

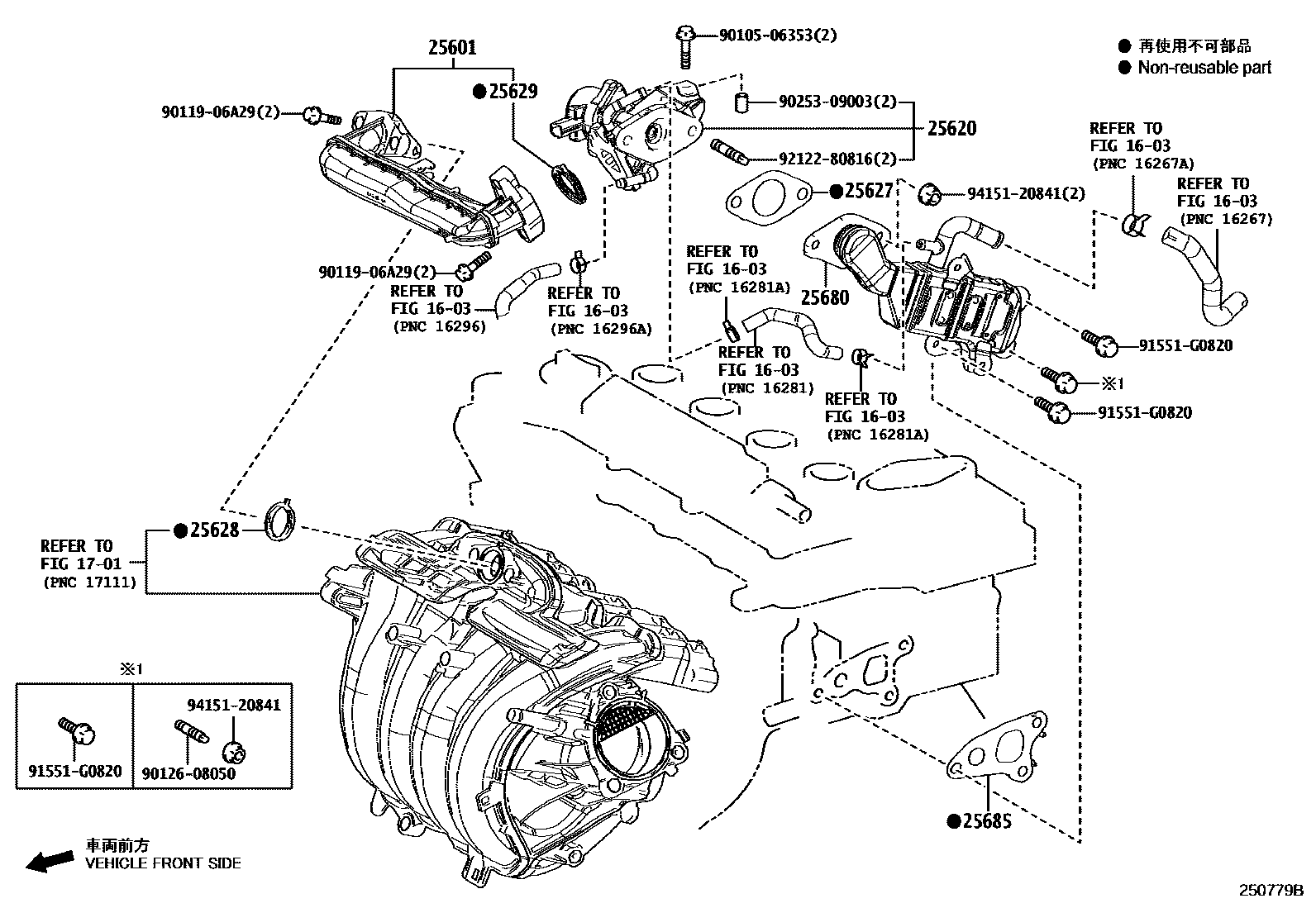

Toyota COROLLA 废气再循环系统 EPC diagram — 250779B
废气再循环系统 — 250779B (202006 – 999999)

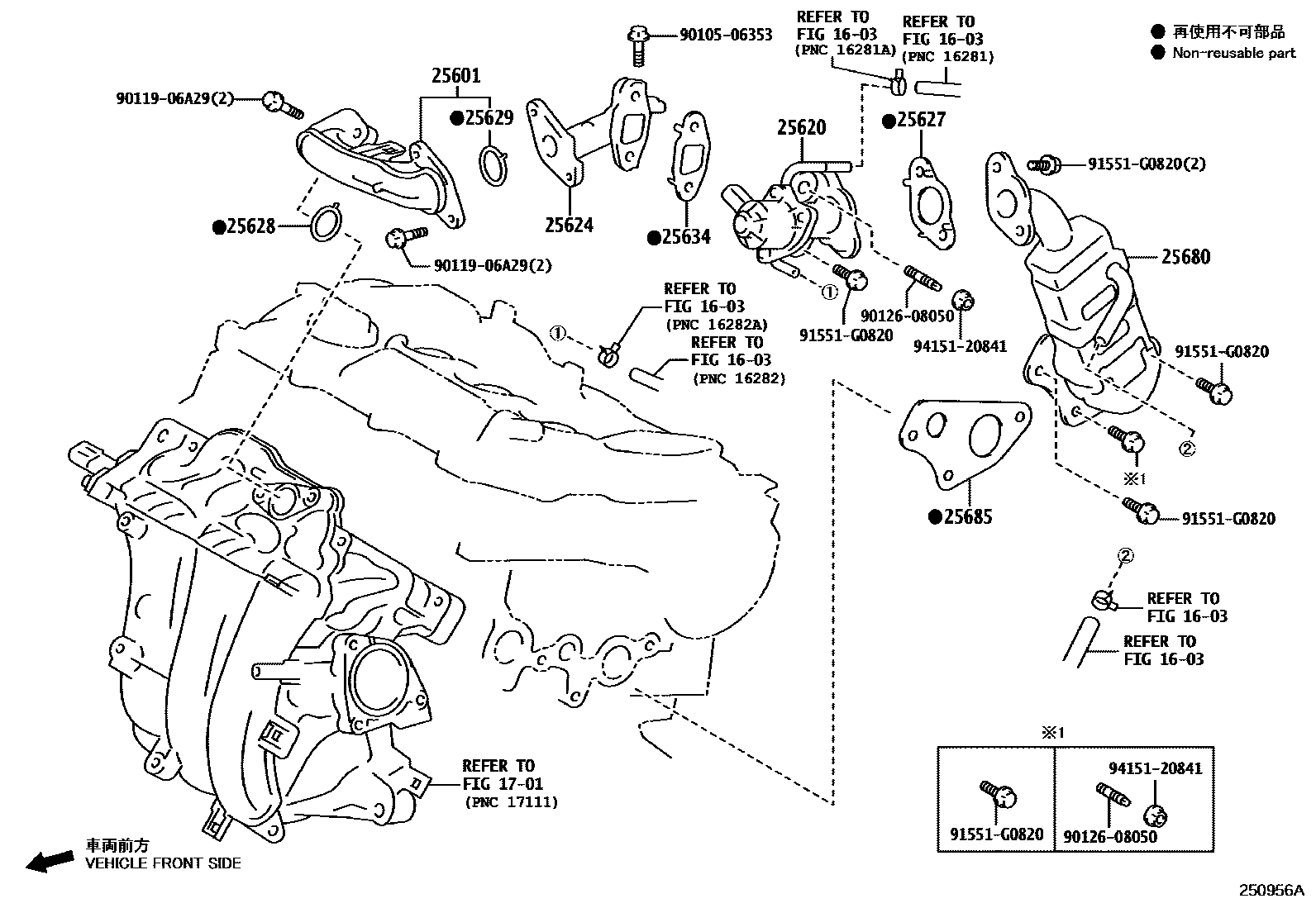

Toyota COROLLA 废气再循环系统 EPC diagram — 250956A
废气再循环系统 — 250956A (202210 – 999999)

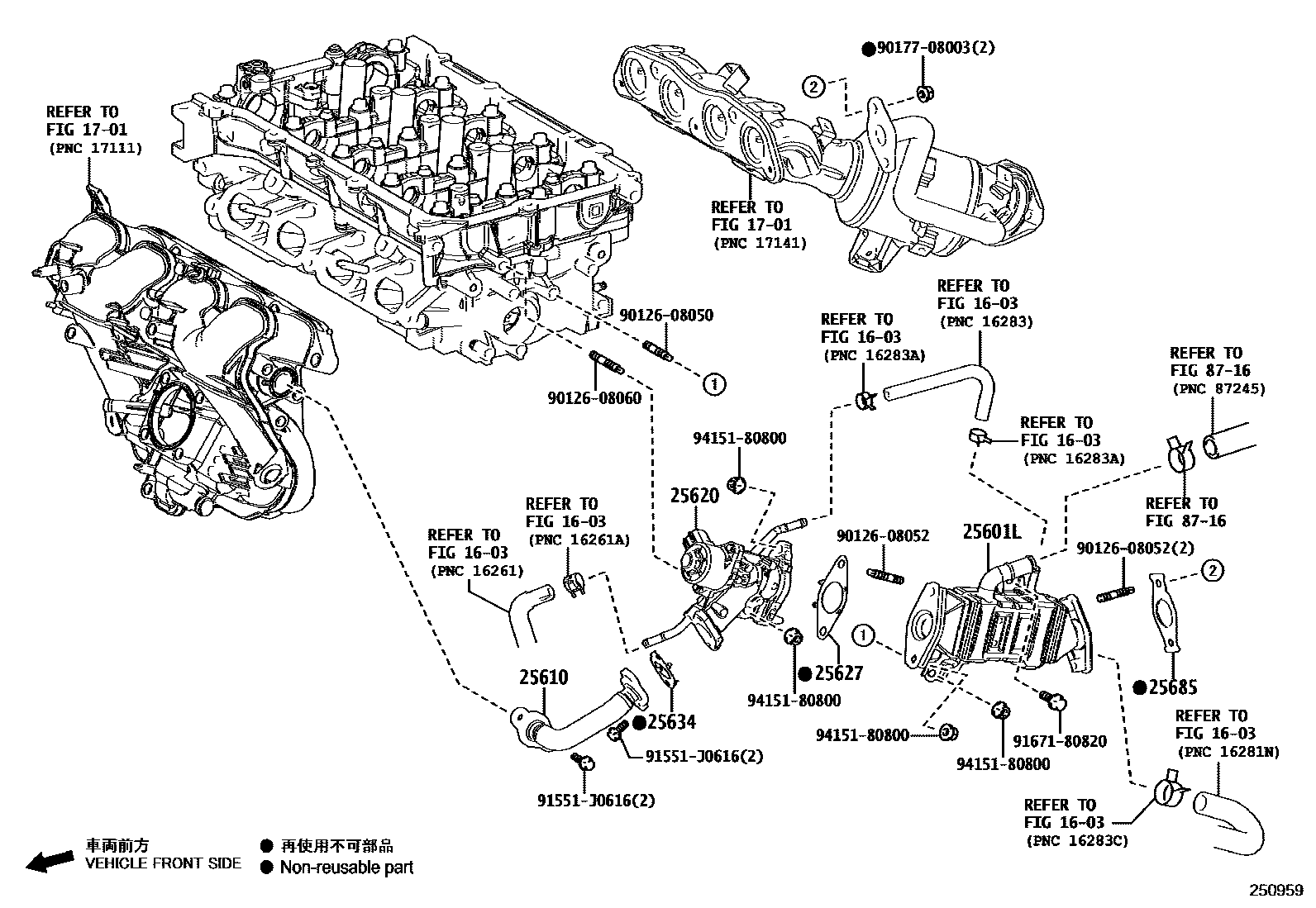

Toyota COROLLA 废气再循环系统 EPC diagram — 250959
废气再循环系统 — 250959 (201908 – 999999)

PNC and OE references

PNCPart nameOE numbers
25601No. 1 EGR pipe assembly25601-15050 · 25601-24030
25601LEGR pipe assembly with cooler25601-37020 · 25601-37050
25610EGR tube assembly25610-37020
25620EGR valve assembly25620-15350 · 25620-24050 · 25620-37140
25624EGR valve adapter25624-15010
25627EGR valve gasket25627-15010 · 25627-24010 · 25627-37020
25628EGR air intake gasket25628-25010 · 25628-F2040
25629EGR valve adapter gasket25628-25010 · 25628-F2040 · 25629-25010
25634EGR tube gasket25634-15010 · 25634-37020
25680EGR cooler assembly25680-15010 · 25680-24010
25685No. 1 EGR Cooler Gasket25685-15010 · 25685-25011 · 25685-37020
